系统与解决方案
普赛斯 · PRECISE
PSS DCA25021 采样示波器
25GBaud 光采样示波器 · 4 路光输入 · 电通道带宽 35GHz / 光通道带宽 30GHz · 750nm~1650nm · NRZ 快速测眼图 1 秒
产品简介
PSS DCA25021 是普赛斯的 25GBaud 光采样示波器，用于发射机性能指标测试，支持光、电接口输入，支持 NRZ 和 PAM4 信号测试，光通道带宽 30GHz 配备多种典型滤波器，电通道带宽高达 35GHz。
设备采用最佳垂直分辨率、高采样率 ADC 实现连续等效采样技术，结合自研算法完成眼图重构，系统噪声低至 3μW 以下，搭配经过校准的参考接收机（符合行业容限标准），满足业内精确测试数字波形的需求。
官方定位：面向 25G/100G 光模块与光器件的眼图参数测试，以 NRZ 全参数 1 秒完成与 SSPRQ 6 秒锁定的节拍，把产线眼图测试的效率与一致性同时拉起来。
核心参数
• 产品类型：25GBaud 光采样示波器（连续等效采样 + 眼图重构）
• 输入路数：4 路光信号输入（支持光、电接口输入）
• 带宽：光通道 30GHz / 电通道 35GHz
• 波长：750nm~1650nm（官方参数表：850nm~1650nm，标准波长 850/1310/1550nm）
• 灵敏度：−12dBm；监测平均功率测量范围 −17dBm~+3dBm

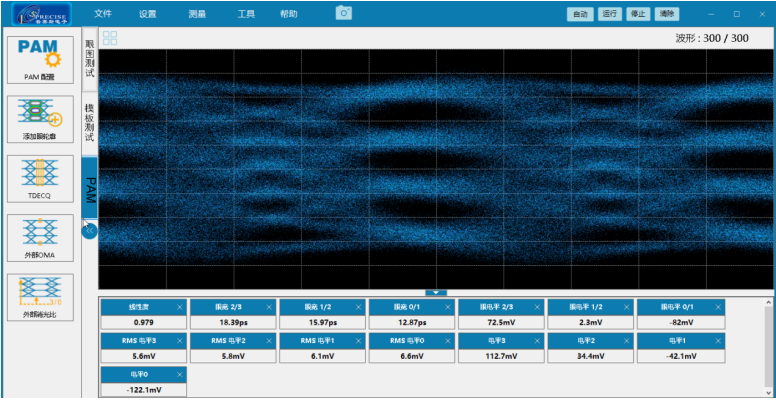

• 信号制式：NRZ 与 PAM4；NRZ 快速测试眼图全参数只需 1 秒，SSPRQ 码型锁定只需 6 秒
• 并行测试：同时支持 4 路 25.78Gbps NRZ、4 路 26.5625GBaud PAM4 光信号眼图测试
• 电通道：最大输入带宽 35GHz，最大输入范围 1Vpp，输入阻抗 50Ω，输入接口 2.92mm(Female)
• 触发与时基：时钟输入带宽 100MHz~24GHz，时基间隔精度<50fs<>
• 采样性能：采样点数 2048 点/Waveforms，累计波形范围 1~100000 Waveforms（更多可定制），刷新率 200Waveforms/S
• 通信与整机：USB、LAN、RS232；366×306×112mm / 30W
架构与特性
面向 25G 光模块的眼图参数测试

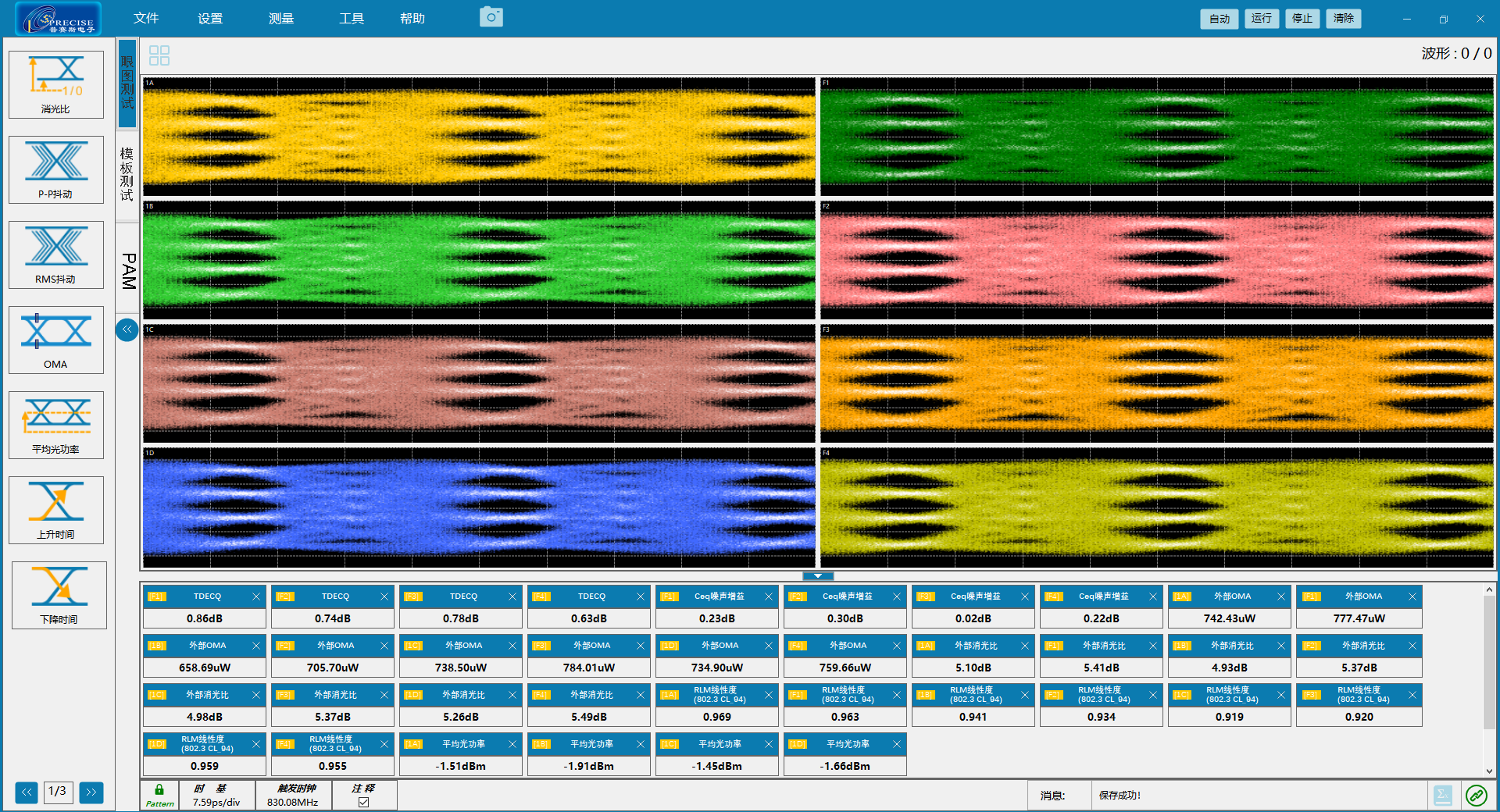

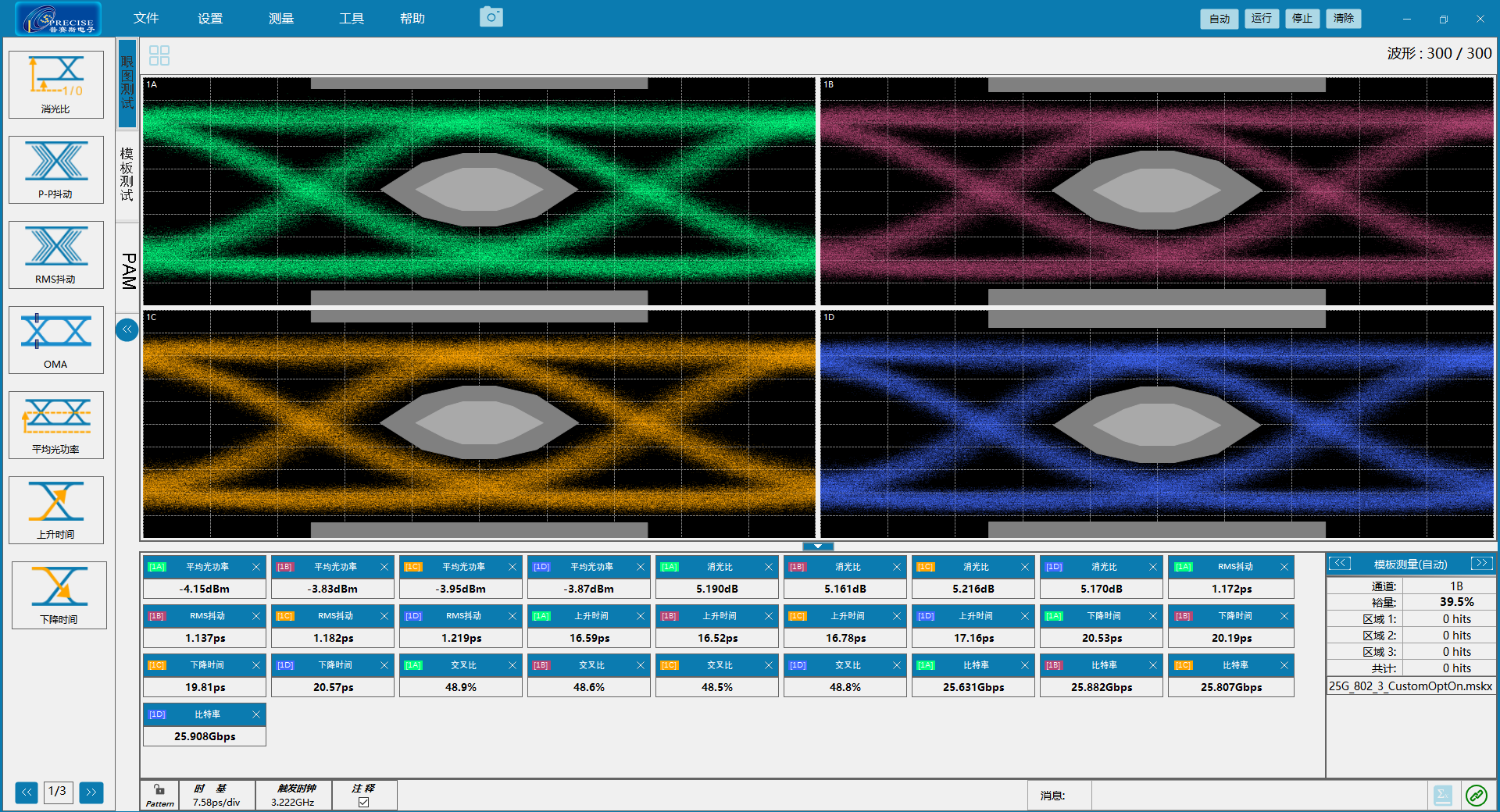

• 同时支持 4 路 25.78Gbps NRZ 与 4 路 26.5625GBaud PAM4 光信号眼图测试
• NRZ 快速测试眼图全参数只需 1 秒，SSPRQ 码型锁定只需 6 秒，适配产线节拍
• 光通道自带一致性指标：平均功率 ±0.1dB、消光比 ±0.1dB、模板裕量 ±2.5%
光/电通道双路输入
• 光通道带宽 30GHz，光纤接入 50/125μm FC/UPC；电通道最大输入带宽 35GHz、最大输入范围 1Vpp
• 光接收器支持单模和多模接口，光、电接口输入可覆盖光发射机性能与电信号质量两类测试
• 触发接口 2.92mm(Female)，时钟输入带宽 100MHz~24GHz，时基间隔精度<50fs<>
标准速率滤波器选件
• NRZ：1.229 / 1.244 / 1.25 / 2.5 / 10Gb/s，2.458 / 2.488 / 2.5Gb/s，3.072 / 3.125Gb/s，6.144 / 6.25Gb/s
• PAM4：26.5625 Gbaud、28.9 Gbaud
• 对应 25.78Gb/s（25/50/100Gb Ethernet）、26.56Gb/s（400Gb Ethernet）、27.95Gb/s（OTU4）、28.05Gb/s（32×Fiber Channel），更多速率可定制
系统集成与运行环境
• 通信接口 USB、LAN、RS232，支持温度监控
• 工作环境 0~55℃，储存 −30~70℃；输入电源 AC 100~220V，50Hz，最大功率 30W
• 累计波形范围 1~100000 Waveforms（更多可定制），刷新率 200Waveforms/S
型号与形态
• PSS DCA25021（本页）：25GBaud · 4 路光输入 · 光通道 30GHz / 电通道 35GHz · 750nm~1650nm
• 形态：台式/系统级机箱，366 × 306 × 112 mm，最大功率 30W
• 接口：光口 50/125μm FC/UPC；电口 2.92mm(Female)；触发 2.92mm(Female)；通信 USB/LAN/RS232
同系列另有 DCA100G（100GBaud）、DCA50021（50GBaud）、DCA10021（10GBaud）三档，可按波特率与光/电通道带宽需求选型（以官方实时报价为准）。
典型应用场景
• 光模块眼图参数测试：4 路并行完成 25.78Gbps NRZ 与 26.5625GBaud PAM4 眼图、消光比、模板裕量等参数测试
• 光发射机性能测试：光通道 30GHz 带宽配合标准速率滤波器，评估 25G/100G 光发射机的眼图与一致性
• 电信号质量测试：启用 35GHz 电通道对高速电信号做眼图、幅度与噪声评估
• 产线量产与抽检：NRZ 全参数 1 秒完成、SSPRQ 6 秒锁定、刷新率 200Waveforms/S，满足高节拍产线的统计需求
厂商联系方式
• 联系电话：027-8990 8766
• 售后电话：400 061 1601
• 地址：武汉市东湖新技术开发区光谷三路777号移动终端1号楼
• 官网：www.whprecise.com
以上信息来自普赛斯官方（武汉普赛斯电子股份有限公司），报价与技术支持请直接联系厂商。
资源下载
• 详细指标：光通道 / 电通道 / 触发 / 采样 / 整机参数已按官方参数表单独整理，详见 PSS DCA25021 详细指标页（本站 specs 页）
• 产品手册：以普赛斯官方发布的规格书为准，可通过上方联系方式索取
onetest仪器资源库 · 普赛斯 PSS DCA25021 采样示波器
普赛斯 · PRECISE
PSS DCA25021 采样示波器 · 详细指标
按官方参数表分组收录全部关键指标 · 25GBaud · 光通道 30GHz / 电通道 35GHz · 750nm~1650nm
产品简介
PSS DCA25021 采用连续等效采样与自研眼图重构算法，光通道带宽 30GHz、电通道最大输入带宽 35GHz，支持 4 路光输入与 NRZ/PAM4 信号测试，面向 25G/100G 光模块与光器件的眼图参数测试。
本页按官方参数表分组收录光通道、电通道、触发、整机四组指标。
本页按官方参数表分组收录 DCA25021 的全部关键指标；产品定位、特性与应用场景请见 PSS DCA25021 产品介绍页。
技术指标
光通道参数
• 光通道带宽：30GHz
• 波长范围：850nm~1650nm
• 灵敏度：−12dBm
• 最大输入：+5dBm
• 光纤接入：50/125μm FC/UPC
电通道参数
• 最大输入带宽：35GHz
• 最大输入范围：1Vpp
• 输入阻抗：50Ω
• 输入接口：2.92mm(Female)
触发参数
• 时钟输入带宽：100MHz~24GHz
• 时钟输入灵敏度：<50mv<>
• 触发最大输入信号：≤±2V
• 触发输入阻抗：50Ω
• 触发输入接口：2.92mm(Female)
• 时基间隔精度：<50fs<>
整机参数
• 通道数：光通道 ×4
• 刷新率：200Waveforms/S
• 温度监控：支持
• 通信接口：USB、LAN、RS232
• 工作环境：温度 0~55℃
• 储存条件：温度 −30~70℃
• 输入电源范围：AC 100~220V，50Hz
• 尺寸（L*W*H）：366×306×112mm
支持的测试速率（官方列表）
• NRZ：1.229 / 1.244 / 1.25 / 2.5 / 10Gb/s；2.458 / 2.488 / 2.5Gb/s；3.072 / 3.125Gb/s；6.144 / 6.25Gb/s
• PAM4：26.5625 Gbaud、28.9 Gbaud
• 对应标准：25.78Gb/s（25/50/100Gb Ethernet）、26.56Gb/s（400Gb Ethernet）、27.95Gb/s（OTU4）、28.05Gb/s（32×Fiber Channel）；更多速率滤波器可定制
注：以上指标为普赛斯官方产品页公布的参考值；未特别说明的一致性指指标波动范围，实际测试条件与出厂校准状态请以官方规格书为准。 说明：官方产品页正文另表述「电通道带宽高达 35GHz」，与参数表「最大输入带宽 35GHz」一致；产品概述段落中出现的 50GHz 系同系列表述，本页以该型号官方参数表为准。
