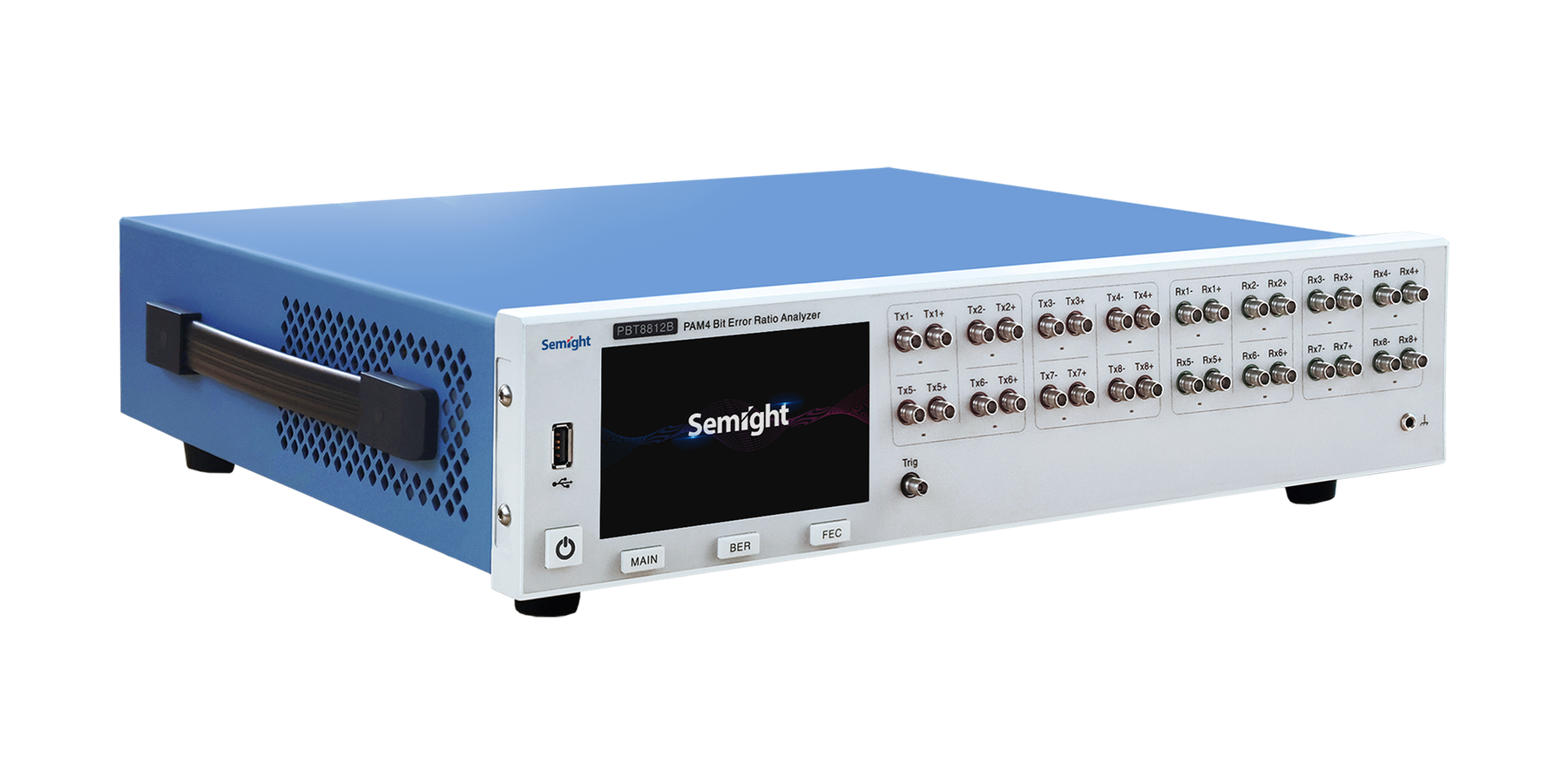

PBT8812B 误码分析仪（高速误码仪） PBT8812B属于高速误码仪类别。联讯仪器联讯仪器 PBT8812B 是应用于高速串行信号误码测试的高性能比特误码分析仪(BERT)，可用于物理层表征和一致性测试。凭借对四电平脉冲幅度调制(PAM4)和非归零(NRZ)信号的支持，以及高达 57.8Gbaud 的符号率，覆盖了 400/800GbE 和 CEI-112G 标准。
DCA6201 光电采样示波器（光电采样示波器） DCA6201属于光电采样示波器类别。DCA6201 专为大规模制造测试应用而设计，支持NRZ/PAM4信号测试，覆盖20 GBaud ~ 56 GBaud之间多种速率，可以同时支持最多4通道眼图测试。并且DCA6201还具备快速眼图调整测试模式，在此模式下，消光比及平均功率可保持1Hz的刷新速率，从而极大提高了测试效率，降低了测试成本。和传统的主机加模块化搭建的采样示波器不同，DCA6201是外形小巧，完全集成化的一体式设计方案。
DCA4201 光电采样示波器（光电采样示波器） DCA4201属于光电采样示波器类别。DCA4201 基于等时采样及重构眼图技术，从而实现更高精度且更优成本的高速光电数字信号的测量。通过不同的滤波器选件配置，可以同时支持 10G 及以下 5个速率光眼图测试。DCA4201的噪声可低至3μW，确保了其具有低噪声、高灵敏度。其经过校准的参考接收机（符合行业容差标准），能够支持极高的动态测量范围。DCA4201可对750 nm到1650 nm波长的多模和单模信号进行测试。
DCA1065 65GHz光电采样示波器 PAM4|联讯仪器 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
联讯仪器 Semight
光电采样示波器 DCA1065
DCA1065 助力1.6T光模块测试发展，支持单模（1250 - 1600nm波长）53/56 GBaud和106/112 GBaud PAM4 信号测试。
产品简介
DCA1065 助力1.6T光模块测试发展，支持单模（1250 - 1600nm波长）53/56 GBaud和106/112 GBaud PAM4 信号测试。系统响应可通过 SIRC（System Impulse Response Correction）矫正和调整，从而满足不同速率信号的测试。同时支持最高 64 Taps 的 TDECQ 前馈均衡器（Feed Forward Equalizer，FFE）进行码间串扰（Inter Symbol interference, ISI）消除。
核心参数
• 高效测量：最多支持4路 112 GBaud PAM4 信号眼图测试
• 功能丰富：满足 PAM4 眼图测试参数
• 自动测试：远程命令控制方式方便快捷
• 精准测试：高性能确保测试一致性
功能与优势
集成化多端口一体设计
• 外形小巧(半机架宽度)，极大节省空间。
• 通道数量可选：1/2/4个。
发射机色散眼图闭合四相测试
• TDECQ的测量基于眼图中的两个垂直直方图，理想情况下，两个窗口的位置以0.45 UI和0.55 UI为中心，同时保持直方图相距0.1 UI，每个直方图窗口的宽度为0.04 UI。每个直方图窗口都覆盖眼图的所有调制级别，通过调整直方图对的精确时间位置来测量以获得最小的TDECQ值。

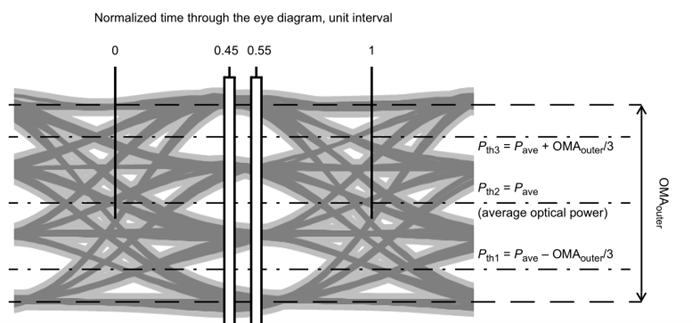

• 如图所示为TDECQ的测量窗口示意图
OMA外部光调制测试
• OMA（Outer Optical Modulation Amplitude）外部光调制幅度指的是在规定测试码型中，7个连“3” 和6个连“0”的中心两个UI上测量的电平值P3和P0的差值，即OMA=P3-P0。而消光比OER（Outer Extinction Ratio）也是基于这两个电平值计算得到的，OER=P3/P0。

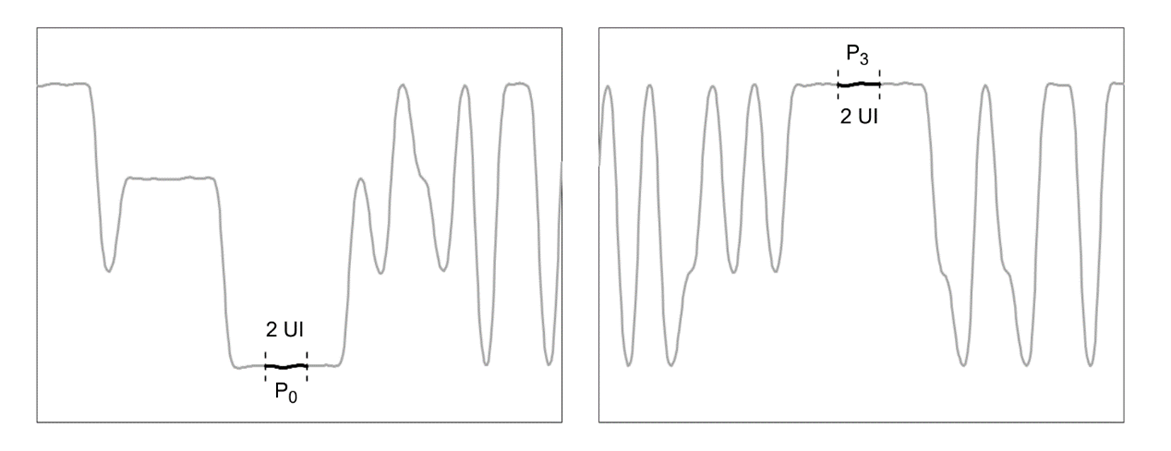

• 如图所示为Outer OMA/ER定义中功率水平P0和P3
实际测试 106.25 GBaud PAM4 信号

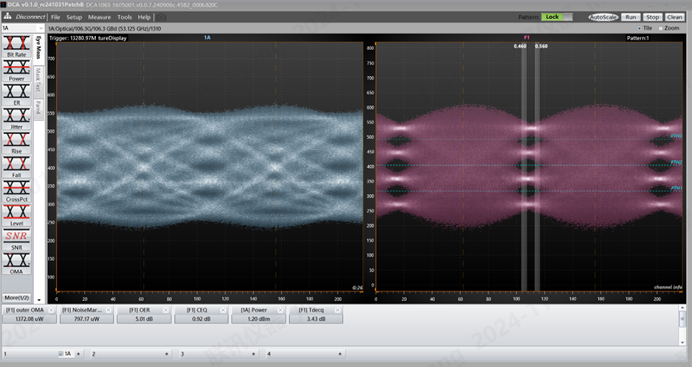

• 这是 DCA1065 进行 106.25 GBaud PAM4 信号的SSPRQ码型眼图截图
典型应用场景
面向光通信测试、光模块测试、眼图测试等应用场景。
• 光通信测试
• 光模块测试
• 眼图测试
资源下载
• DCA1065 详细指标见 DCA1065 详细指标页。
注：以上内容与指标取自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册。
联讯仪器 · onetest 仪器资源库
联讯仪器 Semight
光电采样示波器 DCA1065 详细指标
DCA1065 助力1.6T光模块测试发展，支持单模（1250 - 1600nm波长）53/56 GBaud和106/112 GBaud PAM4 信号测试。
产品简介
DCA1065 助力1.6T光模块测试发展，支持单模（1250 - 1600nm波长）53/56 GBaud和106/112 GBaud PAM4 信号测试。系统响应可通过 SIRC（System Impulse Response Correction）矫正和调整，从而满足不同速率信号的测试。同时支持最高 64 Taps 的 TDECQ 前馈均衡器（Feed Forward Equalizer，FFE）进行码间串扰（Inter Symbol interference, ISI）消除。
技术指标
该型号官网未附独立规格表，以下为官方产品页公布的参数与特性指标。
产品特点
• 高效测量：最多支持4路 112 GBaud PAM4 信号眼图测试
• 功能丰富：满足 PAM4 眼图测试参数，满足200 Gbps/ lane 信号测量
• 自动测试：远程命令控制方式方便快捷
• 精准测试：高性能确保测试一致性
功能与优势
• 集成化多端口一体设计：外形小巧(半机架宽度)，极大节省空间。
• 通道数量可选：1/2/4个。
• TDECQ的测量基于眼图中的两个垂直直方图，理想情况下，两个窗口的位置以0.45 UI和0.55 UI为中心，同时保持直方图相距0.1 UI，每个直方图窗口的宽度为0.04 UI。每个直方图窗口都覆盖眼图的所有调制级别，通过调整直方图对的精确时间位置来测量以获得最小的TDECQ值。
• 如图所示为TDECQ的测量窗口示意图
• OMA（Outer Optical Modulation Amplitude）外部光调制幅度指的是在规定测试码型中，7个连“3” 和6个连“0”的中心两个UI上测量的电平值P3和P0的差值，即OMA=P3-P0。而消光比OER（Outer Extinction Ratio）也是基于这两个电平值计算得到的，OER=P3/P0。
• 如图所示为Outer OMA/ER定义中功率水平P0和P3
• 实际测试 106.25 GBaud PAM4 信号：这是 DCA1065 进行 106.25 GBaud PAM4 信号的SSPRQ码型眼图截图
资源下载
• DCA1065 产品介绍见 DCA1065 产品介绍页。
说明
以上指标摘自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册；若与随机文件不一致，以随箱文件为准。
