PSS DCA50021 采样示波器
50GBaud 光采样示波器 · 4 路光输入 · 电通道带宽 50GHz / 光通道带宽 30GHz · 850nm~1650nm · NRZ 与 PAM4
产品简介
PSS DCA50021 是普赛斯的 50GBaud 光采样示波器，用于发射机性能指标测试，支持单路或 4 路光输入，支持 NRZ 和 PAM4 信号测试，光通道带宽 30GHz 配备多种典型滤波器，电通道带宽高达 50GHz。
设备采用最佳垂直分辨率、高采样率 ADC 实现连续等效采样技术，结合自研算法完成眼图重构，系统噪声低至 3μW 以下，搭配经过校准的参考接收机（符合行业容限标准），满足业内精确测试数字波形的需求。
官方定位：以 50GHz 电通道带宽 + 4 路并行光输入覆盖 25.78Gbps NRZ 到 53.125GBaud PAM4 的多制式眼图测试，面向 100G/400G 光模块的研发验证与量产测试。
核心参数
• 产品类型：50GBaud 光采样示波器（连续等效采样 + 眼图重构）
• 光输入路数：4 路光信号输入（支持单路或 4 路）
• 带宽：光通道 30GHz / 电通道 50GHz
• 波长：850nm~1650nm，标准波长 850/1310/1550nm
• 灵敏度：−12dBm；监测平均功率测量范围 −17dBm~+3dBm
• 信号制式：NRZ 与 PAM4；SSPRQ 码型锁定只需 6 秒

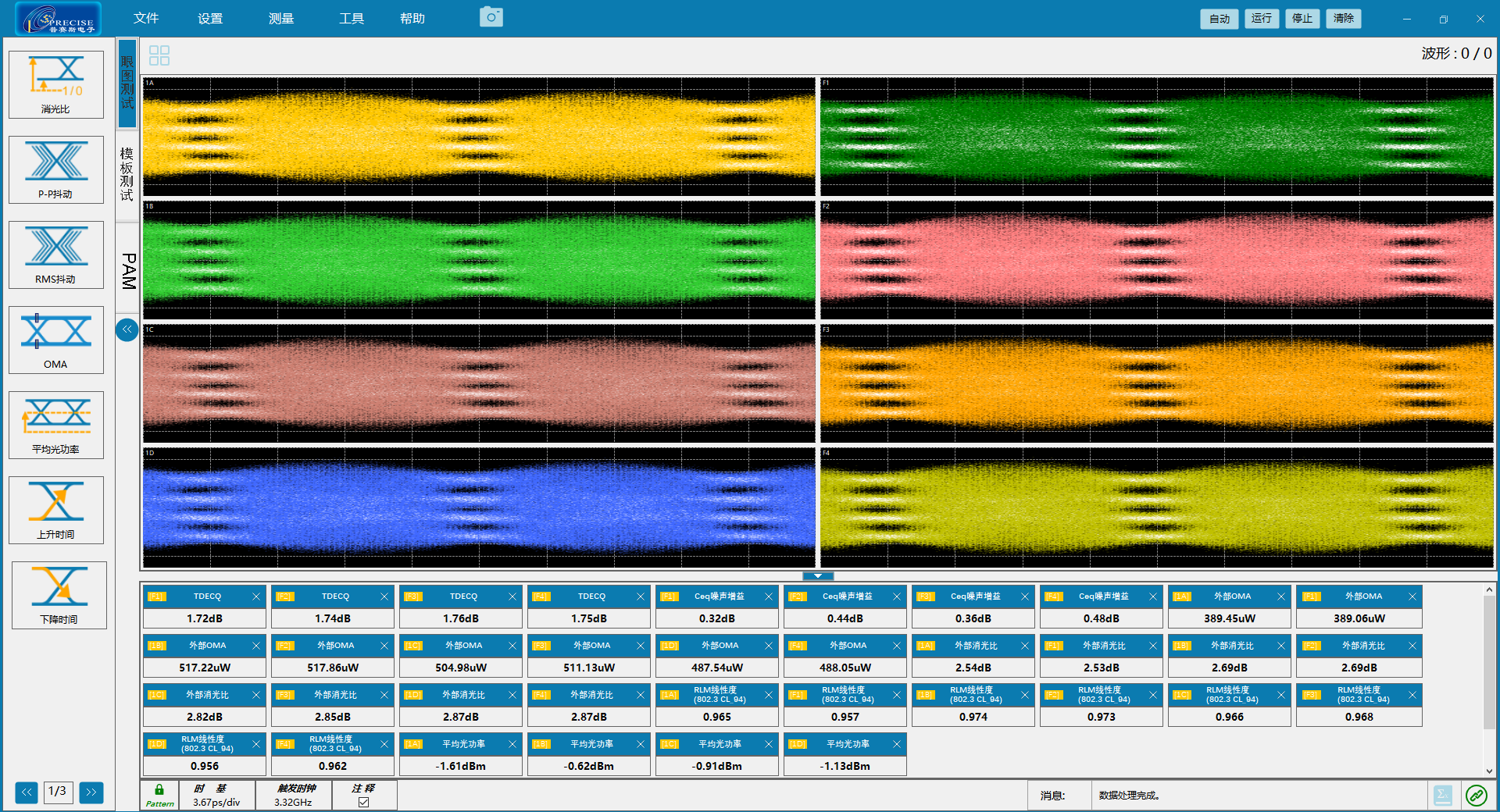

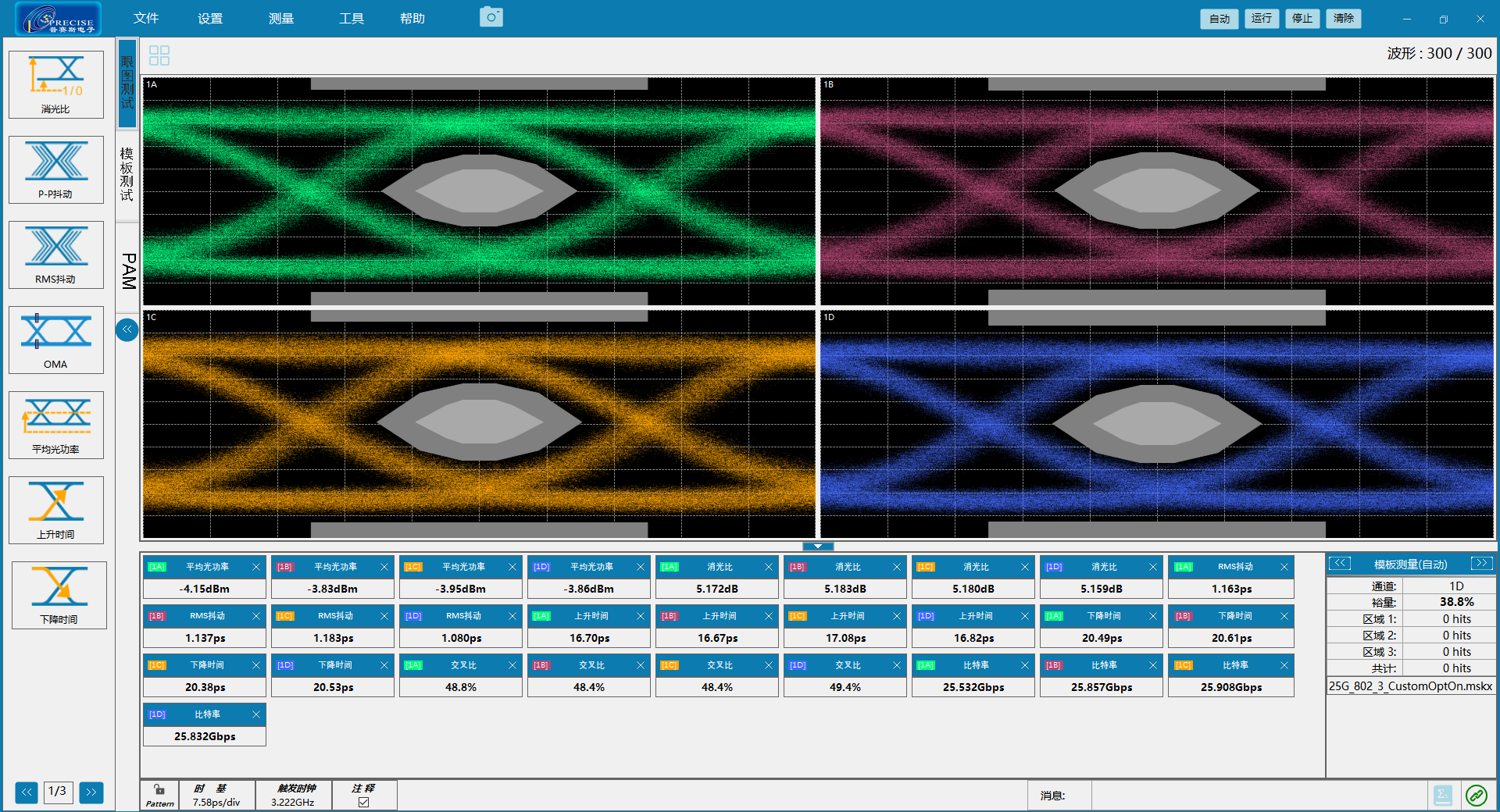

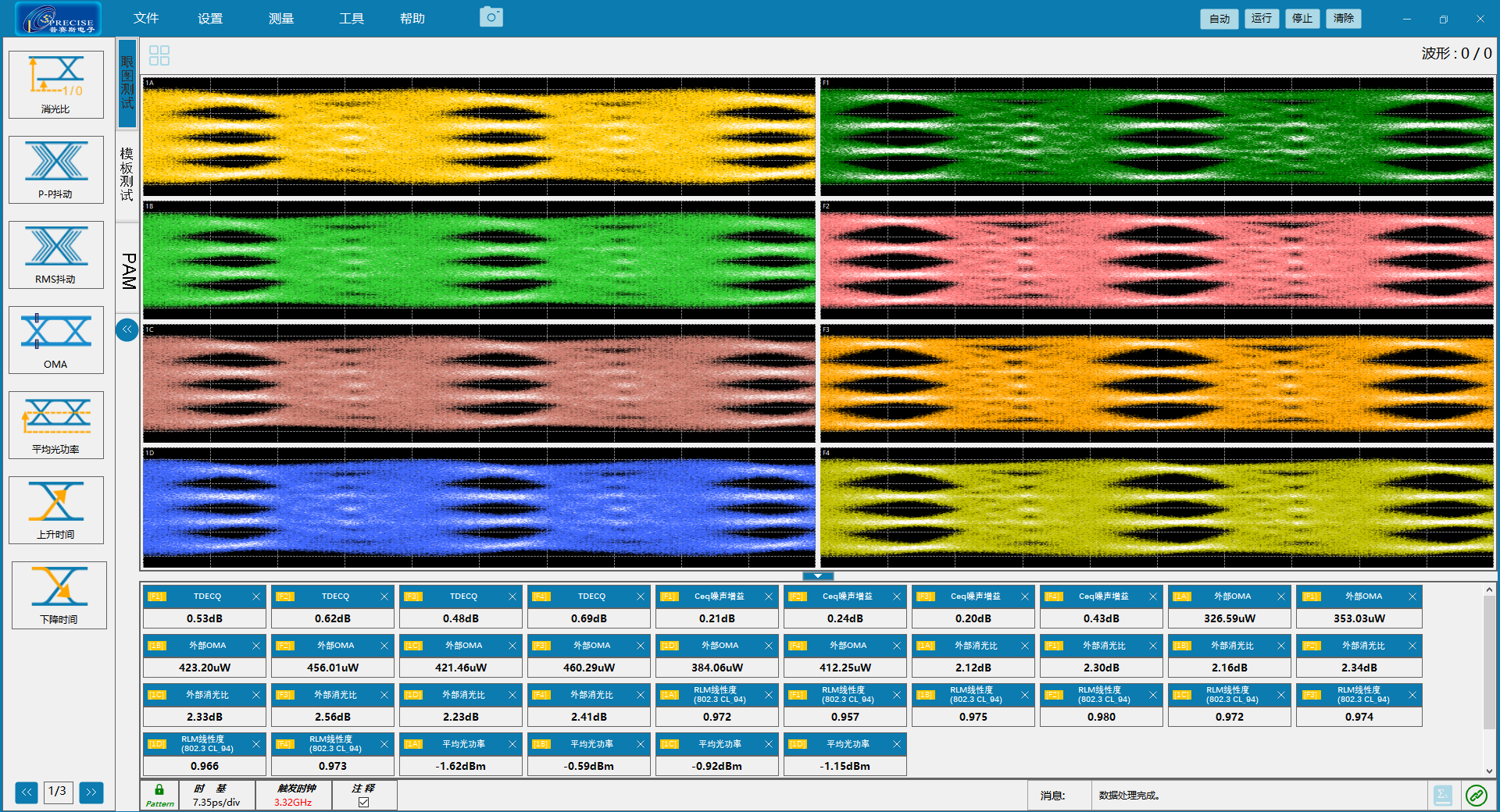

• 并行测试：同时支持 4 路 25.78Gbps NRZ、4 路 26.5625GBaud PAM4、4 路 53.125GBaud PAM4 光信号眼图测试
• 电通道：最大输入带宽 50GHz，最大输入范围 1Vpp，输入阻抗 50Ω，回损 <−18db，3.5mm>
• 触发与时基：时钟输入带宽 100MHz~24GHz，时基间隔精度<50fs<>
• 采样性能：采样点数 2048 点/Waveforms，累计波形范围无限制，刷新率 200Waveforms/S
• 通信与整机：USB&LAN、远程控制 API & DLL；366×306×112mm / 30W
架构与特性
50GHz 电通道 + 30GHz 光通道
• 电通道最大输入带宽 50GHz、最大输入范围 1Vpp、回损 <−18db，输入接口 3.5mm="">
• 光通道带宽 30GHz，波长覆盖 850nm~1650nm，标准波长 850/1310/1550nm，光纤接入 62.5/125μm FC/UPC
• 光接收器支持单模和多模接口，光通道自带一致性指标：平均功率 ±0.1dB、消光比 ±0.1dB、模板裕量 ±2.5%
多制式并行眼图测试
• 同时支持 4 路 25.78Gbps NRZ、4 路 26.5625GBaud PAM4、4 路 53.125GBaud PAM4 光信号眼图测试
• 滤波器涵盖 25.78Gb/s（25/50/100Gb Ethernet）、26.56Gb/s（400Gb Ethernet）、27.95Gb/s（OTU4）、28.05Gb/s（32×Fiber Channel）、26.5625/28.9 Gbaud PAM4、53.125 Gbaud NRZ/PAM4，以及 50G PON 速率
• 更多速率滤波器可定制，方便适配不同标准与私有协议
低噪声与快速节拍
• 系统噪声低至 3μW 以下，灵敏度 −12dBm，弱光信号下保持良好信噪比
• SSPRQ 码型锁定只需 6 秒；采样点数 2048 点/Waveforms、刷新率 200Waveforms/S
• 时基间隔精度 <50fs<>，多通道并行时保持时间轴一致
系统集成
• 通信接口 USB&LAN，提供远程控制 API & DLL，便于并入现有自动化测试流程
• 支持温度监控；工作环境 0~60℃，储存 −35~80℃
• 整机 366×306×112mm、最大功率 30W、预热 10 分钟
型号与形态
• PSS DCA50021（本页）：50GBaud · 4 路光输入 · 光通道 30GHz / 电通道 50GHz · 850nm~1650nm
• 形态：台式/系统级机箱，366 × 306 × 112 mm，最大功率 30W，预热时间 10 分钟
• 接口：光口 62.5/125μm FC/UPC；电口 3.5mm/2.92mm(Female)；触发 3.5mm/2.92mm(Female)；通信 USB&LAN
同系列另有 DCA100G（100GBaud）、DCA25021（25GBaud）、DCA10021（10GBaud）三档，可按波特率与光/电通道带宽需求选型（以官方实时报价为准）。
典型应用场景
• 100G/400G 光模块发射机测试：4 路并行完成 25.78Gbps NRZ 与 53.125GBaud PAM4 眼图、消光比与模板裕量测试
• 光模块产线量产测试：SSPRQ 码型 6 秒锁定配合 200Waveforms/S 刷新率，兼顾节拍与统计置信度
• 电信号质量测试：启用 50GHz 电通道评估高速电信号的幅度、噪声与眼图指标
• 50G PON 等接入网器件测试：内置 12.4416G / 24.8832G / 49.7664G NRZ（50G PON）滤波器，直接对应接入网标准速率
厂商联系方式
• 联系电话：027-8990 8766
• 售后电话：400 061 1601
• 地址：武汉市东湖新技术开发区光谷三路777号移动终端1号楼
• 官网：www.whprecise.com
以上信息来自普赛斯官方（武汉普赛斯电子股份有限公司），报价与技术支持请直接联系厂商。
资源下载
• 详细指标：光通道 / 电通道 / 触发 / 采样 / 整机参数已按官方参数表单独整理，详见 PSS DCA50021 详细指标页（本站 specs 页）
• 产品手册：以普赛斯官方发布的规格书为准，可通过上方联系方式索取
onetest仪器资源库 · 普赛斯 PSS DCA50021 采样示波器
普赛斯 · PRECISE
PSS DCA50021 采样示波器 · 详细指标
按官方参数表分组收录全部关键指标 · 50GBaud · 光通道 30GHz / 电通道 50GHz · 850nm~1650nm
产品简介
PSS DCA50021 采用连续等效采样与自研眼图重构算法，光通道带宽 30GHz、电通道最大输入带宽 50GHz，支持 4 路光输入与 NRZ/PAM4 信号测试，面向 100G/400G 光模块与光器件的发射机性能验证。
本页按官方参数表分组收录光通道、电通道、触发、采样与整机五组指标。
本页按官方参数表分组收录 DCA50021 的全部关键指标；产品定位、特性与应用场景请见 PSS DCA50021 产品介绍页。
技术指标
光通道参数
• 光通道带宽：30GHz
• 波长范围：850nm~1650nm
• 标准波长：850/1310/1550nm
• 灵敏度：−12dBm
• 平均功率（一致性）：±0.1dB
• 消光比（一致性）：±0.1dB
• 模板裕量（一致性）：±2.5%
• 最大输入（不破坏峰值功率）：+5dBm
• 最大输入（线性测试范围）：0dBm
• 监测平均功率测量范围：−17dBm~+3dBm
• 输入回波损耗：30dB
• 光纤接入：62.5/125μm FC/UPC
电通道参数
• 最大输入带宽：50GHz
• 最大输入范围：1Vpp
• RMS 噪声：<1mv<>
• 灵敏度：<50mv<>
• 输入阻抗：50Ω
• 回损：<−18db<>
• 输入接口：3.5mm/2.92mm(Female)
触发参数
• 时钟输入带宽：100MHz~24GHz
• 时钟输入灵敏度：<50mv<>
• 触发最大输入信号：≤±2V
• 触发输入阻抗：50Ω
• 触发输入接口：3.5mm/2.92mm(Female)
• 时基间隔精度：<50fs<>
采样参数
• 采样点数：2048 点/Waveforms
• 累计波形范围：无限制
• 刷新率：200Waveforms/S
整机参数
• 通道数：光通道 ×4
• 滤波器：25.78Gb/s（25/50/100Gb Ethernet）/ 26.56Gb/s（400Gb Ethernet）/ 27.95Gb/s（OTU4）/ 28.05Gb/s（32×Fiber Channel）/ 26.5625 Gbaud PAM4 / 28.9 Gbaud PAM4 / 53.125 Gbaud NRZ / 53.125 Gbaud PAM4 / 12.4416G NRZ（50G PON）/ 24.8832G NRZ（50G PON）/ 49.7664G NRZ（50G PON）/ 其他速率滤波器可定制
• 温度监控：支持
• 通信接口：USB&LAN
• 远程控制：API & DLL
• 工作环境：温度 0~60℃；湿度 20~70% 无冷凝
• 储存条件：温度 −35~80℃；湿度 10~70% 无冷凝
• 海拔：高度 0~3000 米
• 输入电源范围：AC 100~220V，50Hz
• 最大功率：30W
• 预热时间：10 分钟
• 尺寸（L*W*H）：366×306×112mm
注：以上指标为普赛斯官方产品页公布的参考值；未特别说明的一致性指指标波动范围，实际测试条件与出厂校准状态请以官方规格书为准。
