思仪 · Ceyear
4382系列数字荧光示波器
型号指标 · 示波器示波器 · 数字表 · 记录仪 · 总线分析仪选件 · 显示 · 接口 · 结构
产品简介
4382系列手持式数字荧光示波器具有8个产品型号，带宽200MHz、350MHz、500MHz、1GHz，最高采样率5GSa/s，最大存储深度60kpts/CH，最快波形捕获率10万个波形/秒，独创的Any Acquire Phosphor技术，为您提供全新的示波器使用体验。
4382系列数字荧光示波器集示波器、数字表、记录仪、总线分析仪四种仪器于一体，具有波形自动设置和即触即测、无源探头自动识别、参数测量与分析、光标测量、数学运算和FFT分析、视窗扩展、串行总线触发与分析、模板和功率测量、波形记录与回放等功能，支持以太网程控，方便您集成开发使用。4382系列数字荧光示波器分为四通道型4382B/C/D/E和两通道型4382BA/CA/DA/EA。示波器、数字表和记录仪功能为标配，总线分析仪为选配。
核心参数
• 产品型号：四通道型、两通道型
• 型号指标：4382B ～ 4382EA
• 输入通道数：4 ～ 2
• 模拟带宽（ -3dB ）：200MHz ～ 1GHz
• 上升时间：<1.75ns ～ <450ps
• 带宽限制：全带宽、 20MHz
• 输入阻抗：1MΩ 档位： 1MΩ±1% || 16pF ± 3pF
• 输入耦合：DC 、 AC
型号一览
• 本系列共 2 个型号：四通道型、两通道型
主要指标
各项指标的取值按型号顺序排列：四通道型 / 四通道型 / 四通道型 / 四通道型 / 两通道型 / 两通道型 / 两通道型 / 两通道型 / 两通道型
型号指标
• 型号指标：4382B / 4382C / 4382D / 4382E / 4382BA / 4382CA / 4382DA / 4382EA
示波器示波器
• 输入通道数：4 / 2
• 模拟带宽（ -3dB ）：200MHz / 350MHz / 500MHz / 1GHz
• 上升时间：<1.75ns / <1ns / <700ps / <450ps
• 带宽限制：全带宽、 20MHz
• 输入阻抗：1MΩ 档位： 1MΩ±1% || 16pF ± 3pF
• 输入阻抗：50Ω 档位： 50Ω ± 1%
• 输入耦合：DC 、 AC
• 垂直灵敏度范围：1MΩ 档位： 2mV/div~10V/div
• 垂直灵敏度范围：50Ω 档位： 2mV/div~1V/div
• 垂直增益精度：±2% （注： > 5mV/div ）
• 最大输入电压：1MΩ 档位： 300Vrms
• 最大输入电压：50Ω 档位： 5Vrms
数字表
• 输入通道数：4 个，复用示波器的 BNC 输入 / 1 个 4mm 香蕉头输入
• 读数测量：最多同时 4 个 / 最多同时 3 个（包括 2 个复用示波器的 BNC 输入）
• 信号输入带宽（ -3dB ）：DC~5kHz
• 分辨率计数：10000 / 60000
• 输入阻抗：1MΩ±1% / ----
• 高级测量功能：自动量程、手动量程、相对测量
• 直流电压量程：1V 、 10V 、 100V / 600mV 、 6V 、 60V 、 600V 、 1000V
• 直流电压精度：± （ 1% 读数 +1% 满量程） / ± （ 0.5% 读数 +0.5% 满量程）
• 交流电压量程 （注： 10Hz ～ 1kHz ）：1V 、 10V 、 100V / 6V 、 60V 、 600V 、 1000V
• 交流电压精度 （注： 10Hz ～ 1kHz ）：± （ 3% 读数 +2% 满量程） / ± （ 2.5%+1.5% 满量程）
• 直流电流量程：通过使用电流探头选件 / 60uA 、 600uA 、 6mA 、 60mA 、 600mA
• 直流电流精度：---- / 60uA~60mA ： ± （ 0.5% 读数 +0.5% 满量程）
资源下载
• 官方产品页：中电科思仪官网 · 4382系列数字荧光示波器
• 4382系列数字荧光示波器用户手册（用户手册）
• 4382系列数字荧光示波器选购指南（选购指南）
• 4382系列数字荧光示波器厚样（厚样）
• 4382系列数字荧光示波器编程手册（编程手册）
• 详细指标请见 4382系列数字荧光示波器 详细指标页
思仪 Ceyear · onetest 仪器资源库
思仪 · Ceyear
4382系列数字荧光示波器 · 详细指标
型号指标 · 示波器示波器 · 数字表 · 记录仪 · 总线分析仪选件 · 显示 · 接口 · 结构
产品简介
4382系列手持式数字荧光示波器具有8个产品型号，带宽200MHz、350MHz、500MHz、1GHz，最高采样率5GSa/s，最大存储深度60kpts/CH，最快波形捕获率10万个波形/秒，独创的Any Acquire Phosphor技术，为您提供全新的示波器使用体验。
4382系列数字荧光示波器集示波器、数字表、记录仪、总线分析仪四种仪器于一体，具有波形自动设置和即触即测、无源探头自动识别、参数测量与分析、光标测量、数学运算和FFT分析、视窗扩展、串行总线触发与分析、模板和功率测量、波形记录与回放等功能，支持以太网程控，方便您集成开发使用。4382系列数字荧光示波器分为四通道型4382B/C/D/E和两通道型4382BA/CA/DA/EA。示波器、数字表和记录仪功能为标配，总线分析仪为选配。
数据来源：中电科思仪官方资料 —— 4382系列数字荧光示波器用户手册（用户手册，2025-05-29）；4382系列数字荧光示波器选购指南（选购指南，2021-08-29）；4382系列数字荧光示波器厚样（厚样，2022-04-13）。
技术指标
下表各项指标的取值按型号顺序排列：四通道型 / 四通道型 / 四通道型 / 四通道型 / 两通道型 / 两通道型 / 两通道型 / 两通道型 / 两通道型
型号指标
• 型号指标：4382B / 4382C / 4382D / 4382E / 4382BA / 4382CA / 4382DA / 4382EA
示波器示波器
• 输入通道数：4 / 2
• 模拟带宽（ -3dB ）：200MHz / 350MHz / 500MHz / 1GHz
• 上升时间：<1.75ns / <1ns / <700ps / <450ps
• 带宽限制：全带宽、 20MHz
• 输入阻抗：1MΩ 档位： 1MΩ±1% || 16pF ± 3pF
• 输入阻抗：50Ω 档位： 50Ω ± 1%
• 输入耦合：DC 、 AC
• 垂直灵敏度范围：1MΩ 档位： 2mV/div~10V/div
• 垂直灵敏度范围：50Ω 档位： 2mV/div~1V/div
• 垂直增益精度：±2% （注： > 5mV/div ）
• 最大输入电压：1MΩ 档位： 300Vrms
• 最大输入电压：50Ω 档位： 5Vrms
• 垂直分辨率：8bit
• 最高采样率：5GSa/s （单）、 2.5GSa/s （双）、 1.25GSa/s （三、四） / 5GSa/s （单）、 2.5GSa/s （双）
• 最大存储深度：60kpts/CH
• 通道间隔离度：≥ 40dB
• 50Ω 档位：±4V
• 1MΩ 档位：2mV/div ～ 200mV/div ： ±4V
• 1MΩ 档位：500mV/div ～ 5V/div ： ±40V
• 1MΩ 档位：10V/div ： ±300V
• 采集模式：正常：采集取样的值
• 采集模式：峰值：取样毛刺最小 800ps
• 采集模式：平均：平均包含 2~1024 个波形
• 采集模式：滚动：在屏幕上从右向左滚动波形，时基 100ms/div~4s/div
• 时基范围：1ns/div~4s/div
• 时基精度：±25ppm
• 时基延时范围：触发前 1 屏，触发后最大 100 屏
• 最快波形捕获率：10 万个波形 / 秒
• 触发源：CH1 、 CH2 、 CH3 、 CH4 / CH1 、 CH2
• 触发模式：自动、正常、单次
• 触发电平范围：±4 格
• 触发灵敏度：最高 0.1 格，用户可调节

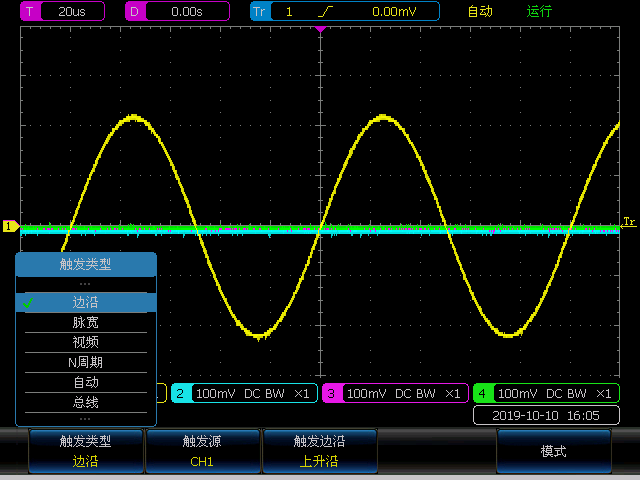

• 触发类型：边沿： 在任何通道的上升沿、下降沿或交替触发
• 触发类型：脉宽：在 > 、 < 、 = 或 ≠ 特定时间周期的正脉宽或负脉宽上触发，脉宽范围： 6.4ns~12.8s ，分辨率 3.2ns 或 0.01 格
• 触发类型：视频： NTSC 、 PAL 、 SECAM ，包括场 1 、场 2 、行选择
• 触发类型：N 周期：在第 N 个周期时触发（ N=2~99 ）
• 参数自动测量：20 种，其中任何时间可在屏幕上最多显示 8 个。测量包括： 频率、周期、幅度、峰峰值、最大值、最小值、高电平、低电平、正占空比、负占空比、上升时间、下降时间、过冲、预冲、正脉宽、负脉宽、有效值、平均值、延迟、相位
• 光标类型：单垂直、双垂直、双水平、交叉
• 波形数学：算术：加、减、乘

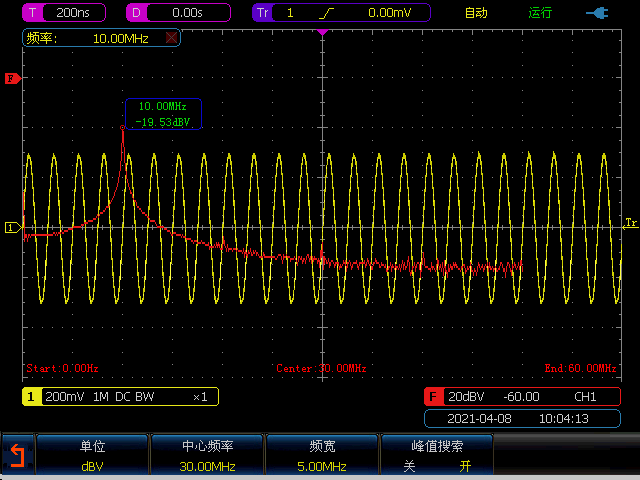

• 波形数学：FFT ：垂直刻度线性或对数，窗口可设置为矩形、 Hamming 、 Hanning

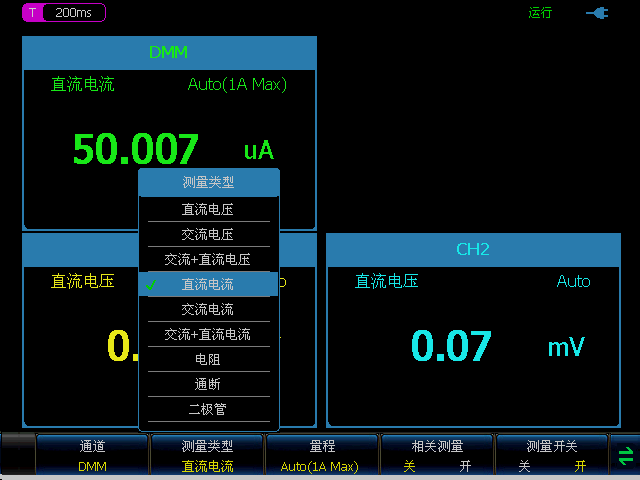

数字表
• 输入通道数：4 个，复用示波器的 BNC 输入 / 1 个 4mm 香蕉头输入
• 读数测量：最多同时 4 个 / 最多同时 3 个（包括 2 个复用示波器的 BNC 输入）
• 信号输入带宽（ -3dB ）：DC~5kHz
• 分辨率计数：10000 / 60000
• 输入阻抗：1MΩ±1% / ----
• 高级测量功能：自动量程、手动量程、相对测量
• 直流电压量程：1V 、 10V 、 100V / 600mV 、 6V 、 60V 、 600V 、 1000V
• 直流电压精度：± （ 1% 读数 +1% 满量程） / ± （ 0.5% 读数 +0.5% 满量程）
• 交流电压量程 （注： 10Hz ～ 1kHz ）：1V 、 10V 、 100V / 6V 、 60V 、 600V 、 1000V
• 交流电压精度 （注： 10Hz ～ 1kHz ）：± （ 3% 读数 +2% 满量程） / ± （ 2.5%+1.5% 满量程）
• 直流电流量程：通过使用电流探头选件 / 60uA 、 600uA 、 6mA 、 60mA 、 600mA
• 直流电流精度：---- / 60uA~60mA ： ± （ 0.5% 读数 +0.5% 满量程）
• 直流电流精度：---- / 600mA ： ± （ 2.5% 读数 +1.5% 满量程）
• 交流电流量程 （注： 10Hz ～ 1kHz ）：通过使用电流探头选件 / 60uA 、 600uA 、 6mA 、 60mA 、 600mA
• 交流电流精度 （注： 10Hz ～ 1kHz ）：---- / 60uA~60mA ： ± （ 2.5% 读数 +1.5% 满量程）
• 交流电流精度 （注： 10Hz ～ 1kHz ）：---- / 600mA ： ± （ 3% 读数 +2% 满量程）
• 电阻量程：---- / 60Ω 、 600Ω 、 6kΩ 、 60kΩ 、 600kΩ 、 6MΩ 、 60MΩ
• 电阻精度：---- / 60Ω~6MΩ ： ± （ 0.5% 读数 +0.5% 满量程）
• 电阻精度：---- / 60MΩ ： ± （ 2.5% 读数 +1.5% 满量程）
• 二极管、通断测试：---- / 支持

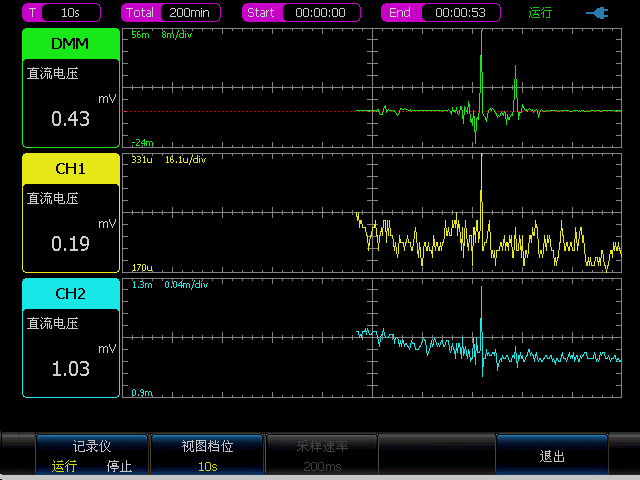

记录仪
• 测量源：最多 4 个， CH1 、 CH2 、 CH3 、 CH4 / 最多 3 个， CH1 、 CH2 、数字万用表通道
• 信号输入带宽（ -3dB ）：示波器的波形记录： DC~20MHz
• 信号输入带宽（ -3dB ）：数字表的曲线记录： DC~5kHz
• 采样率：示波器的波形记录： 125MSa/s
• 采样率：数字表的曲线记录： 5 次 / 秒
• 时基范围：示波器的波形记录： 4ms/div~2min/div
• 时基范围：数字表的曲线记录： 10s/div~20min/div
• 记录长度：60kpts/CH
• 记录时间范围：示波器的波形记录： 4.8s ～ 40h
• 记录时间范围：数字表的曲线记录：最大 200min
• 记录时间分辨率：示波器的波形记录： 80us ～ 2.4s
• 记录时间分辨率：数字表的曲线记录： 200ms
总线分析仪选件
• 解码通道：1 个
• 显示格式：二进制、十六进制
• I 2 C 触发与分析选件 S01：在 10Mbps 以内的 I 2 C 总线上的开始、重复开始、停止、 ACK 丢失、地址、数据、地址和数据上触发
• I 2 C 触发与分析选件 S01：信号速率： ≤ 10Mbps ； 协议类型： 7 位 /10 位地址
• RS232 触发与分析选件 S02：在 2Mbps 以内的发送开始位、接收开始位、发送包结束、接收包结束、发送数据、接收数据、发送奇偶错误和接收奇偶错误上触发
• RS232 触发与分析选件 S02：信号速率： 50bps~2Mbps
• SPI 触发与分析选件 S03：在 10Mbps 以内 SPI 总线上的帧开始、 MOSI 、 MISO 、 MOSI 和 MISO 上触发
• SPI 触发与分析选件 S03：信号速率： ≤10Mbps
• CAN 触发与分析选件 S04：在 1Mbps 以内 CAN 信号上的帧开始、帧类型、标识符、数据、标识符和数据、帧结束、 ACK 丢失、位填充错误上触发
• CAN 触发与分析选件 S04：信号速率： 10kbps~1Mbps

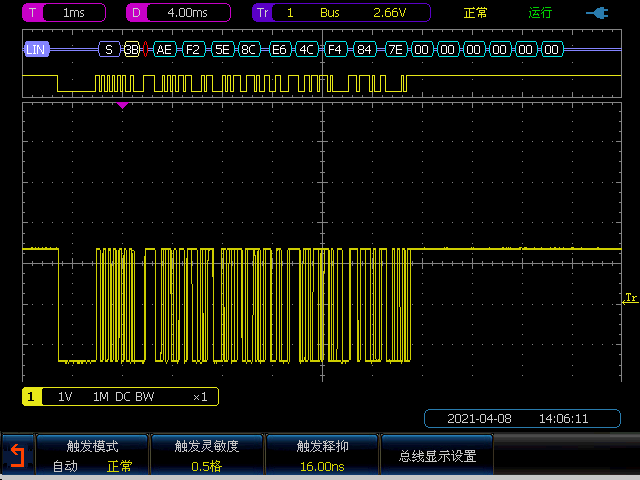

• LIN 触发与分析选件 S05：在 100kbps 以内 LIN 信号的同步、标识符、数据、标识符和数据、唤醒帧、睡眠帧、错误上触发
• LIN 触发与分析选件 S05：信号速率： 800bps~100kbps ； 协议标准： 1.x 、 2.x
• FlexRay 触发与分析选件 S06：在 10Mbps 以内的帧头、指示位、标识符、循环数、数据、标识符和数据、帧结束、错误、标头字段上触发
• FlexRay 触发与分析选件 S06：信号速率： 2.5Mbps 、 5Mbps 、 10Mbps
• Audio 触发与分析选件 S07：在字选择、帧同步或数据上触发， I 2 S/LJ/RJ/TDM 的最大速率 10Mbps
• Audio 触发与分析选件 S07：信号速率： ≤ 10Mbps ；协议类型： I 2 S 、 LJ 、 RJ 、 TDM
• USB 触发与分析选件 S08：在同步、复位、中止、恢复、包结束、令牌包、数据包、握手包、特殊包、错误上触发，低速 1.5Mbps 、全速 12Mbps
• USB 触发与分析选件 S08：信号速率：低速 1.5Mbps 、全速 12Mbps
• MIL-STD-1553 触发与分析选件 S09：在同步、字类型、命令字、数据字、错误、空闲时间上触发，速率 1Mbps
• MIL-STD-1553 触发与分析选件 S09：信号速率： 1Mbps
显示
• 显示器类型：6.5 英寸彩色方屏液晶显示器，带电容触摸功能
• 显示器分辨率：640×480
• 刻度：完整、网格、十字、框架
• 波形类型：点、矢量
• 显示格式：YT 、 XY
• 灰度等级：64 级
• 波形色彩：正常、色温
• 亮度：屏幕的亮度可以自由调节
接口
• DC 电源输入：侧面 1 个
• USB 主控：侧面 1 个
• USB 设备：侧面 1 个
• 以太网：侧面 1 个， RJ-45 连接器， 10/100Mbps ，支持网络程控
• 1kHz 基准信号：侧面 1 个，通过 3.5mm 耳机接口转接线输出
• SD 卡插槽：侧面 1 个，注：不支持热拔插
结构
• 结构形式：手持式
• 电源：适配器：支持 15VDC~36VDC ，≥ 60W
• 电源：锂电池： 14.8V 、 6.2Ah ，可连续工作 3 小时以上
• 工作温度：仅适配器供电： 0 ℃ ~ +50 ℃
• 工作温度：电池供电： 0 ℃ ~ +40 ℃
• 外形尺寸：宽 × 高 × 深：（ 190 ± 1.2 ） mm ×（ 296 ± 1.2 ） mm ×（ 76 ± 0.8 ） mm （注：不包含把手）
• 最大重量：＜ 2.5kg
订购信息
官网未列出该系列的选件与附件清单。
