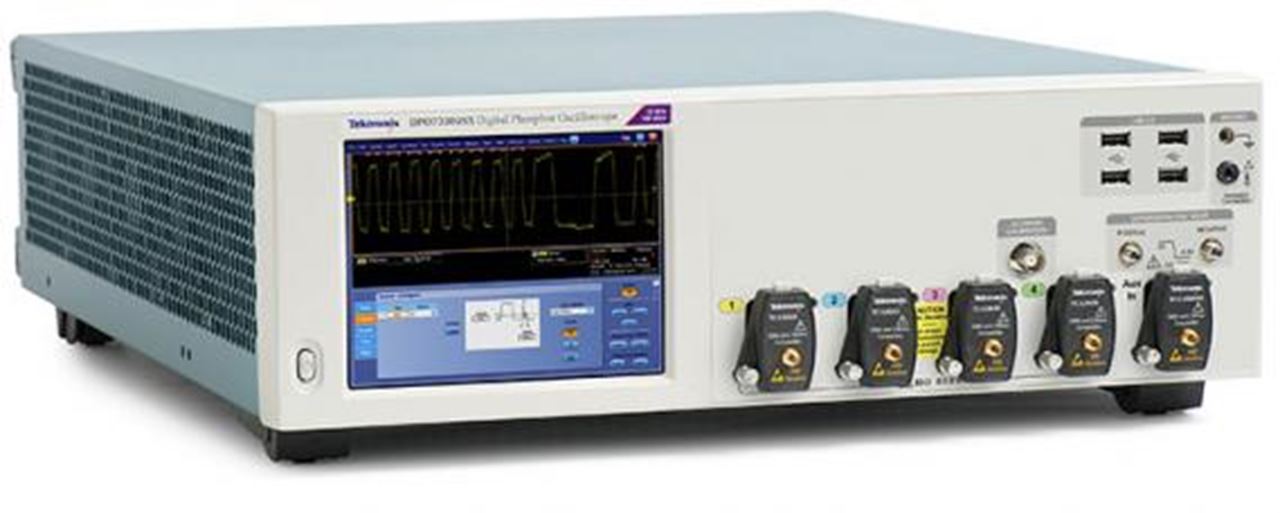

DPO70000SXATI高性能示波器能够准确地捕获高速信号行为，在业界享誉盛名。
MSO/DS9000 系列是普源精电面向主流高性能数字示波器市场推出的产品线，搭载自研核心模组，模拟带宽覆盖 2 GHz 至 6 GHz，最高实时采样率 20 GSa/s，最多 4 个模拟通道与 16 个数字通道，标配存储深度 500 Mpts、选配后最高 2 Gpts，快速录制模式下波形捕获率最高 1,000,000 帧/秒。
MSO7000HD 系列是优利德推出的高性能高分辨率示波器，专为工业电子、科研等领域的高速信号测试需求打造。系列包含 3 GHz 与 2 GHz 两个型号，配备 8 个模拟通道与 16 个数字通道，以 12 bit ADC 分辨率加 4 bit ERes 强化信号细节还原，搭配 10 GSa/s 最…
同厂商产品
4457R系列数字示波器产品包含4个产品型号4457DR/ER/FR/GR，产品带宽从从500MHz到3GHz，最高采样率10GSa/s，垂直分辨率8bit，最大存储深度2Gpts，最快波形捕获率60万个波形/秒，独创的AnyAcquire技术，为用户提供全新的示波器使用体验。
4458系列数字示波器具有4个产品型号，分别为4458N/P/Q/R，产品带宽为8GHz、10GHz、13GHz、16GHz，全通道采样率40GSa/s，最高可升级至50GSa/s，垂直分辨率8bit，全通道标配存储深度4Gpts，最快波形捕获率快采样模式下100万个波形/秒，顺序录制模式下350万…
4457系列数字示波器共4个产品型号，产品带宽从1GHz到4GHz，采样率10GSa/s、20GSa/s，垂直分辨率8bit，存储深度2Gpts，最快波形捕获率120万个波形/秒，独创的AnyAcquire技术，为用户提供全新的示波器使用体验。
- «
- 1
- »
4457H 数字示波器|思仪 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
思仪 · Ceyear

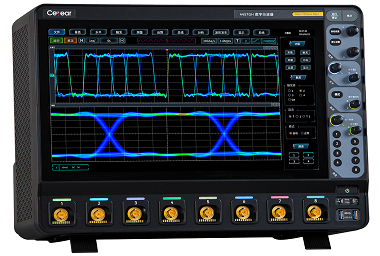

4457H系列数字示波器
垂直系统 · 水平系统 · 触发系统 · 测量与分析系统 · 实时频谱分析仪 · 总线分析仪 · 逻辑分析仪选件H01 · 函数发生器选件H02 · 数字电压表 · 频率计
产品简介
4457H系列数字示波器共4个产品型号，产品带宽从1GHz到4GHz，采样率10GSa/s、20GSa/s，垂直分辨率12bit，存储深度1Gpts，最快波形捕获率70万个波形/秒，独创的Any Acquire技术，为用户提供全新的示波器使用体验。
4457H系列数字示波器集示波器、逻辑分析仪、函数发生器、总线分析仪、实时频谱分析仪及数字电压表等多种仪器于一体，具有波形自动设置、参数自动测量与统计、光标测量、数学运算、FFT频谱分析、波形录制与回放、串行总线分析、极限模板测试、功率测量与分析、波特图分析、眼图及抖动分析等功能，支持以太网程控，方便集成开发使用。
核心参数
• 产品型号：4 款（4457EH 等）
• 通道数：4 、 8 （选配） ～ 4
• 带宽（ ≥10mV/div 、 50Ω ）：1GHz ～ 4GHz
• 带宽（ ≥10mV/div 、 1MΩ ）：500MHz
• 带宽（＜ 10mV/div ）：500MHz
• 上升时间（ ≥10mV/div 、 50Ω ）：≤450ps ～ ≤113ps
• 带宽限制：20MHz 、 500MHz 、 1GHz 、 2GHz 、全带宽（注：带宽限制档位不超过各型号的带宽）
• 输入阻抗：EH/FH/GH ： 50Ω±2% 、 1MΩ±1%//24pF ± 3pF
功能特点
主要特点
示波器、逻辑分析仪、函数发生器、总线分析仪、实时频谱分析仪及数字电压表多合一，提供更多的测试功能，帮助您轻松应对各种挑战。
12bit垂直分辨率，让波形细节特征清晰可见
12bit垂直分辨率，4096级量化，让波形细节特征清晰可见，让难以洞察的异常信号无可遁形，满足更高垂直精度测试需求。
波形捕获率高达70万个波形/秒，快速发现和捕获偶发事件
示波器的波形捕获率高达70万个波形/秒，20GSa/s的采样率，极大提高了毛刺和偶发事件捕获的概率，让您在更长的采集时间内查看到更多的波形细节。
最高1Gpts的深度存储，保持更长记录时间，分段存储，更有效地捕获和存储重要的信号
1Gpts的深度存储器，示波器在慢时基档位下依然保持高的采样率和快的波形捕获率。全硬件视窗扩展，可局部放大观察波形的细节，为您提供波形全局与细节的同步显示。
256级灰度等级及四种波形色彩显示，超凡的视觉体验
4457H系列示波器采用数字荧光三维显示技术，通过颜色的亮暗或冷暖来表示事件发生的概率，并提供正常、反相、色温、光谱等4种波形色彩，增强了查看偶发事件的能力。
丰富的触发功能，精确的数字触发，准确锁定触发事件
4457H系列示波器提供一套丰富的触发功能，含边沿、边沿跳变、双边沿时间、双边沿事件、毛刺、脉宽、矮脉冲、超时、码型、状态、建立保持、窗口、区域触发（可视触发）等，为您在纷繁复杂的采样信息中迅速锁定感兴趣的事件。
强大的计算分析工具，为您提供深层次的数据挖掘与分析
4457H系列示波器提供一套完善的分析工具，包括基于波形的光标和基于屏幕的光标、数学运算、硬件参数测量、FFT分析、直方图统计等，为您提供深层次的数据挖掘与分析，从而满足您多方位的测量分析需求。
丰富的波形录制与回放、极限模版、功率测量、波特图分析功能
示波器提供丰富的波形录制与回放、极限模版、功率测量、波特图分析功能，为您提供强大的数据分析能力，全面满足测量分析需求。
强大的眼图与抖动分析功能，进行眼图参数测量和深入的抖动分析
示波器具有强大的眼图与抖动分析功能，可以对每次捕获的全部UI，快速叠加显示眼图，进行眼图参数测量。同时进行深入抖动分析，显示出时间间隔误差（TIE）的直方图，频谱图和趋势图，对抖动分解计算出其各分量的大小，并绘制出浴盆曲线。
集成16通道逻辑分析仪功能，快速解决模数混合信号设计与分析问题
逻辑分析仪选件可提供2.5GSa/s的定时采样率，最高400ps的时间分辨率，真实反应被测信号的时序关系。最高160Mpts的深度存储器，使逻辑分析仪在捕获长时间记录时仍保持高的采样率。
型号一览
• 本系列共 4 个型号：4457EH、4457FH、4457GH、4457KH
主要指标
各项指标的取值按型号顺序排列：4457EH / 4457FH / 4457GH / 4457KH
垂直系统
• 通道数：4 、 8 （选配） / 4
• 带宽（ ≥10mV/div 、 50Ω ）：1GHz / 2GHz / 3GHz （半通道）、 2GHz （全通道） / 4GHz
• 带宽（ ≥10mV/div 、 1MΩ ）：500MHz
• 带宽（＜ 10mV/div ）：500MHz
• 上升时间（ ≥10mV/div 、 50Ω ）：≤450ps / ≤225ps / ≤150ps / ≤113ps
• 带宽限制：20MHz 、 500MHz 、 1GHz 、 2GHz 、全带宽（注：带宽限制档位不超过各型号的带宽）
• 输入阻抗：EH/FH/GH ： 50Ω±2% 、 1MΩ±1%//24pF ± 3pF
• 输入阻抗：KH ： 50Ω±2% 、 1MΩ±1%// 21pF ± 3pF
• 输入耦合：50Ω ： DC
• 输入耦合：1MΩ ： DC 、 AC
• 垂直灵敏度范围：50Ω ： 1mV/div~1V/div
• 垂直灵敏度范围：1MΩ ： 1mV/div~10V/div
水平系统
• 最高采样率：EH/FH/GH ： 10GSa/s （半通道）、 5GSa/s （全通道）
• 最高采样率：KH ： 20GSa/s （半通道）、 10GSa/s （全通道）
• 最大存储深度：1Gpts （ 全通道）
• 采集模式：正常：采集取样的值
• 采集模式：峰值：取样毛刺最小 200ps
• 采集模式：高分辨率：垂直分辨率提升，降低噪声，最高 16bit 分辨率
• 采集模式：包络：最小和最大值包络反应多次采集上的峰值数据
• 采集模式：平均：平均包含 2-512 个波形
• 采集模式：滚动：在屏幕上从右向左滚动波形，时基 100ms/div~1000s/div
• 采集模式：分段：标准型采集存储器最多分成 262144 个段
• 最快波形捕获率：快采样模式： 70 万个波形 / 秒
• 最快波形捕获率：分段模式： 30 万个波形 / 秒
触发系统
• 触发源：模拟通道 CH1~CH4 、外部、数字通道 D0~D15 （选配 H01 ）、模拟通道 CH5~CH8 （选配八通道选件）
• 触发模式：自动、正常、单次
• 触发释抑范围：6.4ns 至 200s
• 触发电平范围：内部： ±4 格
• 触发电平范围：外部： ±0.4V 、 外部 /10 ： ±4V
• 触发灵敏度：内部：默认 1 格或 5mVpp 较大者，用户可调节，步进 0.1 格（注：使用时需要根据噪声情况设置触发灵敏度格数）
• 触发灵敏度：外部： 50mV （ @200MHz ）、外部 /10 ： 500mV （ @200MHz ）
• 触发类型：边沿： 在任何通道或辅助输入的上升沿、下降沿或任意边沿上触发
• 触发类型：边沿跳变：当遇到在指定时间内或外跨越两个电压电平的上升沿或下降沿时触发
• 触发类型：毛刺：指定毛刺宽度（小于最窄脉宽）和极性，在遇到毛刺时进行触发
• 触发类型：脉宽：在 > 、 < 、 = 或 ≠ 特定时间周期的正脉宽或负脉宽上触发，脉宽范围： 6.4ns~12.8s ，分辨率 1.6ns
• 触发类型：矮脉冲：当脉冲超过一个阈值但未能超过另一个阈值时进行触发
资源下载
• 官方产品页：中电科思仪官网 · 4457H系列数字示波器
• 4457系列数字示波器用户手册（用户手册）
• 4457H系列数字示波器选购指南（选购指南）
• 4457H系列数字示波器厚样（厚样）
• 4457系列数字示波器程控手册（编程手册）
• 详细指标请见 4457H系列数字示波器 详细指标页
思仪 Ceyear · onetest 仪器资源库
思仪 · Ceyear
4457H系列数字示波器 · 详细指标
垂直系统 · 水平系统 · 触发系统 · 测量与分析系统 · 实时频谱分析仪 · 总线分析仪 · 逻辑分析仪选件H01 · 函数发生器选件H02 · 数字电压表 · 频率计 · 显示系统 · 输入输出端口 · 结构
产品简介
4457H系列数字示波器共4个产品型号，产品带宽从1GHz到4GHz，采样率10GSa/s、20GSa/s，垂直分辨率12bit，存储深度1Gpts，最快波形捕获率70万个波形/秒，独创的Any Acquire技术，为用户提供全新的示波器使用体验。
4457H系列数字示波器集示波器、逻辑分析仪、函数发生器、总线分析仪、实时频谱分析仪及数字电压表等多种仪器于一体，具有波形自动设置、参数自动测量与统计、光标测量、数学运算、FFT频谱分析、波形录制与回放、串行总线分析、极限模板测试、功率测量与分析、波特图分析、眼图及抖动分析等功能，支持以太网程控，方便集成开发使用。
数据来源：中电科思仪官方资料 —— 4457系列数字示波器用户手册（用户手册，2025-08-20）；4457H系列数字示波器选购指南（选购指南，2025-01-20）；4457H系列数字示波器厚样（厚样，2025-01-20）。
技术指标
下表各项指标的取值按型号顺序排列：4457EH / 4457FH / 4457GH / 4457KH
垂直系统
• 通道数：4 、 8 （选配） / 4
• 带宽（ ≥10mV/div 、 50Ω ）：1GHz / 2GHz / 3GHz （半通道）、 2GHz （全通道） / 4GHz
• 带宽（ ≥10mV/div 、 1MΩ ）：500MHz
• 带宽（＜ 10mV/div ）：500MHz
• 上升时间（ ≥10mV/div 、 50Ω ）：≤450ps / ≤225ps / ≤150ps / ≤113ps
• 带宽限制：20MHz 、 500MHz 、 1GHz 、 2GHz 、全带宽（注：带宽限制档位不超过各型号的带宽）
• 输入阻抗：EH/FH/GH ： 50Ω±2% 、 1MΩ±1%//24pF ± 3pF
• 输入阻抗：KH ： 50Ω±2% 、 1MΩ±1%// 21pF ± 3pF
• 输入耦合：50Ω ： DC
• 输入耦合：1MΩ ： DC 、 AC
• 垂直灵敏度范围：50Ω ： 1mV/div~1V/div
• 垂直灵敏度范围：1MΩ ： 1mV/div~10V/div
• 垂直增益精度：EH/FH/GH ： ±1% （注： ≥ 10mV/div ）、 ±3% （注：＜ 10mV/div ）
• 垂直增益精度：KH ： ±1.5% （注： ≥ 10mV/div ）、 ±3% （注：＜ 10mV/div ）
• 垂直分辨率：12bit
• 动态范围：距离屏幕中心 ±4 格
• 最大输入电压：50Ω ： 5Vrms
• 最大输入电压：1MΩ ： 300Vrms
• 偏置范围：50Ω ： ±0.5V （ 1mV/div~10mV/div ）、 ±1V （ 20mV/div~100mV/div ）、 ±4V （ 200mV/div~1V/div ）
• 偏置范围：1MΩ ： ±0.5V （ 1mV/div~10mV/div ）、 ±1V （ 20mV/div~100mV/div ）、 ±10V （ 200mV/div~1V/div ）、 ±100V （ 2V/div~10V/div ）
• 偏置精度：±（ 0.2div × 垂直灵敏度 +2.0% × 偏置值 +3mV ）
• 通道间隔离度：≥30dB
水平系统
• 最高采样率：EH/FH/GH ： 10GSa/s （半通道）、 5GSa/s （全通道）
• 最高采样率：KH ： 20GSa/s （半通道）、 10GSa/s （全通道）
• 最大存储深度：1Gpts （ 全通道）
• 采集模式：正常：采集取样的值
• 采集模式：峰值：取样毛刺最小 200ps
• 采集模式：高分辨率：垂直分辨率提升，降低噪声，最高 16bit 分辨率
• 采集模式：包络：最小和最大值包络反应多次采集上的峰值数据
• 采集模式：平均：平均包含 2-512 个波形
• 采集模式：滚动：在屏幕上从右向左滚动波形，时基 100ms/div~1000s/div
• 采集模式：分段：标准型采集存储器最多分成 262144 个段
• 最快波形捕获率：快采样模式： 70 万个波形 / 秒
• 最快波形捕获率：分段模式： 30 万个波形 / 秒
• 时基范围：10ps/div~1000s/div
• 时基精度：± （ 1ppm+1ppm/ 年老化率）
• 时基延时范围：触发前 1 屏、触发后最大 5000s
• 通道间延时调节范围：±150ns ，步进 200ps
触发系统
• 触发源：模拟通道 CH1~CH4 、外部、数字通道 D0~D15 （选配 H01 ）、模拟通道 CH5~CH8 （选配八通道选件）
• 触发模式：自动、正常、单次
• 触发释抑范围：6.4ns 至 200s
• 触发电平范围：内部： ±4 格
• 触发电平范围：外部： ±0.4V 、 外部 /10 ： ±4V
• 触发灵敏度：内部：默认 1 格或 5mVpp 较大者，用户可调节，步进 0.1 格（注：使用时需要根据噪声情况设置触发灵敏度格数）
• 触发灵敏度：外部： 50mV （ @200MHz ）、外部 /10 ： 500mV （ @200MHz ）
• 触发类型：边沿： 在任何通道或辅助输入的上升沿、下降沿或任意边沿上触发
• 触发类型：边沿跳变：当遇到在指定时间内或外跨越两个电压电平的上升沿或下降沿时触发
• 触发类型：毛刺：指定毛刺宽度（小于最窄脉宽）和极性，在遇到毛刺时进行触发
• 触发类型：脉宽：在 > 、 < 、 = 或 ≠ 特定时间周期的正脉宽或负脉宽上触发，脉宽范围： 6.4ns~12.8s ，分辨率 1.6ns
• 触发类型：矮脉冲：当脉冲超过一个阈值但未能超过另一个阈值时进行触发
• 触发类型：超时：当事件在指定时间内一直保持高、低或高低时触发
• 触发类型：码型 / 状态：通过在输入通道上查找指定的码型或码型与边沿（状态）来识别触发条件
• 触发类型：视频触发：在 525i/NTSC 、 625i/PAL 和 SECAM 信号的行、奇数场、偶数场或全场上触发
• 触发类型：边沿到边沿：在任何通道选定的边沿上进行准备，等待指定的时间或事件的另一个选定边沿上触发，包括双边沿时间和双边沿事件
• 触发类型：建立保持：在任何通道上存在的时钟和数据之间的建立时间或保持时间出现违例时触发
• 触发类型：窗口：在事件进入、离开、保持在用户可调节的两个阈值确定的窗口范围内、范围外时触发采集。可以用时间或者逻辑值来限定事件
• 触发类型：猝发脉冲：在一定空闲时间后发生的猝发脉冲的第 N 个边沿上进行触发
• 触发类型：级联：“ A ”事件触发 N 次或触发一定时间后，触发“ B ”事件。“ A ”、“ B ”事件不支持视频触发，且不支持总线触发
• 触发类型：可视触发：通过扫描采集波形，并与屏幕上的设定区域进行对比，来判定触发
测量与分析系统
• 自动测量：42 种，可在屏幕上最多显示 20 个。包括周期、频率、延迟、顶降、上升时间、下降时间、正占空比、负占空比、正脉宽、负脉宽、猝发宽度、猝发间隔、猝发周期、相位、正过冲、负过冲、峰峰值、幅度、高电平、低电平、最大值、最小值、平均值、周期平均值、均方根、周期均方根、正脉冲数、负脉冲数、上升沿数、下降沿数、面积、周期面积、脉冲顶部、脉冲底部、脉冲幅度、交叉点电压、指定电压时间、上部、中部、下部、最大值时间、最小值时间
• 光标：波形和屏幕
• 测量统计：平均值、最小值、最大值、标准差
• 参考电平：用户可以定义自动测量的参考电平，可以用百分比或单位指定
• 范围：可选择屏幕或波形光标
• 波形直方图：波形直方图提供了一个数据值，表示在显示屏上用户定义区域范围内总命中数
• 波形直方图：信号源： CH1~CH4 、 CH5~CH8 （选配八通道选件）
• 波形直方图：类型：垂直、水平
• 波形直方图：测量种类： 12 种，包括命中波形数、框内命中数、峰值命中数、命中中值、命中峰峰值、命中最大值、命中最小值、命中平均值、命中均方根、 Sigma1 、 Sigma2 、 Sigma3
• 波形运算：一次支持的数学函数： 27 种
• 波形运算：数学函数：加、减、乘、除、绝对值、平方、平方根、指数（自然数为底、 10 为底）、对数（自然数为底、 10 为底）、平均值、最大值、最小值、包络、插值、对比、倒数、反相、积分、平方根和、微分、 FFT 、 XY
• 波形运算：滤波器：高通滤波器、低通滤波器、平滑滤波器
• 波形运算：FFT ：垂直标度设置为 VRMS 或 dBm 、 dBmV ，窗口设置为矩形、 Hamming 、 Hanning 、 Blackman-Harris
• 波形运算：高级运算：自定义表达式，包括三角函数、指数、对数、积分、微分、 FFT 、逻辑运算、数值等
• 极限模板测试 （选件 S01 ）：选择模板：标准、定制、极限测试
• 极限模板测试 （选件 S01 ）：测试源： CH1~CH4 、 CH5~CH8 （选配八通道选件）
• 极限模板测试 （选件 S01 ）：模板比例：锁定到源开 / 关
• 极限模板测试 （选件 S01 ）：测试停止条件：不停止、波形 (1 ～ 1000000) 、时间 (1 秒～ 48 小时 )
• 极限模板测试 （选件 S01 ）：失败动作：停止采集、保存波形、保存屏幕、辅助输出
• 极限模板测试 （选件 S01 ）：结果显示：测试状态，波形总数，违例波形数，违例比率，测试计时，命中总数，每个模板段命中数
• 功率测量与分析 （选件 S02 ）：支持的测量类型： 5 种
• 功率测量与分析 （选件 S02 ）：测量类型：电源质量、纹波、谐波、开关损耗、安全作业区
• 波特图分析 （选件 S03 ）：需购置 H02 函数发生器选件
• 波特图分析 （选件 S03 ）：检测控制环路的频率响应，分析反馈系统的稳定性
• 眼图分析 （选件 S20 ）：眼图显示
• 眼图分析 （选件 S20 ）：眼图测量：主要包括眼高，眼宽， 0 电平， 1 电平， Q 因数等
• 抖动分析 （选件 S21 ）：抖动显示：直方图，趋势图，频谱图，浴盆曲线
• 抖动分析 （选件 S21 ）：抖动分解： Tj ， Rj ， Dj ， Pj ， DDj ， ISI ， DCD
实时频谱分析仪
• 实时频谱分析 （选件 S22 ）：分析通道数： 1 个
• 实时频谱分析 （选件 S22 ）：分析频率范围： DC~ 示波器带宽
• 实时频谱分析 （选件 S22 ）：实时分析带宽： 10MHz 、 20MHz 、 40MHz 、 80MHz 、 160MHz 、 320MHz
• 实时频谱分析 （选件 S22 ）：窗口类型：矩形窗，汉宁窗，汉明窗， black-man 窗，平顶窗，三角窗，凯塞尔窗
• 实时频谱分析 （选件 S22 ）：FFT 波形刷新率： >40 万次 / 秒
总线分析仪
• 解码通道：1 个
• 显示格式：二进制、十六进制
• 显示方式：总线视图、数字视图、带有时标信息的事件表
• I 2 C 触发与分析 （选件 S04 ）：在 10Mbps 以内的 I 2 C 总线上的开始、重复开始、停止、确认丢失、地址、数据、地址 / 数据上触发，支持 7 位 /10 位地址协议类型
• RS232 触发与分析 （选件 S05 ）：在 50bps ～ 2Mbps 以内的发送位开始、发送数据、 Tx 奇偶校验错误、发送包结束、接收位开始、接收数据、 Rx 奇偶校验错误、接收包结束上触发
• SPI 触发与分析 （选件 S06 ）：在 10Mbps 速率内 SPI 总线上的 SS 有效、 MOSI 、 MISO 、 MOSI 和 MISO 上触发
• CAN 触发与分析 （选件 S07 ）：在 10kbps ～ 1Mbps 以内 CAN 信号上的帧开头、帧结尾、位填充错误、响应错误、 ID 、数据、 ID 和数据、帧的类型上触发
• LIN 触发与分析 （选件 S08 ）：在 800bps ～ 100kbps 以内 LIN 信号的同步、标识符、数据、标识符 / 数据、唤醒帧、睡眠帧、错误上触发，支持协议标准： v1.x 、 v2.x
• FlexRay 触发与分析 （选件 S09 ）：在 2.5Mbps 、 5Mbps 、 10Mbps 以内的帧开头、指示位、标识符、循环数、标头字段、数据、标识符和数据、帧结尾、错误上触发
• Audio 触发与分析 （选件 S10 ）：在 10Mbps 内字选择、数据上触发，支持协议类型： I2S 、 LJ 、 RJ 、 TDM
• USB 触发与分析 （选件 S11 ）：在低速 1.5Mbps 或全速 12Mbps 的 USB 信号的同步、复位、中止、恢复、包结束、令牌包、数据包、握手包、特殊包、错误上触发
• MIL-STD-1553 触发与分析（选件 S12 ）：在速率 1Mbps 的 MIL-STD-1553 信号的同步、命令、状态、数据、时间、奇偶检验错误、同步错误、 manchester 错误、非连续错误上触发
• ARINC429 触发与分析模块（选件 S13 ）：在 1Mbps 速率内的 ARINC 429 总线信号的字开始、字停止、标签、标签 + 位数、标签范围、错误、所有 0 位、所有 1 位、所有位（眼）上触发
• CAN FD 触发与分析 （选件 S14 ）：在 10kbps ～ 10Mbps 以内 CAN FD 信号上的帧开头、帧类型、 ID 、数据、 ID 和数据、 FD 位、帧结尾、错误上触发
• SENT 触发与分析模块 （选件 S15 ）：在速率 1Mbps 内的快速通道消息开头、脉冲周期错误、快速通道 SC 和数据、快速通道 CRC 错误、暂停位、短串行 CRC 错误、短串行 ID 和数据、增强型 CRC 错误、增强型 ID 和数据上触发
• Manchester 触发与分析模块（选件 S16 ）：在速率 500bps~10Mbps 内的帧起始、位、字上触发
逻辑分析仪选件H01
• 数字通道数：16
• 阈值选择：TTL （ 1.4V ）、 5VCMOS （ 2.5V ）、 3.3VCMOS （ 1.65V ）、 2.5VCMOS （ 1.25V ）、 ECL(-1.3V) 、 PECL(3.7V) 、用户定义
• 自定义阈值范围：±20V ，增量为 10mV
• 阈值精度：±(150mV+ 阈值设置的 3%)
• 最大输入电压：±40V 峰值
• 输入动态范围：±10V 相对于阈值
• 最小电压摆幅：500mVpp
• 最大输入切换速率：400MHz
• 输入阻抗：100kΩ±2%
• 垂直分辨率：1bit
• 定时采样率：2.5GSa/s
• 存储深度：160Mpts
• 最小检测脉宽：2ns
函数发生器选件H02
• 通道数：2
• 最高输出频率：50MHz
• 最高采样率：200MSa/s
• 垂直分辨率：14bit
• 输出阻抗：50Ω （典型值）、高阻
• 输出波形：标准波形：正弦、方波、斜波、脉冲、直流、噪声、任意波
• 输出波形：内建波形： SinX/X 、指数升降、高斯、洛伦兹曲线、半正矢曲线、心电图
• 调制：FM 、 AM 、 FSK
• 正弦波：频率范围： 0.1Hz~50MHz
• 正弦波：谐波失真： -40dBc （ >200mVpp @50Ω 、 1kHz ）
• 正弦波：杂散： -40dBc （ >200mVpp @50Ω 、 1kHz ）
• 正弦波：总谐波失真： 1% （ >200mVpp @50Ω 、 1kHz ）
• 正弦波：信噪比： 40dB （ >200mVpp @50Ω 、 1kHz ）
• 方波 / 脉冲：频率范围： 0.1Hz~10MHz
• 方波 / 脉冲：占空比： 0.1%~99.9%
• 方波 / 脉冲：占空比分辨率： 0.1% 或 5ns （取 2 者较大）
• 方波 / 脉冲：最小脉宽： 40ns
• 方波 / 脉冲：脉宽分辨率： 0.1% 或 5ns （取 2 者较大）
• 斜波 / 三角波：频率范围： 0.1Hz~1MHz
• 斜波 / 三角波：线性度： 1%
• 斜波 / 三角波：可变对称性： 0~100%
• 噪声：带宽： 50MHz
• 内建波形频率：0.1Hz~1MHz
• 任意波形：波形长度： 1~64k
• 任意波形：频率范围： 0.1Hz~25MHz
• 频率：精度： ±25ppm
• 频率：分辨率： 0.1Hz 或 4 位（取 2 者较大）
• 幅度：输出范围： 10mVpp~2.5Vpp （ 50Ω ）、 20mVpp~5Vpp （高阻）
• 幅度：精度： ± （ 1.5% 幅度设置 +1.5% 直流偏置设置 +2mV ） （ @1kHz ）
• 直流偏置：偏置范围： ±1.25V （ 50 Ω ）、 ±2.5V （高阻）
• 直流偏置：偏置分辨率： 1mV （ 50 Ω ）、 2mV （高阻）
• 直流偏置：偏置精度： ± （直流偏置设置值的 1.5%+3mV ）
数字电压表
• 测量源：CH1~CH4 、 CH5~CH8 （选配八通道选件）
• 测量类型：AC 有效值、 DC 、 DC+AC 有效值、频率
• 分辨率：4 位
频率计
• 测量类型：频率、周期、累加器
• 分辨率：8 位
显示系统
• 显示器类型：15.6 英寸彩色液晶显示器
• 显示器分辨率：1920×1080
• 刻度：完整、网格、十字准线、框架
• 触摸屏：电容触摸屏、支持波形和菜单的操作
• 波形窗口：用户可设置
• 波形类型：点、矢量、余辉
• 显示格式：YT
• 灰度等级：256 级
• 波形色彩：正常、反相、色温、光谱
• 亮度：波形、刻度及屏幕的亮度可以自由调节
输入输出端口
• USB 主控：前后共 6 个，用于屏幕快照、仪器设置和波形数据的存储
• 以太网：RJ-45 连接器， 10/100/1000Mbps ，支持网络程控
• VGA 视频输出口：DB-15 孔式连接器，用于将示波器连接到外部监视器上
• DP 视频输出口：DP 连接器，用于将示波器连接到外部监视器上
• 辅助输入：后面板 BNC ，输入阻抗 1MΩ±3% ；最大输入 300Vrms
• 辅助输出：后面板 BNC ，用于触发信号输出或极限模板测试的事件输出
• 参考输入：后面板 BNC ，时基系统用于参考时钟的输入，频率 10MHz 、幅度 0.4Vpp~5Vpp （ 50 Ω）
• 参考输出：后面板 BNC ，时基系统用于参考时钟的输出，频率 10MHz 、幅度 1.3Vpp （ 50 Ω）
• 探头补偿器输出：前面板针脚，频率（ 1 ± 0.01 ） kHz 、幅度（ 3 ± 0.10 ） Vpp 的方波
• 接地端口：后面板，用于机箱的接地
结构
• 结构形式：便携式
• 电源：工作电压： 198Vac ～ 242Vac ，工作频率： 47.5Hz ～ 52.5Hz
• 电源：功耗： ≤400 W
• 工作温度：0 ℃ ~ +40 ℃
• 外形尺寸（宽 × 高 × 深）：（ 426 ±2 ） mm× （ 310.3 ±1.2 ） mm× （ 200 ±1.2 ） mm （不包含旋钮、底角和把手等）
• 重量：≤ 15kg
订购信息
官网未列出该系列的选件与附件清单。
资源下载
• 官方产品页：中电科思仪官网 · 4457H系列数字示波器
思仪 Ceyear · onetest 仪器资源库
全部
厂家联系方式
客服热线：400-168-4191
Email：ceqd@ceyear.com
官网：www.ceyear.com
青岛总部（山东青岛）
山东省青岛市黄岛区香江路98号 400-168-4191 / 0532-86880796
Email：ceqd@ceyear.com
中电科思仪科技（安徽）有限公司（安徽蚌埠）
安徽省蚌埠市迎河路1300号 400-0552-041 / 0552-4082977
Email：cebb@ceyear.com
国内服务中心
上海服务中心 上海市徐汇区田州路99号10栋318 021-63802485
北京服务中心 北京市海淀区西四环北路131号院新奥特科技大厦二层 010-68888170
深圳服务中心 深圳市南山区讯美科技广场3座1610 0755-26917059
西安服务中心 陕西省西安市雁塔区光华路1号导航宾馆一层 029-88786402
成都服务中心 成都市金牛区茶店子街道一品天下大街300号37号楼B区1层 028-86289157
南京服务中心 南京市雨花台区金阳东街12号A1栋1802 025-86674041
海外销售部
山东省青岛市黄岛区香江路98号 0532-86896691
0条提问
X
提问
X
回答
暂无视频
0条口碑
X
发表口碑
粤公网安备44030902003758
