ATS1000 天线测试系统
R&S®ATS1000 是罗德与施瓦茨的天线测试系统。官方目录位于「天线测试系统和 OTA 测试暗箱」。官方技术指标共 20 组、50 项，详见「详细指标」。
产品简介
R&S®ATS1000 天线测试系统 – 非常适合在 18 GHz 至 87 GHz 频率范围内进行毫米波天线表征，可用于从研发到生产的整个流程
无线设备随处可见， 但相关技术却复杂精巧。 从新技术的标准化到产品设计和生产 ， 我们的测试与测量解决方案都可以帮助您解决这种复杂问题。 我们提供全面出色的产品组合 ， 帮助您快速将解决方案投入市场。
罗德与施瓦茨利用我们在全球知名的测试设备 ， 结合专门开发的系统软件和按需采购的组件， 为您提供个性化解决方案。 作为EMC和OTA测试市场的领导者 ， 我们的系统以其非凡的精度、 耐用性和可扩展性而闻名， 有助于无缝集成新兴的无线标准。 得益于模块化设计 ， 系统可升级、 灵活、 面向未来， 可用于从入门级研发到大型解决方案等多种应用。
本手册将介绍我们的空口(OTA)和天线测试解决方案， 帮助您在实验室突破极限。
有关空口(OTA)和天线测试解决方案的更多详细信息 ， 可访问罗德与施瓦茨网站。
核心参数
• 频率范围：nominal ｜ 4 GHz至85GHz
• 输出功率：7 mW
• 阻抗：50 Ω (nom.)
• Shielding effectiveness：18 GHz至87GHz ｜ > 50 dB (meas.)
• storage temperature range：20 °C to +60 °C
• Relative humidity operation：75 % relative humidity,
• 电源：100 V至230 V (-5 %/+10 %), 50 Hz至60Hz, max. 13 A
• connector：C20
功能与特点
• 第4页 R&S®TS8991： OTA性能测试系统简介
• 第5页 R&S®ATS1800C： 对天线、 模块或UE执行准确的远场表 征 ， 频率高达170 GHz
• 第6页 R&S®ATS800R： 超紧凑型CATR解决方案可用于天线表 征和5G FR2设备测试
• 第6页 R&S®CMQ： 在0.3 GHz至77 GHz范围内进行直接远场 OTA测量
• 第7页 R&S®TS7124射频屏蔽箱： 在300 MHz至18 GHz的频 率范围内进行可靠、 可重复的测量
• 第7页 R&S®DST200： 在400 MHz至18 GHz的频率范围内进 行无线设备准确辐射测试
• 第8页 R&S®CMW-Z10： 具有一流的屏蔽效能和卓越的耦合特 性 ， 频率最高8 GHz
• 第8页 适合各种尺寸和预算的天线和射频 模块测试解决方案
• 第9页 R&S®ATS1000天线测试系统： 进行5G和毫米波天线测 试
• 第9页 基站测试 紧凑型5G大规模MIMO基站测试解决方案
产品型号
• 官方型号：ATS1000、ATS-CCP1、ATS1500C、ATS1800C、ATS800R
资源下载
详细指标请见 ATS1000 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
罗德与施瓦茨 · Rohde & Schwarz
ATS1000 天线测试系统 详细指标
R&S®ATS1000 是罗德与施瓦茨的天线测试系统。官方目录位于「天线测试系统和 OTA 测试暗箱」。官方技术指标共 20 组、50 项，详见「详细指标」。
以下为 R&S®ATS1000 的官方技术指标，共 20 个指标组、50 项。
参数名以行业通用中文术语为主（其中 38 项保留官方规格书原文），数值与单位保留官方规格书原样。

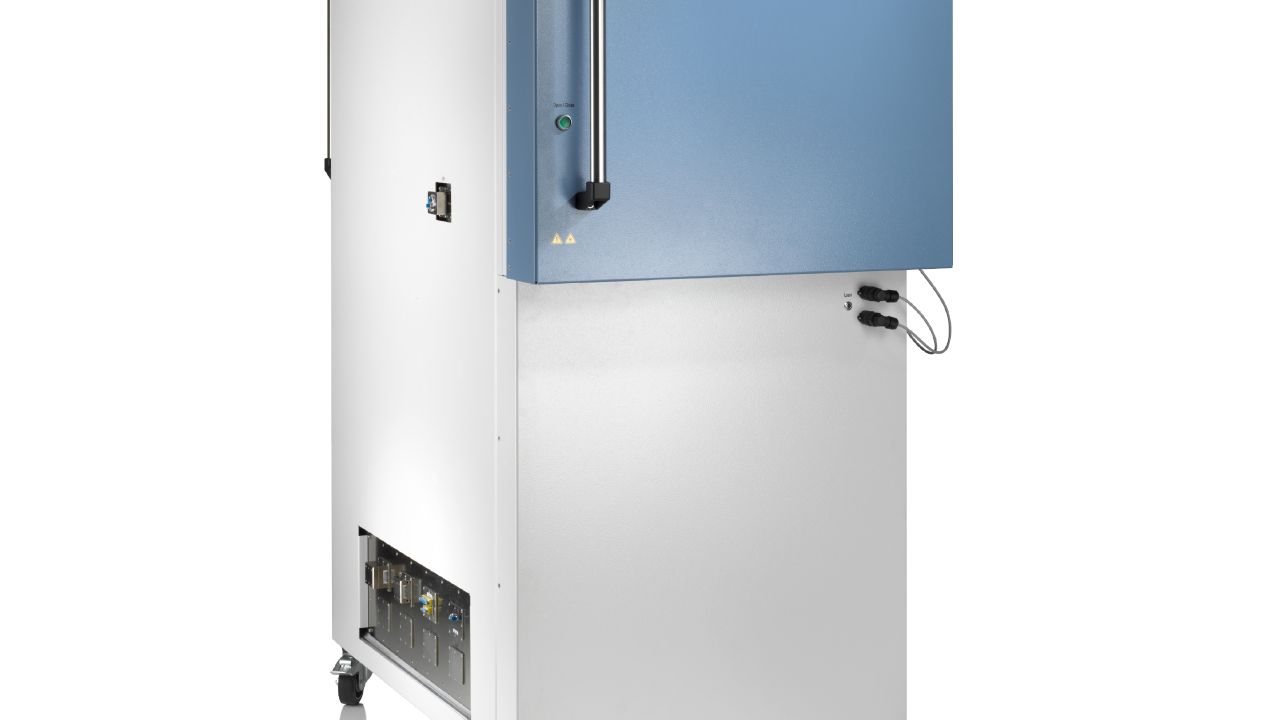

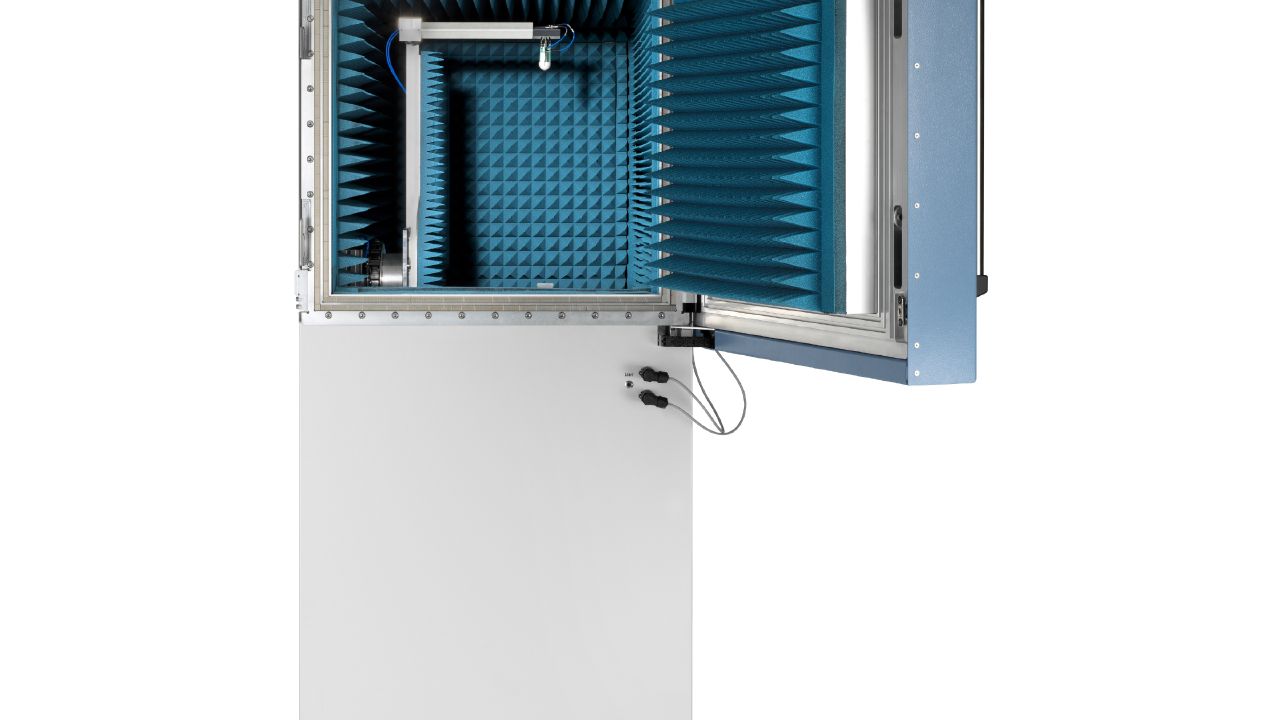

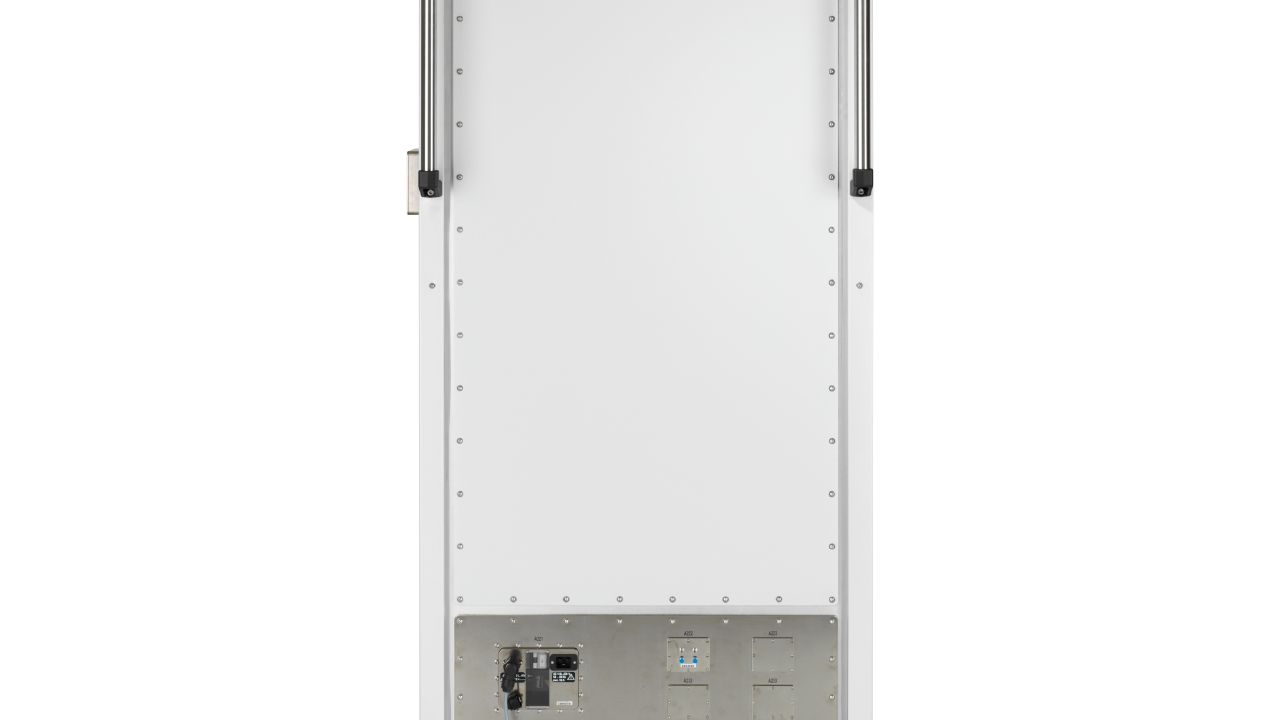

R&S®ATS1000 shielded chamber
• Shielding effectiveness：18 GHz至87GHz ｜ > 50 dB (meas.)
• storage temperature range：20 °C to +60 °C
• Relative humidity operation：75 % relative humidity,
noncondensing at +10 °C to +40 °C
• 电源：100 V至230 V (-5 %/+10 %), 50 Hz至60Hz, max. 13 A
• connector：C20
• Door operation：manually operated, electrical locking
mechanism
• Laser for DUT alignment 1：wavelength ｜ 650 nm
• 输出功率：7 mW
• 尺寸：outside dimensions including handles ｜ 0.90 m × 1.99 m × 1.53 m
• (W × H × D)：(2.95 ft × 6.53 ft × 5.02 ft)
• outside dimensions including：lasers ｜ 0.99 m x 2.1 m x 1.53m
• (W × H × D)：(3.25 ft × 7.22 ft × 5.02 ft)
• inside width (W × H × D)：0.47 m × 1.25 m × 0.92 m
(1.54 ft × 4.10 ft × 3.02 ft)
• 重量：without positioner ｜ 300 kg (661.4 lb)
• with positioner：350 kg (771.6 lb)
box
• Angular resolution：azimuth/elevation ｜ 0.03°
• Positioning repeatability：azimuth/elevation ｜ 0.1°
• Rotating speed azimuth：up至72°/s
data cables: Ethernet, USB, DC lines
• Rotating speed elevation：up至20°/s
• (adjustable)：test antenna (21.7 in/20.7 in/19.7 in)
• manual height adjustment：±7.5 cm (2.95 in)
• Load capability：weight ｜ 20 kg (44.1 lb), centered
• maximum dimensions of the DUT：20 cm × 20 cm (7.9 in × 7.9 in)
• Remote interfaces of controller 2：Ethernet
• Transmission interfaces：between chamber ｜ 2 × fiber-optic cables
and controller
• Material：elevation arm fiberglass

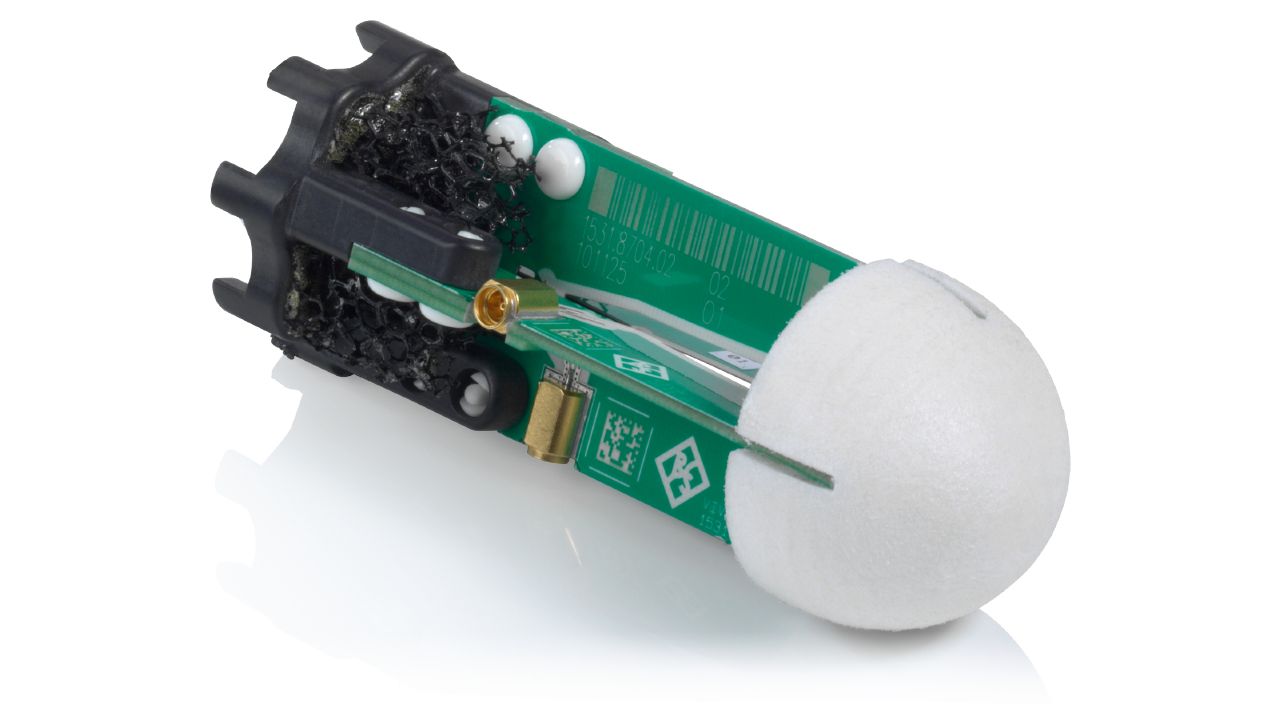

R&S®TC-TA85CP cross-polarized Vivaldi test antenna
• 频率范围：nominal ｜ 4 GHz至85GHz
• Polarization：dual linear polarized
• RF connectors：2 × MMPX (male)
• 阻抗：50 Ω (nom.)
• 尺寸：W × H × D ｜ 77 mm × 28 mm × 28 mm
(3.1 in × 1.1 in × 1.1 in)
• 重量：approx. 14 g (0.027 lb)
R&S®AMS32 OTA performance measurement software 3
• measurement：triggered VNA measurements with AMS32-K48
continuous mode of positioner
• visualization for far-field antenna tests：AMS32-K49
Basic configuration
• Designation：Type Order No.
Shielded chamber
• Antenna test system：ATS1000 ｜ 1532.1010.03
• Mobile shielded chamber：R&S®ATS1000 KMAT ｜ 1532.1010K03
Positioner
• Conical cut positioning system：ATS-CCP1 ｜ 1529.7340.04
• Power filter, 230 V：ATS-F230V ｜ 1532.1161.02
Measurement antenna
• Cross-polarized Vivaldi antenna：TC-TA85CP ｜ 1531.8627.02
Frequency range selection
• incl. cables and rotary：joints
(1 × 9 pin D-Sub; using pins 1 to 8)
• Lasers DUT alignment：ATS-LASER ｜ 1532.0394.02
Additional options
• Designation：Type Order No.
• RF cable, up to 40 GHz, 1.2 m, 2.92 mm (m) to 2.92 mm (f)：ATS-C40MF ｜ 1535.7954.02
• RF cable, up to 50 GHz, 1.2 m, 2.4 mm (m) to 2.4 mm (f)：ATS-C50MF ｜ 1535.7977.02
• 1.85 mm (m) to 1.85 mm (m) and an adapter 1.85 mm (f) to
• 1.85 mm (f)
Software options
• Basic license：AMS32 ｜ 1508.6650.02
• ment, technology systems and：networks & cybersecurity.
with locations in more than 70 countries.
• R&S® is a registered trademark of Rohde：& Schwarz
型号与选件
• 官方型号：ATS1000、ATS-CCP1、ATS1500C、ATS1800C、ATS800R
指标整理自官方文件：ATS1000_specs_en_5214-7170-22_v0500.pdf
