罗德与施瓦茨 · Rohde & Schwarz

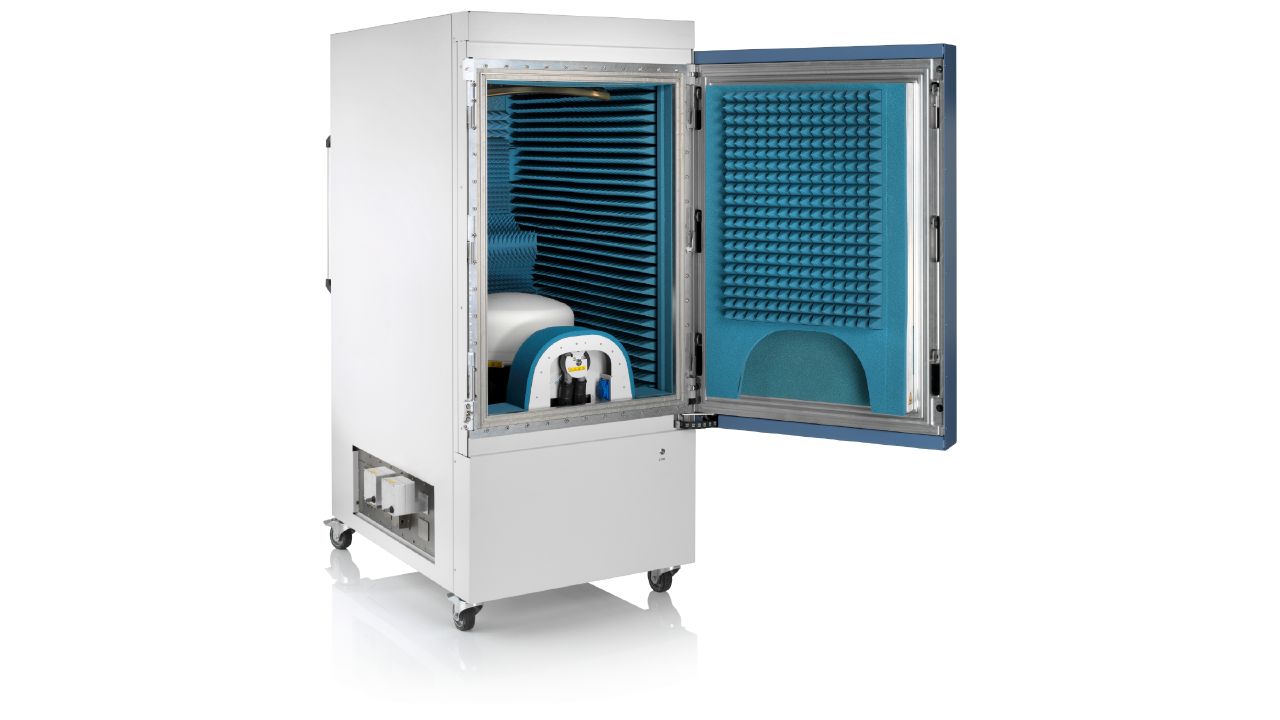

ATS1500C 用于汽车电子雷达的天线测试暗箱
R&S®ATS1500C 是罗德与施瓦茨的用于汽车电子雷达的天线测试暗箱。官方目录位于「天线测试系统和 OTA 测试暗箱」。官方标称频率范围：18 GHz至90GHz。官方技术指标共 34 组、116 项，详见「详细指标」。
产品简介
R&S®ATS1500C 经过精心设计、定制和制造，以提供理想的汽车电子雷达传感器开发、验证和校准环境。
无线设备随处可见， 但相关技术却复杂精巧。 从新技术的标准化到产品设计和生产 ， 我们的测试与测量解决方案都可以帮助您解决这种复杂问题。 我们提供全面出色的产品组合 ， 帮助您快速将解决方案投入市场。
罗德与施瓦茨利用我们在全球知名的测试设备 ， 结合专门开发的系统软件和按需采购的组件， 为您提供个性化解决方案。 作为EMC和OTA测试市场的领导者 ， 我们的系统以其非凡的精度、 耐用性和可扩展性而闻名， 有助于无缝集成新兴的无线标准。 得益于模块化设计 ， 系统可升级、 灵活、 面向未来， 可用于从入门级研发到大型解决方案等多种应用。
本手册将介绍我们的空口(OTA)和天线测试解决方案， 帮助您在实验室突破极限。
有关空口(OTA)和天线测试解决方案的更多详细信息 ， 可访问罗德与施瓦茨网站。
核心参数
• 频率范围：18 GHz至90GHz
• storage temperature range：10 °C to +50 °C
• Damp heat：75 % relative humidity,
• Electromagnetic compatibility：in line with
• Electrical safety：in line with
• Absorber：frequency range ｜ 18 GHz至110GHz
• type：pyramidal and flat
• attenuation 2：55 dB (typ.) 3
功能与特点
• 第4页 R&S®TS8991： OTA性能测试系统简介
• 第5页 R&S®ATS1800C： 对天线、 模块或UE执行准确的远场表 征 ， 频率高达170 GHz
• 第6页 R&S®ATS800R： 超紧凑型CATR解决方案可用于天线表 征和5G FR2设备测试
• 第6页 R&S®CMQ： 在0.3 GHz至77 GHz范围内进行直接远场 OTA测量
• 第7页 R&S®TS7124射频屏蔽箱： 在300 MHz至18 GHz的频 率范围内进行可靠、 可重复的测量
• 第7页 R&S®DST200： 在400 MHz至18 GHz的频率范围内进 行无线设备准确辐射测试
• 第8页 R&S®CMW-Z10： 具有一流的屏蔽效能和卓越的耦合特 性 ， 频率最高8 GHz
• 第8页 适合各种尺寸和预算的天线和射频 模块测试解决方案
• 第9页 R&S®ATS1000天线测试系统： 进行5G和毫米波天线测 试
• 第9页 基站测试 紧凑型5G大规模MIMO基站测试解决方案
产品型号
• 官方型号：ATS1500C、ATS1000、ATS1800C、ATS800R
资源下载
详细指标请见 ATS1500C 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®ATS1500C 的官方技术指标，共 34 个指标组、116 项。
参数名以行业通用中文术语为主（其中 104 项保留官方规格书原文），数值与单位保留官方规格书原样。
Environmental conditions
• storage temperature range：10 °C to +50 °C
• Damp heat：75 % relative humidity,
Product conformity
• Electromagnetic compatibility：in line with
(EU) 2023/2854
• Electrical safety：in line with
General RF parameters
• 频率范围：18 GHz至90GHz
• Absorber：frequency range ｜ 18 GHz至110GHz
• type：pyramidal and flat
• attenuation 2：55 dB (typ.) 3
• Reflector：frequency range ｜ 6 GHz至90GHz
• Shielding effectiveness：chamber ｜ > 90 dB (meas.)
• Path loss：58 dB (meas.) 4
• Delay 5：8.83 ns (meas.) 6
Quality of quiet zone (QZ) 7
• Quiet zone size：Ø 30 cm
• average amplitude ripple：< 0.5 dB (meas.)
• Total phase variation：phase taper ｜ < 12° (meas.) 9

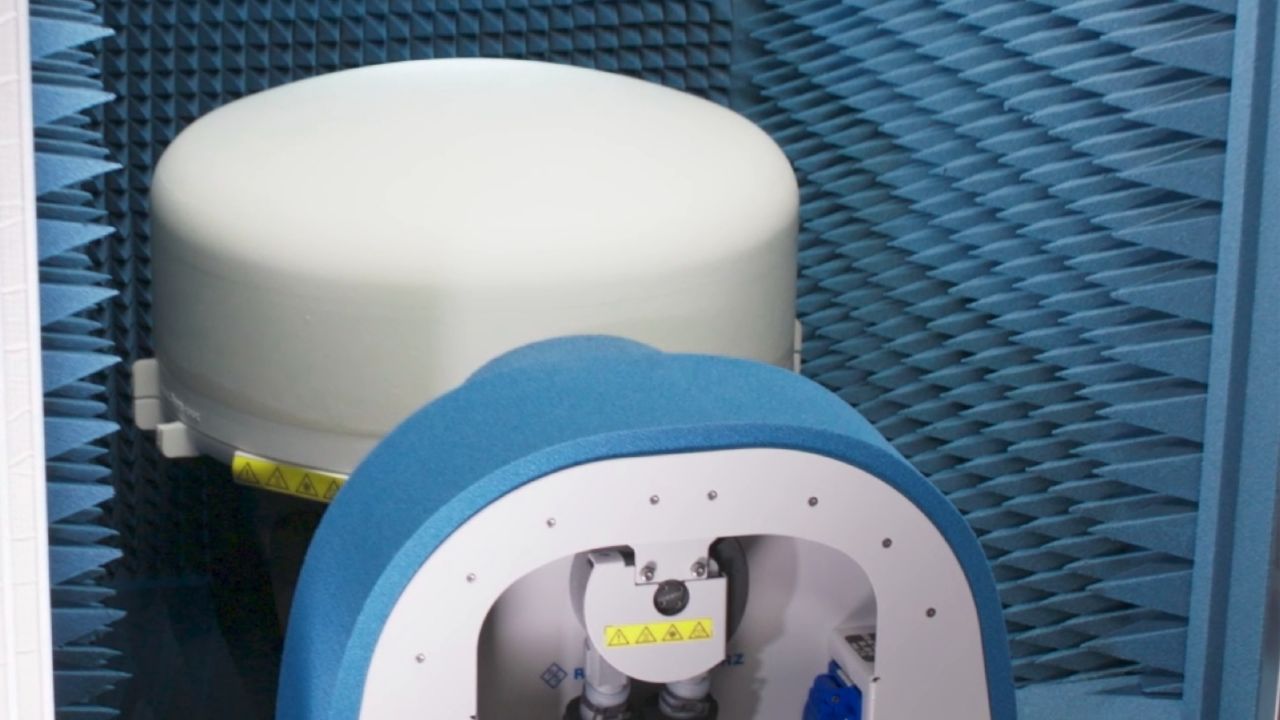

Positioning system
• Positioner type：2 axis, tilt-tilt
• Angular resolution：resolution of feedback ｜ 0.03° (nom.)
• Tilt angle：outer axis ｜ ±180°
• inner axis：±45° 10
• Maximum tilt speed：outer axis ｜ 120°/s
• inner axis：15°/s
• DUT load capability：4.0 kg, centered
• Maximum DUT size：40 cm × 40 cm
• DUT fixture plate：dimensions ｜ 7.3 cm × 7.3 cm
• thread size：M3 and M4
• adjustable height：5 cm
• stepped manual rotation (orientation of：22.5°
DUT polarization)
• Hardware triggering：interface optional (requires BNC feedthrough) ｜ 11
• output trigger：trigger on azimuth or elevation
• input trigger：stores azimuth and elevation position
MATLAB, ...)
• Control：web interface
• Controller communications interface：Ethernet
• 1 × USB 2.0 (optional)
• left side: power supply via controller：banana jacks (internal supply), 12 V, 2.5 A 48 V, 5 A 12

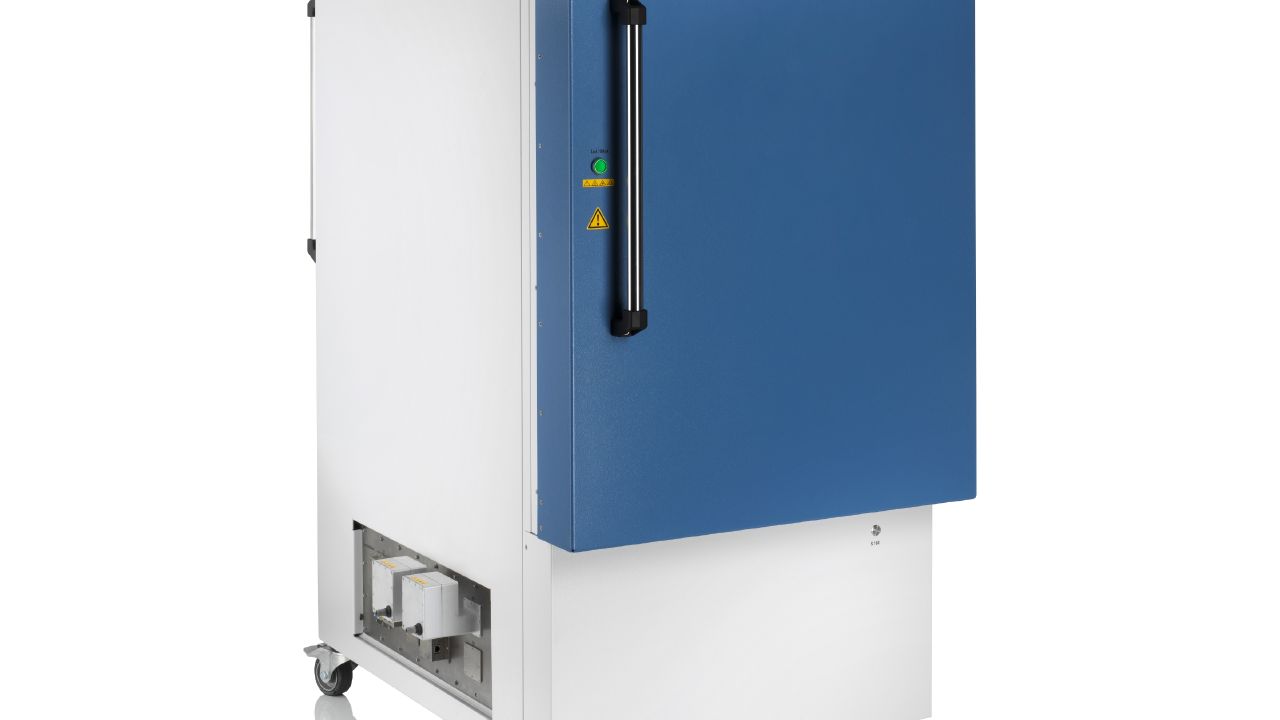

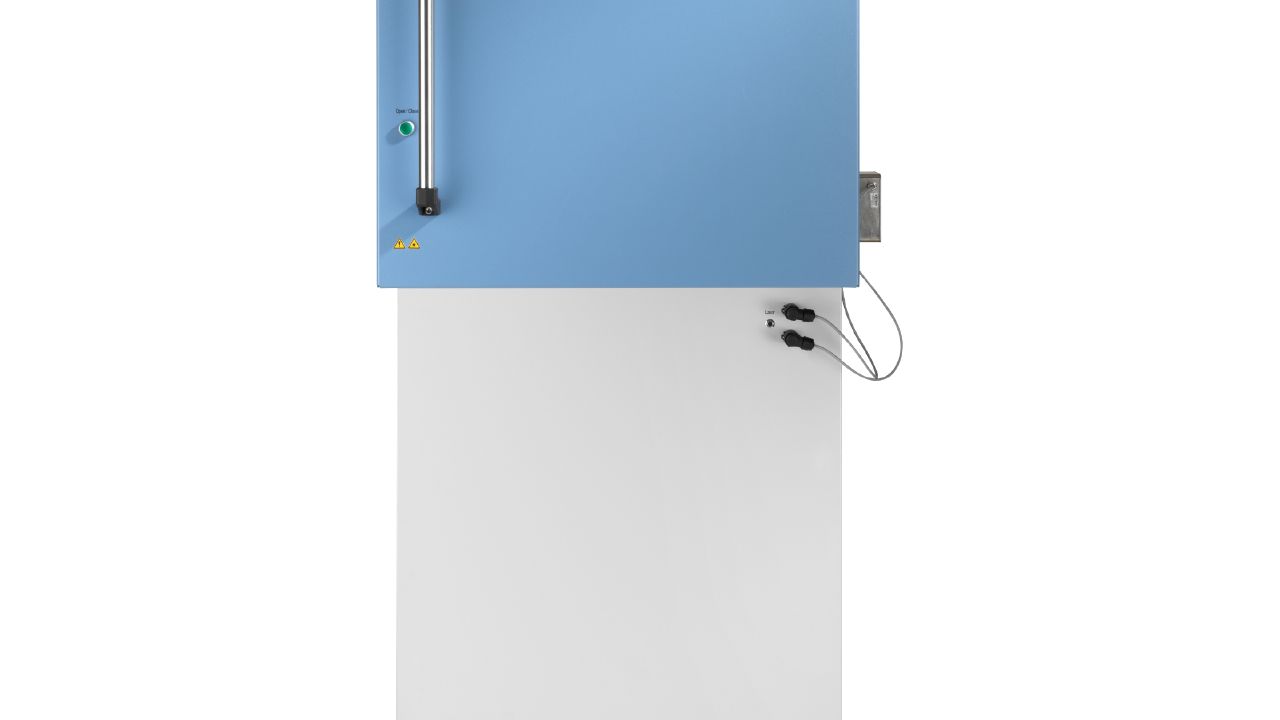

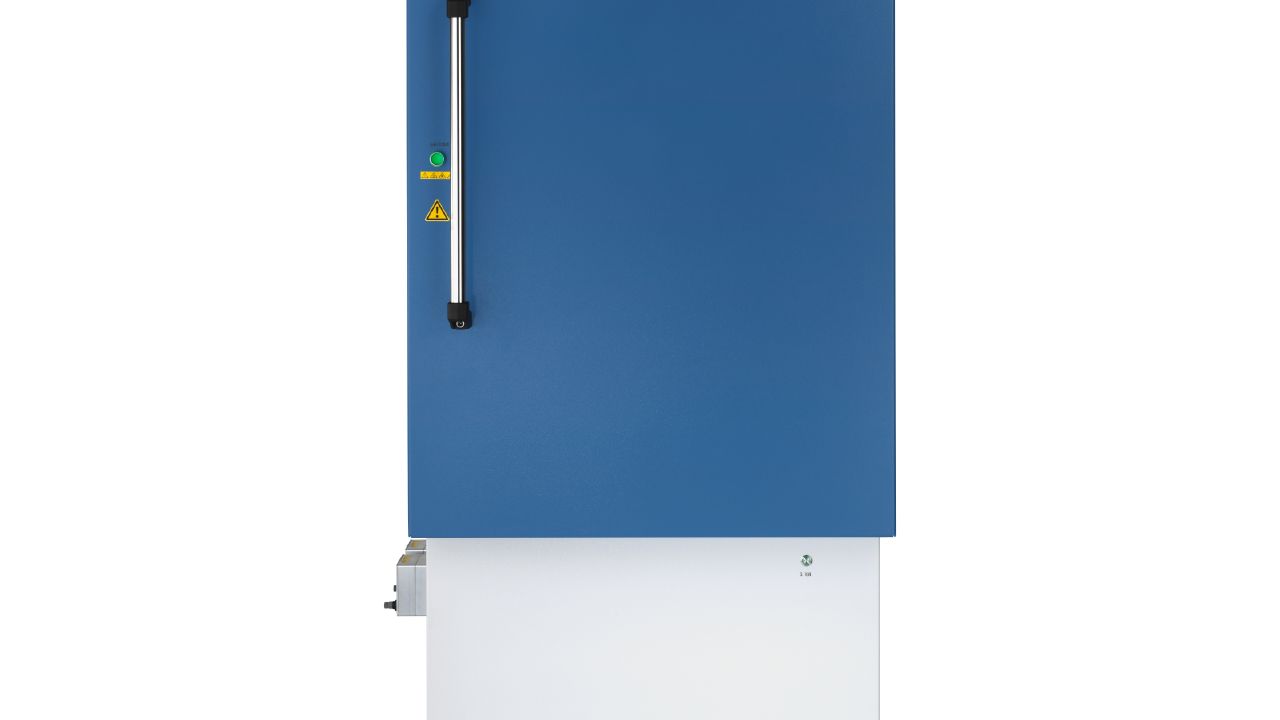

Chamber specifications
• 功耗：100 V至120 V/200 V至240 V (AC), 50 Hz至60Hz, max. 5 A
• Power plug：C20
• 重量：460 kg (1014.13 lb)
• Dimensions 13：W × H × D ｜ 0.90 m × 1.99 m × 1.53 m
(35.43 in × 78.35 in × 60.24 in)
• Wheels：lockable ｜ 4
• Door operation：manually operated, electrical closing
mechanism
• Ventilation rate：45 m3/h (meas.)
• Noise level：38 dB(A) (nom.)

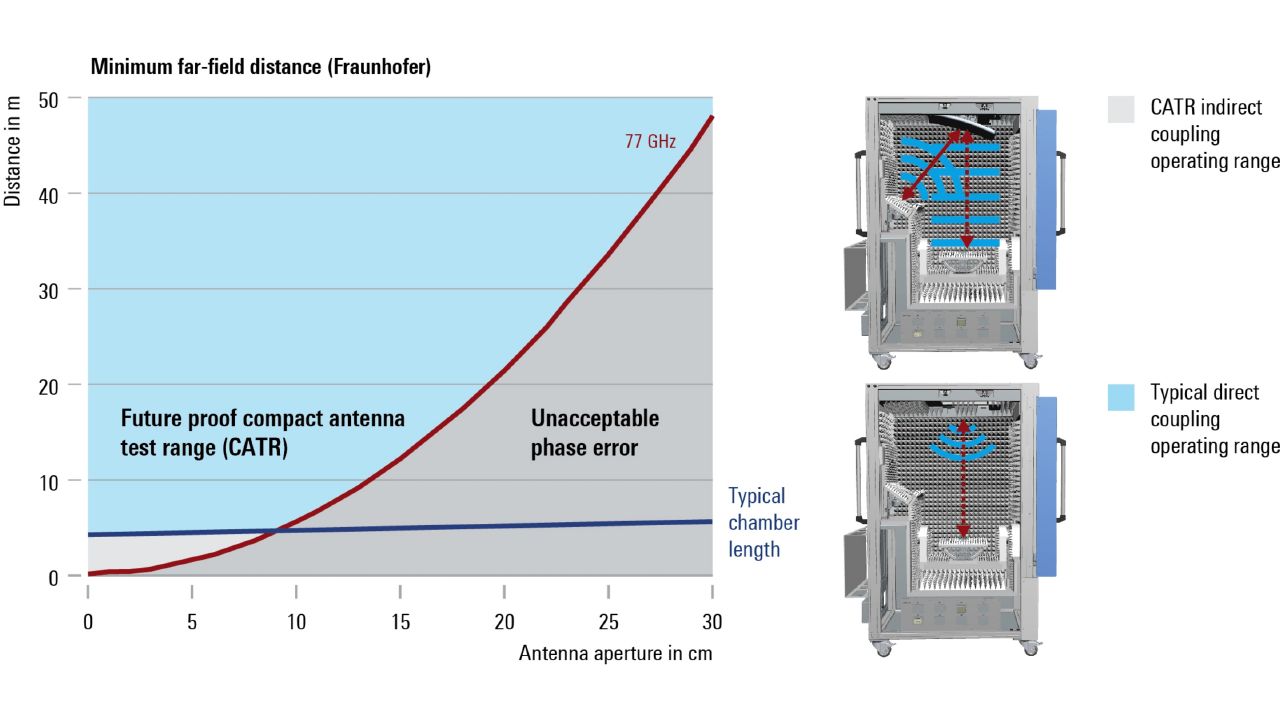

R&S®CATR-REFL1 CATR reflector
• Frequency range 14：6 GHz至90GHz
• Quiet zone size：Ø 30 cm
• Surface roughness：RMS ｜ < 1 µm
• 尺寸：54 cm × 56 cm (21.26 in × 22.05 in)
R&S®TS-F1ETRR1 Ethernet feedthrough
• Feedthrough type：1 × Gigabit Ethernet
• Functionality：rear side ｜ 3D positioner control
• side panel：DUT communications
R&S®TS-F1SD259 D-Sub feedthrough
• Feedthrough type：1 × D-Sub 9-pole, 1 × D-Sub 25-pole
• Functionality：side panel DUT communications 15
R&S®TS-F1POBB2 banana plug feedthrough
• Feedthrough type：1 × banana plug
• Functionality：DC power supply for DUT
• 电源：maximum voltage ｜ 48 V
• maximum current：5 A
R&S®TS-F1BCBB1 BNC feedthrough
• Feedthrough type：1 × BNC
• Functionality：rear side trigger output, 5 V TTL
R&S®TS-F1BCBB2 dual BNC feedthrough
• Feedthrough type：2 × BNC
R&S®TS-F1U2BA1 USB 2.0 feedthrough
• Feedthrough type：1 × USB 2.0
• Functionality：side panel DUT communications
• Maximum DUT size：Ø 30 cm
• Material：colorless polycarbonate
• Thickness：6 mm
• Accessories：clamping brackets
R&S®TS-F1WGEE1 WR-12 feedthrough
• Waveguide designator：Electronic Industries Alliance (EIA) WR-12
• Connector type：anti-cocking flange precision waveguide flange compatible
radar target simulator
• additional target distance：< 20 mm
R&S®ARC-F1ARFM feedthrough for R&S®AREG frontend external
• Feedthrough type：1 × R&S®AREG frontend external
R&S®ARC-FX90 universal feed antenna for R&S®ATS1500C
• In-band frequency range：60.0 GHz至90.0GHz
by changing WR-12 interface
• 10 dBi (nom.) 16
• insertion loss 17：1.5 dB (typ.) at 60 GHz至81GHz
R&S®ARC-FX90
• In-band frequency range：60.0 GHz至90.0GHz
• Polarization：vertical and horizontal polarization
possible 18
• Functionality：additional radar target distance 19 ｜ < 1 m
• insertion loss 20：1.5 dB (typ.) at 60 GHz至81GHz
enhanced detail presentation)
• Field of view：48° × 37°
• 精度：for values from +10 °C to +100 °C 21 ｜ ±2 °C (nom.)
• Communications interface：Ethernet, 100 Mbps
• 电源：power over Ethernet,
R&S®ARC-TEMP extreme temperature condition 22
• DUT load capability：weight, centered max. 4 kg
• Dimensions of DUT：maximum device size 23
• device height up to Ø 375 mm：< 135 mm
• device height up to Ø 150 mm：< 170 mm
• Temperature range：40 °C to +85 °C
• Temperature change, dynamic 24：10 °C to +55 °C +55 °C to -10 °C -40 °C to +85 °C +85 °C to -40 °C ｜ 4 min (meas.) 5 min (meas.) 15 min (meas.) 25 min (meas.)
• Air-in flow volume recommended：400 l/min
• Air-in flow temperature limits：60 °C to +125 °C
• Relative humidity range：50 % relative humidity,
noncondensing at +10 °C to +40 °C
• Controlling software：not provided;
the external temperature forcing system.
• Mechanical interface：air-in thread ½" 14 NPT
Movement range restriction for positioning system
• Inner axis：max. ±15°
• Outer axis：max. ±90°
• 17 Maximum 3.5 dB over frequency range：57 GHz至90GHz.
Basic configuration
• Designation：Type Order No.
• CATR reflector：CATR-REFL1 ｜ 1534.2307.02
• Ethernet feedthrough：TS-F1ETRR1 ｜ 1525.8729.02
• D-Sub feedthrough：TS-F1SD259 ｜ 1525.8835.02
Additional options
• Designation：Type Order No.
• Banana plug feedthrough：TS-F1POBB2 ｜ 1536.0353.02
• BNC feedthrough：TS-F1BCBB1 ｜ 1533.4070.02
• Dual BNC feedthrough：TS-F1BCBB2 ｜ 1533.4070.03
• USB 2.0 feedthrough：TS-F1U2BA1 ｜ 1525.8735.02
• WR-12 feedthrough：TS-F1WGEE1 ｜ 1541.8607.02
• Extreme temperature condition：ARC-TEMP ｜ 1541.8588.02
• Accessories for：alignment and calibration
• Designation：Type Order No.
• Three-path diode power sensor,：NRP18S ｜ 1419.0029.02
• 100 pW至200 mW, 10 MHz至18GHz
• Three-path diode power sensor,：NRP90S ｜ 1424.6421.03
• 100 pW至100 mW, 50 MHz至90GHz
• Thermal power sensor,：NRP90TWG ｜ 1700.2312.02
• 300 nW至100 mW, 60 GHz至90GHz
• USB power sensor cable, length: 5 m：NRP-ZKU ｜ 1419.0658.05
• Fixture for reflector alignment：CATR-FIX2U ｜ 1540.6300.02
R&S®ARC-DUTH1: interface drawing DUT fixture
• ment, technology systems and：networks & cybersecurity.
network with locations in more than 70 countries.
• More：Rohde&Schwarz certificates
型号与选件
• 官方型号：ATS1500C、ATS1000、ATS1800C、ATS800R
指标整理自官方文件：ATS1500C_specs_en_3608-2065-22_v0800.pdf
