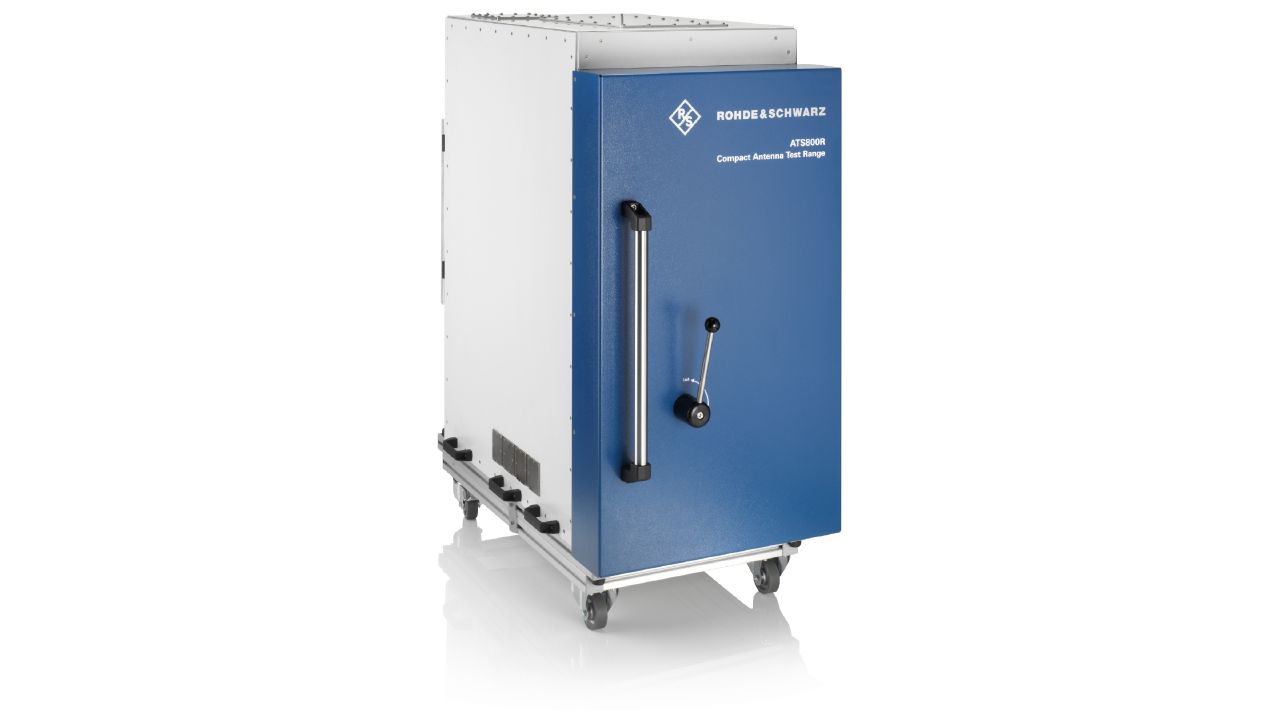

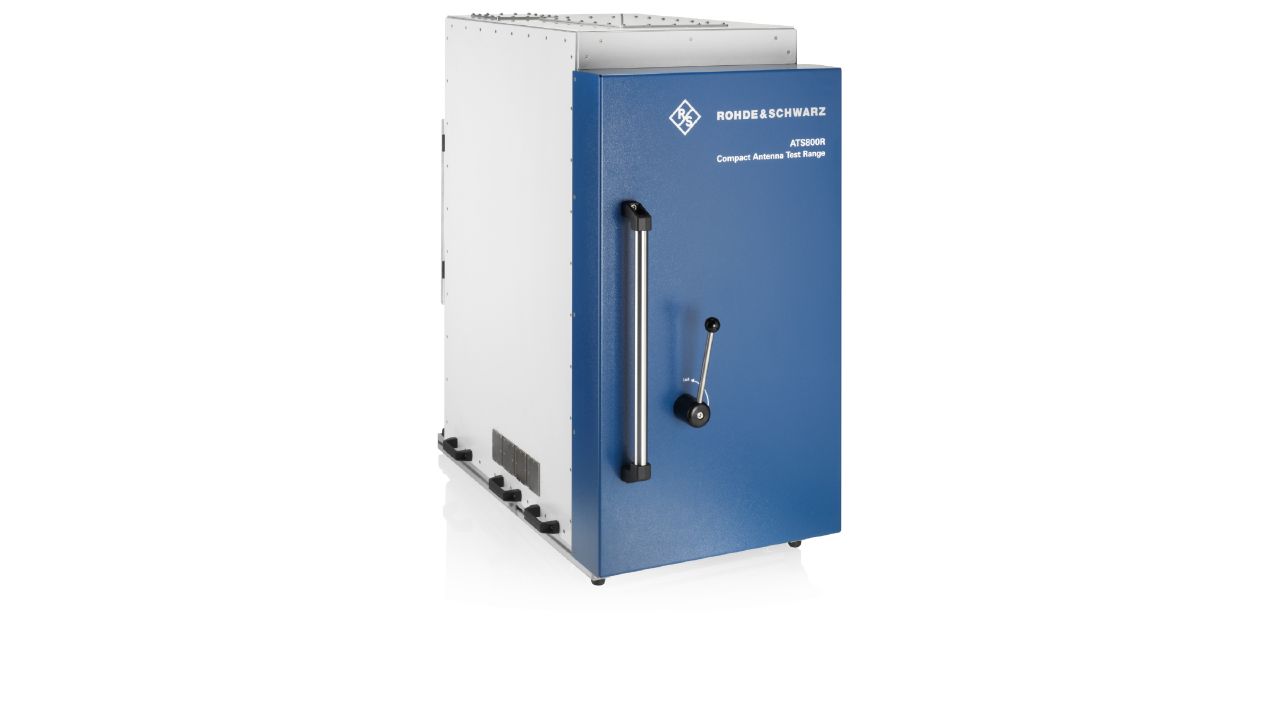

ATS800R CATR 机柜式暗箱可用于测试 5G NR 毫米波信号
R&S®ATS800R 是罗德与施瓦茨的 CATR 机柜式暗箱可用于测试 5G NR 毫米波信号。官方目录位于「天线测试系统和 OTA 测试暗箱」。官方标称频率范围：6 GHz至90GHz (meas.)。官方技术指标共 55 组、23。
产品简介
R&S®ATS800R CATR 机柜式天线测试系统是进行 5G 天线和设备表征的理想环境。
无线设备随处可见， 但相关技术却复杂精巧。 从新技术的标准化到产品设计和生产 ， 我们的测试与测量解决方案都可以帮助您解决这种复杂问题。 我们提供全面出色的产品组合 ， 帮助您快速将解决方案投入市场。
罗德与施瓦茨利用我们在全球知名的测试设备 ， 结合专门开发的系统软件和按需采购的组件， 为您提供个性化解决方案。 作为EMC和OTA测试市场的领导者 ， 我们的系统以其非凡的精度、 耐用性和可扩展性而闻名， 有助于无缝集成新兴的无线标准。 得益于模块化设计 ， 系统可升级、 灵活、 面向未来， 可用于从入门级研发到大型解决方案等多种应用。
本手册将介绍我们的空口(OTA)和天线测试解决方案， 帮助您在实验室突破极限。
有关空口(OTA)和天线测试解决方案的更多详细信息 ， 可访问罗德与施瓦茨网站。
核心参数
• 频率范围：6 GHz至90GHz (meas.)
• Shielding effectiveness 1：chamber ｜ > 60 dB (meas.)
• Feed antenna polarization：dual linear
• RF connectors：feed antenna H/V feedthrough ｜ 2 × PC 2.4 mm (f)
• link/DUT feedthrough：1 × PC 2.4 mm (f)
• Quiet zone size：Ø 20 cm (meas.)
• average amplitude ripple：< 0.5 dB (meas.)
• Total phase variation：at 28GHz ｜ ±7.5° (meas.)
功能与特点
• 第4页 R&S®TS8991： OTA性能测试系统简介
• 第5页 R&S®ATS1800C： 对天线、 模块或UE执行准确的远场表 征 ， 频率高达170 GHz
• 第6页 R&S®ATS800R： 超紧凑型CATR解决方案可用于天线表 征和5G FR2设备测试
• 第6页 R&S®CMQ： 在0.3 GHz至77 GHz范围内进行直接远场 OTA测量
• 第7页 R&S®TS7124射频屏蔽箱： 在300 MHz至18 GHz的频 率范围内进行可靠、 可重复的测量
• 第7页 R&S®DST200： 在400 MHz至18 GHz的频率范围内进 行无线设备准确辐射测试
• 第8页 R&S®CMW-Z10： 具有一流的屏蔽效能和卓越的耦合特 性 ， 频率最高8 GHz
• 第8页 适合各种尺寸和预算的天线和射频 模块测试解决方案
• 第9页 R&S®ATS1000天线测试系统： 进行5G和毫米波天线测 试
• 第9页 基站测试 紧凑型5G大规模MIMO基站测试解决方案
产品型号
• 官方型号：ATS800R、CATR-PTTR
资源下载
详细指标请见 ATS800R 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®ATS800R 的官方技术指标，共 55 个指标组、231 项。
参数名以行业通用中文术语为主（其中 190 项保留官方规格书原文），数值与单位保留官方规格书原样。
CATR BASED COMPACT
• 5G NR mmWAVE TEST CHAMBER
General RF parameters
• 频率范围：6 GHz至90GHz (meas.)
• Shielding effectiveness 1：chamber ｜ > 60 dB (meas.)
• Feed antenna polarization：dual linear
• RF connectors：feed antenna H/V feedthrough ｜ 2 × PC 2.4 mm (f)
• link/DUT feedthrough：1 × PC 2.4 mm (f)

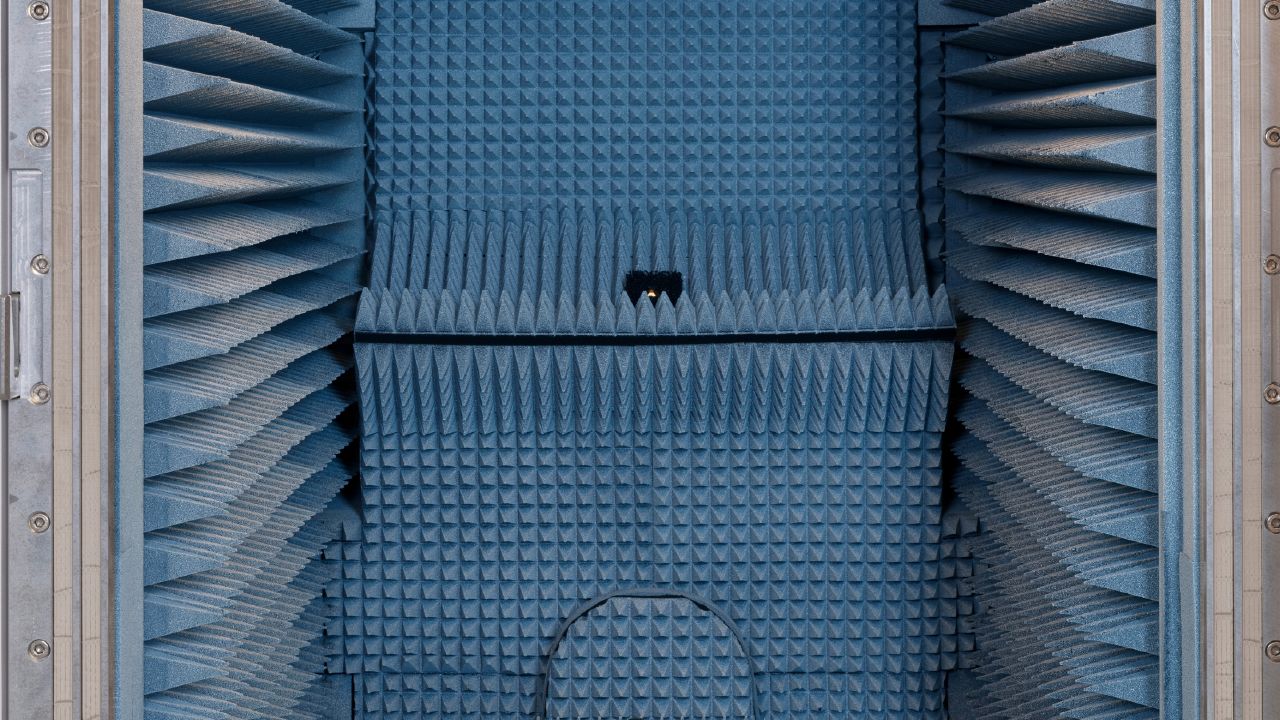

Quality of quiet zone 2
• Quiet zone size：Ø 20 cm (meas.)
• average amplitude ripple：< 0.5 dB (meas.)
• Total phase variation：at 28GHz ｜ ±7.5° (meas.)
• at 39 GHz：±10° (meas.)

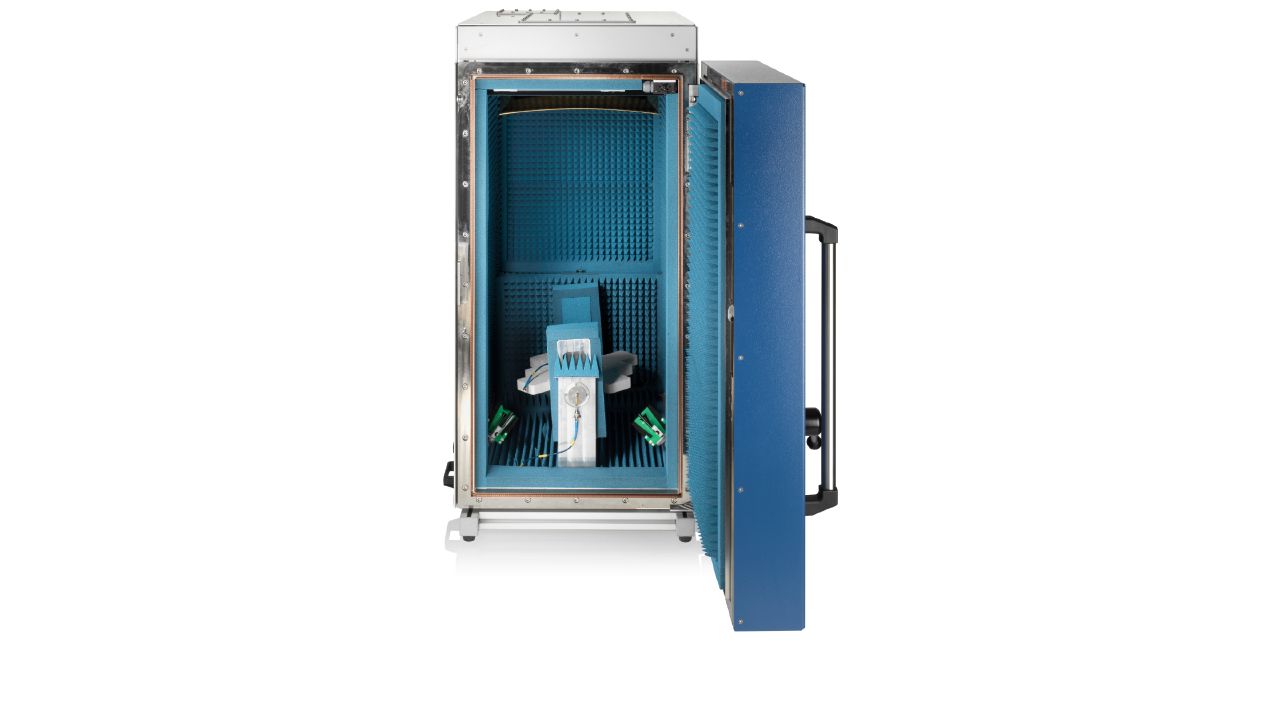

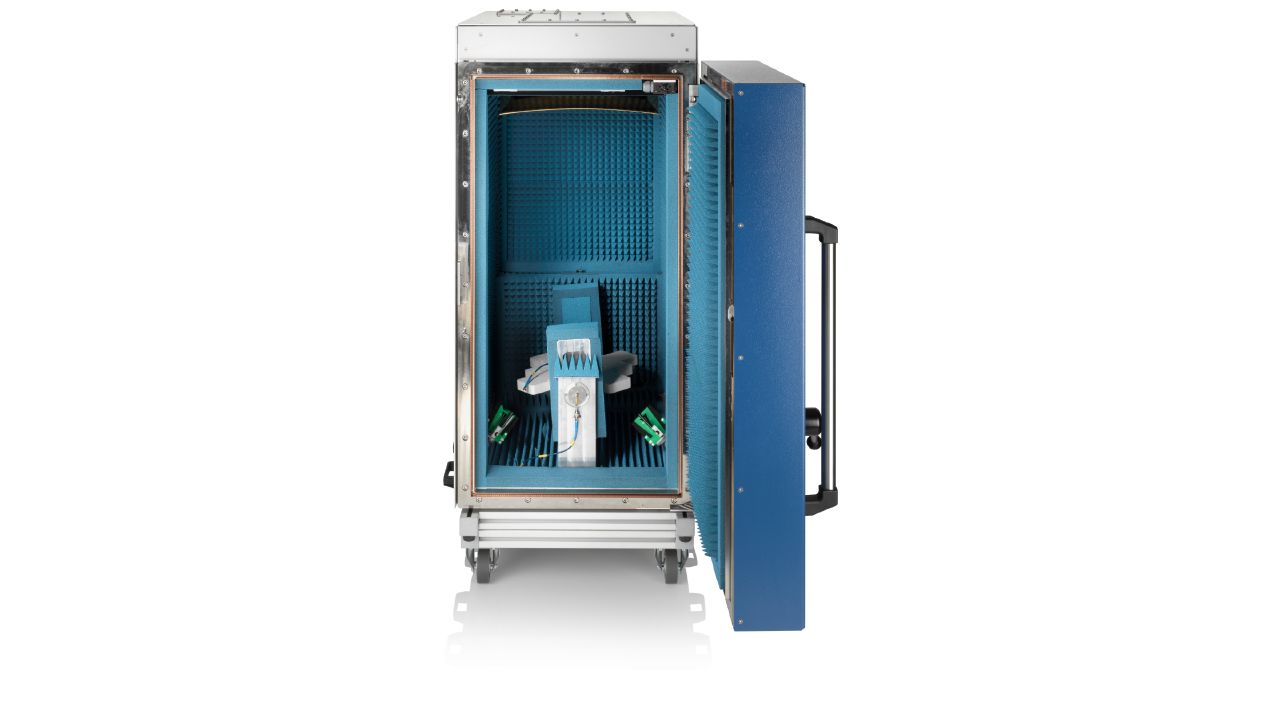

Chamber specifications
• DUT load capability：static, centered ｜ 5 kg
• on positioner, centered：2.5 kg
• 电源：input ｜ 100 V至240 V AC, max. 1.4 A
• output：24 V, max. 5 A
• Power plug：C13
• 重量：wheels mounted approx. 150 kg (330.7 lb)
• rackmounted：approx. 300 kg (661.4 lb)
• 尺寸：wheels mounted (W × H × D) ｜ 0.69 m × 1.42 m × 1.21 m
(27.17 in × 55.91 in × 47.64 in)
• rackmounted (W × H × D)：0.69 m × 1.98 m × 1.21 m
(27.17 in × 77.95 in × 47.64 in)
• Wheels：rear lockable ｜ 4
• Door operation：manually operated,
manual closing mechanism
• Ventilation rate：140 m3/h (nom.)
• Noise level：38 dB(A) (nom.)
Feedthroughs
• Unoccupied feedthroughs available：left ｜ 3
• right：4
• bottom, front：4
• bottom, rear：1
• back, top：2
Environmental conditions
• storage temperature range：10 °C to +50 °C
• Damp heat：75 % relative humidity,
Product conformity
• EU - EMC Directive 2014/30/EU：EN 61326-1
standard: EN 61010-1
• International：UL61010-1, CAN C22.2 No. 61010-1-04
• EU - RoHS Directive：EN IEC 63000
R&S®CATR-REFL3, CATR reflector, medium size
• Frequency range 4：6 GHz至90GHz (meas.)
• Quiet zone：Ø 20 cm
• Surface roughness：RMS ｜ < 1 μm
• 尺寸：43 cm × 44 cm (16.93 in × 17.32 in)
R&S®CATR-FEED3 feed antenna, for CATR system
• 频率范围：20 GHz至50GHz
• Polarization：dual linear
• RF connectors on feedthrough：2 × PC 1.85 mm (m)
• Cable length：350 mm
• Cable attenuation：20GHz 50GHz ｜ 2.25 dB (nom.) 4.0 dB (nom.)
• 增益：20GHz 50GHz ｜ 6.75 dBi (nom.) 10.95 dBi (nom.)
• Number of cables：2
• Feed holder：includes fixed feed holder for
R&S®ATS800R (model K03)
• 频率范围：6 GHz至35GHz
• Polarization：dual linear
• RF connectors：at antenna ｜ 2 × PC 2.92 mm (f)
• at feedthrough panel：2 × PC 2.92 mm (f)
• 增益：6GHz 35GHz ｜ 6 dBi (nom.) 14 dBi (nom.)
• 频率范围：22 GHz至67GHz
• Polarization：dual linear
• RF connectors：at antenna ｜ 2 × PC 1.85 mm (f)
• at feedthrough panel：2 × PC 1.85 mm (f)
• Gain 4：22GHz 44GHz ｜ 5.5 dBi (nom.) 9.3 dBi (nom.)
R&S®CATR-FE75 feed antenna with OMT, for CATR system
• 频率范围：45 GHz至77GHz
• Polarization：dual linear
• RF connectors：at antenna ｜ 2 × PC 1.35 mm (f)
• at feedthrough panel：2 × PC 1.35 mm (f)
• 增益：50GHz 75GHz ｜ 8.4 dBi (nom.) 11.1 dBi (nom.)
• 频率范围：59 GHz至92GHz
• Polarization：dual linear
• RF connectors：at antenna ｜ 2 × PC 1.35 mm (f)
• at feedthrough panel：2 × PC 1.35 mm (f)
• 增益：60GHz 90GHz ｜ 10.1 dBi (nom.) 11.2 dBi (nom.)
• 频率范围：59 GHz至92GHz
• Polarization：dual linear
• Waveguide interface：waveguide designator ｜ 2 × WR-12
• flange type：Rohde & Schwarz precision waveguide
UG-387/U-M
• 增益：60GHz 90GHz ｜ 10.1 dBi (nom.) 11.2 dBi (nom.)
R&S®CATR-ARC3 antenna arc
• 频率范围：1.7 GHz至18GHz
antennas)
• Polarization：dual polarized
• ARC range：front, left, right ｜ 13.5°
• back：27°

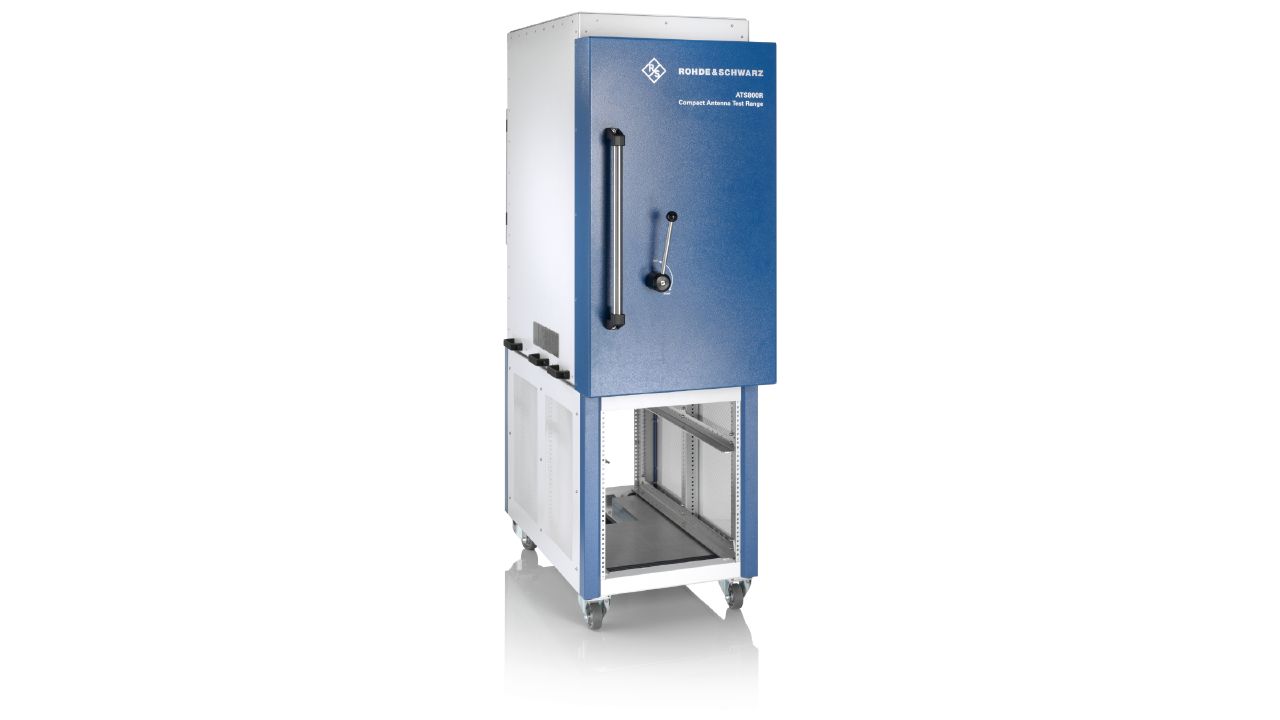

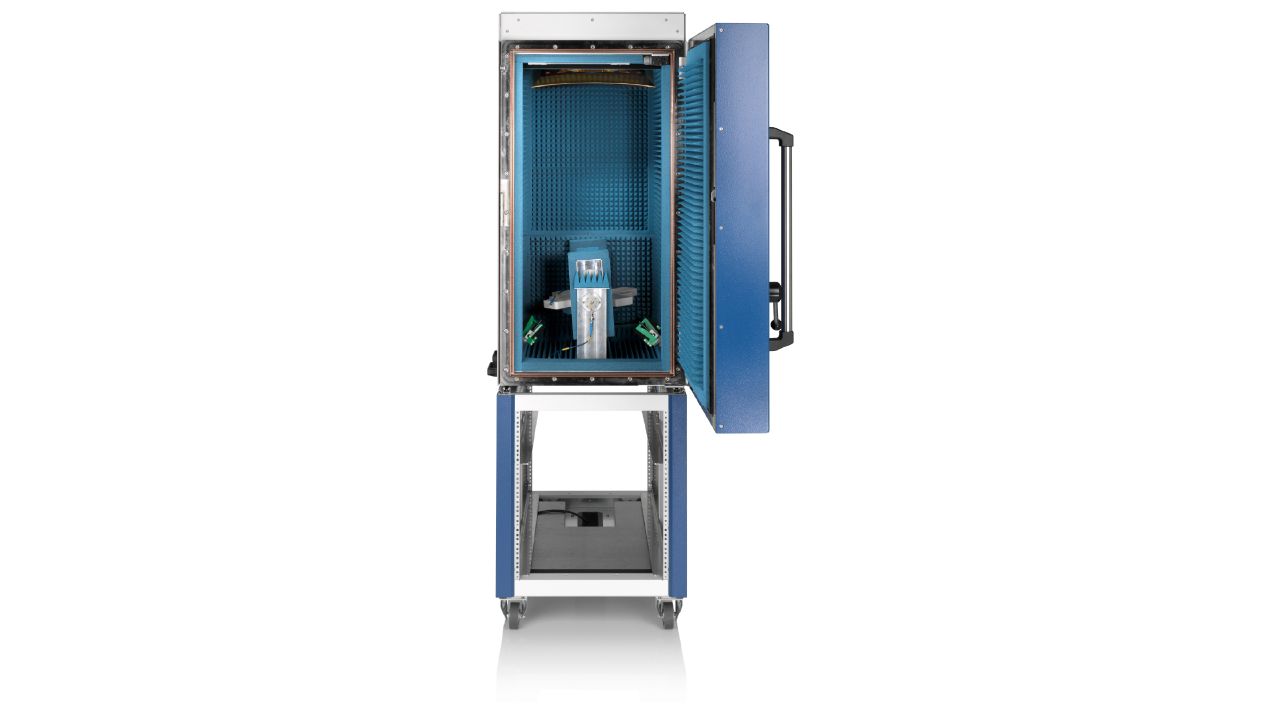

R&S®CATR-RACK1 base rack, for R&S®ATS800R mounting
• Instrument capacity：12 HU
• Sockets：C13 sockets ｜ 8
• maximum supply：max. 10 A per socket, max. 16 A total
• 重量：approx. 150 kg (330.7 lb)
• Maximum number of RRHs：2 (threads available)
• Hole pattern：50 mm × 50 mm (1.97 in × 1.97 in)
• Mounting surface：W × H ｜ 500 mm × 500 mm (19.68 in × 19.68 in)
• Maximum weight：20 kg (44.09 lb)

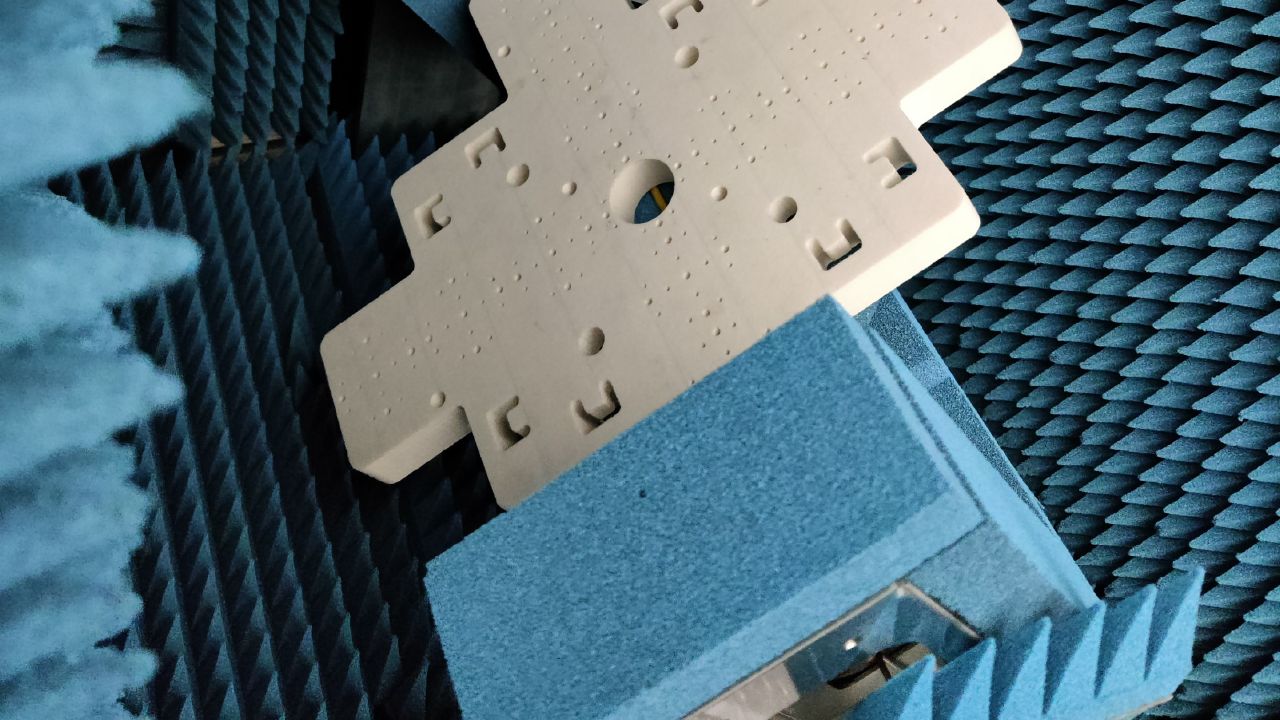

R&S®CATR-P3DR 3D positioner, for R&S®ATS800R
• Angular resolution：azimuth, elevation ｜ 0.01°
• Relative accuracy：elevation
• DUTs up to 1.5 kg：< 0.25° (meas.)
• DUTs up to 2.5 kg：< 0.50° (meas.)
• azimuth：≤ 0.10° (meas.)
• Rotating angle：maximum for azimuth, elevation ｜ ±182°
• Rotating speed：maximum for azimuth, elevation ｜ 45°/s
• DUT load capability：maximum weight ｜ 2.5 kg, centered
• maximum device size：Ø 360 mm
• Controller communications interface：USB
• Control：SCPI via local TCP/IP, GUI
• Application programming interfaces：API for C/C++/C#/VB.NET/MATLAB
• 电源：input ｜ 100 V至230 V, max. 1.85 A
• output：36 V, 4.44 A
• 重量：8 kg (17.64 lb)
• 频率范围：≤ 50GHz
• connector types：PC 2.4 mm female
R&S®CATR-PTTR tilt/tilt positioner, for R&S®ATS800R
• Angular resolution：inner/outer axis ｜ 0.01°
• Relative accuracy：inner/outer axis ｜ 0.5° (meas.)
• Rotating angle：maximum for inner/outer axis ｜ ±90°
• Rotating speed：maximum for inner/outer axis ｜ 45°/s
• DUT load capability：maximum weight ｜ 2 kg, centered
• maximum device size：370 mm × 270 mm
• Controller communications interface：USB
• Control：SCPI via local TCP/IP, GUI
• Application programming interfaces：API for C/C++/C#/VB.NET/MATLAB
• 电源：input ｜ 100 V至230 V, max. 1.85 A
• output：36 V, 4.44 A
• 重量：8 kg (17.64 lb)
• Controllable axis：CATR-P3DR ｜ 2 (rotation)
• CATR-PTTR：2 (tilt)
deflection of lever
• Control interfaces and modes：joy stick continuous mode
• buttons：continuous mode
• Control cable length：3 m
R&S®CATR-TEMP1 extreme temperature condition option
• DUT load capability：weight, centered max. 10 kg
Figures on page 11)
• device height up to Ø 410 mm：< 142 mm
• device height up to Ø 350 mm：< 167 mm
• device height up to Ø 140 mm：< 187 mm
• Temperature range：40 °C to +85 °C
• Temperature change 5：10 °C to +55 °C (3GPP range) +55 °C to -10 °C (3GPP range) -40 °C to +85 °C +85 °C to -40 °C ｜ 3 min (meas.) 4 min (meas.) 9 min (meas.) 13 min (meas.)
• Air-in flow temperature limits：60 °C to +125 °C
• Relative humidity range：50 % relative humidity,
noncondensing at +10 °C to +40 °C
• Controlling software：not provided;
the external temperature forcing system.
• Mechanical interface：air-in thread ½" 14 NPT
• 重量：6 kg (13.23 lb)
light available
• Field of view：48° × 37°
• 精度：for values from +10 °C to +100 °C ｜ ±2 °C (nom.)
• Communications interface：Ethernet
R&S®CATR-MIMOA 4x4 MIMO anker
• Number of dual polarized antennas：2
• Antenna mounting：swivel ball or fixed
• Adjustability：in Y-axis, from QZ center ｜ ±200 mm
• RF connector：back, bottom ｜ 4 × SMA feedthrough (f)
R&S®CATR-PLTE3 coupling plate, for FR1
• 频率范围：300 MHz至6GHz
• RF interface：on feedthrough ｜ 1 × N
• on coupling plate：1 × SMA (f)
• Outer dimensions：330 mm × 336.5 mm (12.99 in × 13.25 in)
R&S®CATR-HFIXR phantom fixture
• Maximum DUT weight：5 kg (11.02 lb)
• Adjustment：two axes by micrometer adjuster
• range：±6.5 mm
• Functionality：mandatory option for using
R&S®CATR-FR30 fixed feed holder, for R&S®CATR-FE30
• Cable length：400 mm
• Connector type：2 × PC 2.92 mm (m)
• 衰减：6GHz 35GHz ｜ 0.45 dB (nom.) 1.15 dB (nom.)
• Number of cables：2
R&S®CATR-FR60B fixed feed holder, for R&S®CATR-FE60B
• Cable length：450 mm
• Connector type：2 × PC 1.85 mm (m)
• 衰减：40GHz 60GHz ｜ 2.77 dB (nom.) 3.49 dB (nom.)
• Number of cables：2
R&S®CATR-FR75 fixed feed holder, for R&S®CATR-FE75
• Cable length：450 mm
• Connector type：2 × PC 1.35 mm (m)
• 衰减：50GHz 75GHz ｜ 4.8 dB (nom.) 5.9 dB (nom.)
• Number of cables：2
• Cable length：450 mm
• Connector type：2 × PC 1.35 mm (m)
• 衰减：60GHz 90GHz ｜ 5.3 dB (nom.) 6.6 dB (nom.)
• Number of cables：2
• Cable length：500 mm
• Waveguide interface：waveguide designator ｜ 2 × WR-12
• flange type：compatible with flange types UG-387/U
• 衰减：60GHz 90GHz ｜ 2.0 dB (nom.) 1.6 dB (nom.)
• Number of cables：2
• Feedthrough panel：included waveguide designator ｜ 2 × WR-12
Not compatible with R&S®CATR-TEMP1.
• Cable length：500 mm
• Waveguide interface：waveguide designator ｜ 1 × WR-12
以上为前 166 项指标；完整指标（共 231 项）见官方规格书（本页底部「资源下载」）。
