    罗德与施瓦茨 · Rohde & Schwarz
    BBA130 宽带放大器
    R&S®BBA130 是罗德与施瓦茨的宽带放大器。官方目录位于「放大器 / 宽带放大器」。官方标称频率范围：80 MHz至1GHz instantaneously。官方技术指标共 93 组、957 项，详见「详细指标」。
    产品简介
    R&S®BBA130 是首个可调 A/AB 类宽带放大器，频率范围介于 80 MHz 至 6 GHz，射频输出功率高达 13000 W。
    R&S®BBA130宽带放大器提供丰富的设置选项， 便于您根据特定应用调整输出信号。 在操作过程中， 您可以在A类和AB类之间调整晶体管的工作类型， 也可以在输出端选择最大输出功率或较高的失配容限。
    R&S®BBA130宽带放大器主要用于射频组件开发、 生产与质检过程中的设计和产品验证测试。

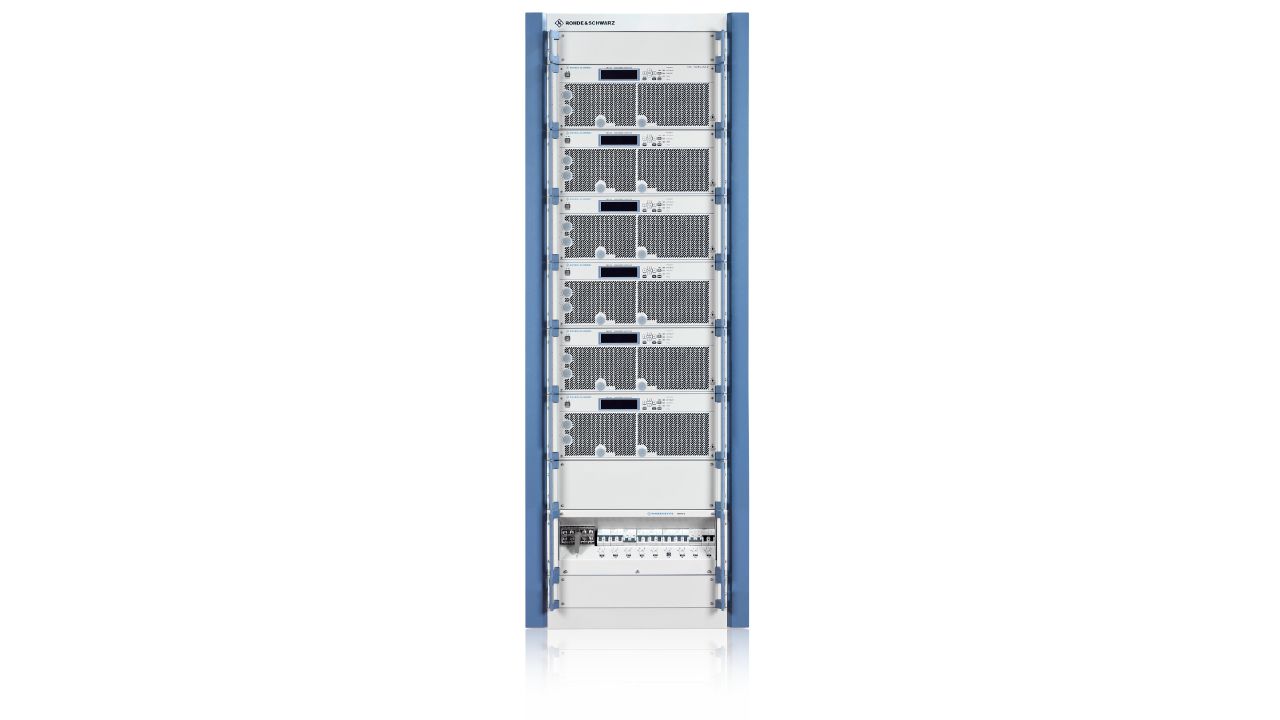

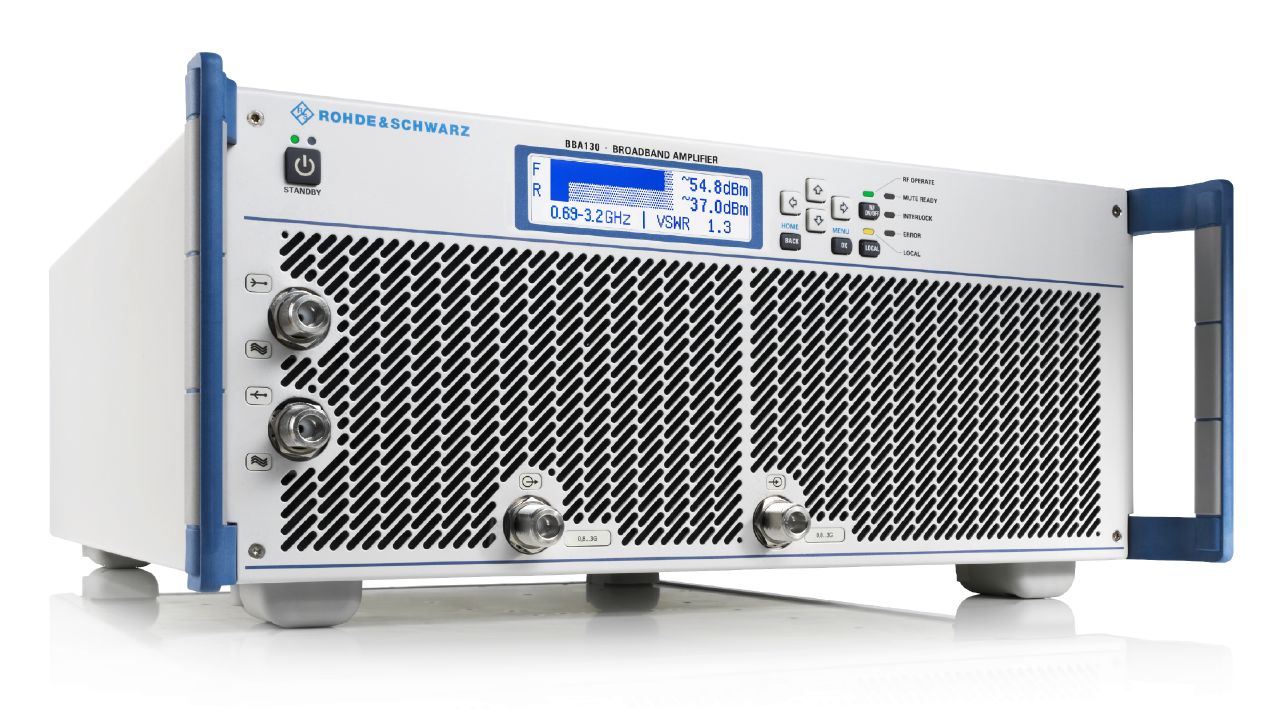

    R&S®BBA130宽带放大器采用模块化的轻型设计， 并对支持的频段做了专门的优化。 R&S®BBA130提供台式型号和架式型号。 低功率的R&S®BBA130放大器采用标准的19英寸机架尺寸， 高度4U， 可以用作台式仪器， 也可以安装在机架上。 大功率的R&S®BBA130宽带放大器必须安装在机架上。 您可以通过显示屏和按钮或Web浏览器手动操作放大器， 也可通过远程控制接口对放大器进行自动化控制。
    R&S®BBA130模块化的设计允许您在后续对其进行功率及支持频率的升级。 罗德与施瓦茨全面的服务理念和全球化的备件供应提升了客户的信任和信心。
    核心参数
    • 频率范围：80 MHz至1GHz instantaneously
    • 输出功率：output mode: high power min. 100 W (50.0 dBm)
    • 噪声系数：at maximum gain of nom. 70 dB nom. < 10 dB
    • Nominal output load：50 Ω
    • Nominal output power：100 W (50.0 dBm)
    • Output power at 1 dB compression：min. 70 W (48.5 dBm)
    • Nominal power gain：at 400MHz nom. 51.9 dB
    • Gain flatness：< ±3 dB
    功能与特点
    • 三种频率范围：
    • 80 MHz至1 GHz
    • 690 MHz至3.2 GHz
    • 2.5 GHz至6 GHz
    • 输出功率： 22 W至13 kW
    • 晶体管工作类型可在A类和AB类之间调整

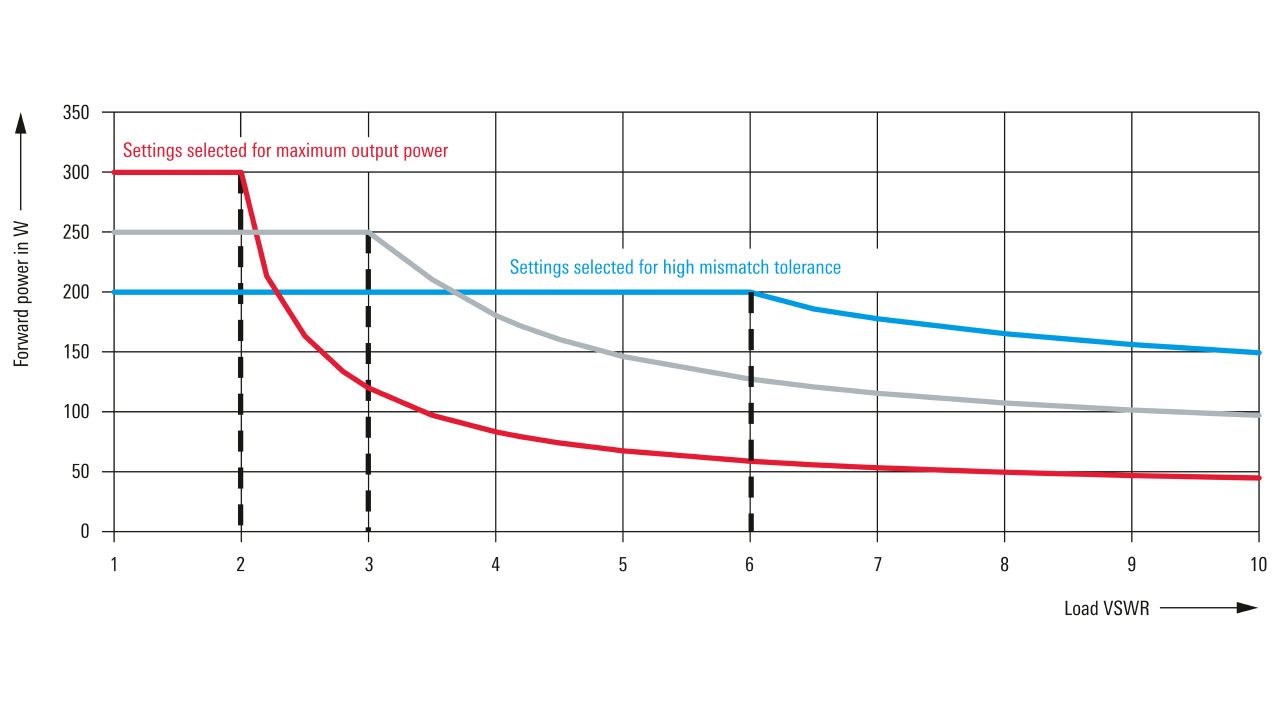

    • 可在最大输出功率或较高失配容限间调 整： 适用于调幅、 调频、 调相和脉冲调制
    • 三年保修和灵活的服务等级协议 R&S®BBA130型号概览 应用广泛的放大器

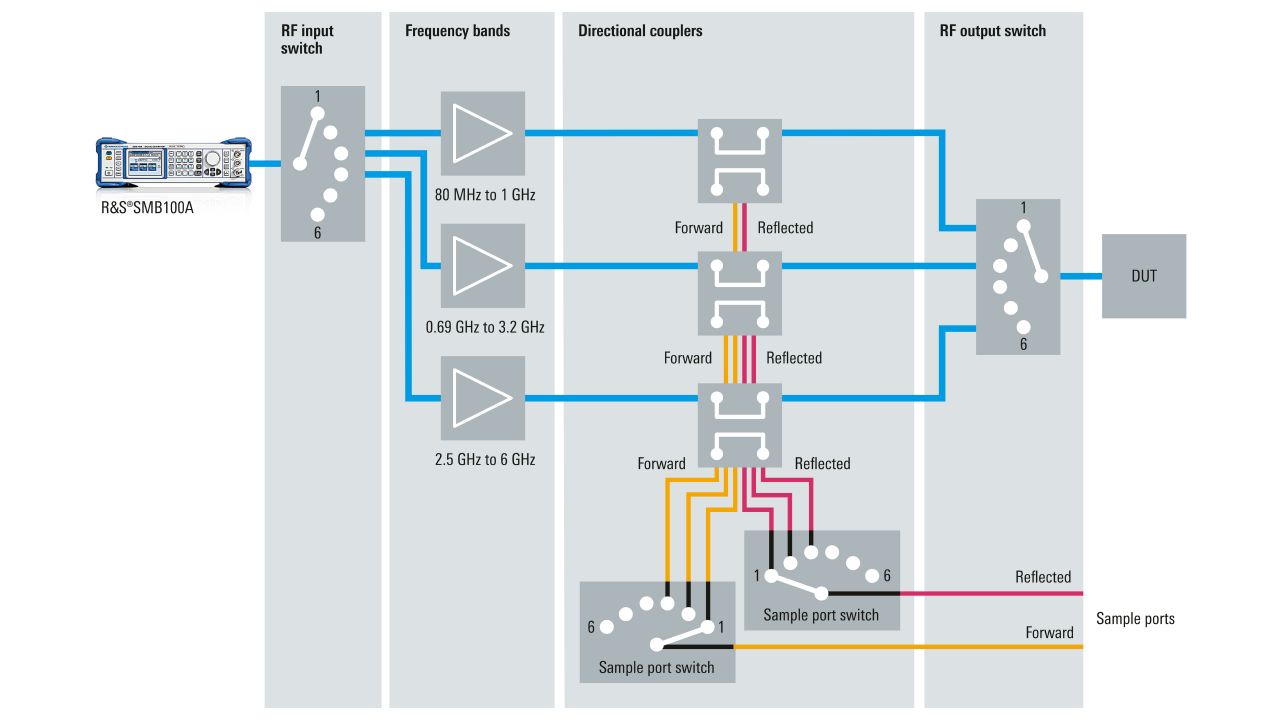

    • 第4页 一体化架构
    • 第6页 灵活的控制和操作
    产品型号
    • 官方型号：BBA130、DC0、V
    资源下载
    详细指标请见 BBA130 详细指标页。
    罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库





    以下为 R&S®BBA130 的官方技术指标，共 93 个指标组、957 项。
    参数名以行业通用中文术语为主（其中 787 项保留官方规格书原文），数值与单位保留官方规格书原样。
    WEEE Europe, Directive 2002/96/EC:
    • households. Separate collection necessary. Ask Rohde & Schwarz representatives about recovery.
    R&S®BBA130-BC100, power class: 70 W P1dB or 100 W Psat 1
    • 频率范围：80 MHz至1GHz instantaneously
    • Nominal output load：50 Ω
    • Nominal output power：100 W (50.0 dBm)
    • 输出功率：output mode: high power min. 100 W (50.0 dBm)
    • Output power at 1 dB compression：min. 70 W (48.5 dBm)
    • Nominal power gain：at 400MHz nom. 51.9 dB
    • Gain flatness：< ±3 dB
    • Third-order intermodulation (IM：2-tone at 42.5 dBm/tone, 1MHz spacing nom. < -20 dBc
    • 谐波：at 70 W, class A ｜ < -20 dBc
    • Spurious：at 70 W, class A, carrier offset > 100kHz nom. -80 dBc, max. -65 dBc
    • 噪声系数：at maximum gain of nom. 70 dB nom. < 10 dB
    • Gain adjustment：> 15 dB
    • Bias adjustment：continuous adjustment between class A
    • adjustment：Psat at VSWR of 2:1 (high power mode)
    • Nominal input impedance：50 Ω
    • Input VSWR：at 50 Ω max. 2:1
    • Maximum input level：RF ｜ +15 dBm
    • Nominal output impedance：50 Ω
    • Output mismatch tolerance：VSWR < set load tolerance without foldback
    • Output mismatch protection, VSWR：100 %, without damage
    • for rackmounting：1/1 19", 4 HU
    • 重量：approx. 16 kg (35 lb)
    • RF sample port：forward output power, optional N female
    • reflected output power, optional：N female
    • Detected sample port：forward output power, optional N female
    • reflected output power, optional：N female
    • Rated current (high power mode) 2：at 110 V ｜ 8.6 A
    • at 230 V：4.1 A
    • Rated power：RFcw = 100 W (RMS), VSWR = 1 ｜ 930 VA
    R&S®BBA130-BC180, power class: 140 W P1dB or 180 W Psat 3
    • 频率范围：80 MHz至1GHz instantaneously
    • Nominal output load：50 Ω
    • Nominal output power：180 W (52.6 dBm)
    • 输出功率：output mode: high power min. 180 W (52.6 dBm)
    • Output power at 1 dB compression：< 400MHz min. 140 W (51.5 dBm) ≥ 00 min. 125 W (50.9 dBm)
    • Nominal power gain：at 400MHz nom. 54.4 dB
    • Gain flatness：< ±3 dB
    • Third-order intermodulation (IM：2-tone at 44.9 dBm/tone, 1MHz spacing nom. < -20 dBc
    • 谐波：at 125 W, class A, ｜ < -20 dBc
    • at 125 W, class A, 320 MHz to 550 MHz：< -17 dBc
    • Spurious：at 125 W, class A, carrier offset > 100kHz nom. -80 dBc, max. -65 dBc
    • 噪声系数：at maximum gain of nom. 70 dB nom. < 10 dB
    • Gain adjustment：> 15 dB
    • Bias adjustment：continuous adjustment between class A
    • adjustment：Psat at VSWR of 2:1 (high power mode)
    • Nominal input impedance：50 Ω
    • Input VSWR：at 50 Ω max. 2:1
    • Maximum input level：RF ｜ +15 dBm
    • Nominal output impedance：50 Ω
    • Output mismatch tolerance：VSWR < set load tolerance without foldback
    • Output mismatch protection, VSWR：100 %, without damage
    • for rackmounting：1/1 19", 4 HU
    • 重量：approx. 16 kg (35 lb)
    • RF sample port：forward output power, optional N female
    • reflected output power, optional：N female
    • Detected sample port：forward output power, optional N female
    • reflected output power, optional：N female
    • 47 Hz至63Hz ± 6 %
    • Rated current (high power mode) 4：at 110 V ｜ 8.6 A
    • at 230 V：4.1 A
    • Rated power：RFcw = 180 W (RMS), VSWR = 1 ｜ 930 VA
    R&S®BBA130-BC240, power class: 175 W P1dB or 240 W Psat 5
    • 频率范围：80 MHz至1GHz instantaneously
    • Nominal output load：50 Ω
    • Nominal output power：240 W (53.8 dBm)
    • 输出功率：output mode: high power min. 240 W (53.8 dBm)
    • Output power at 1 dB compression：< 400MHz min. 175 W (52.4 dBm) > 400MHz min. 160 W (52.0 dBm)
    • Nominal power gain：at 400MHz nom. 55.4 dB
    • Gain flatness：< ±3 dB
    • Third-order intermodulation (IM：2-tone at 46.0 dBm/tone, 1MHz spacing nom. < -26 dBc
    • 谐波：at 160 W, class A, ｜ < -20 dBc
    • at 160 W, class A, 320 MHz to 550 MHz：< -17 dBc
    • Spurious：at 160 W, class A, carrier offset > 100kHz nom. -80 dBc, max. -65 dBc
    • 噪声系数：at maximum gain of nom. 65 dB nom. < 10 dB
    • Gain adjustment：> 15 dB
    • Bias adjustment：continuous adjustment between class A
    • adjustment：Psat at VSWR of 2:1 (high power mode)
    • Nominal input impedance：50 Ω
    • Input VSWR：at 50 Ω max. 2:1
    • Maximum input level：RF ｜ +15 dBm
    • Nominal output impedance：50 Ω
    • Output mismatch tolerance：VSWR < set load tolerance without foldback
    • Output mismatch protection, VSWR：100 %, without damage
    • for rackmounting：1/1 19", 4 HU
    • 重量：approx. 21 kg (46 lb)
    • RF sample port：forward output power, optional N female
    • reflected output power, optional：N female
    • Detected sample port：forward output power, optional N female
    • reflected output power, optional：N female
    • Rated current (high power mode) 6：at 200 V ｜ 9.5 A
    • at 230 V：8.3 A
    • Rated power：RFcw = 240 W (RMS), VSWR = 1 ｜ 1.9 kVA
    R&S®BBA130-BC350, power class: 275 W P1dB or 350 W Psat 7
    • 频率范围：80 MHz至1GHz instantaneously
    • Nominal output load：50 Ω
    • Nominal output power：350 W (55.4 dBm)
    • 输出功率：output mode: high power < 400MHz min. 340 W (55.3 dBm) ≥ 00 min. 300 W (54.8 dBm)
    • Output power at 1 dB compression：< 400MHz min. 275 W (54.4 dBm) ≥ 00 min. 225 W (53.5 dBm)
    • Nominal power gain：at 400MHz nom. 57.4 dB
    • Gain flatness：< ±3 dB
    • Third-order intermodulation (IM：2-tone at 47.5 dBm/tone, 1MHz spacing nom. < -23 dBc
    • 谐波：at 250 W, class A, ｜ < -20 dBc
    • at 250 W, class A, 320 MHz to 550 MHz：< -17 dBc
    • Spurious：at 250 W, class A, carrier offset > 100kHz nom. -80 dBc, max. -65 dBc
    • 噪声系数：at maximum gain of nom. 65 dB nom. < 10 dB
    • Gain adjustment：> 15 dB
    • Bias adjustment：continuous adjustment between class A
    • adjustment：Psat at VSWR of 2:1 (high power mode)
    • Nominal input impedance：50 Ω
    • Input VSWR：at 50 Ω max. 2:1
    • Maximum input level：RF ｜ +15 dBm
    • Nominal output impedance：50 Ω
    • Output mismatch tolerance：VSWR < set load tolerance without foldback
    • Output mismatch protection, VSWR：100 %, without damage
    • for rackmounting：1/1 19", 4 HU
    • 重量：approx. 21 kg (46 lb)
    • RF sample port：forward output power, optional N female
    • reflected output power, optional：N female
    • Detected sample port：forward output power, optional N female
    • reflected output power, optional：N female
    • Rated current (high power mode) 8：at 200 V ｜ 9.5 A
    • at 230 V：8.3 A
    • Rated power：RFcw = 350 W (RMS), VSWR = 1 ｜ 1.9 kVA
    R&S®BBA130-BC750, power class: 550 W P1dB or 750 W Psat 9
    • 频率范围：80 MHz至1GHz instantaneously
    • Nominal output load：50 Ω
    • Nominal output power：750 W (58.7 dBm)
    • 输出功率：output mode: high power < 400MHz min. 750 W (58.7 dBm) ≥ 00 < 740MHz min. 650 W (58.1 dBm) ≥ 0MHz min. 600 W (57.8 dBm)
    • Output power at 1 dB compression：< 400MHz min. 550 W (57.4 dBm) ≥ 00 min. 480 W (56.8 dBm)
    • Nominal power gain：at 400MHz nom. 60.4 dB
    • Gain flatness：< ±3 dB
    • Third-order intermodulation (IM：2-tone at 50.8 dBm/tone, 1MHz spacing nom. < -23 dBc
    • 谐波：at 500 W, class A, ｜ < -20 dBc
    • at 500 W, class A, 320 MHz to 550 MHz：< -17 dBc
    • Spurious：at 500 W, class A, carrier offset > 100kHz nom. -80 dBc, max. -70 dBc
    • 噪声系数：at maximum gain of nom. 75 dB nom. < 10 dB
    • Gain adjustment：> 15 dB
    • Bias adjustment：continuous adjustment between class A
    • adjustment：Psat at VSWR of 2:1 (high power mode)
    • Nominal input impedance：50 Ω
    • Input VSWR：at 50 Ω max. 2:1
    • Maximum input level：RF ｜ +15 dBm
    • Nominal output impedance：50 Ω
    • Output mismatch tolerance：VSWR < set load tolerance without foldback
    • Output mismatch protection, VSWR：100 %, without damage
    • for rackmounting：1/1 19", 4 HU
    • 重量：approx. 33 kg (73 lb)
    • RF sample port：forward output power, optional N female
    • reflected output power, optional：N female
    • Detected sample port：forward output power, optional N female
    • reflected output power, optional：N female
    • Rated current (high power mode)：10 max. 16 A
    • Rated power：RFcw = 750 W (RMS), VSWR = 1 ｜ 3.0 kVA
    R&S®BBA130-BC1500, power class: 1000 W P1dB or 1500 W Psat 11
    • 频率范围：80 MHz至1GHz instantaneously
    • Nominal output load：50 Ω
    • Nominal output power：1500 W (61.7 dBm)
    • 输出功率：output mode: high power < 400MHz min. 1400 W (61.5 dBm) ≥ 00 < 740MHz min. 1200 W (60.8 dBm) ≥ 0 min. 1100 W (60.4 dBm)
    • Output power at 1 dB compression：< 400MHz min. 1000 W (60.0 dBm) ≥ 00 min. 850 W (59.3 dBm)
    • Nominal power gain：at 400MHz nom. 63.4 dB
    • Gain flatness：< ±3.5 dB
    • Third-order intermodulation (IM：2-tone at 53.3 dBm/tone, 1MHz spacing nom. < -20 dBc
    • 谐波：at 1000 W, class A, ｜ < -20 dBc
    • at 1000 W, class A, 320 MHz to 550 MHz：< -17 dBc
    • Spurious：at 1000 W, class A, nom. -80 dBc, max. -70 dBc
    carrier offset > 100 kHz
    • 噪声系数：at maximum gain of nom. 72 dB nom. < 10 dB
    • Gain adjustment：> 15 dB
    • Bias adjustment：continuous adjustment between class A
    • adjustment：Psat at VSWR of 2:1 (high power mode)
    • Nominal input impedance：50 Ω
    • Input VSWR：at 50 Ω max. 2:1
    • Maximum input level：RF ｜ +15 dBm
    • Nominal output impedance：50 Ω
    • Output mismatch tolerance：VSWR < set load tolerance without foldback
    • Output mismatch protection, VSWR：100 %, without damage
    • 尺寸：rack setup ｜ 19" rack, 12 HU, depth: 800 mm (31.5 in)
    • 重量：amplifier system incl. rack approx. 120 kg (265 lb)
    • RF input port：rear panel N female
    • RF output port：rear panel ｜ 7/16 DIN female
    • RF sample port：forward output power, optional N female
    • reflected output power, optional：N female
    • Detected sample port：forward output power, optional N female
    • reflected output power, optional：N female
    with N, 47 Hz to 63 Hz
    • 200 V至240 V AC ± 10 %, three-phase,
    • Rated current (high power mode) 12：at 230 V per phase ｜ 13.0 A/13.0 A/0.1 A
    • Rated power：RFcw = 1500 W (RMS), VSWR = 1 ｜ 6.0 kVA
    R&S®BBA130-BC1800, power class: 1250 W P1dB or 1800 W Psat 13
    • 频率范围：80 MHz至1GHz instantaneously
    • Nominal output load：50 Ω
    • Nominal output power：1800 W (62.6 dBm)
    • 输出功率：output mode: high power < 400MHz min. 1800 W (62.6 dBm) ≥ 00 < 740MHz min. 1700 W (62.3 dBm) ≥ 0 min. 1500 W (61.8 dBm)
    • Output power at 1 dB compression：min. 1250 W (60.9 dBm)
    以上为前 187 项指标；完整指标（共 957 项）见官方规格书（本页底部「资源下载」）。
    型号与选件
    • 官方型号：BBA130、DC0、V
    指标整理自官方文件：BBA130_specs_en_5214-8331-22_v1800.pdf
    资源下载
    罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库

    全部



    厂家联系方式（中国区总部）

    热线：400 650 5896

    电话：+86 10 6431 2828　传真：+86 10 6437 9888

    Email：info.china@rohde-schwarz.com

    地址：北京市朝阳区紫月路18号院1号楼（朝来高科技产业园）100012

    北京

    北京市朝阳区紫月路18号院1号楼5层508室　+86 10 6431 2828（传真 +86 10 6437 9888）

    上海

    中国（上海）自由贸易试验区盛夏路399弄11号楼（K座）3-4层　+86 21 6375 0018（传真 +86 21 6375 9170）

    广州

    广州市天河区天河路233号中信广场3705室　+86 20 8755 4758（传真 +86 20 8755 4759）

    深圳

    深圳市南山区高新南环路43号威新软件园1栋1楼南翼　+86 755 8203 1198（传真 +86 755 8203 3070）

    西安

    西安市高新区锦业一路56号研祥城市广场5楼502室　+86 29 8741 5377（传真 +86 29 8720 6500）

    成都

    成都市高新区天府大道天府软件园A4栋1楼南　+86 28 8519 5190（传真 +86 28 8519 4660）

    苏黎世仪器 Zurich Instruments（上海）

    上海市徐汇区田州路327号G座2102-2103室　+86 21 6487 0285-87（传真 +86 21 6487 0289）




    0条提问

    X

    提问

    X

    回答

    暂无视频



    0条口碑
    X

    发表口碑

    口碑标题
    上传图片

    ONETEST仪器资源库

    合作与收录

    联系电话：+86-755-23033660

    电子邮箱：info@onetest.cn

    Onetest仪器资源库

    公众号

    Onetest仪器资源库

    视频号

    Onetest仪器资源库

    bilibili

    Onetest仪器资源库

    小助手

    © 2026 Onetest仪器资源库 All Rights Reserved   粤ICP备17028186号-2      粤公网安备44030902003758

    AI问答
