    罗德与施瓦茨 · Rohde & Schwarz
    BBL200 宽带放大器
    R&S®BBL200 是罗德与施瓦茨的宽带放大器。官方目录位于「放大器 / 宽带放大器」。官方标称频率范围：9 kHz至225MHz instantaneously。官方技术指标共 47 组、294 项，详见「详细指标」。
    产品简介

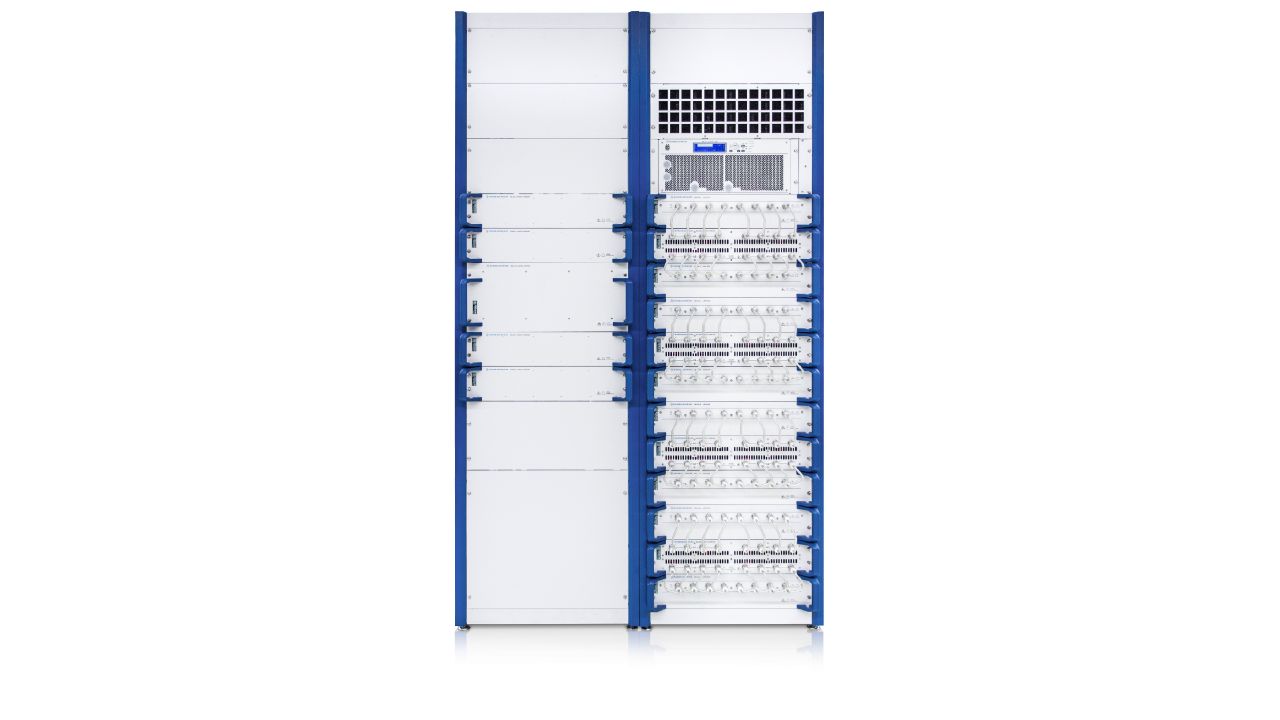

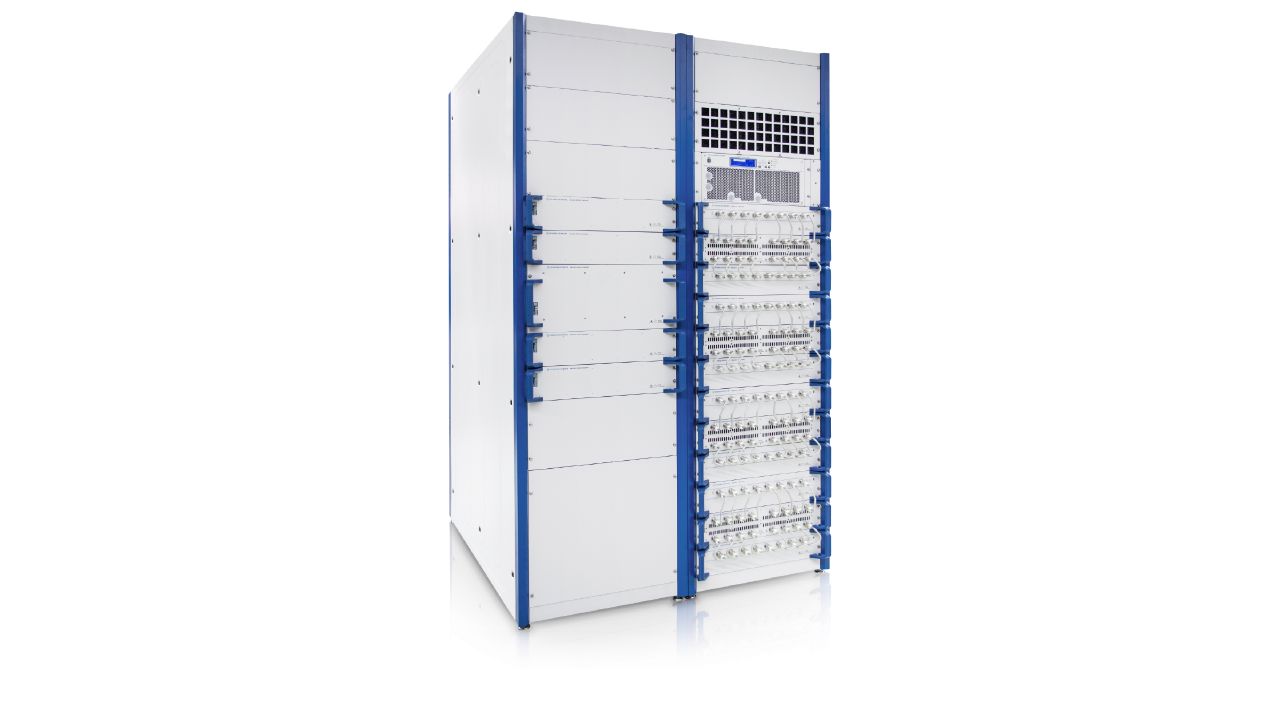

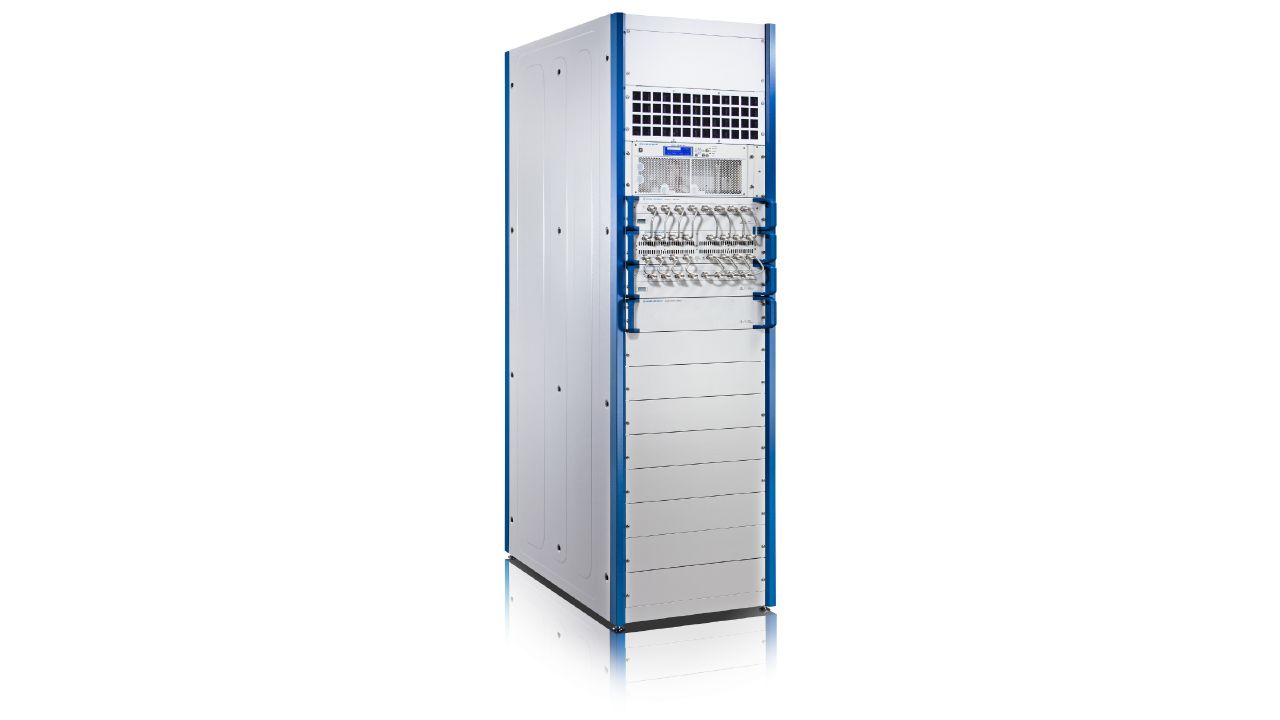

    R&S®BBL200 液冷宽带放大器的频率范围介于 9 kHz 至 250 MHz，可用于 1 dB 压缩点功率高达 10 kW 的大功率应用。
    R&S®BBL200宽带放大器特别适合需要高射频功率的应用场景。 R&S®BBL200宽带放大器系列可在9 kHz至225 MHz的频率范围内产生3 kW、 5 kW和10 kW的功率。 此类放大器采用液冷型固态设计， 坚固、 静音并且高效， 能够精确监控所有运行参数， 确保稳定可靠的运行。
    R&S®BBL200宽带放大器的工作频率范围为9 kHz至225 MHz，适用于需要高场强和高放大器功率的应用领域。 特别是在EMC应用中， 放大器可以轻松满足相关标准规定的要求以及满足因所用天线物理特性产生的特殊要求。 这表现在1dB压缩点上的优异性能和高失配容限。 放大器经专业设计， 即便在失配条件下也能持续工作并提供恒定的功率输出。
    坚固先进的全固态射频设计具备诸多优点。 充足的功率冗余，加上功放运行时各种参数的高效监测， 是保证放大器在高射频功率下平稳运行的基础。
    泵组、 压缩罐和放大器组件均位于机架内， 只有小巧的换热器需要放置。 这种设计的优点是可以将大量废热排放到功放室外面。 R&S®BBL200宽带放大器的所有液冷组件早已用于罗德与施瓦茨的大功率电视发射机中。 数千台这样的电视发射机在世界各地已经运行了许多年， 带来了无与伦比的可靠性能。
    核心参数
    • 频率范围：9 kHz至225MHz instantaneously
    • 输出功率：9 kHz至20MHz min. 3000 W (64.8 dBm) 20 MHz至110MHz min. 3400 W (65.3 dBm) 110 MHz至225MHz gradual reduction to
    • 噪声系数：at maximum gain 5 MHz至50MHz < 16.0 dB (nom.) 50 MHz至225MHz < 9.0 dB (nom.)
    • 电流：at 230 V ｜ < 1.5 A
    • Nominal output load：50 Ω
    • Nominal output power：3000 W (64.8 dBm)
    • 110 MHz to 225 MHz：gradual reduction to
    • Nominal power gain：68.2 dB
    功能与特点
    • 频率范围： 9 kHz至225 MHz
    • 输出功率： 3 kW、 5 kW和10 kW
    • 100%失配保护
    • 经特殊设计， 即便在失配条件下也 能连续工作
    • 液冷设计， 紧凑静音
    • 适用于调幅、 调频、 调相和脉冲调制
    • 三年保修和灵活的服务等级协议 主要特点 优势 性能优异的高功率放大器
    • 第4页 易于使用， 性能可靠
    • 第5页 灵活的控制和操作
    • 第6页 服务周到， 维护快捷
    产品型号
    • 官方型号：BBL200、DC0、V
    资源下载
    详细指标请见 BBL200 详细指标页。
    罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库





    以下为 R&S®BBL200 的官方技术指标，共 47 个指标组、294 项。
    参数名以行业通用中文术语为主（其中 243 项保留官方规格书原文），数值与单位保留官方规格书原样。
    Data without tolerance limits is not binding.
    • RoHS Europe, Directive 2011/65/EU: equipment category 9, fulfilled without any exceptions.
    WEEE Europe, Directive 2002/96/EC:
    • households. Separate collection necessary. Ask Rohde & Schwarz representatives about recovery.
    Power class: 3000 W
    • 频率范围：9 kHz至225MHz instantaneously
    • Nominal output load：50 Ω
    • Nominal output power：3000 W (64.8 dBm)
    • 输出功率：9 kHz至20MHz min. 3000 W (64.8 dBm) 20 MHz至110MHz min. 3400 W (65.3 dBm) 110 MHz至225MHz gradual reduction to
    min. 2800 W (64.5 dBm) at 225 MHz
    • 110 MHz to 225 MHz：gradual reduction to
    min. 2800 W (64.5 dBm) at 225 MHz
    • Nominal power gain：68.2 dB
    • Gain flatness：±3.0 dB
    • Gain adjustment range：> 15 dB
    • 谐波：9 kHz至110MHz at 3000 W 110 MHz至225MHz at 2800 W ｜ < -20 dBc < -20 dBc
    • Third order intermodulation (IM：2-tone at 58.5 dBm/tone, above 1MHz, ｜ < -20 dBc (nom.)
    • 噪声系数：at maximum gain 5 MHz至50MHz < 16.0 dB (nom.) 50 MHz至225MHz < 9.0 dB (nom.)
    • Nominal input impedance：50 Ω
    • Input level for nominal output power：3.4 dBm (nom.)
    • Input VSWR：at 50 Ω max. 2:1
    • Maximum input level：RF ｜ +5 dBm
    • Nominal output impedance：50 Ω
    • Output mismatch tolerance：VSWR < 6:1 without foldback
    • VSWR > 6:1：with gradual foldback to approx. 50 % of
    • Output mismatch protection, VSWR：100 %, without damage
    • 尺寸：rack setup, W × H × D, incl. handles, ｜ 600 mm × 1570 mm × 1100 mm
    • stands and crane lugs：(23.62 in × 61.81 in × 43.31 in)
    • 重量：approx. 280 kg (617 lb)
    • 尺寸：W × H × D, incl. handles and stands ｜ 1241 mm × 558 mm × 400 mm
    (48.86 in × 21.97 in × 15.75 in)
    • Dry weight：approx. 29 kg (64 lb)
    • Connecting plate at rack top cover,：RF input port N female
    • panel, bottom：Ethernet RJ-45
    • interlock：WAGO X-COM, 7-pin, female
    • amplifier state：WAGO X-COM, 7-pin, female
    • transparent I/O, optional：2 × WAGO X-COM, 7-pin, female
    • RF output port：rear panel, bottom ｜ 1 5/8" EIA female
    • Mains power：rear panel, bottom ｜ 5 × 4 mm2 power supply cable
    • cable diameter at 380 V to 415 V AC：8 mm至15 mm
    • cable diameter at 208 V to 240 V AC：13 mm至26 mm
    • Rated operating voltage：380 V至415 V AC ± 10 %, three-phase
    • 208 V to 240 V AC：± 10 %, three-phase,
    • Rated c urrent：at 230 V per phase ｜ 20.5 A
    • Rated power：RFcw = 3000 W (RMS), VSWR = 1 ｜ 14.2 kVA
    • Maximum electrical fuse protection：3 × 63 A
    • 电流：at 230 V ｜ < 1.5 A
    • 功耗：< 350 VA
    • Cooling circuit：closed cooling system, automated
    • Coolant：39 % v/v Antifrogen N
    • Heat exchanger：capacity max. 9.5 kW
    • air volume flow：6200 m3/h
    • mounting type：indoor or outdoor, floor installation
    • waste heat to cooling system 1：8.01 kW
    • waste heat to room 1：2.42 kW
    • Recommended distance between amplifier：pipe length max. 2 × 20 m
    • Cooling hose：outside diameter ｜ 2 × 40 mm
    • bending radius：280 mm
    Power class: 5000 W
    • 频率范围：9 kHz至225MHz instantaneously
    • Nominal output load：50 Ω
    • Nominal output power：5000 W (67.0 dBm)
    • 输出功率：9 kHz至20MHz min. 5000 W (67.0 dBm) 20 MHz至110MHz min. 5500 W (67.4 dBm) 110 MHz至225MHz gradual reduction to
    min. 3500 W (65.4 dBm) at 225 MHz
    • 110 MHz to 225 MHz：gradual reduction to
    min. 3500 W (65.4 dBm) at 225 MHz
    • Nominal power gain：70.4 dB
    • Gain flatness：±3.0 dB
    • Gain adjustment range：> 15 dB
    • 谐波：9 kHz至110MHz at 5000 W 110 MHz至225MHz at 3500 W ｜ < -20 dBc < -20 dBc
    • Third order intermodulation (IM：2-tone at 59.4 dBm/tone, above 1MHz, ｜ < -20 dBc (nom.)
    • 噪声系数：at maximum gain 5 MHz至50MHz < 16.0 dB (nom.) 50 MHz至225MHz < 9.0 dB (nom.)
    • Nominal input impedance：50 Ω
    • Input level for nominal output power：3.4 dBm (nom.)
    • Input VSWR：at 50 Ω max. 2:1
    • Maximum input level：RF ｜ +5 dBm
    • Nominal output impedance：50 Ω
    • Output mismatch tolerance：VSWR < 6:1 without foldback
    • VSWR > 6:1：with gradual foldback to approx. 50 % of
    • Output mismatch protection, VSWR：100 %, without damage
    • 尺寸：rack setup, W × H × D, incl. handles, ｜ 600 mm × 2050 mm × 1100 mm
    • stands and crane lugs：(23.62 in × 80.71 in × 43.31 in)
    • 重量：approx. 460 kg (1014 lb)
    • 尺寸：W × H × D, incl. handles and stands ｜ 1125 mm × 925 mm × 600 mm
    (44.29 in × 36.42 in × 23.62 in)
    • Dry weight：56 kg (123 lb)
    • Connecting plate at rack top cover,：RF input port N female
    • panel, bottom：Ethernet RJ-45
    • interlock：WAGO X-COM, 7-pin, female
    • amplifier state：WAGO X-COM, 7-pin, female
    • transparent I/O, optional：2 × WAGO X-COM, 7-pin, female
    • RF output port：rear panel, bottom ｜ 1 5/8" EIA female
    • Mains power：rear panel, bottom ｜ 5 × 10 mm2 power cable supply
    • cable diameter at 380 V to 415 V AC：13 mm至26 mm
    • cable diameter at 208 V to 240 V AC：18 mm至32 mm
    • Rated operating voltage：380 V至415 V AC ± 10 %, three-phase
    • 208 V to 240 V AC：± 10 %, three-phase,
    • Rated c urrent：at 230 V per phase ｜ 35.0 A
    • Rated power：RFcw = 5000 W (RMS), VSWR = 1 ｜ 24.0 kVA
    • Recommended electrical fuse protection：3 × 63 A
    • 电流：at 230 V ｜ < 3.5 A
    • 功耗：< 810 VA
    • Cooling circuit：closed cooling system, automated
    • Coolant：39 % v/v Antifrogen N
    • Heat exchanger：capacity max. 19 kW
    • air volume flow：6200 m³/h
    • mounting type：indoor or outdoor, floor installation
    • waste heat to cooling system 2：17.06 kW
    • waste heat to room 2：3 kW
    • Recommended distance between amplifier：pipe length max. 2 × 20 m
    • Cooling hose：outside diameter ｜ 2 × 40 mm
    • bending radius：280 mm
    Power class: 10000 W
    • 频率范围：9 kHz至225MHz instantaneously
    • Nominal output load：50 Ω
    • Nominal output power：10000 W (70.0 dBm)
    • 输出功率：9 kHz至20MHz min. 10000 W (70.0 dBm) 20 MHz至110MHz min. 10300 W (70.1 dBm) 110 MHz至225MHz gradual reduction to
    min. 8000 W (69.0 dBm) at 225 MHz
    • 110 MHz to 225 MHz：gradual reduction to
    min. 7000 W (68.5 dBm) at 225 MHz
    • Nominal power gain：73.4 dB
    • Gain flatness：±3.0 dB
    • Gain adjustment range：> 15 dB
    • 谐波：9 kHz至110MHz at 10000 W 110 MHz至225MHz at 8000 W ｜ < -20 dBc < -20 dBc
    • Third order intermodulation (IM：2-tone at 62.5 dBm/tone, above 1MHz, ｜ < -20 dBc (nom.)
    • 噪声系数：at maximum gain 5 MHz至50MHz < 16.0 dB (nom.) 50 MHz至225MHz < 9.0 dB (nom.)
    • Nominal input impedance：50 Ω
    • Input level for nominal output power：3.4 dBm (nom.)
    • Input VSWR：at 50 Ω max. 2:1
    • Maximum input level：RF ｜ +5 dBm
    • Nominal output impedance：50 Ω
    • Output mismatch tolerance：VSWR < 6:1 without foldback
    • VSWR > 6:1：with gradual foldback to approx. 50 % of
    • Output mismatch protection, VSWR：100 %, without damage
    • 尺寸：rack setup, W × H × D, incl. handles, ｜ 1200 mm × 2050 mm × 1100 mm
    • stands and crane lugs：(47.24 in × 80.71 in × 43.31 in)
    • 重量：approx.870 kg (1915 lb)
    • 尺寸：W × H × D, incl. handles and stands ｜ 2400 mm × 1150 mm × 600 mm
    (9445.88 in × 452.76 in × 236.22 in)
    • Dry weight：approx. 238 kg (525 lb)
    • Connecting plate at rack top cover,：RF input port N female
    • panel, bottom：Ethernet RJ-45
    • interlock：WAGO X-COM, 7-pin, female
    • amplifier state：WAGO X-COM, 7-pin, female
    • transparent I/O, optional：2 × WAGO X-COM, 7-pin, female
    • RF output port：rear panel, bottom ｜ 1 5/8" EIA female
    • Mains power：rear panel, bottom ｜ 5 × 16 mm2 power supply cable
    • cable diameter：32 mm
    • Rated operating voltage：380 V至415 V AC ± 10 %, three-phase
    • Rated c urrent：at 230 V per phase ｜ 72 A
    • Rated power：RFcw = 10000 W (RMS), VSWR = 1 ｜ 50 kVA
    • Recommended electrical fuse protection：3 × 80 A
    • 电流：at 230 V ｜ < 13 A
    • 功耗：< 3000 VA
    • Cooling circuit：closed cooling system, automated
    • Coolant：39 % v/v Antifrogen N
    • Heat exchanger：capacity max. 41 kW
    • air volume flow：20100 m3/h
    • mounting type：indoor or outdoor, floor installation
    • waste heat to cooling system 3：39.5 kW
    • waste heat to room 3：6 kW
    • Recommended distance between amplifier：pipe length max. 2 × 20 m
    • Cooling hose：outside diameter ｜ 2 × 51 mm
    • bending radius：280 mm
    Power class: 3000 W
    • 频率范围：9 kHz至250MHz instantaneously
    • Nominal output load：50 Ω
    • Nominal output power：3000 W (64.8 dBm)
    • 输出功率：9 kHz至20MHz min. 3000 W (64.8 dBm) 20 MHz至110MHz min. 3400 W (65.3 dBm) 110 MHz至225MHz gradual reduction to
    min. 2800 W (64.5 dBm) at 225 MHz
    • 225 MHz to 250 MHz：gradual reduction to
    min. 2000 W (63.0 dBm) at 250 MHz
    • 110 MHz to 225 MHz：gradual reduction to
    min. 2800 W (64.5 dBm) at 225 MHz
    • 225 MHz to 250 MHz：gradual reduction to
    min. 2000 W (63.0 dBm) at 250 MHz
    • Nominal power gain：68.2 dB
    • Gain flatness：±3.0 dB
    • Gain adjustment range：> 15 dB
    • 谐波：9 kHz至110MHz at 3000 W 110 MHz至225MHz at 2800 W 225 MHz至250MHz at 2000 W ｜ < -20 dBc < -20 dBc < -20 dBc
    • Third order intermodulation (IM：2-tone at 58.5 dBm/tone, above 1MHz, ｜ < -20 dBc (nom.)
    • 噪声系数：at maximum gain 5 MHz至50MHz < 16.0 dB (nom.) 50 MHz至225MHz < 9.0 dB (nom.)
    • Nominal input impedance：50 Ω
    • Input level for nominal output power：3.4 dBm (nom.)
    • Input VSWR：at 50 Ω max. 2:1
    • Maximum input level：RF ｜ +5 dBm
    • Nominal output impedance：50 Ω
    • Output mismatch tolerance：VSWR < 6:1 without foldback
    • VSWR > 6:1：with gradual foldback to approx. 50 % of
    • Output mismatch protection, VSWR：100 %, without damage
    • 尺寸：rack setup, W × H × D, incl. handles, ｜ 600 mm × 1570 mm × 1100 mm
    • stands and crane lugs：(23.62 in × 61.81 in × 43.31 in)
    • 重量：approx. 280 kg (617 lb)
    • 尺寸：W × H × D, incl. handles and stands ｜ 1241 mm × 558 mm × 400 mm
    (48.86 in × 21.97 in × 15.75 in)
    • Dry weight：approx. 29 kg (64 lb)
    • Connecting plate at rack top cover,：RF input port N female
    • panel, bottom：Ethernet RJ-45
    • interlock：WAGO X-COM, 7-pin, female
    以上为前 179 项指标；完整指标（共 294 项）见官方规格书（本页底部「资源下载」）。
    型号与选件
    • 官方型号：BBL200、DC0、V
    指标整理自官方文件：BBL200_specs_en_3606-9456-22_v0700.pdf
    资源下载
    罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库

    全部



    厂家联系方式（中国区总部）

    热线：400 650 5896

    电话：+86 10 6431 2828　传真：+86 10 6437 9888

    Email：info.china@rohde-schwarz.com

    地址：北京市朝阳区紫月路18号院1号楼（朝来高科技产业园）100012

    北京

    北京市朝阳区紫月路18号院1号楼5层508室　+86 10 6431 2828（传真 +86 10 6437 9888）

    上海

    中国（上海）自由贸易试验区盛夏路399弄11号楼（K座）3-4层　+86 21 6375 0018（传真 +86 21 6375 9170）

    广州

    广州市天河区天河路233号中信广场3705室　+86 20 8755 4758（传真 +86 20 8755 4759）

    深圳

    深圳市南山区高新南环路43号威新软件园1栋1楼南翼　+86 755 8203 1198（传真 +86 755 8203 3070）

    西安

    西安市高新区锦业一路56号研祥城市广场5楼502室　+86 29 8741 5377（传真 +86 29 8720 6500）

    成都

    成都市高新区天府大道天府软件园A4栋1楼南　+86 28 8519 5190（传真 +86 28 8519 4660）

    苏黎世仪器 Zurich Instruments（上海）

    上海市徐汇区田州路327号G座2102-2103室　+86 21 6487 0285-87（传真 +86 21 6487 0289）




    0条提问

    X

    提问

    X

    回答

    暂无视频



    0条口碑
    X

    发表口碑

    口碑标题
    上传图片

    ONETEST仪器资源库

    合作与收录

    联系电话：+86-755-23033660

    电子邮箱：info@onetest.cn

    Onetest仪器资源库

    公众号

    Onetest仪器资源库

    视频号

    Onetest仪器资源库

    bilibili

    Onetest仪器资源库

    小助手

    © 2026 Onetest仪器资源库 All Rights Reserved   粤ICP备17028186号-2      粤公网安备44030902003758

    AI问答
