QL67762 32通道高速DIO模块 50Mbps|派格测控 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
派格测控 · PGTEC

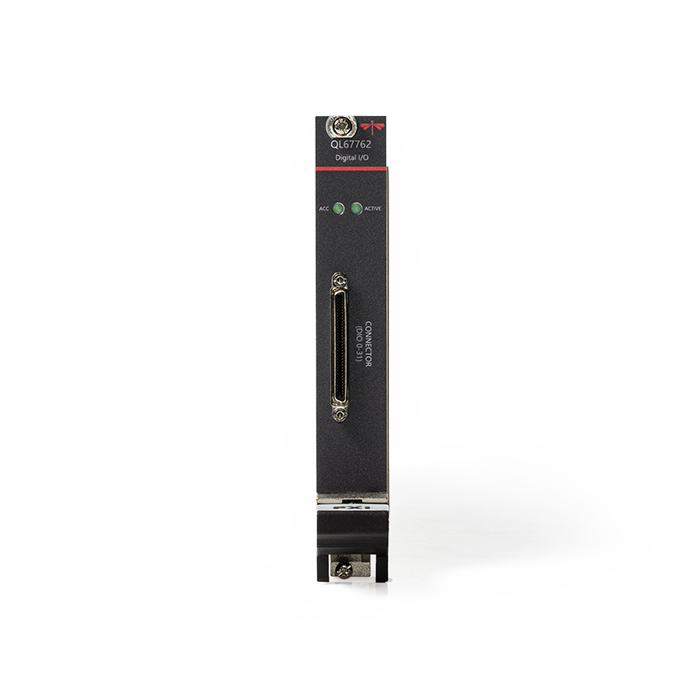

QL67762 高速DIO模块
高速DIO模块 · 32通道 · 50Mbps
产品简介
QL67762为标准3U单槽PXIe结构，前面板提供32路支持多种电平标准的DIO通道，可广泛应用于各类需要高速数字输入输出的时序控制使用场景。
核心参数
• DIO通道数：32
• DIO接口：VHDCI 68
• DIO接口电平：1.8V/2.5V/3.3V/5V/任意电平（2.5V～5V）
• 数据传输速率：50Mbps
• 板载FPGA：Xilinx A7
• 负载电流：50mA
• 电压：12VDC±5%
• 电流：≤0.5A
功能与特点
• 32路高速DIO通道
• 支持1.8V/2.5V/3.3V/5V/2.5V~5V任意电平
• 高达50Mbps
• 支持时序控制，协议模拟
型号与选件
• 主型号：QL67762
• 温度等级：√C: 商业等级(0℃~55℃) I：定制宽温
机械与环境规格
• 尺寸：20.3mm（宽）×130.0mm（高）×210.7mm（深）
• 重量：≤0.5kg
• 工作温度：0℃~55℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~90%，无凝结
典型应用场景
• 应用于各类需要高速数字输入输出的时序控制使用场景
资源下载
• QL67762 详细指标见 QL67762 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL67762 高速DIO模块 详细指标
高速DIO模块 · 32通道 · 50Mbps
QL67762为标准3U单槽PXIe结构，前面板提供32路支持多种电平标准的DIO通道，可广泛应用于各类需要高速数字输入输出的时序控制使用场景。
主要特点：32路高速DIO通道；支持1.8V/2.5V/3.3V/5V/2.5V~5V任意电平；高达50Mbps；支持时序控制，协议模拟。
详细指标
基本性能
• DIO通道数：32
• DIO接口：VHDCI 68
• DIO接口电平：1.8V/2.5V/3.3V/5V/任意电平（2.5V～5V）
• 数据传输速率：50Mbps
• 板载FPGA：Xilinx A7
• 负载电流：50mA
电源特性
• 电压：12VDC±5%
• 电流：≤0.5A
• 功耗：≤6W
机械与环境规格
• 尺寸：20.3mm（宽）×130.0mm（高）×210.7mm（深）
• 重量：≤0.5kg
• 工作温度：0℃~55℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~90%，无凝结
选型配置
• 主型号：QL67762
• 温度等级：√C: 商业等级(0℃~55℃) I：定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL67762 产品介绍见 QL67762 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
