ADS800A 70MHz至200MHz带宽 2/4通道12位高精度多功能数字示波器 1.25GSa/s采样率|利利普 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
利利普 · OWON

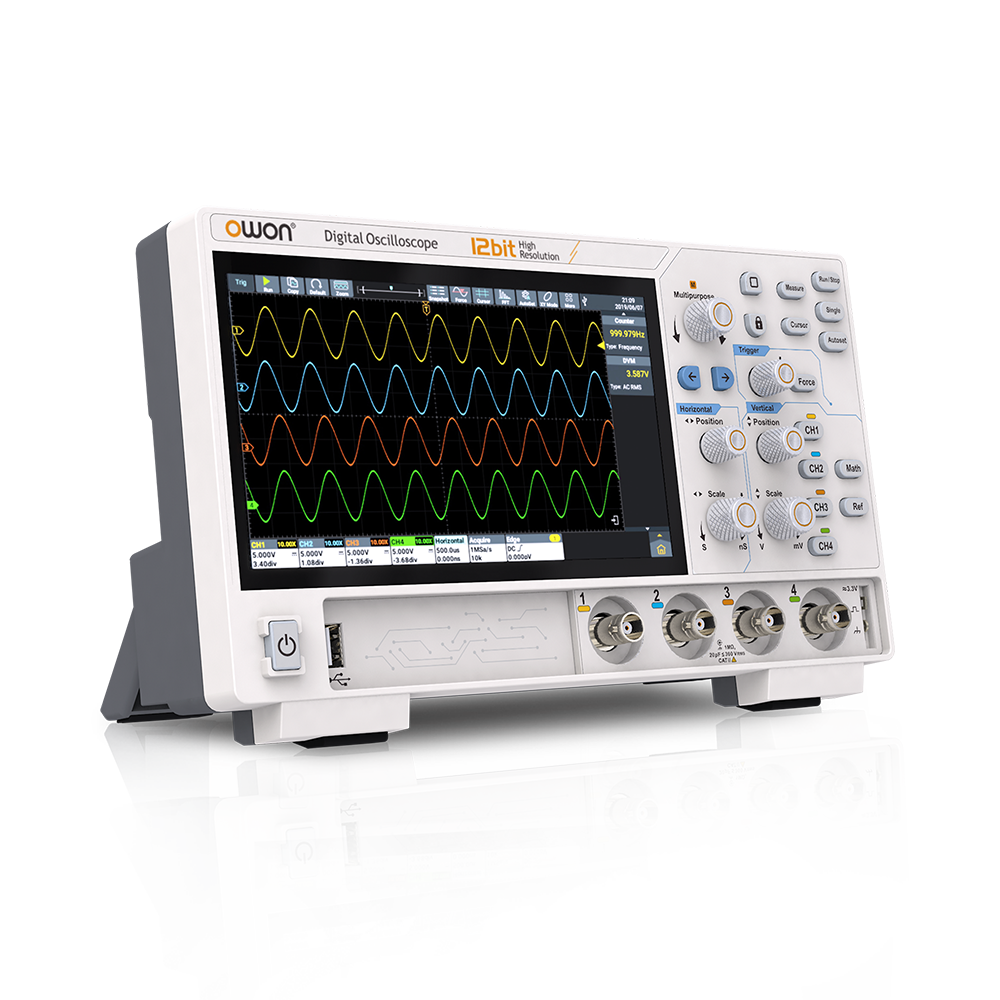

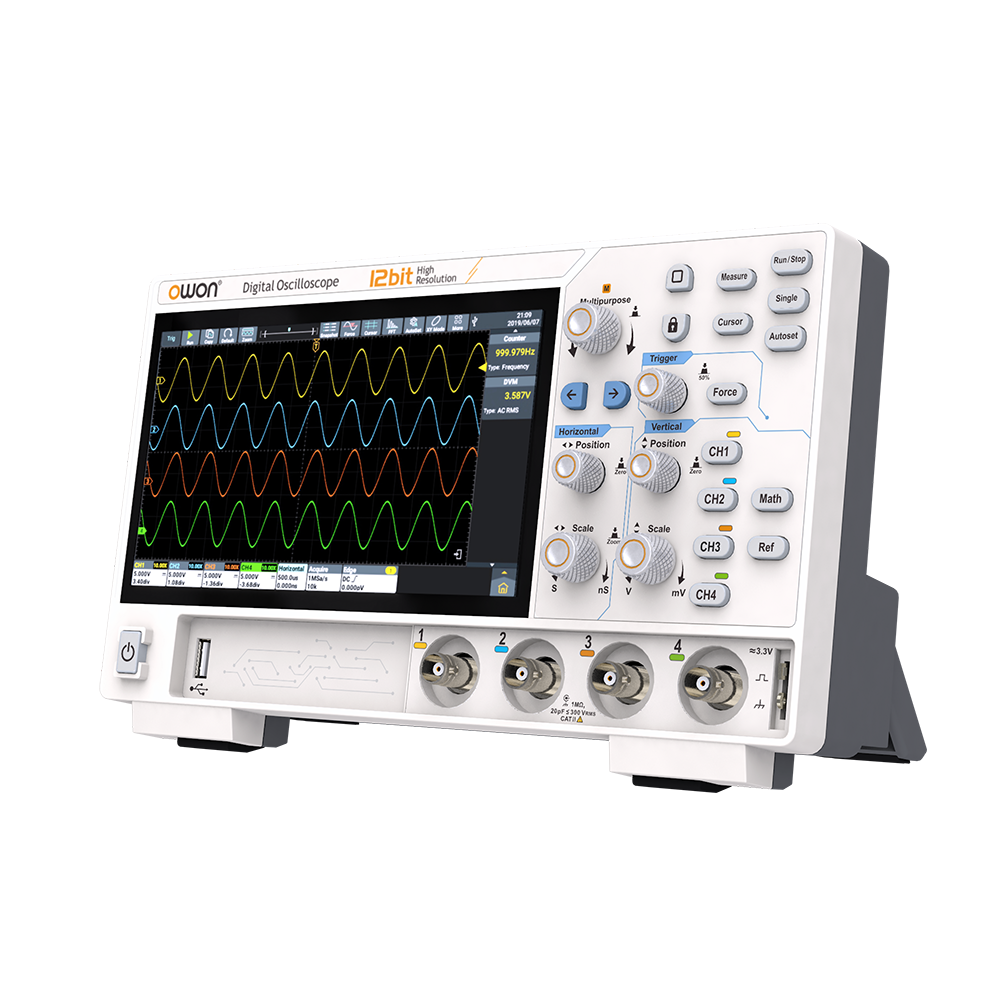

ADS800A 12位高精度多功能数字示波器
70MHz至200MHz带宽 2/4通道 · 1.25GSa/s采样率
产品简介
• 示波器+FFT频谱分析仪+电压表+频率计+协议分析仪
• 带宽70 - 200MHz，1.25GSa/s的实时采样率，硬件12位垂直分辨率
• 存储深度50M，电压档位500μV/div - 10 V/div
• 1M点FFT分析，256级波形灰度显示及彩色余辉技术
• 丰富的触发：边沿、视频、脉宽、斜率、欠幅、超幅、超时、第N边沿、逻辑以及RS232/UART、I2C、SPI、CAN、LIN；2路硬件解码：RS232/UART, I2C, SPI, CAN, LIN
• 支持外接多媒体设备，如鼠标、键盘，极大提升操作互动效率
• 配置HDMI、USB device、USB Host、Trig Out(P/F)、LAN等多种通信接口，支持Web Control远程仪器控制和SCPI命令收发工具
• 可选配无线模块（wifi/蓝牙），支持网络打印机
• 多达43种自动测量值，提供多种数学运算，内置增强FFT分析和峰值搜索功能
• 便捷的测量参数统计功能，支持测量指示、光标Gating测量及更多测量项提示
• 7英寸LCD，支持多点触控操作，支持用户自定义快捷操作，简化日常使用流程
• 内置锂电池，提升便携性和灵活性，支持浮地测量（需出厂前选配）
产品描述图
核心参数
• 模拟带宽（-3 dB）：ADS802A 70MHz；ADS812A 100MHz；ADS822A 200MHz；ADS804A 70MHz；ADS814A 100MHz；ADS824A 200MHz
• 输入通道数：ADS802A/ADS812A/ADS822A 2；ADS804A/ADS814A/ADS824A 4
• 最大模拟通道采样率：1.25GSa/s (单通道)， 625MSa/s (双通道，四通道)
• 采样方式：普通采样、峰值检测、高分辨率、平均、分段采集
• 存储深度：50M
• 最高波形捕获率：700,000wfms/s 或1,000,000wfms/s
• 垂直分辨率：12bits
• 灵敏度（伏/格）范围：500μV/div～10 V/div
• 时基精度：±25 ppm（典型值）
• 时基档位：1ns/div - 1000s/div，1-2-5 步进
• 直流增益精确度：3%（≤1 mV）；2%（2 mV）；1.5%（≥5 mV）
• 输入阻抗：1 MΩ±2%，与20 pF±5 pF 并联
资源下载
• ADS800A 详细指标见 ADS800A 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
ADS800A 12位高精度多功能数字示波器 详细指标
70MHz至200MHz带宽 2/4通道 · 1.25GSa/s采样率
产品特点
• 示波器+FFT频谱分析仪+电压表+频率计+协议分析仪
• 带宽70 - 200MHz，1.25GSa/s的实时采样率，硬件12位垂直分辨率
• 存储深度50M，电压档位500μV/div - 10 V/div
• 1M点FFT分析，256级波形灰度显示及彩色余辉技术
• 丰富的触发：边沿、视频、脉宽、斜率、欠幅、超幅、超时、第N边沿、逻辑以及RS232/UART、I2C、SPI、CAN、LIN；2路硬件解码：RS232/UART, I2C, SPI, CAN, LIN
• 支持外接多媒体设备，如鼠标、键盘，极大提升操作互动效率
• 配置HDMI、USB device、USB Host、Trig Out(P/F)、LAN等多种通信接口，支持Web Control远程仪器控制和SCPI命令收发工具
• 可选配无线模块（wifi/蓝牙），支持网络打印机
详细指标
• 模拟带宽（-3 dB）：ADS802A 70MHz；ADS812A 100MHz；ADS822A 200MHz；ADS804A 70MHz；ADS814A 100MHz；ADS824A 200MHz
• 输入通道数：ADS802A/ADS812A/ADS822A 2；ADS804A/ADS814A/ADS824A 4
• 最大模拟通道采样率：1.25GSa/s (单通道)， 625MSa/s (双通道，四通道)
• 采样方式：普通采样、峰值检测、高分辨率、平均、分段采集
• 存储深度：50M
• 最高波形捕获率：700,000wfms/s 或1,000,000wfms/s
• 垂直分辨率：12bits
• 灵敏度（伏/格）范围：500μV/div～10 V/div
• 时基精度：±25 ppm（典型值）
• 时基档位：1ns/div - 1000s/div，1-2-5 步进
• 直流增益精确度：3%（≤1 mV）；2%（2 mV）；1.5%（≥5 mV）
• 输入阻抗：1 MΩ±2%，与20 pF±5 pF 并联

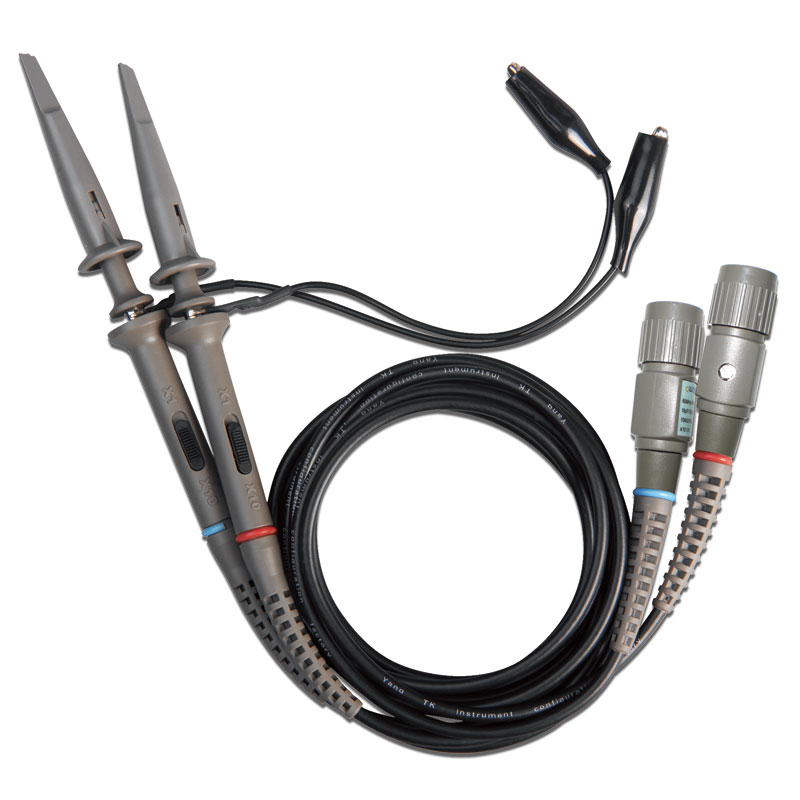

• 探头衰减系数：1.00μX-1.00MX，按1-2-5 进制方式步进，支持自定义
• 触发类型：边沿、脉宽、斜率、视频、超时、欠幅、超幅、第N边沿、逻辑、RS232/UART、I2C、SPI、CAN、LIN
• 解码：RS232/UART、I2C、SPI、CAN、LIN
• 自动测量：周期、频率、正脉宽、负脉宽、上升时间、下降时间、屏幕脉宽比、正占空比、负占空比、平均值、峰峰值、均方根值、过冲、最大值、最小值、顶端值、周均方根、底端值、幅度、预冲、标准差、正脉冲个数、负脉冲个数、上升沿个数、下降沿个数、面积、周期面积、延迟（A↑-B↑）、延迟（A↑-B↓）、延迟（A↓-B↑）、延迟（A↓-B↓）、相位（A↑-B↑）、相位（A↑-B↓）、相位（A↓-B↑）、相位（A↓-B↓）、FRR（A↑-B↑）、FRF（A↑-B↓）、FFR（A↓-B↑）、FFF（A↓-B↓）、LRR（A↑-B↑）、LRF（A↑-B↓）、LFR（A↓-B↑）、LFF（A↓-B↓）
• 数学运算：加、减、乘、除、&&、||、^、！、微分、积分、平方根， 函数运算(Lg/Ln/Exp/Abs/Sine/Cosine/Tan),用户自定义函数,数字滤波（低通、高通、带通、带阻)、FFT（Vrms，dBVrms, Radians，Degrees）
• 频率计：6位数字频率计；最大频率：示波器最大模拟带宽
• 电压表：支持DC, AC+DCrms, ACrms；分辨率：4位（ACV/DCV）
其他

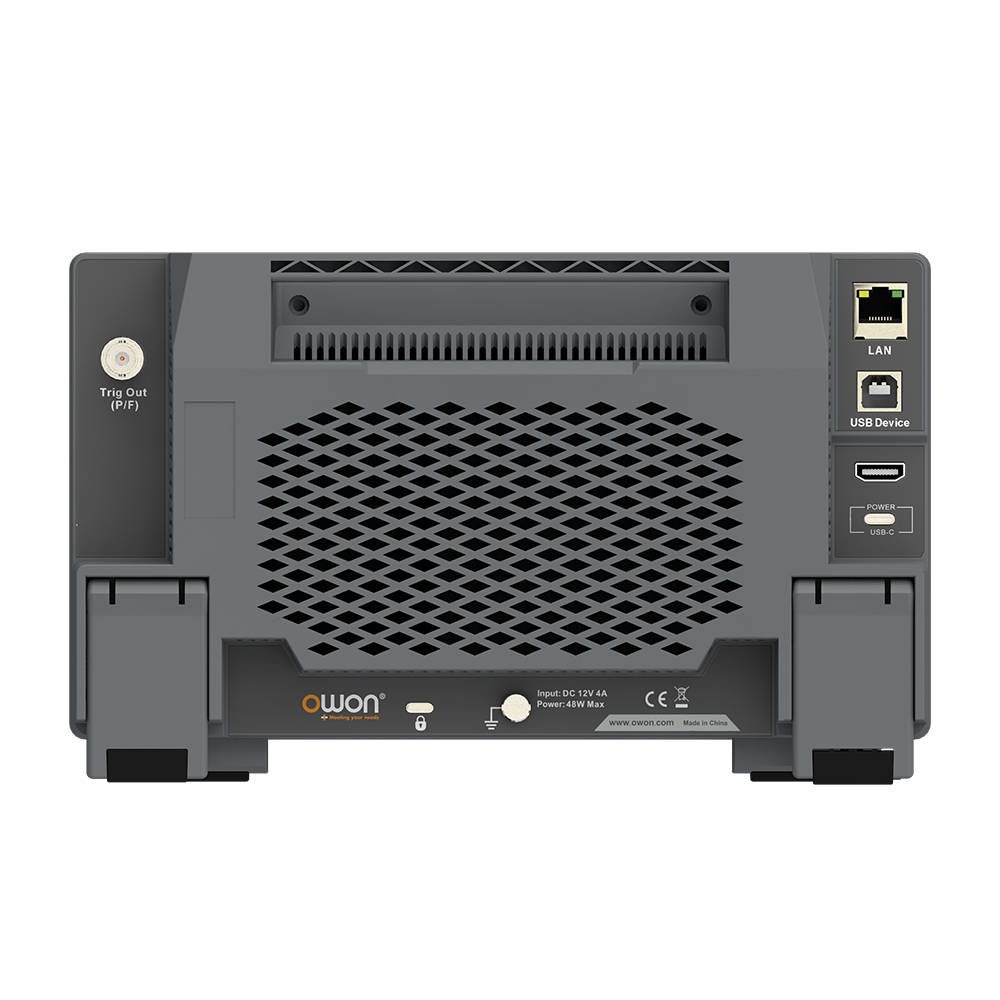

• 通讯接口：HDMI；USB device, USB Host, Trig Out(P/F), LAN 接口
• 显示：7英寸（1024×600），多点触控电容屏

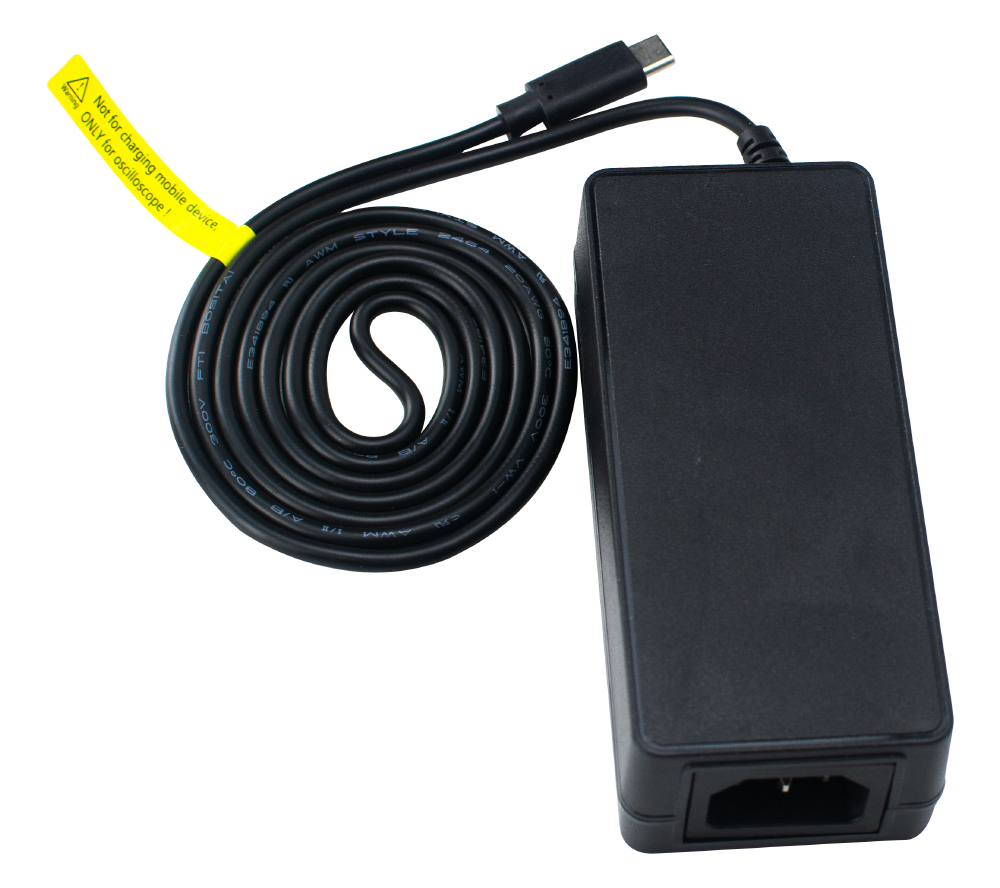

• 电源：Type-C 供电口[1]；12V/5000mAh锂电池（出厂前需选配）

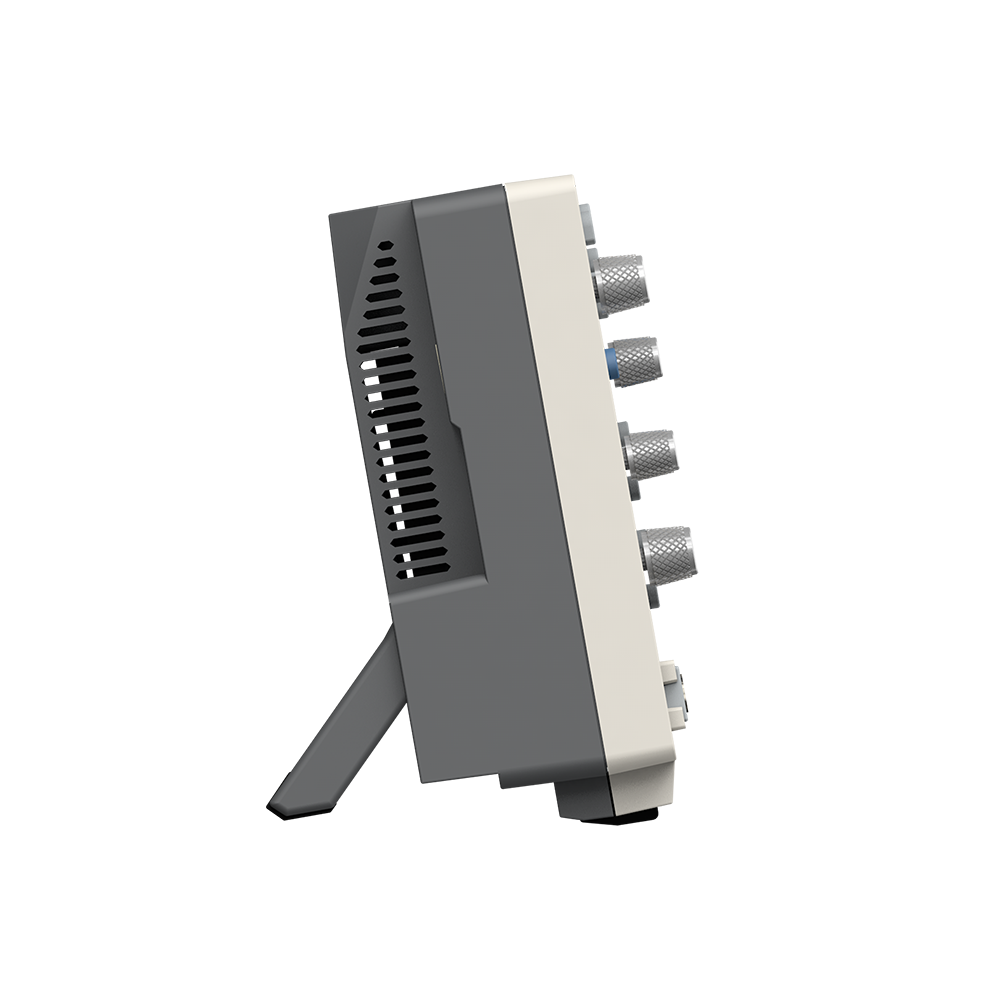

• 尺寸：260mm * 160mm * 78mm（长*宽*深）
• 重量：约1.5千克（主机）
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
资源下载
• ADS800A 产品介绍见 ADS800A 产品介绍页。
