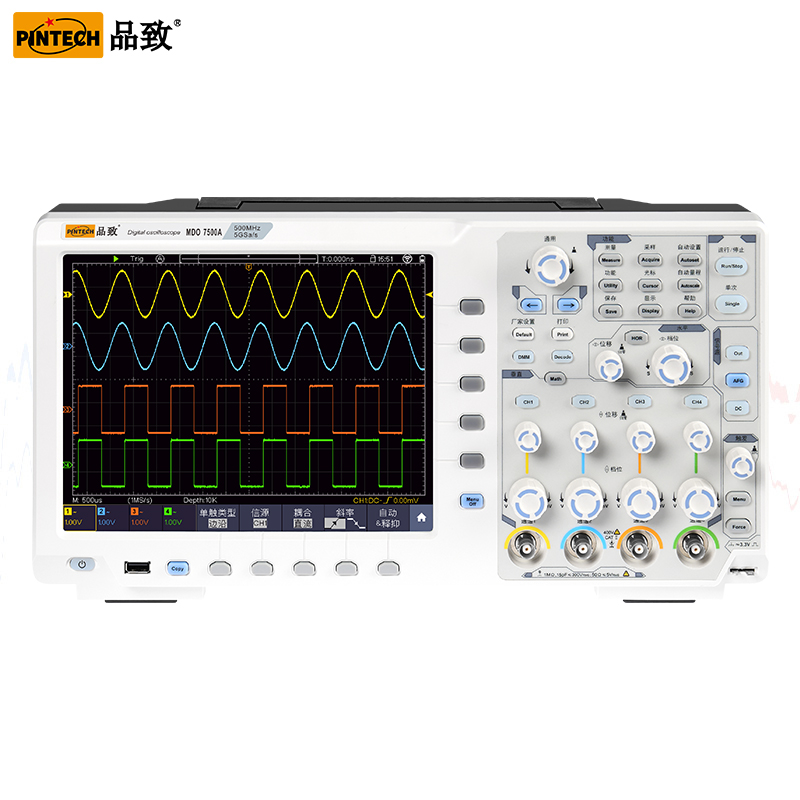

350MHz，触屏款，双通道或者四通道示波器，标配50M单通道任意波信号源，使用简单，便携。详情请咨询！
500MHz，触屏款，双通道或者四通道示波器，标配50M单通道任意波信号源，使用简单，便携。详情请咨询！
同厂商产品

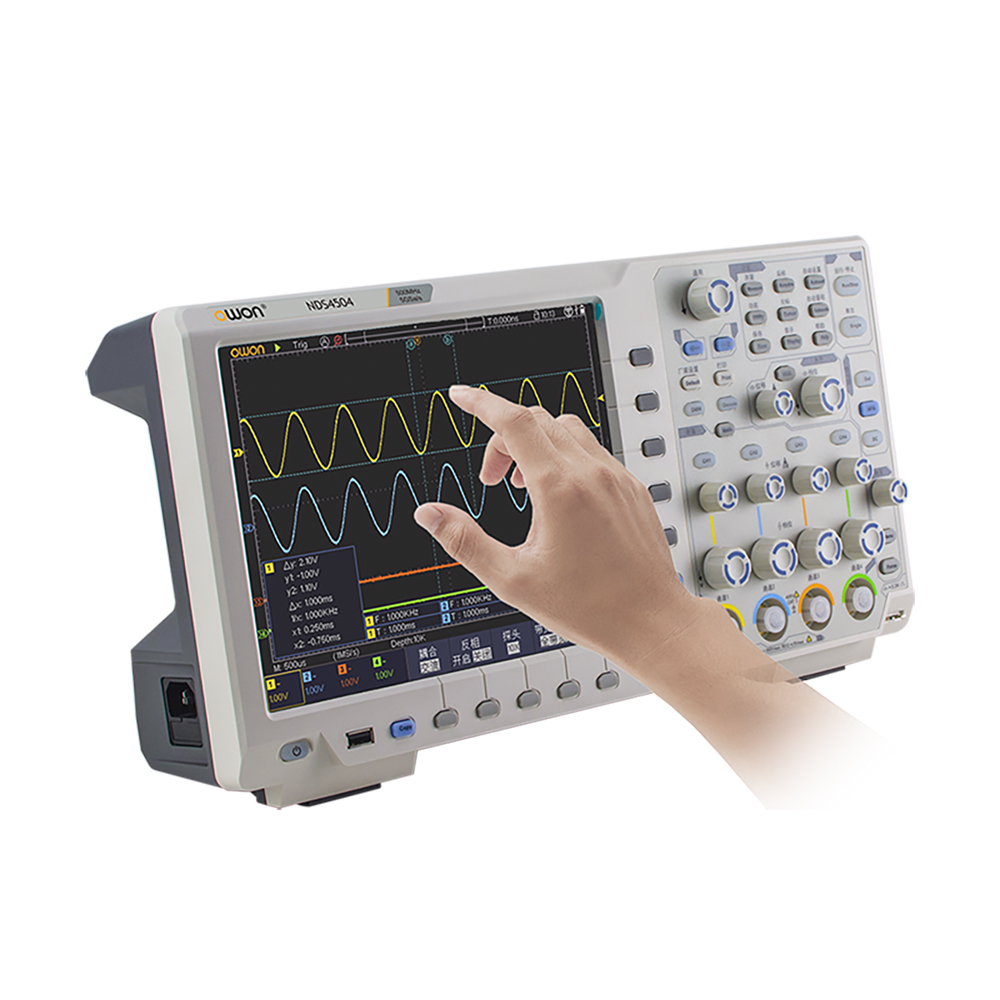

NDS4000 是利利普（OWON）的多功能示波器，350MHz至500MHz带宽 2/4通道。
NDS 是利利普（OWON）的14位高精度示波器，100MHz至300MHz带宽 双通道。
ADS800A 是利利普（OWON）的12位高精度多功能数字示波器，70MHz至200MHz带宽 2/4通道。
- «
- 1
- »
ADS900A 125MHz至250MHz带宽 2/4通道12位高精度多功能数字示波器 2GSa/s采样率|利利普 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
利利普 · OWON

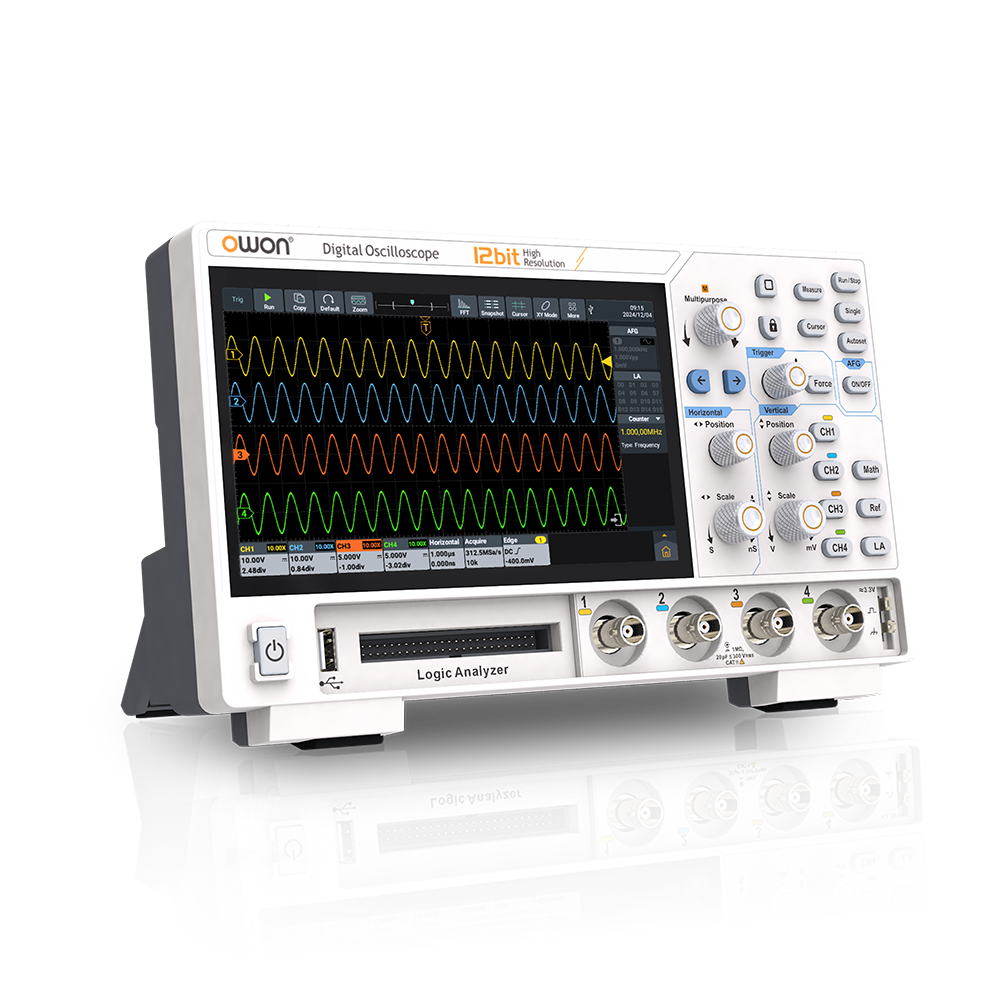

ADS900A 12位高精度多功能数字示波器
125MHz至250MHz带宽 2/4通道 · 2GSa/s采样率
产品简介
• 集成示波器、30MHz AFG(选配)、逻辑分析仪（选配)、频率计、电压表、FFT频谱分析仪多项功能
• 带宽125MHz/250MHz，全系列标配2GSa/s的实时采样率
• 先进示波器架构，更低底噪、更高存储，更快刷新
• 存储深度100M，波形刷新率高达700,000帧/秒，垂直精度12-bit
• 垂直档位200μV/div - 10V /div
• 丰富的触发:边沿、视频（场/行）、脉宽、斜率、欠幅、超幅、超时、第N边沿、逻辑以及RS232 /UART、I2C、SPI、CAN、LIN2路硬件解码:RS232/UART、12C、SPI、CAN、LIN满足各类复杂应用需求
• 波特图功能（带信号源机型)
• 1M点FFT分析，256级波形灰度显示及彩色余辉技术，增强波形可视化效果
• 便捷的测量参数统计功能，支持测量指示、光标Gating测量及更多测量项提示
• 支持外接鼠标、键盘，极大提升操作互动效率
• 配置HDMI、USB Device, USB Host、Trig Out (P/F)、LAN，支持web Control远程仪器控制和SCPI命令收发工具
• 可选配无线模块（wifi/蓝牙)，支持网络打印机

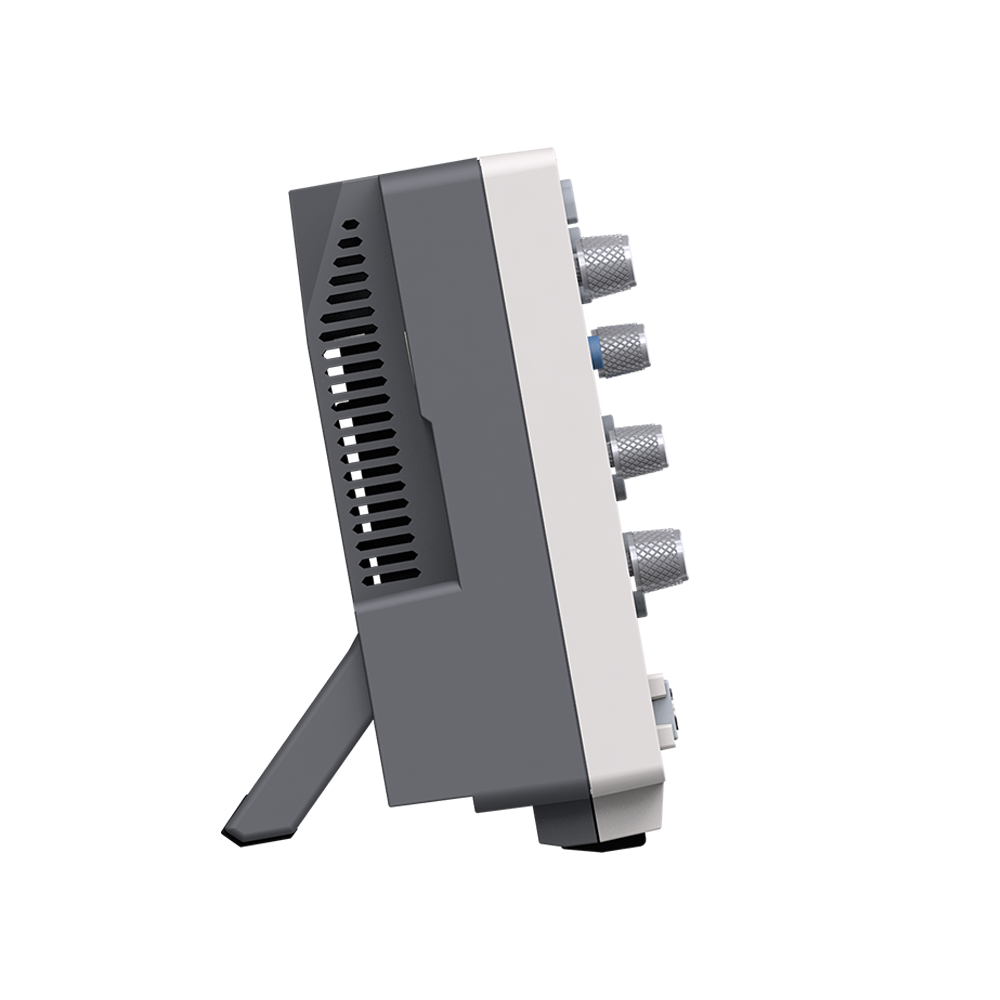

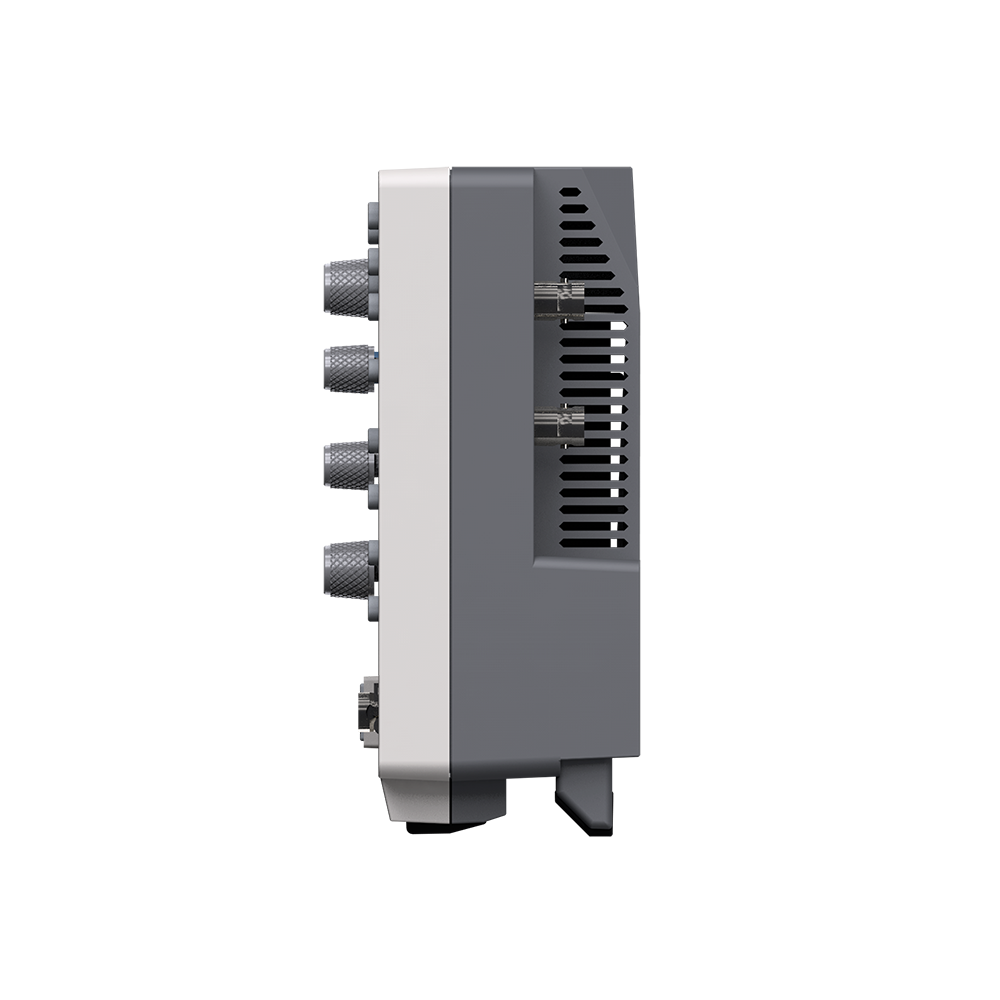

• 超薄设计，节省宝贵操作空间
• 采用7英寸多点触控LCD，支持用户自定义快捷操作，简化日常使用流程
• 内置锂电池，提升便携性和灵活性，支持浮地测量（需出厂前选配）
产品描述图
核心参数
• 模拟带宽（-3 dB）：ADS912A 125MHz；ADS922A 250MHz；ADS914A 125MHz；ADS924A 250MHz
• 输入通道数：ADS912A/ADS922A 2；ADS914A/ADS924A 4
• 最大模拟通道采样率：2GSa/s（单通道）1GSa/s (双通道) 500MSa/s（四通道）
• 采样方式：普通采样、峰值检测、高分辨率、平均、分段采集
• 存储深度：100M
• 最高波形捕获率：最高700,000wfms/s
• 垂直分辨率：12-bit
• 灵敏度（伏/格）范围：200μV/div～10 V/div
• 时基精度：±25 ppm（典型值）
• 时基档位：1ns/div - 1000s/div，1-2-5 步进
• 直流增益精确度：3%（≤1 mV）；2%（2 mV）；1%（≥5 mV）
• 输入阻抗：1 MΩ±2%，与20 pF±5 pF 并联
资源下载
• ADS900A 详细指标见 ADS900A 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
ADS900A 12位高精度多功能数字示波器 详细指标
125MHz至250MHz带宽 2/4通道 · 2GSa/s采样率
产品特点
• 集成示波器、30MHz AFG(选配)、逻辑分析仪（选配)、频率计、电压表、FFT频谱分析仪多项功能
• 带宽125MHz/250MHz，全系列标配2GSa/s的实时采样率
• 先进示波器架构，更低底噪、更高存储，更快刷新
• 存储深度100M，波形刷新率高达700,000帧/秒，垂直精度12-bit
• 垂直档位200μV/div - 10V /div
• 丰富的触发:边沿、视频（场/行）、脉宽、斜率、欠幅、超幅、超时、第N边沿、逻辑以及RS232 /UART、I2C、SPI、CAN、LIN2路硬件解码:RS232/UART、12C、SPI、CAN、LIN满足各类复杂应用需求
• 波特图功能（带信号源机型)
• 1M点FFT分析，256级波形灰度显示及彩色余辉技术，增强波形可视化效果
详细指标
• 模拟带宽（-3 dB）：ADS912A 125MHz；ADS922A 250MHz；ADS914A 125MHz；ADS924A 250MHz
• 输入通道数：ADS912A/ADS922A 2；ADS914A/ADS924A 4
• 最大模拟通道采样率：2GSa/s（单通道）1GSa/s (双通道) 500MSa/s（四通道）
• 采样方式：普通采样、峰值检测、高分辨率、平均、分段采集
• 存储深度：100M
• 最高波形捕获率：最高700,000wfms/s
• 垂直分辨率：12-bit
• 灵敏度（伏/格）范围：200μV/div～10 V/div
• 时基精度：±25 ppm（典型值）
• 时基档位：1ns/div - 1000s/div，1-2-5 步进
• 直流增益精确度：3%（≤1 mV）；2%（2 mV）；1%（≥5 mV）
• 输入阻抗：1 MΩ±2%，与20 pF±5 pF 并联
• 探头衰减系数：1.00μX-500.00kX，按1-2-5 进制方式步进，支持自定义
• 触发类型：边沿、脉宽、斜率、视频（场和行）、超时、欠幅、超幅、第N 边沿触发、逻辑触发、RS232/UART、I2C、SPI、CAN、LIN
• 解码：RS232/UART、I2C、SPI、CAN、LIN
• 自动测量：周期、频率、正脉宽、负脉宽、上升时间、下降时间、屏幕脉宽比、正占空比、负占空比、平均值、峰峰值、均方根值、过冲、最大值、最小值、顶端值、周均方根、底端值、幅度、预冲、标准差、正脉冲个数、负脉冲个数、上升沿个数、下降沿个数、面积、周期面积、延迟（A↑-B↑）、延迟（A↑-B↓）、延迟（A↓-B↑）、延迟（A↓-B↓）、相位（A↑-B↑）、相位（A↑-B↓）、相位（A↓-B↑）、相位（A↓-B↓）、FRR（A↑-B↑）、FRF（A↑-B↓）、FFR（A↓-B↑）、FFF（A↓-B↓）、LRR（A↑-B↑）、LRF（A↑-B↓）、LFR（A↓-B↑）、LFF（A↓-B↓)
• 数学运算：加、减、乘、除、&&、||、^、！、微分、积分、平方根， 函数运算(Lg/Ln/Exp/Abs/Sine/Cosine/Tan),用户自定义函数,数字滤波（低通、高通、带通、带阻)、FFT（Vrms，dBVrms, Radians，Degrees）
• 频率计：6位数字频率计；最大频率：示波器最大模拟带宽
• 电压表：支持DC, AC+DCrms, ACrms；分辨率：4位（ACV/DCV）
信号发生器主要指标（选配）
• 最大输出频率：单通道 30MHz
• 采样率：160MSa/s
• 标准波形：正弦波、方波、锯齿波、脉冲波、噪声
• 任意波形：指数上升、指数衰减、Sin(x)/x、阶梯波、噪声等28种内建波形
• 垂直分辨率：14 bits
• 任意波：1μHz ~ 10MHz
• 任意波波形长度：2-8K点
• 输出幅度：2mVpp ~ 10Vpp 高阻；1mVpp ~ 5Vpp 50 Ω
• 输出阻抗：50Ω（典型值）
• 调制类型：AM, FM, PM, FSK

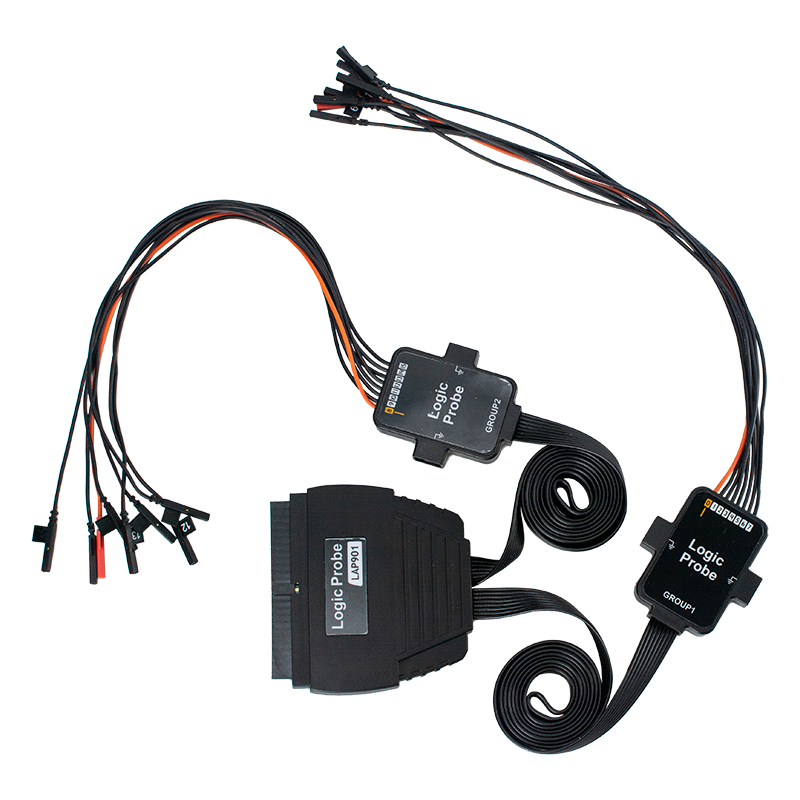

逻辑分析仪主要指标（选配）
• 通道数：16个输入通道(D0~D15)，其中D0~D7 为一组，D8~D15 为一组
• 阀值范围：±20.0 V，10 mV 步进
• 最大可输入电压：±40V 峰值CAT I；瞬时过压800Vpk
• 最大输入动态范围：±30 V +阈值
• 最小电压摆幅：500mVpp
• 输入电阻：100 kΩ；8 pF
• 垂直分辨率：1-bit
其他

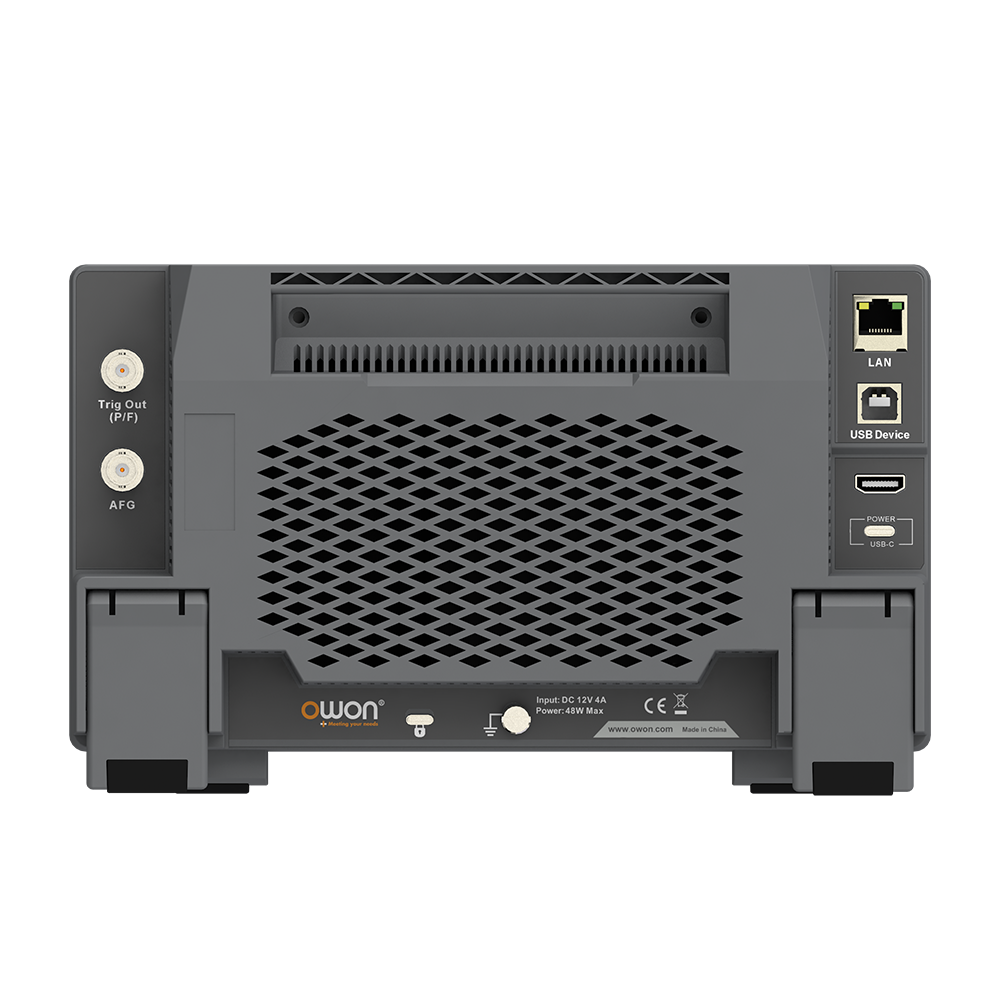

• 通讯接口：HDMI；USB device *1, USB Host *1 ；Trig Out(P/F)；LAN 接口
• 显示：7英寸（1024×600），多点触控电容屏

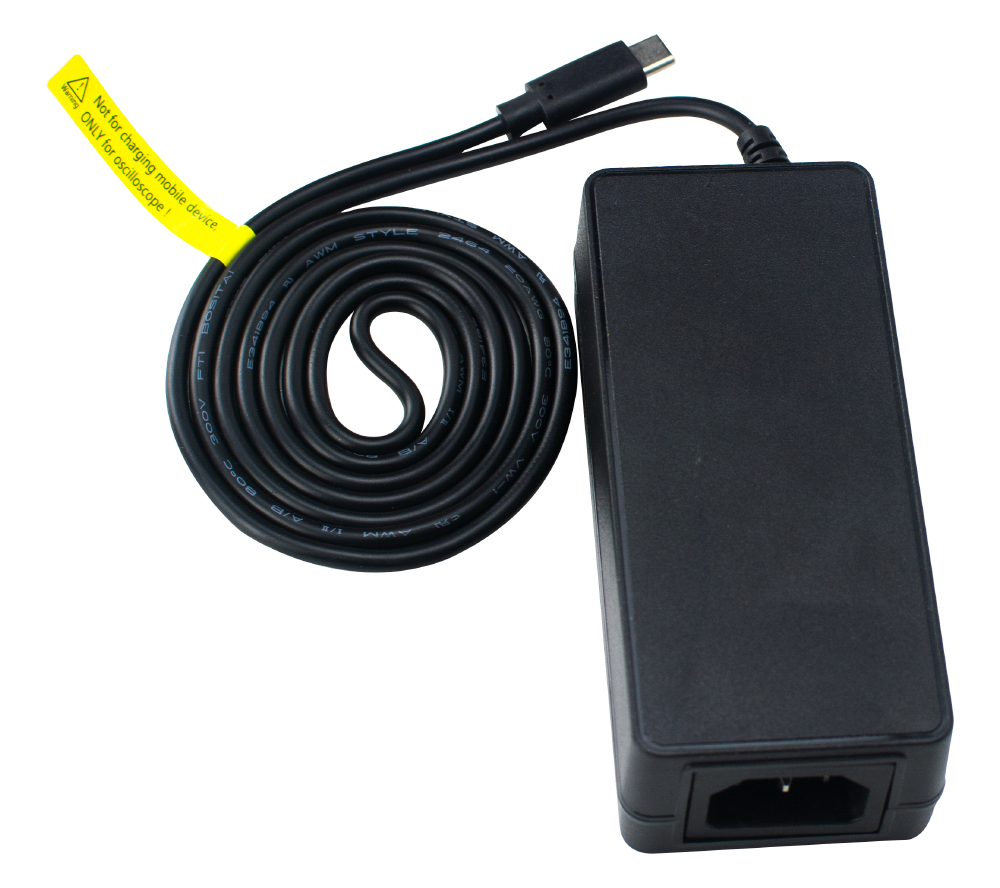

• 电源：Type-C 供电口【1】；12V/5000mAh锂电池（出厂前需选配）
• 尺寸：260mm * 160mm * 78mm（宽*高*深）
• 重量：约1.5 千克（主机）
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
