艾德克斯 ITECH

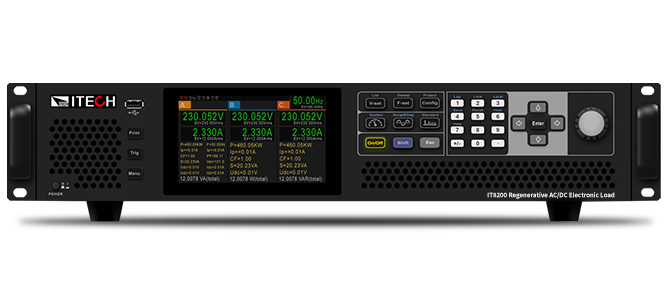

IT8200系列 回馈式交/直流电子负载
1U/2U可达6kVA · RLC负载
产品简介
IT8200系列是一款回馈式的可编程交/直流电子负载，采用碳化硅(SiC)技术，高效的回馈能力可以将电能无污染的回馈电网，节省用电和散热成本的同时也符合节能环保的需求。
AC模式下同时支持整流和非整流，提供了CC/CR/CP/CS/CC+CR/CE等多种操作模式，其中CE模式可以模拟单相整流RLC和并联RLC等多种电路拓扑。
IT8200可以广泛应用于电动车对电网测试V2G、电动车充电站EVSE、逆变器Inverter、储能变流器PCS、不断电系统UPS等多个领域。
IT8200系列采用高功率密度设计，在1U的体积内功率可达6kVA，3U的体积内功率可达15kVA，通过主从并机，可轻松扩展功率至960kVA。
用户通过触摸屏设计的图形化界面可以直接定义不同波形，结合任意波形编辑功能和完善的保护功能，是研发、测试、系统搭建的理想选择。
产品功能与优势
主要特点

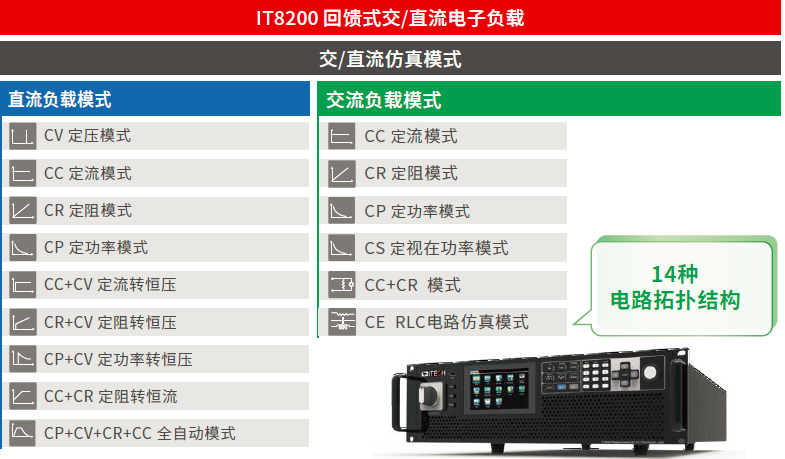

• AC模式下支持CC/CP/CR/CS/CC+CR/CE多种工作模式
• CE模式可以模拟单相整流RLC和并联RLC等14种电路拓扑
• 三相AC模式下支持Y和Δ两种接入方式
• 最高可达50次电压/电流谐波分析，内置IEC 61000-3-2/3-12法规测试；同时可以进行电流谐波模拟*2
• 1开启整流功能后，相移的设置范围受峰值因数的约束
• 2基波≤60Hz
回馈式交/直流负载
作为一款全新的回馈式交流电子负载，IT8200系列回馈效率高达88%，无论是在交流模式下还是在直流模式下，都可以将待测物在测试中所产生的能量经由高额回收后再厂内直接利用，而非以热能的形式消耗掉，为用户提供“绿色节能”的解决方案
单相、三相、反相操作模式
IT8200系列具备非常灵活的操作模式，通过面板菜单可任意选择单相、三相、反相模式。350V的设备在反相模式下，用户可获 得最高700V的单相电压，功率保持为原来的2/3。在三相模式下，用户通过机器面板就可以选择实现Y型和Δ型的连接方式，Y型接法时支持C相缺相功能。自由灵活的搭配，满足多元的测试需求
多样的操作模式
IT8200系列在交流模式下可以开启Rectified整流功能，使负载工作在第一和第三象限，电压和电流始终同向。此时，用户可以选择 波形完整性，包括全波，正半波，负半波
波峰因数CF 1.414-5.0
波峰因数表示波形的极端峰值。对于需要纯正弦波的应用，就希望负载端电流波形的CF值为1.414或尽可能接近。但是在实际应 用中，负载端电流波形的波峰形态可能会变的很尖，其CF往往大于1.414，此时正弦波的起始点从0度开始正向度数偏移。所以 用户需要去校正波形。IT8200的波峰因数(CF)值可以从1.414调整到5.0，同时还允许用户从-90 º至90 º设置相移角度，校正结果 幅度，使RMS值保持不变。从而更为精准的仿真出现场测试条件，以确保被测单元(UUT)的可靠性
主要型号与技术规格
该系列共收录 22 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• IT8202-350-10U-ATE 电压 350 V · 电流 10 A · 功率 2 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 1U
• IT8202-350-10U 电压 350 V · 电流 10 A · 功率 2 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 2U
• IT8203-350-30U 电压 350 V · 电流 30 A · 功率 3 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 3U
• IT8204-350-20U-ATE 电压 350 V · 电流 20 A · 功率 4 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 1U
• IT8204-350-20U 电压 350 V · 电流 20 A · 功率 4 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 2U
• IT8205-350-30U 电压 350 V · 电流 30 A · 功率 5 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 3U
资源下载
• IT8200系列 详细指标见 IT8200系列 详细指标页。
• 官方 PDF（产品单页/数据表）：IT8200-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾德克斯电子（南京）有限公司 · onetest 仪器资源库
艾德克斯 ITECH
IT8200系列 详细指标
1U/2U可达6kVA · RLC负载
详细指标
以下规格取自艾德克斯官网该产品详情页「产品具体型号检索」表，共 22 个具体型号。
IT8202-350-10U-ATE
• 电压：350 V
• 电流：10 A
• 功率：2 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1U
IT8202-350-10U
• 电压：350 V
• 电流：10 A
• 功率：2 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：2U
IT8203-350-30U
• 电压：350 V
• 电流：30 A
• 功率：3 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT8204-350-20U-ATE
• 电压：350 V
• 电流：20 A
• 功率：4 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1U
IT8204-350-20U
• 电压：350 V
• 电流：20 A
• 功率：4 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：2U
IT8205-350-30U
• 电压：350 V
• 电流：30 A
• 功率：5 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT8206-350-30-ATE
• 电压：350 V
• 电流：30 A
• 功率：6 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1U
IT8206-350-30
• 电压：350 V
• 电流：30 A
• 功率：6 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：2U
IT8206-350-90
• 电压：350 V
• 电流：90 A
• 功率：6 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT8209-350-90
• 电压：350 V
• 电流：90 A
• 功率：9 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT8212-350-90
• 电压：350 V
• 电流：90 A
• 功率：12 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT8215-350-90
• 电压：350 V
• 电流：90 A
• 功率：15 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT8230-350-180
• 电压：350 V
• 电流：180 A
• 功率：30 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：6U
IT8245-350-270
• 电压：350 V
• 电流：270 A
• 功率：45 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：15U
IT8260-350-360
• 电压：350 V
• 电流：360 A
• 功率：60 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：27U
IT8275-350-450
• 电压：350 V
• 电流：450 A
• 功率：75 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：27U
IT8290-350-540
• 电压：350 V
• 电流：540 A
• 功率：90 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：27U
IT82105-350-630
• 电压：350 V
• 电流：630 A
• 功率：105 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：27U
IT82120-350-720
• 电压：350 V
• 电流：720 A
• 功率：120 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：37U
IT82135-350-810
• 电压：350 V
• 电流：810 A
• 功率：135 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：37U
IT82150-350-900
• 电压：350 V
• 电流：900 A
• 功率：150 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：37U
IT82165-350-990
• 电压：350 V
• 电流：990 A
• 功率：165 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：37U
资源下载
• IT8200系列 产品介绍见 IT8200系列 产品介绍页。
• 官方 PDF（产品单页/数据表）：IT8200-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
