艾德克斯 ITECH

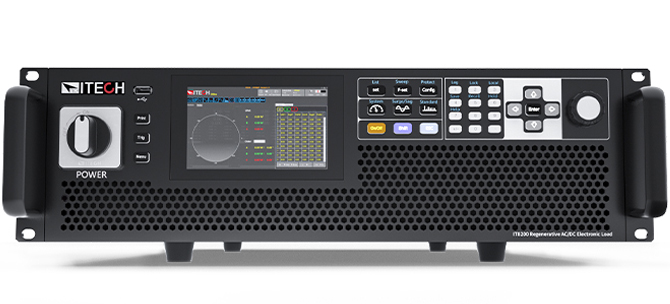

IT8200E系列 回馈式交/直流电子负载
3U可达21kVA · RLC负载
产品简介
IT8200E系列展现了高效回馈式可编程交直流电子负载的先锋技术，能够无污染地将电能高效回馈至电网，既节能又环保。
在紧凑的3U机框内，它提供高达21kVA的功率，且利用主从并机技术，功率可轻松扩展超过1MVA。
配备了触摸屏图形化界面，用户可以直接定义不同的波形，结合任意波形编辑功能和完善的保护机制，使其成为研发、测试和系统搭建的理想选择。
IT8200E系列在交流(AC)模式下可以开启Rectified整流功能，使负载工作在第一和第三象限，电压和电流始终同向。
同时提供了多种工作模式，其中CE模式能模拟14种电路拓扑。
IT8200系列的应用领域广泛，包括电动车与电网的测试（V2G）、电动车充电站（EVSE）、逆变器（Inverter）、储能变流器（PCS）、不间断电源系统（UPS）等。
产品功能与优势
主要特点

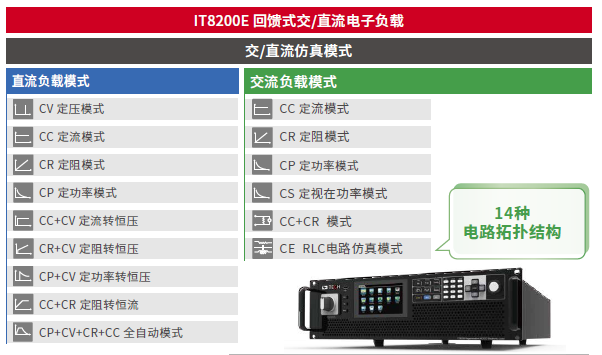

• AC模式下支持CC/CP/CR/CS/CC+CR/CE多种工作模式
• CE模式可以模拟单相整流RLC和并联RLC等14种电路拓扑
回馈式交/直流负载
作为一款全新的回馈式交流电子负载，IT8200E系列回馈效率高达88%，无论是在交流模式下还是在直流模式下，都可以将待测物在测试中所产生的能量经由高额回收后再厂内直接利用，而非以热能的形式消耗掉，为用户提供“绿色节能”的解决方案
示波功能
IT8200E系 列内置数字示波器功能采集电压和电流的时域信号，相位关系以及执行波形触发等功能。示波采样率高达10us，最多可同时显示6条示波曲线，可以进行瞬时分析
同时提供了数据记录功能，可以长时间观察和输出状态，将当前抓到的波形数据记录到外部存储设备中进行二次分析。无需再借助数据采集仪和示波器，就可以满足测试中多种量测需求，充分考虑了工程师不同量测需求
单相、三相、反相操作模式
IT8200E系列具备非常灵活的操作模式，通过面板菜单可任意选择单相、三相、反相模式。350V的设备在反相模式下，用户可获 得最高700V的单相电压，功率保持为原来的2/3。在三相模式下，用户通过机器面板就可以选择实现Y型和Δ型的连接方式，Y型接法时支持C相缺相功能。自由灵活的搭配，满足多元的测试需求
多样的操作模式
IT8200E系列在交流模式下可以开启Rectified整流功能，使负载工作在第一和第三象限，电压和电流始终同向。此时，用户可以选择 波形完整性，包括全波，正半波，负半波
波峰因数CF 1.414-5.0
波峰因数表示波形的极端峰值。对于需要纯正弦波的应用，就希望负载端电流波形的CF值为1.414或尽可能接近。但是在实际应 用中，负载端电流波形的波峰形态可能会变的很尖，其CF往往大于1.414，此时正弦波的起始点从0度开始正向度数偏移。所以 用户需要去校正波形。IT8200E的波峰因数(CF)值可以从1.414调整到5.0，同时还允许用户从-90 º至90 º设置相移角度，校正结果 幅度，使RMS值保持不变。从而更为精准的仿真出现场测试条件，以确保被测单元(UUT)的可靠性
主要型号与技术规格
该系列共收录 11 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• IT8221E-350-105 电压 350 V · 电流 105 A · 功率 21 kVA · 分辨率 0.01V/0.1A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 3U
• IT8242E-350-210 电压 350 V · 电流 210 A · 功率 42 kVA · 分辨率 0.01V/0.1A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 6U
• IT8263E-350-315 电压 350 V · 电流 315 A · 功率 63 kVA · 分辨率 0.01V/0.1A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 15U
• IT8284E-350-420 电压 350 V · 电流 420 A · 功率 84 kVA · 分辨率 0.01V/0.1A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 27U
• IT82105E-350-525 电压 350 V · 电流 525 A · 功率 105 kVA · 分辨率 0.01V/0.1A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 27U
• IT82126E-350-630 电压 350 V · 电流 630 A · 功率 126 kVA · 分辨率 0.01V/0.1A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 27U
资源下载
• IT8200E系列 详细指标见 IT8200E系列 详细指标页。
• 官方 PDF（产品单页/数据表）：IT8200E-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾德克斯电子（南京）有限公司 · onetest 仪器资源库
艾德克斯 ITECH
IT8200E系列 详细指标
3U可达21kVA · RLC负载
详细指标
以下规格取自艾德克斯官网该产品详情页「产品具体型号检索」表，共 11 个具体型号。
IT8221E-350-105
• 电压：350 V
• 电流：105 A
• 功率：21 kVA
• 分辨率：0.01V/0.1A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT8242E-350-210
• 电压：350 V
• 电流：210 A
• 功率：42 kVA
• 分辨率：0.01V/0.1A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：6U
IT8263E-350-315
• 电压：350 V
• 电流：315 A
• 功率：63 kVA
• 分辨率：0.01V/0.1A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：15U
IT8284E-350-420
• 电压：350 V
• 电流：420 A
• 功率：84 kVA
• 分辨率：0.01V/0.1A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：27U
IT82105E-350-525
• 电压：350 V
• 电流：525 A
• 功率：105 kVA
• 分辨率：0.01V/0.1A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：27U
IT82126E-350-630
• 电压：350 V
• 电流：630 A
• 功率：126 kVA
• 分辨率：0.01V/0.1A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：27U
IT82147E-350-735
• 电压：350 V
• 电流：735A
• 功率：147kVA
• 分辨率：0.01V/0.1A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：27U
IT82168E-350-840
• 电压：350 V
• 电流：840A
• 功率：168kVA
• 分辨率：0.01V/0.1A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：37U
IT82189E-350-945
• 电压：350 V
• 电流：945A
• 功率：189kVA
• 分辨率：0.01V/0.1A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：37U
IT82210E-350-1050
• 电压：350 V
• 电流：1050A
• 功率：210kVA
• 分辨率：0.01V/0.1A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：37U
IT82231E-350-1155
• 电压：350 V
• 电流：1155A
• 功率：231kVA
• 分辨率：0.01V/0.1A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：37U
资源下载
• IT8200E系列 产品介绍见 IT8200E系列 产品介绍页。
• 官方 PDF（产品单页/数据表）：IT8200E-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
