63800RSeries 能源回收式交流电子负载
9kVA至15kVA · 30Hz - 100Hz
产品简介

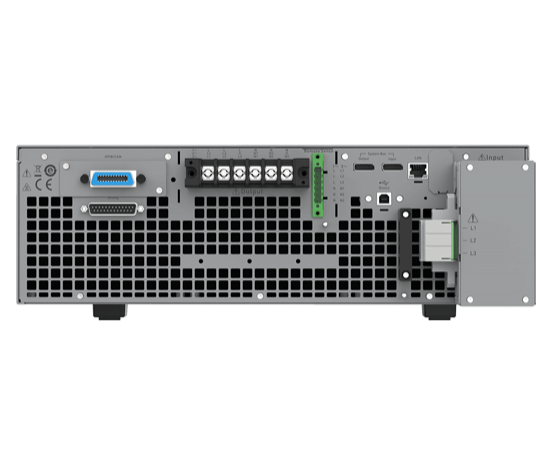

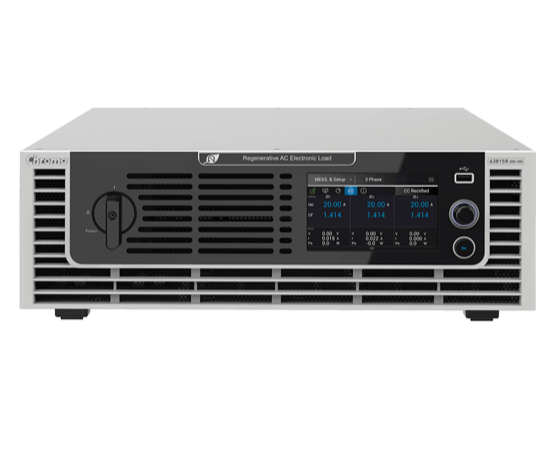

Chroma 63800R系列产品为具备能源回收功能的交流电子负载，依使用功率9kVA/12kVA/15kVA分为三个型号。此系列产品以3U机体高度具备最大15kVA拉载功率，实现高功率密度设计；单一机体就具备单相、三相拉载模式，可泛用于各类型交流电压源产品；透过主从控制，可实现多台单机并联组合，提供更大的拉载功率满足测试需求。
63800R系列可提供用户完善的节能方案，透过其能源回收机制，待测物在拉载测试中所消耗的能量可高效率经由机器回馈到电网，而不是在测试过程以热能消耗，达成环保节能的目的。藉此，63800R系列可适用于市面上各项绿能相关产业测试，如储能系统ESS、混合型太阳能逆变器（Hybrid PV Inverter）、电动车交流充电设备（AC EVSE），以及双向车载充电器（BOBC）的V2L、V2H应用等。
产品功能与优势
主要特点
• 额定功率：9kVA、12kVA、15kVA
• 额定电流：87Arms、96Arms、105Arms
• 电压范围：30Vrms - 350Vrms
• 频率范围：30Hz - 100Hz
• 峰值因素范围：1.414 - 3.000
• 功率因素范围：0.100 - 1.000（超前/落后）
• 3U高度具备最大15kVA之高功率密度设计
• 全触控面板搭配直观的UI设计
• 达线性负载等级的高精准度
• 可选择单相、三相输出模式
• 提供额定视在功率回灌能力，经转换可89%高效率回收至电网
• 符合EVSE、Off-Grid Inverter及UPS相关产品测试应用
• 整流拉载模式
• 电流超前/落后拉载模式
• 电流源模式
• Stand-By待机投入功能
• 电感/电容性负载仿真功能
• 半周拉载功能
• Load On IMMED.实时拉载功能
• 用户自定义波形拉载功能 *
• List Mode进阶拉载编程 *
• 可设定起始/结束的电流拉载角度
• 可设定拉载电流上限值
• Response Speed拉载性能调整功能
• 全球通用的输入电压规格
• 可透过并联模式提供更大输出功率（三相模式）
• 支持串联功能（分相模式）*
• 标配远程接口 USB、LAN
• 选配远程接口 GPIB、CAN
此外，针对不断电系统UPS测试，对比传统的交流负载多是以耗能原件将功率消耗，63800R系列藉由能源回收功能，不仅无废热问题，在大功率测试时也可大幅节省电费； 同时Chroma 63800R系列也可符合IEC 62040-3 UPS Efficiency Measurement non-Linear测试要求规范，提供UPS测试完整的解决方案。
Chroma 63800R系列使用先进的全数字式控制技术，除基本拉载设定外，还可提供拉载/卸除角度、拉载电流Slew Rate等进阶设定，且拉载时可达到线性负载等级的高精准度。为配合待测物电压源的快速变动，Chroma 63800R系列开发全新的Stand-By待机投入功能，可在待测物于待载、切离时保持Load On，并等电压源启动后瞬间拉载，此功能可取代人为介入调整负载的设定或保护，适用于全自动化智能工厂的测试流程。
除定电流、定功率、定阻抗等基本功能之外，Chroma 63800R系列还具备Rectified、Lead/Lag等进阶操作模式，藉此可仿真整流性负载和电容性、电感性负载特性。此外也可透过独特的半周拉载功能，仿真SCR和TRIAC组件特性，针对调温、调光的家用电器、保护开关等负载特性做仿真，测试电压源的输出稳定度。
63800R系列使用5吋LCD全触控屏幕，搭配直观简便的UI接口可让用户快速熟悉仪器操作；远程接口则有USB、LAN、及选配的GPIB或CAN接口，可藉由计算机和Chroma SoftPanel软件进行快速的数字控制；此外Chroma也提供仪器的控制驱动器，用户可藉由LabVIEW软件来做控制系统的程序整合应用。
高功率密度的能源回收交流负载

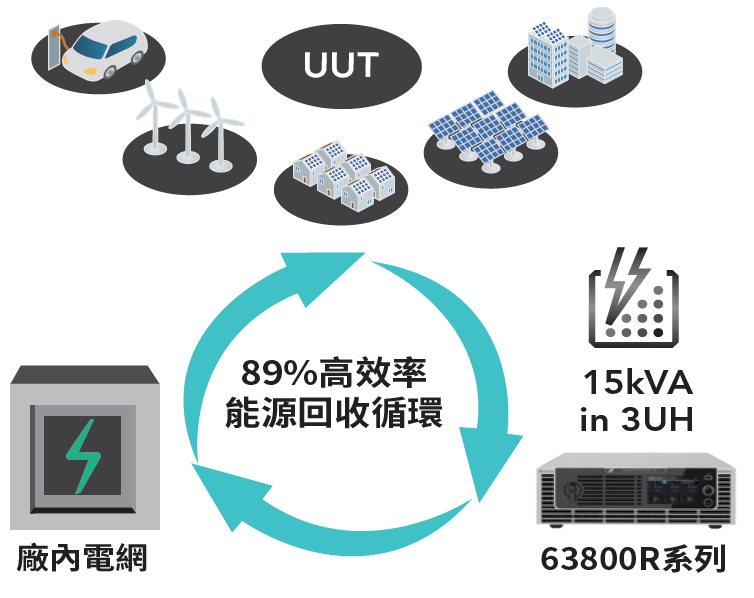

Chroma 63800R系列产品为高精度的切换式交流电子负载，藉由高功率密度设计以3U高机身实现最大15kVA拉载功率，且透过精密的双向电源技术完成最大89%高效率能源回收功能，可将测试功耗回馈至厂内电网。透过数字控制精准的锁频、锁相能力，Chroma 63800R系列可由单一机体实现单相和三相拉载模式，适用于各类型交流源或具备逆变功能产品的拉载测试，如家用/商用型脱机式光伏逆变器、不断电系统、及交流车用充电桩等。
63800R系列能源回收式交流电子负载搭配系统应用时，3U机体高度可为柜体带来更多空间弹性，而能源回收功能解决传统RLC负载箱的废热问题，进而节省散热配置成本，在测试不同待测物时，单/三相功能更可取代须准备多组的传统负载。无论在成本、空间、应用或配线，63800R系列皆具有更完整的优势，带来更经济可靠的解决方案。
直观的触控操作接口
63800R系列能源回收式交流电子负载配备触控式操作屏幕，提供直观的UI接口让用户快速进行多项设定和操作。交流负载的进阶设定功能如拉载/卸除角度、拉载电流Slew Rate等设定，皆隐藏于右上角More Setting功能，使主设定画面简洁干净。而透过全屏模式，可将所有量测值扩展至全屏，适用于完成输入设定后的观察环节，提供用户更清楚的量测参数画面。

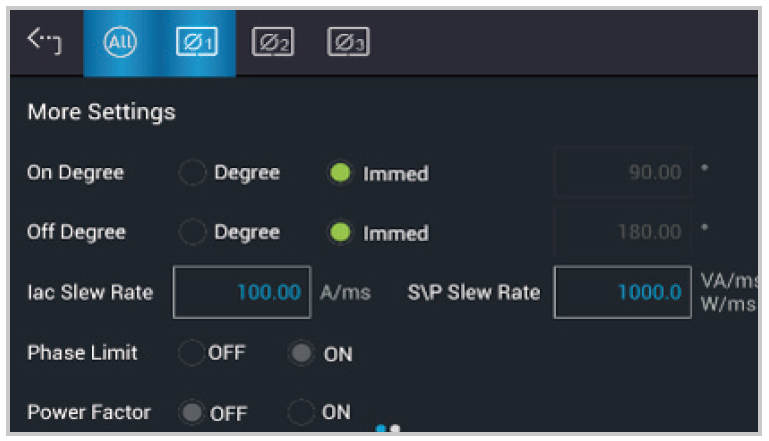

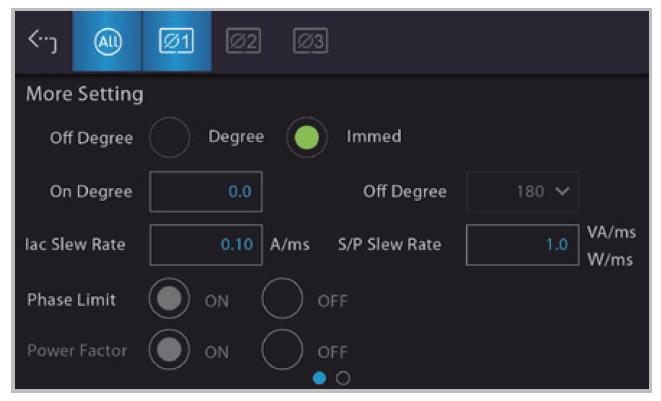

▲ 进阶设定模式

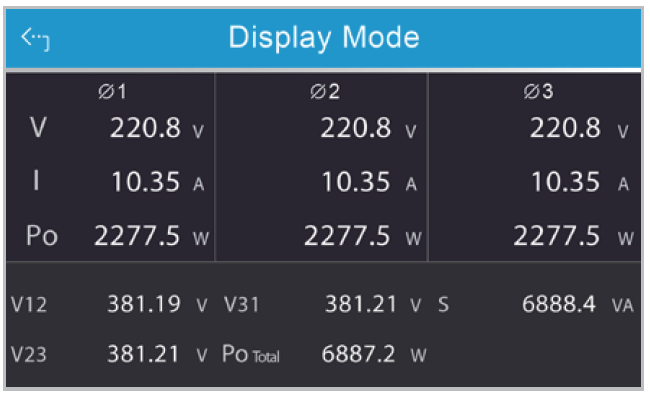

▲ 全屏模式
并网及能源回收之安全保护机制
Chroma 63800R系列能源回收式交流电子负载具备并网及能源回收功能，且针对能源回收的设备入电端设计完整的保护措施。当63800R系列侦测到并网端的交流电有过电压、欠电压、频率异常、三相不平衡、过电流等异常情形，会瞬间跳出警告并停止拉载，同时使并网端的电源模块进入闭锁状态以维护用户安全，在确认电网状态正常后重启机器以再次并网，实现完善的并网保护机制。

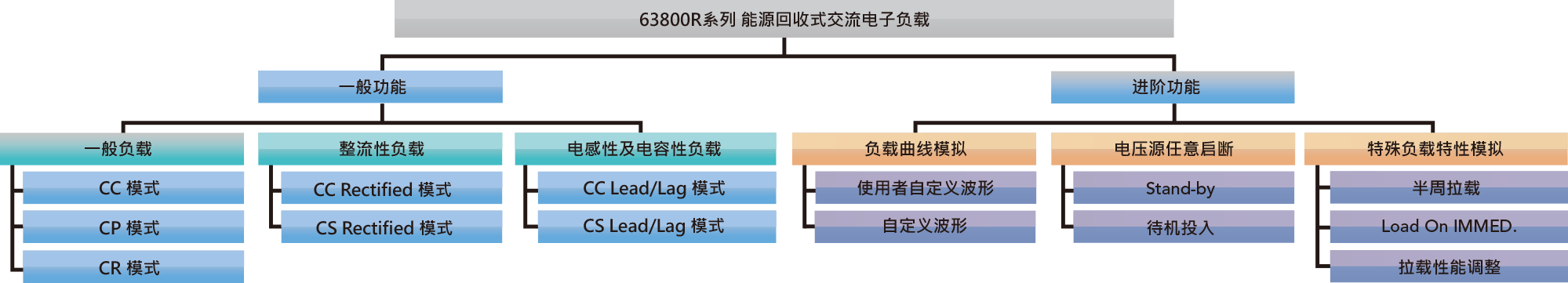

全面的交流负载仿真功能
Chroma 63800R系列能源回收式交流电子负载具备全面的模式及功能，针对一般负载、整流性负载、及电感性/电容性负载，分别具备不同操作模式来进行负载仿真。此外也提供进阶拉载功能如：用户自定义波形、List编辑模式、Stand-By待机投入功能、半周拉载功能、Load On IMMED.、拉载性能调整功能等。
一般负载
63800R系列提供完整的定电流CC、定功率CP、以及定电阻CR模式，此功能可广泛使用于仿真各类型交流负载特性。在定电流CC和定功率CP模式中，可设定拉载的功率因素（PF）或峰值因素（CF），其中PF以Lead/Lag来定义电流超前/落后电压，此外也可透过Priority设定，同时编程PF、CF两者。而定电阻模式下，PF值恒为1，可仿真线性阻抗迅速反应待测物的电压源变化，如电压中断的瞬时拉载测试等。

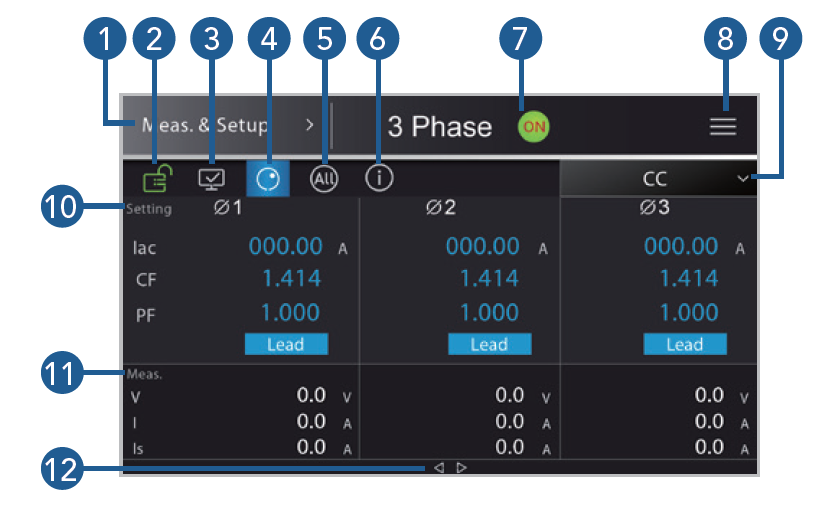

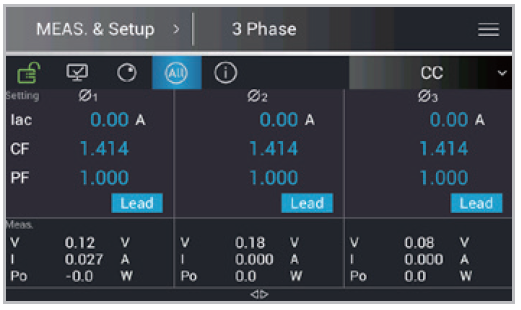

▲ CC Mode主画面（三相）

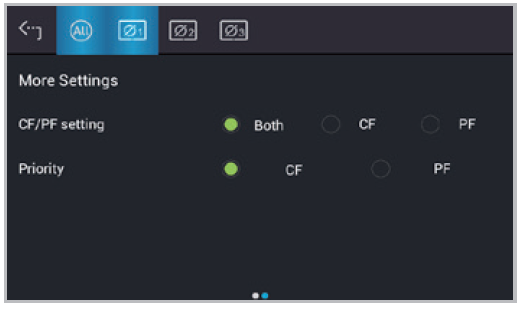

▲ CF/PF参数Priority设定

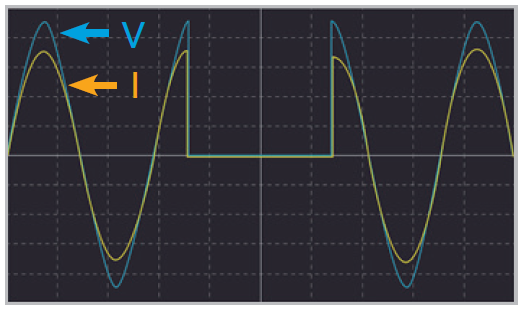

▲ 以CR Mode进行电压中断拉载测试
整流性负载
CC和CS Rectified模式可针对整流性或非线性负载做仿真，如传统逆变器、UPS、整流开关、声光调控设备、具变频功能的机电装置等。依CC或CS之测试需求，额外设定拉载的CF值制造尖波电流，伴随高稳定度的Slew Rate控制，精准模拟出各类型非正弦波的拉载电流。

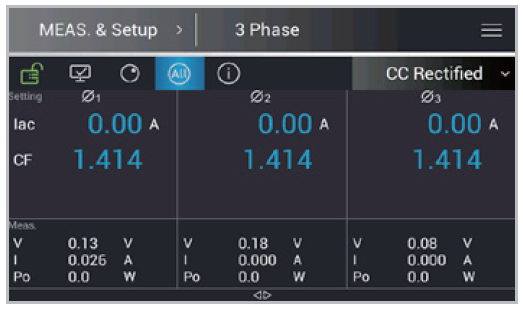

▲ CC Rectified Mode主画面（三相）

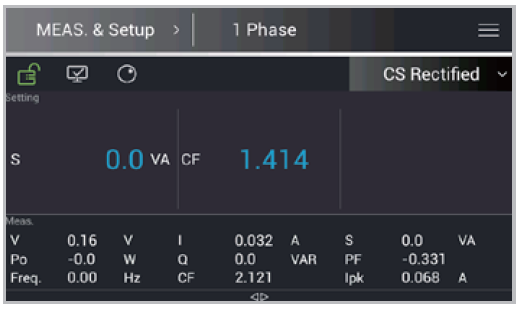

▲ CS Rectified Mode主画面（单相）

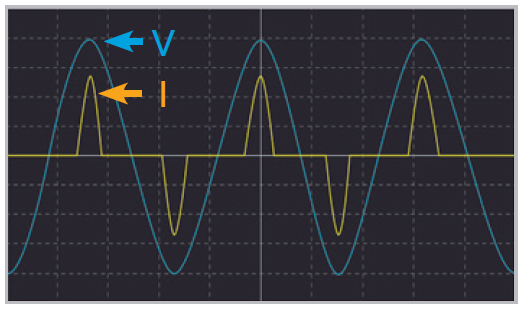

▲ Rectified模式（CF=3）
电感性及电容性负载
CC和CS Lead/Lag模式可在定电流或定视在功率的测试条件下，藉由设定电流与电压的相位差（Deg），使拉载电流超前或落后电压，仿真现实中用电设备因被动组件而呈现的电感性或电容性负载特性。

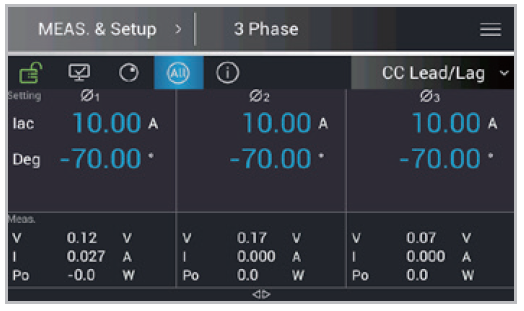

▲ CC Lead/Lag Mode主画面（三相）

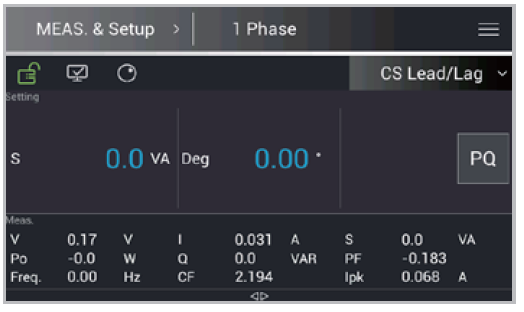

▲ CS Lead/Lag Mode主画面（单相）

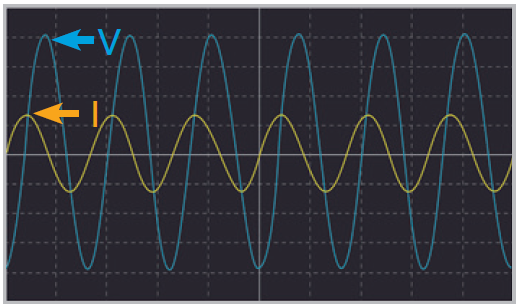

▲ Lead/Lag模式（Deg=90º）
半周拉载功能
Chroma 63800R系列能源回收式交流电子负载于CC Rectified模式配备半周拉载功能。在电压、电流为正弦波条件下，提供正半周、负半周，以及模拟SCR/TRIAC开关特性的90度Leading Edge、Trailing edge等半周拉载。使用者可藉由拉载此特殊电流波型，模拟调温/调光的家用电器、保护开关等，使用SCR/TRIAC组件相关待测物的负载特性，测试电压源的输出稳定度。

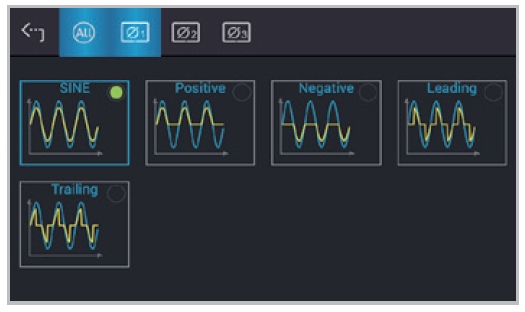

▲ 半周拉载功能选单

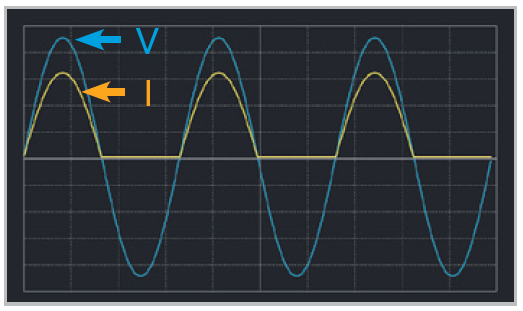

▲ 正半周拉载波型

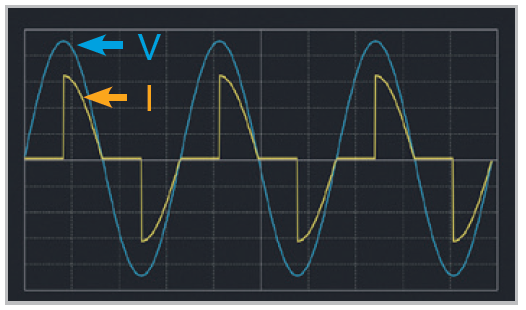

▲ 90˚ Leading Edge拉载波型
STAND-BY待机投入功能
63800R系列透过先进的控制算法及精准迅速的侦测回路，实现全新的Stand-By待机投入功能。针对线路突然开路或电压源瞬间中断的测试情境，可透过侦测待测物电压消失，快速切换待载状态以回避电流源开路情境。若无此特性，切换式负载将因来不及反应电压变化而生成反向高压，进而跳过电压保护中断测试流程。此外，63800R系列也支持Load On IMMED.实时拉载功能，一旦电压源启动可立即拉载，实现趋近零秒延迟的待载启动测试。 使用者仅须完成拉载设定并Load On，即可在测试流程中随意使电压源中断，此特性使63800R系列适用于交流车用充电桩 （AC EVSE）的动态拉载、OCP/OPP拉载、刷卡充电等测试项目，以及逆变器、不断电电源的待载开机、备援电源切换等测试。

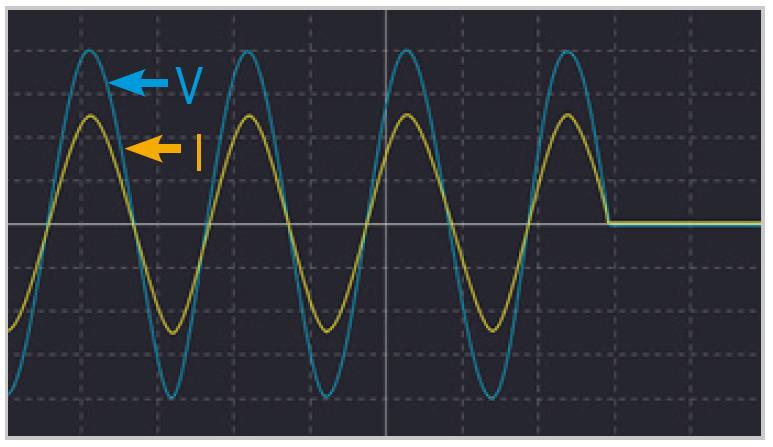

▲ Stand-By待机投入功能适用于待测物中断测试
▲ Load On IMMED.功能开关

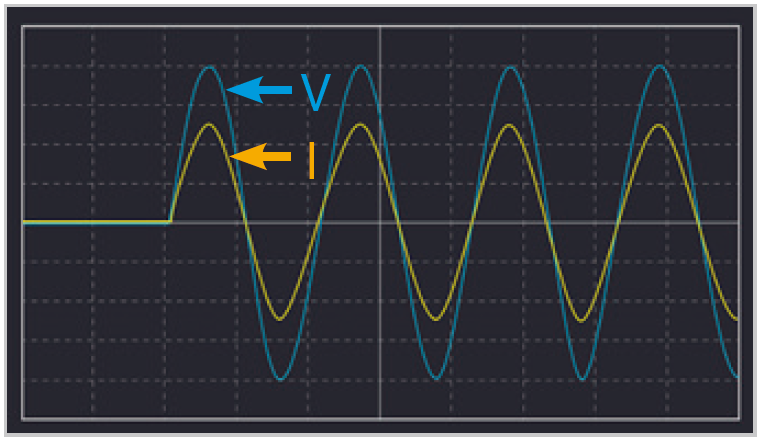

▲ 零秒延迟的待载启动测试
Response Speed性能调整功能

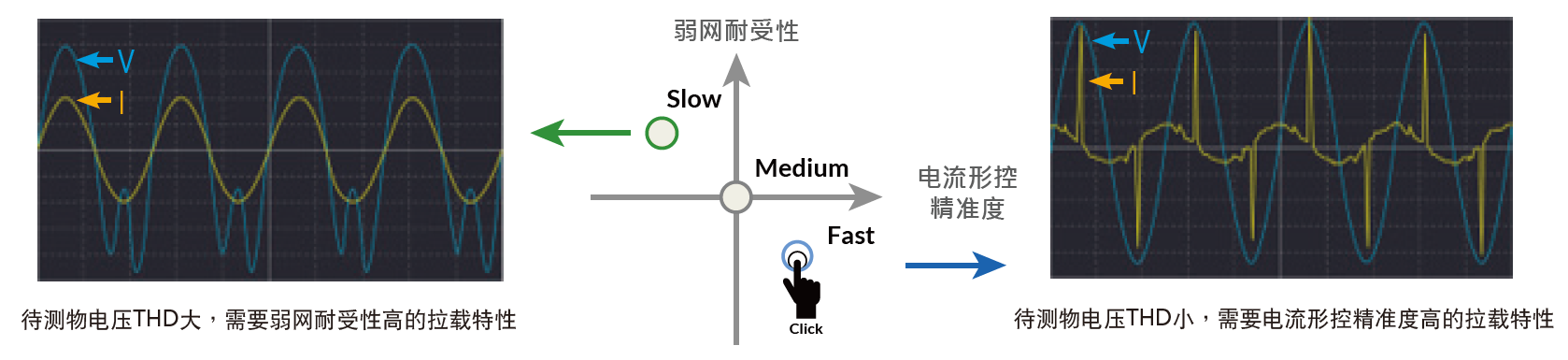

63800R系列做为高泛用性的切换式交流电子负载，可透过精密的数字控制算法来控制响应带宽，并藉由档位切换的操作形式，一键切换Response Speed拉载特性，予各式交流电压源待测物提供不同的拉载性能。在测试谐波成份较高的电压源时，可使用弱网耐受性高的Slow档位，提供稳定的拉载性能，适用于电压源模块开发初期阶段，输出电压还未能达标准正弦的拉载测试；反之，在电压源开发成熟阶段，对于拉载有高标准的电流波形控制精准度需求，可透过Fast档位提供精准的拉载电流性能，如整流性拉载、相位延迟/落后拉载、半波拉载、使用者自定义拉载波型、零延迟拉载等特殊交流负载测试项目。
用户自定义波形功能

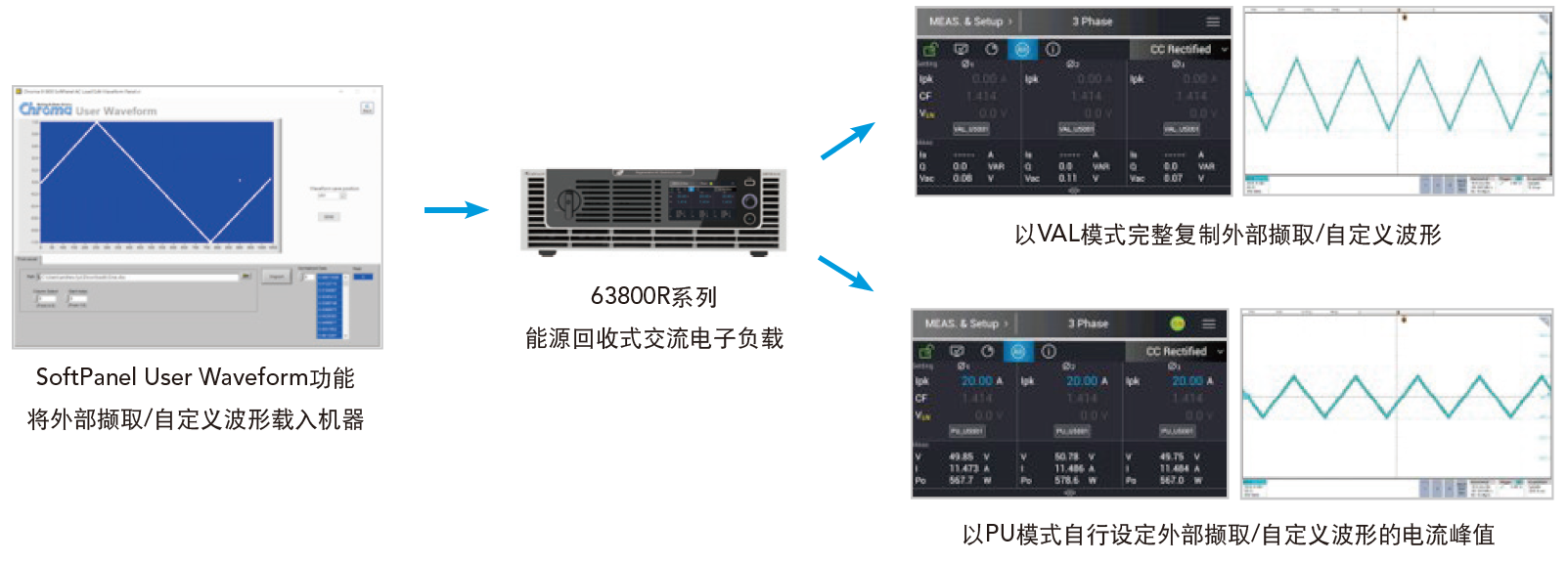

为了仿真并还原真实的负载电流，Chroma 63800R系列能源回收式交流电子负载具备用户自定义波形功能*1（简称UDW功能），可将示波器所撷取到的电流波型和数据，透过专用软件SoftPanel的User Waveform功能*2 储存于机器，进而复制其负载电流波形来进行拉载，为电压源待测物提供特定的情境模拟测试。此功能适用于仿真各式各样负载的拉载型态，予车用产品如双向车载充电器、车用逆变器等进行V2L测试。
此UDW功能分为VAL和PU两种模式，各提供200组可储存和使用的波型。在选择VAL模式之下， 63800R系列会依照实际电流数据作完全复制性拉载；而在PU模式则是针对加载的电流形状做正规化并复制，再依使用者需求来设定拉载电流的峰值大小。此外，UDW功能也支持用户自行编辑的电流波型，只要以Excel编辑完整一周期（以1024点为主）的拉载电流数据，即可汇入63800R系列来进行自定义波型的拉载，提供用户更弹性的情境测试选择。
*1 此功能仅支持于FW 1.10 (含) 以上的FW版本，且不支持于Split Phase模式。 *2 此功能尚未发行，可透过SCPI指令执行此功能。
List Mode进阶编程功能
63800R系列具备List Mode进阶编辑功能*，可藉由编辑最多100个序列（Sequence）来组合成连贯的拉载程序，每个序列皆可独立进行拉载设定，且可透过选择「持续时间」或「拉载周期数量」来决定此序列执行的时间长度，予使用者自由编辑任意拉载组合。 List Mode除了首个序列可编辑起始拉载角度之外，其余序列的相位和角度都将跟随电压源，藉此将更容易组合电流源的各种动态拉载变化。
*此功能仅支持于FW 1.10 (含) 以上的FW版本，且不支持于Split Phase模式。

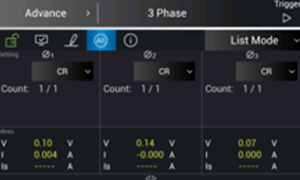

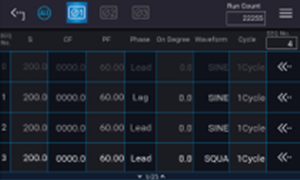

▲ List Mode功能主画面
▲ List Mode功能编辑页面

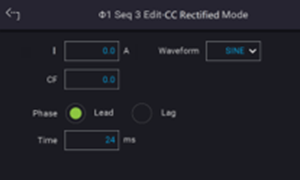

▲ Sequence编辑页面
于List Mode选择CC Rectifi ed模式，可在序列编辑中选择不同形状的拉载波型，包含正弦波、半波波型以及UDW波型。其中针对UDW波型的应用，可搭配示波器撷取一整段拉载电流信息，并针对所有欲模拟的关键波型，都分别取一个周期的数据来汇入机器，最后透过List Mode功能将其以数个序列分别重现并结合，形成连贯的编程，藉此完整复制最初整段示波器撷取的拉载波型。此功能适用于动态拉载测试，及透过重现家用负载特性来进行车用产品的V2L仿真测试。
▲ 多型态电流组合之List Mode拉载波型
多机并联/串联功能

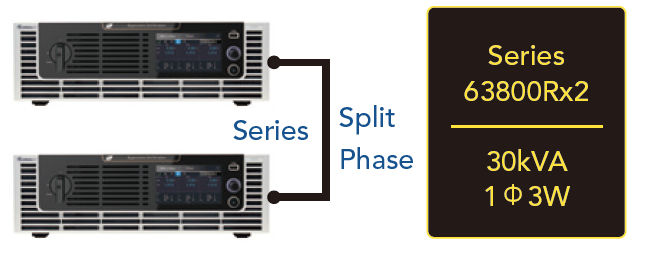

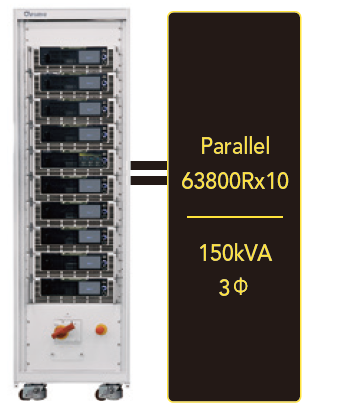

Chroma 63800R系列能源回收式交流电子负载支持最多十台单机并联功能，以一台主机搭配其余从机，可提供最大150kVA的三相交流拉载方案。此外63800R系列也可支持两台单机串联*，透过独特的分相功能设计，由两台单机实现单相三线配置，每相可达最大105A电流能力，适用于北美主流的19.2kW、每相电流需求80A、配置为单相三线的车用充电器产品之交流负载测试。
*仅支持于FW 1.10 (含) 以上的FW版本

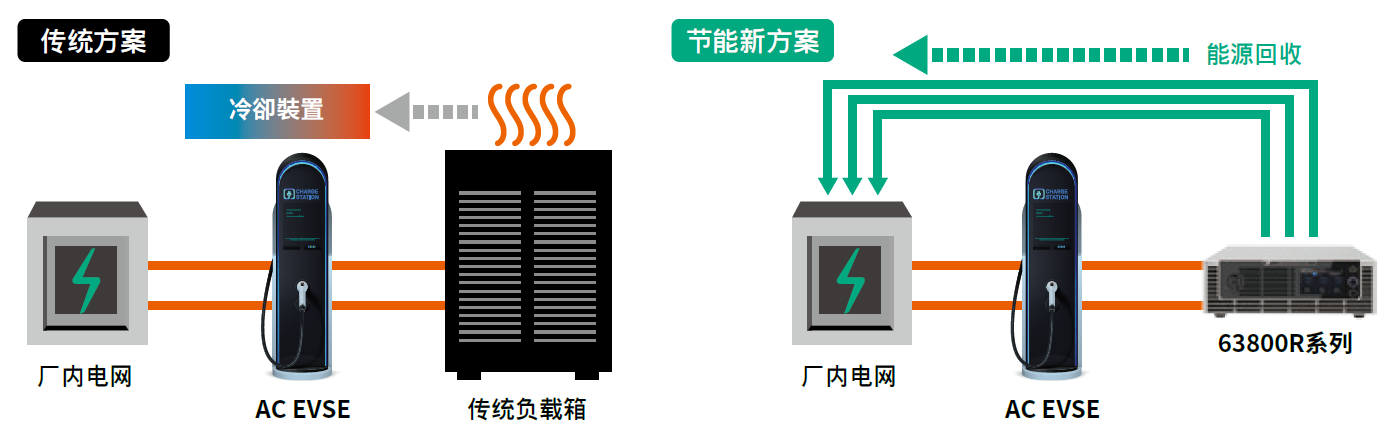

电动车充电桩的节能测试方案
63800R系列藉由高功率密度和高效率能源回收等特性，提供交流电动车充电桩（AC EVSE）全新的节能省碳测试方案。传统使用的负载箱体积庞大，且拉载能耗转化为热能，将造成大量能源耗费，须配置对应的置冷系统来避免环境过热。对比下，Chroma 63800R系列为3U轻巧机身，且具备最高89%效率之能源回收功能，以使用满功率拉载为例，一台设备每年可替产线节省约116,946 kWh的电力，相当于45,258 kg的碳排放量*1，实现节能目的亦大幅缩减置冷成本。此外，Chroma 63800R系列配备完整的CC、CP、CR拉载模式，符合AC EVSE的CCID/RCD漏电流要求标准*2，提供更经济且可靠的长时间信赖性测试、拉载特性测试等解决方案。
*1 参考国际之能源信息管理局信息，1kWh功率消耗约0.855磅（0.387公斤）碳排放 *2 须加购Chroma63800R专用Inrush Current Limiter Box于AC EVSE和AC EV Charger测试应用。

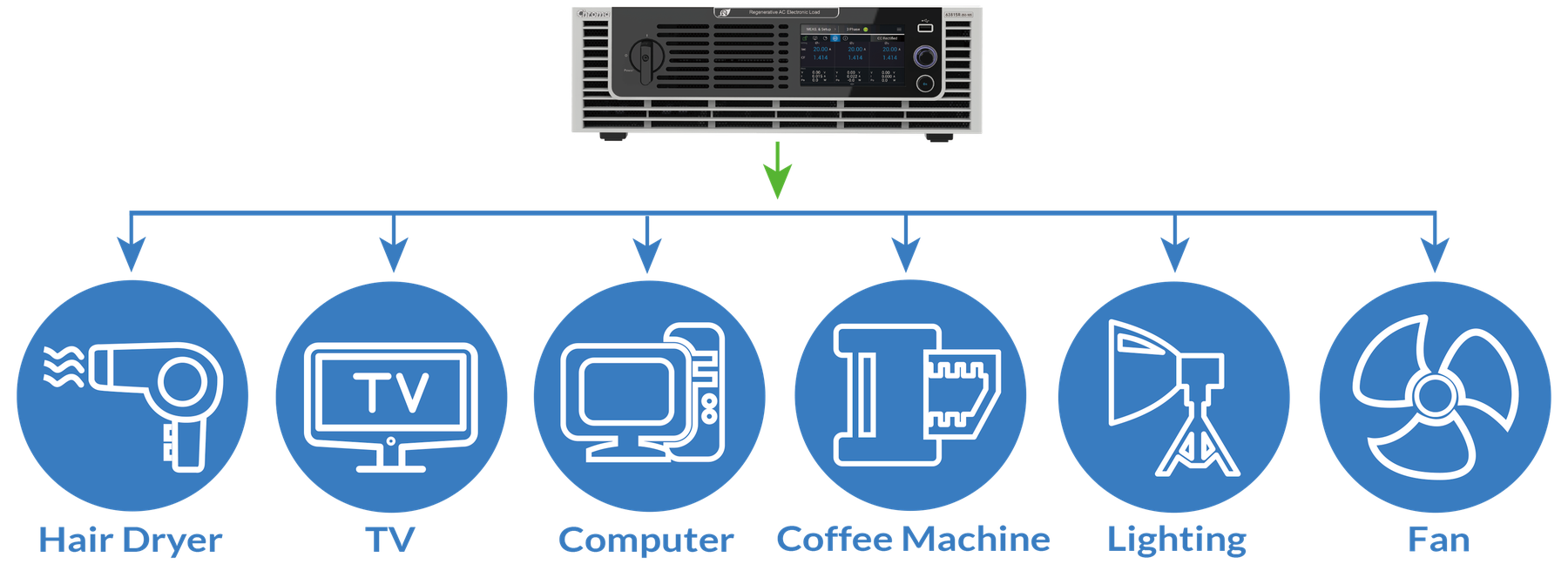

高效的家用负载测试解决方案
车用充电器相关厂商为进行V2H与V2L测试应用，传统方案为使用大量家用电器作负载，不仅繁琐、耗时，且需要大量成本和占地空间。对此63800R系列藉由CC、CP、CR，及CC/CS Rectifi ed、CC/CS Lead/Lag等七种拉载模式，搭配半周拉载、Stand-By、拉载性能调整、UDW、List Mode等进阶功能，可针对如吹风机、咖啡机、电视⋯等家电产品，以及照明、风扇⋯等调光/调速类型的负载设备，精准仿真其拉载电流特性。藉此无需搬运繁重电器，透过单台3U体积设备即可快速切换各类型负载条件，大幅提升测试效率并节省成本及空间。
主要型号与技术规格
该系列共收录 8 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• 63800R Series 叙述 能源回收式交流电子负载
• 63809R-350-87 叙述 能源回收式交流电子负载 9kVA
• 63812R-350-96 叙述 能源回收式交流电子负载 12kVA
• 63815R-350-105 叙述 能源回收式交流电子负载 15kVA
• A618005 叙述 单相/三相切换治具 (选配)
• A620039 叙述 GPIB 远端介面 (选配)
资源下载
• 63800RSeries 详细指标见 63800RSeries 详细指标页。
• 官方 PDF（型录）：63800R-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
致茂 Chroma
63800RSeries 详细指标
9kVA至15kVA · 30Hz - 100Hz
详细指标
以下规格取自致茂 Chroma 官网该产品详情页型号表，共 8 个具体型号。
63800R Series
• 叙述：能源回收式交流电子负载
63809R-350-87
• 叙述：能源回收式交流电子负载 9kVA
63812R-350-96
• 叙述：能源回收式交流电子负载 12kVA
63815R-350-105
• 叙述：能源回收式交流电子负载 15kVA
A618005
• 叙述：单相/三相切换治具 (选配)
A620039
• 叙述：GPIB 远端介面 (选配)
A620045
• 叙述：CAN 远端介面 (选配)
A638003
• 叙述：63800R系列电脑图形化操作介面 *請洽Chroma辦公室
资源下载
• 63800RSeries 产品介绍见 63800RSeries 产品介绍页。
• 官方 PDF（型录）：63800R-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
