致茂 Chroma

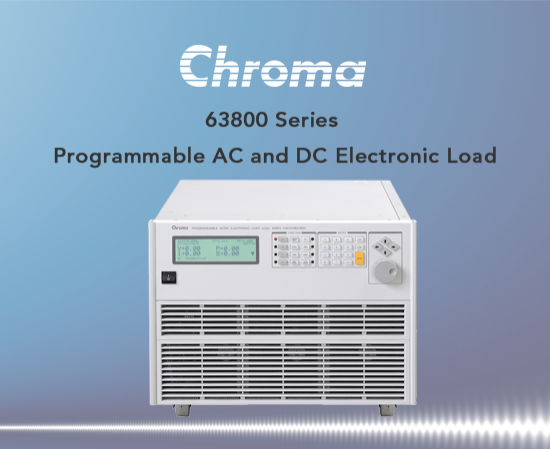

63800Series 可编程交&直流电子负载
1800W, 3600W, 4500W · 50V
产品简介
致茂最新的63800系列交/直流电子负载，主要是给不断电系统(UPS)、离线型变流器(Off-Grid Inverters)、车用型变流器、交流电源以及其他的电力元件如开关、断路器、保险丝和连接器等产品测试使用。
63800系列可模拟于高峰值因素下的负载情况，甚至当电压波形失真时，能即时补偿功率因素。此特性使得模拟负载的能力更加真实，亦能防止电压过应力发生，因此可获得更可靠及更公正的测试结果。
产品功能与优势
主要特点
• 功率范围：1800W, 3600W, 4500W
• 电压范围：50V至350Vrms
• 电流范围：高达 18Arms, 36Arms, 45Arms
• 峰值电流：高达 54A, 108A, 135A
• 并联/三相控制
• 频率范围：45至440Hz, DC
• 峰值因素范围：1.414至5.0
• 功率因素范围：0至1 超前或落后(整流模式)
• 直流负载：定电流、定电阻、定电压、定功率
• 交流负载：一般负载模式与整流性负载模式
• 模拟电压、电流监控
• 时间量测：可应用于电池、UPS、保险丝和断路器等测试
• 量测：V, I, PF, CF, P, Q, S, F, R Ip+/- and THDv
• 短路模拟
• 保护功能：过功率、过电流、过电压与过温度保护
• GPIB及RS-232控制接口
63800系列运用DSP的技术开发了独一无二的RLC操作模式，用来模拟非线性整流负载。另外还可藉由侦测待测物的阻抗来提升稳定度，并能动态调整频宽，以确保系统稳定度。
63800系列具有独特的时间量测功能，让使用者可量测一些关键性的时间参数，如电池放电时间、保险丝熔断时间、断路器跳脱时间以及 UPS转换时间等测试。
在量测方面，63800系列可提供使用者广泛的监控待测物的输出效能。此外，电压、电流可透过内建的类比输出信号，经BNC缆线传送至示波器进行监测。而GPIB与RS232介面更提供系统整合所需的远端控制及监控功能。
63800系列具有风扇速度控制的功能，随拉载功率来调整风速，让使用时能尽量保持低噪音。另外还具有自我诊断功能，确保例行的开机时维持正常的状态。保护告警功能则包含过功率、过电流、过电压及过温度等保护。
完整的交流及直流负载模拟

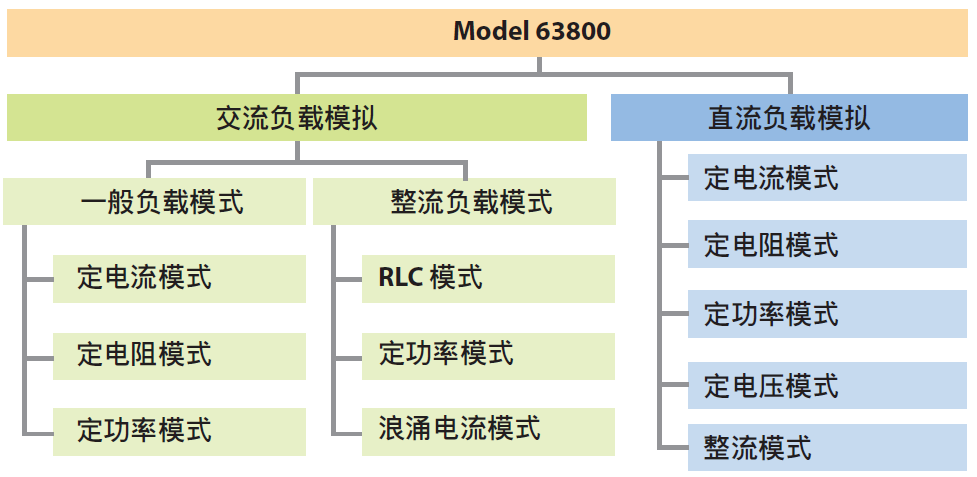

63800系列交/直流电子负载，主要是提供交流及直流负载模拟使用。下列树状图为可提供的各种负载模式。
交流负载模拟
63800系列交/直流电子负载提供两种独特的操作模式给交流负载模拟测试使用：一般负载模式及整流负载模式。分述如下：
一般负载模式

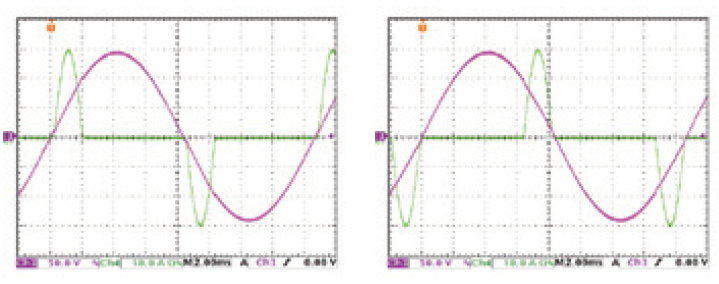

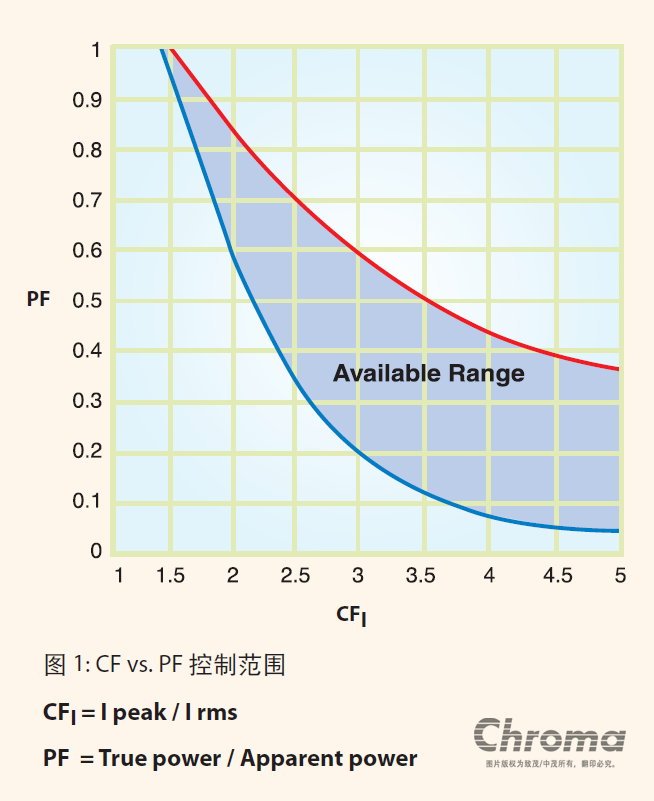

一般负载模式的操作模式有定电流、定电阻及定功率模式。在定电流及定功率操作模式中，用户可编程功率因素(PF)或峰值因素(CF)或两者。在定电阻操作模式下，PF值则恒为1。PF值的范围会因设定的CF值而有所限制(如图1所示)。此外，在63800系列的定义里，若设定的PF为正时，则表示电流超前电压 ; 反之，当PF设定为负时，则表示电流落后电压。(见下图)
如图1所示，当输入电压为正弦波且CF=1.414时，则PF仅能等于1。然而当CF=2时，则PF可接受的范围为0.608至0.85 ; CF=3时，PF可设定的范围为0.211至0.6。因此，较高的CF会有较大的PF设定范围。
整流负载模式
63800系列交/直流电子负载独一无二的拉载能力，可广泛的应用于仿真非线性的整流性负载测试。有三种模式可供整流性负载仿真 - RLC、定功率(CP)及浪涌电流(Inrush Current)模式。

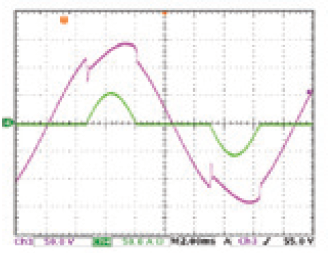

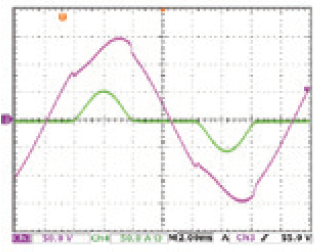

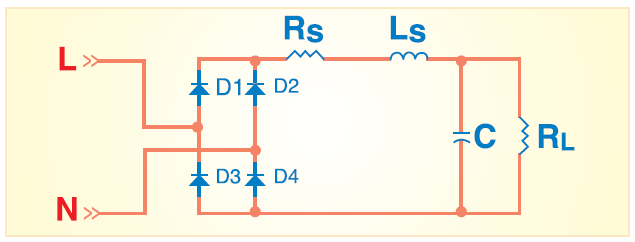

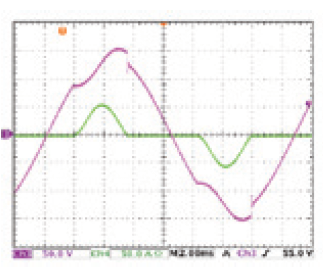

图2为桥式整流的典型线路。在RLC模式下，用户可透过设定RLC值，100%模拟实际待测物的行为。图3&4分别是透过实际被动负载(电阻、电感、电容)与使用RLC负载模式量测。图5则为定电流模式下所得到的波形。

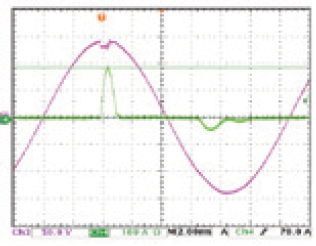

为了模拟浪涌电流(如图6所示)，63800系列拥有浪涌电流模式，让用户可设定不同的浪涌电流的起始角度，如此使用者可节省下许多在量测浪涌电流时所需花费的时间。
直流负载模拟

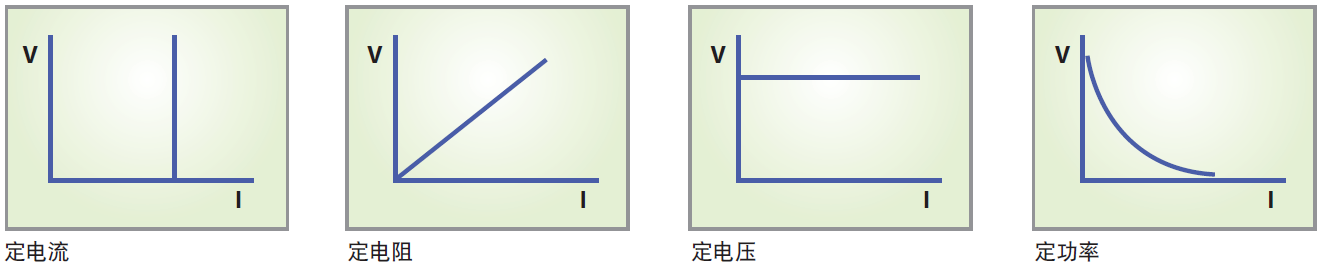

63800 直流负载仿真包括四种负载模式 : 定电流、定电阻、定电压及定功率模式，如下所述。
定电流、定电阻及定功率模式可使用于电源供应器测试。就电池充电器而言，定电压模式可用来帮助检查其电流调整。63800系列的直流整流性负载模式可用来测试UPS的第一级A/D。此独特的直流整流性负载模式，让63800成为UPS、燃料电池、PV模块/数组及电池测试的理想负载。
多样的量测功能
63800系列交/直流电子负载具内建16位精准量测电路以量测稳态及瞬时响应，量测项目共有：电压均方根值(Vrms)、电流均方根值(Arms)、实功率(P)、视在功率(S)、虚功率(Q)、峰值因素(CF)、功率因素(PF)、电压总谐波失真率(THDv) 及正负峰值电流(±Ipeak)。除这些量测值外，还有两个模拟输出，电压及电流，方便用户透过示波器提供监控电压及电流波形。
时间量测
时间量测对许多产品来说是相当重要的，产品如UPS、断路器及保险丝等。63800系列交/直流负载也提供了独特的时间量测功能以测量保险丝及断路器的跳脱时间或Off-line UPS的转换时间(Transfer time)。

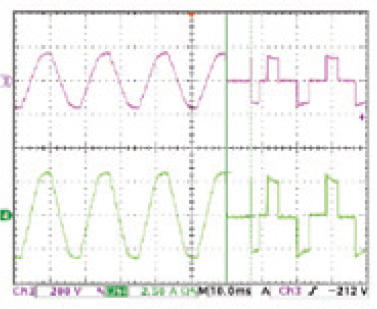

▲ 图7：Off-Line UPS转换时间
自动带宽调整(ABA)

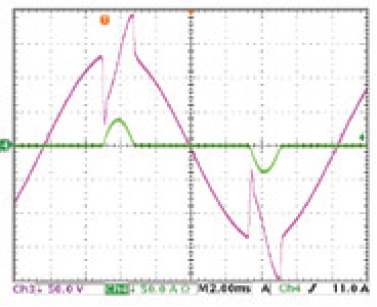

当待测物有较大的输出阻抗时，如发电机，若无自动带宽调整功能时，电流波形会较不稳定，如图8所示。大部分的情况下，负载电流会产生震荡并影响测试结果的准确性。
并联/三相控制

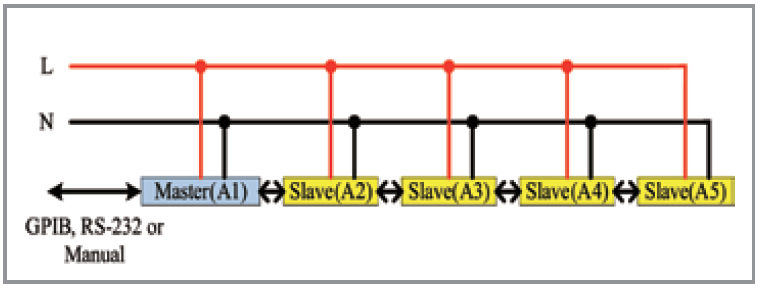

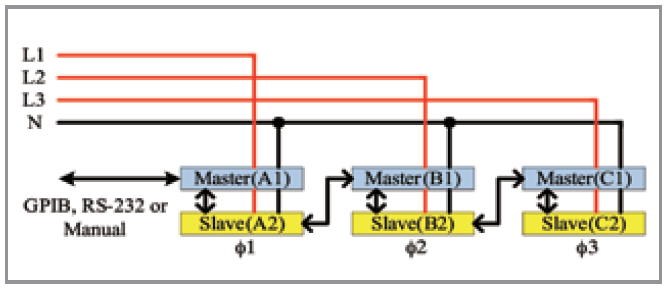

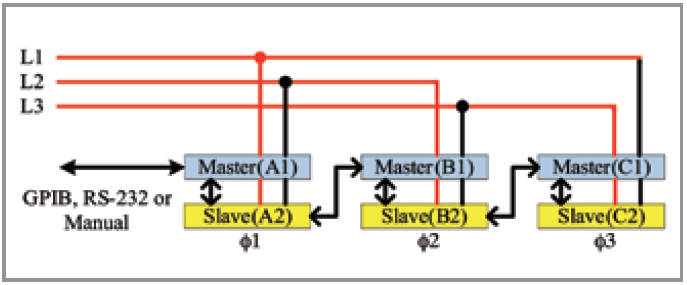

63800系列提供多台并联、三相与并联三相的功能，让用户能够进行更大功率或三相交流电源的测试应用。其中，63800系列的各个不同型号的负载也可互相做并联或三相的搭配，这样可以更灵活、更弹性的使用63800系列交流电子负载，以节省成本。
主要型号与技术规格
该系列共收录 6 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• 63800 Series 叙述 可编程交&直流电子负载
• 63802 叙述 可编程交&直流电子负载 350V/18A/1800W
• 63803 叙述 可编程交&直流电子负载 350V/36A/3600W
• 63804 叙述 可编程交&直流电子负载 350V/45A/4500W
• A638001 叙述 63802专用19"机框耳架
• A638002 叙述 63803/63804专用19"机框耳架
资源下载
• 63800Series 详细指标见 63800Series 详细指标页。
• 官方 PDF（型录）：63800-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
致茂 Chroma
63800Series 详细指标
1800W, 3600W, 4500W · 50V
详细指标
以下规格取自致茂 Chroma 官网该产品详情页型号表，共 6 个具体型号。
63800 Series
• 叙述：可编程交&直流电子负载
63802
• 叙述：可编程交&直流电子负载 350V/18A/1800W
63803
• 叙述：可编程交&直流电子负载 350V/36A/3600W
63804
• 叙述：可编程交&直流电子负载 350V/45A/4500W
A638001
• 叙述：63802专用19"机框耳架
A638002
• 叙述：63803/63804专用19"机框耳架
官方规格矩阵

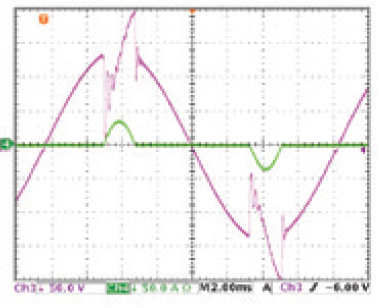

• ▲ 图8：固定带宽：▲ 图9：自动带宽调整
注1：在实际拉载前，会先拉一测试电流侦测待测物的阻抗大小。
资源下载
• 63800Series 产品介绍见 63800Series 产品介绍页。
• 官方 PDF（型录）：63800-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
