致茂 Chroma
63110A/63113A/63115A LED 仿真负载
16位 · 500V/2A/100W
产品简介
LED Driver为电流源，因此有一可输出的电压范围及一固定的输出电流。在LED Driver的测试上，一般常使用的方式有下列几种：。
但是这些测试方式都有其缺点，无法完全适合LED Driver的测试需求。
产品功能与优势
主要特点
• 独特的LED模式，可供LED Driver测试
• 可编程的LED操作点阻抗(Rd)
• 可编程的内部阻抗(Rr)，可应用于模拟LED的涟波电流
• 快速响应，可供PWM调光测试（适用63110A）
• 一机框最多可达8个通道
• 二段式16位高精密电压/电流量测线路
• 保护功能：过电压、过电流、过功率、过温度保护

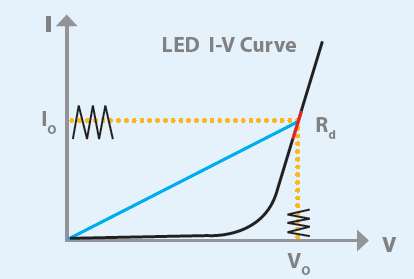

致茂6310A系列电子负载中的63110A/63113A新创了一个新的操作模式 - LED模式，来仿真LED。用户仅需透过设定LED电源的输出电压、电流及LED的操作点动态电阻，即可仿真LED的拉载特性。还可设定LED的操作点阻抗及高频阻抗，让拉载电流及高频连波与更趋近于真实LED。对于PWM调光测试，63110A的全新设计中，亦增加了带宽，让用户亦可透过电子负载完成动态调光测试。

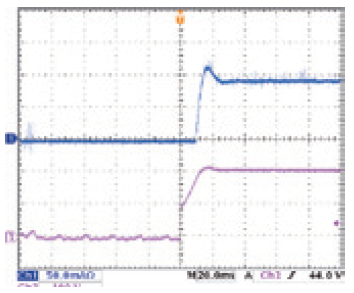

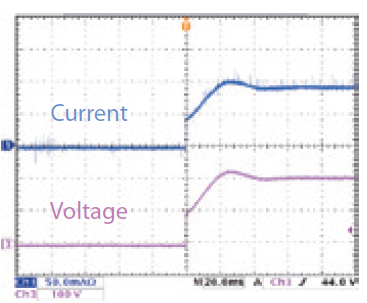

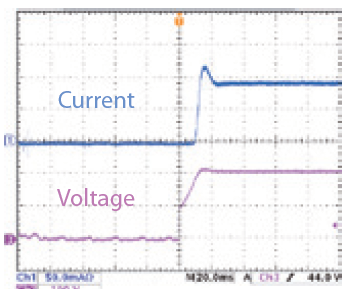

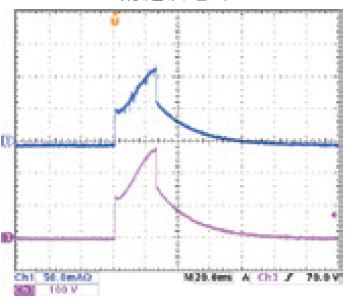

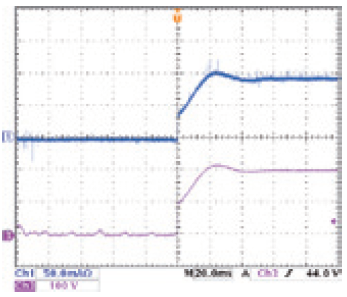

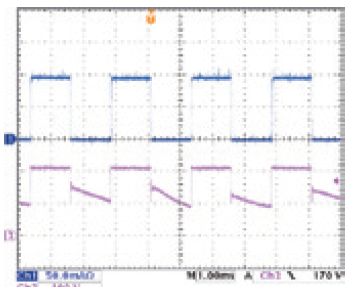

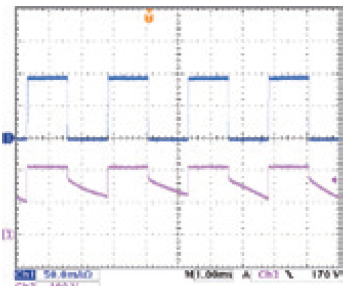

图2是以LED为负载所拉载的电流波形(蓝色)；图3为63110A LED模式的拉载电流波形(蓝色)；由图2与图3可观察到两者于LED电源于开机时的拉载电压电流波形非常相似。图4为测LED为负载在调光时的电流波形。图5为63110A为负载在调光时的电流波形。

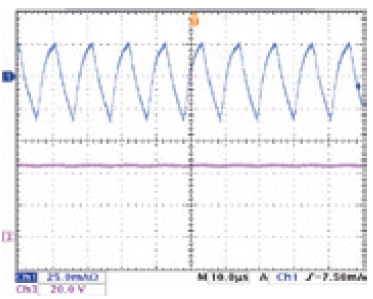

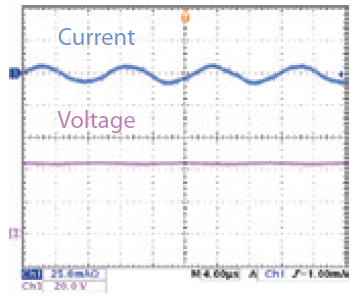

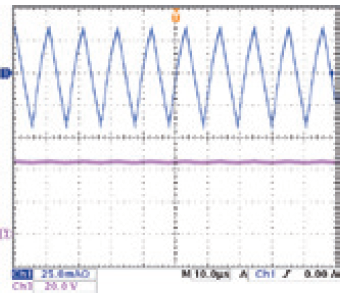

LED电源的输出涟波电流可以透过调整63110A内部电阻 (Rr) 来模拟。传统电子负载无法仿真LED电源的输出涟波电流，如图6所示。图7为LED当负载时的涟波电流。图8为63110A当负载时的涟波电流。图9与图10分别使用真实电阻与电子负载时的开机波型。

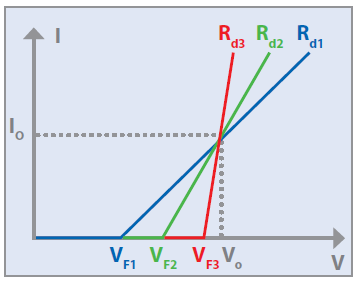

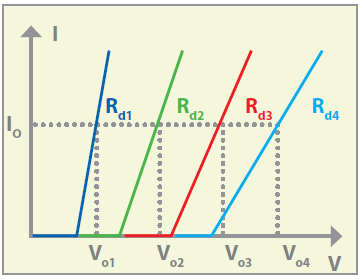

图10的电流与LED为负载（如图2）的电流波形有相当大差异，且电流及电压都有过冲的情况发生，易导致LED电源在开机时发生过电压或过电流保护，如图11所示。因此不管是真实电阻或是电子负载的定电阻模式，都比较无法仿真真实的情况。图12代表不同颗数的LED模拟；图13表示不同特性的LED模拟。
主要型号与技术规格
该系列共收录 8 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• 63110A / 63113A / 63115A 叙述 LED 仿真负载
• 63110A 叙述 LED 仿真负载 500V/2A/100W x2 channels
• 63113A 叙述 LED 仿真负载 300V/20A/300W
• 63115A 叙述 LED 仿真负载 600V/20A/300W

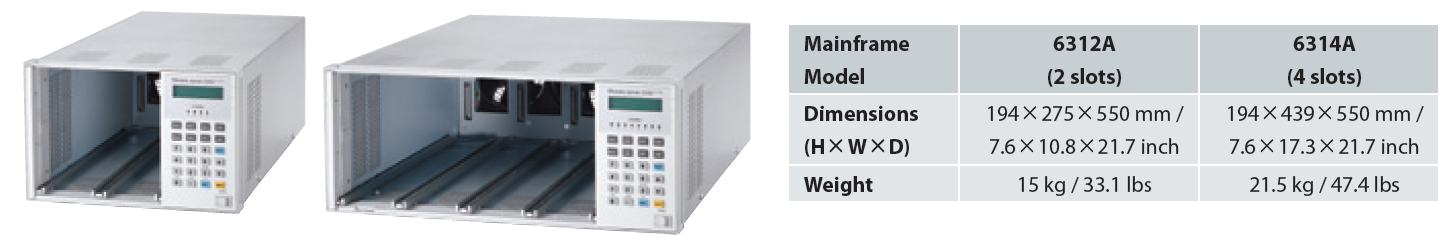

• 6312A 叙述 双负载模块外框
• 6314A 叙述 四个负载模块外框
资源下载
• 63110A/63113A/63115A 详细指标见 63110A/63113A/63115A 详细指标页。
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
致茂 Chroma
63110A/63113A/63115A 详细指标
16位 · 500V/2A/100W
详细指标
以下规格取自致茂 Chroma 官网该产品详情页型号表，共 8 个具体型号。
63110A / 63113A / 63115A
• 叙述：LED 仿真负载
63110A
• 叙述：LED 仿真负载 500V/2A/100W x2 channels
63113A
• 叙述：LED 仿真负载 300V/20A/300W
63115A
• 叙述：LED 仿真负载 600V/20A/300W
6312A
• 叙述：双负载模块外框
6314A
• 叙述：四个负载模块外框
A631000
• 叙述：6314A与6312A用GPIB控制适配卡
A631003
• 叙述：6314A与6312A用USB控制适配卡
资源下载
• 63110A/63113A/63115A 产品介绍见 63110A/63113A/63115A 产品介绍页。
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
