汉泰Hantek
DSO2000系列

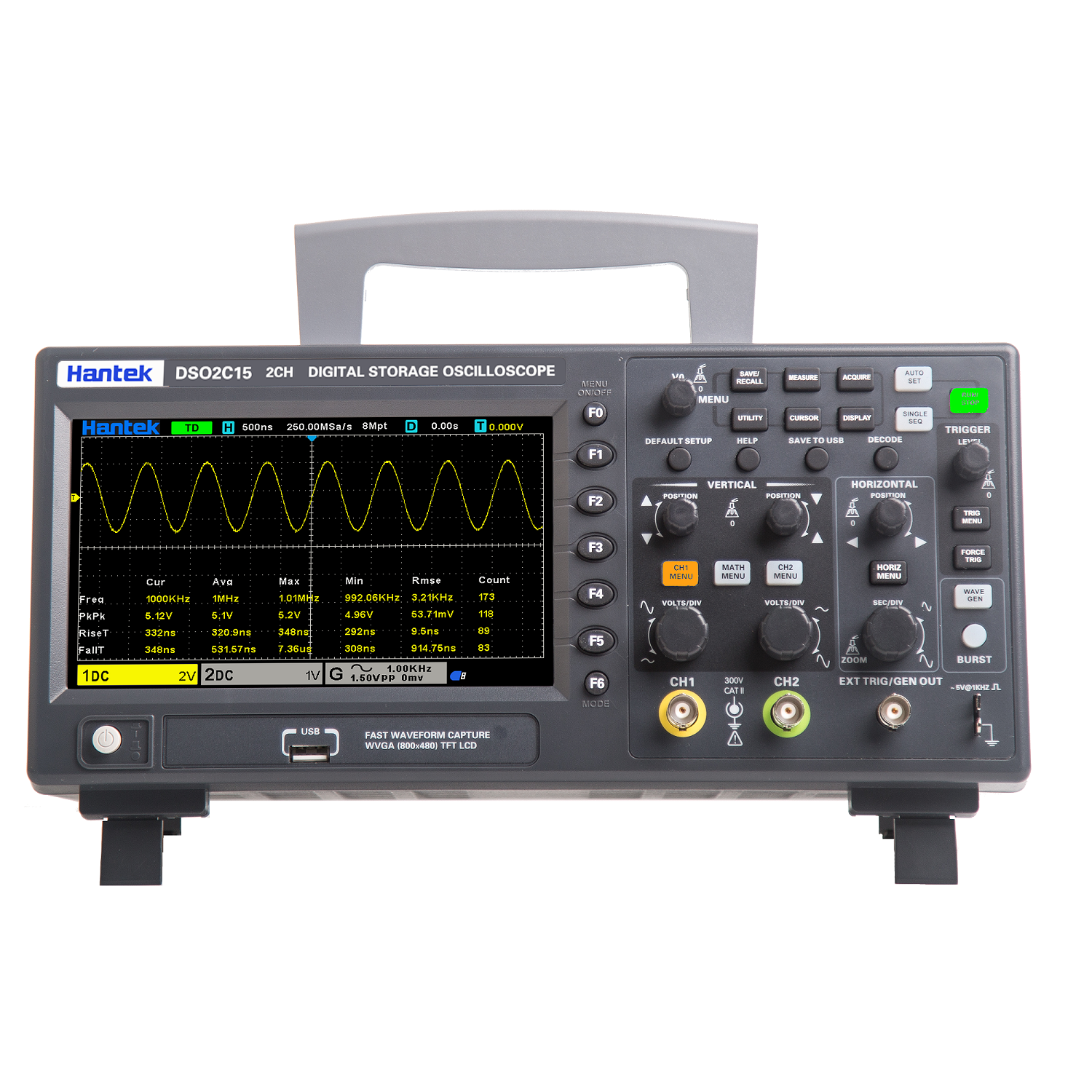

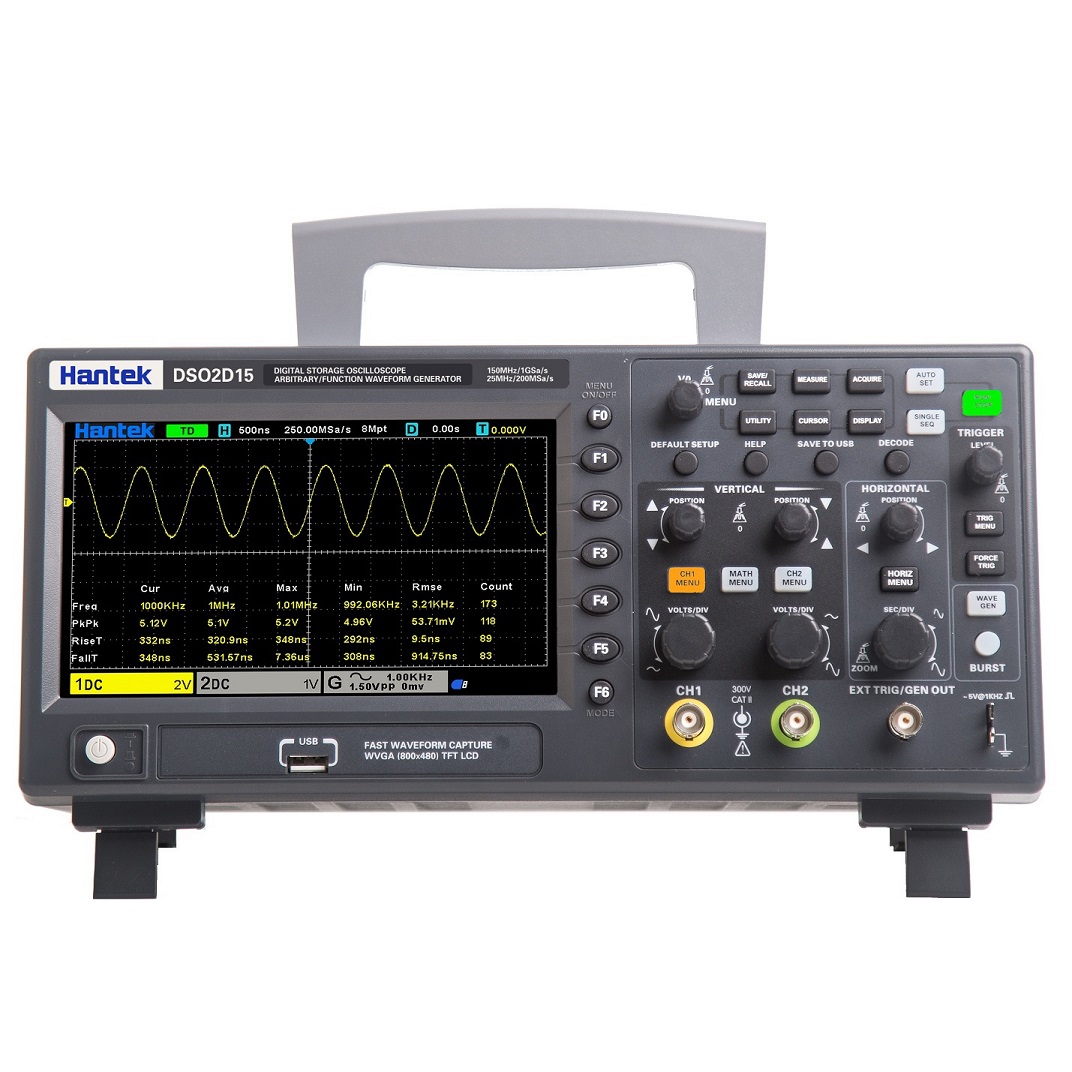

DSO2000系列数字示波器是一款高性价比经济型数字示波器。
核心特点
• 1)、2通道，通道分别具有独立旋钮控制；
• 2)、模拟带宽100MHZ、150MHz ；
• 3)、采样率最高1 GSa/s ；
• 4)、存储深度8Mpts ；
• 5)、垂直档位2mV/div ~ 10V/div ；

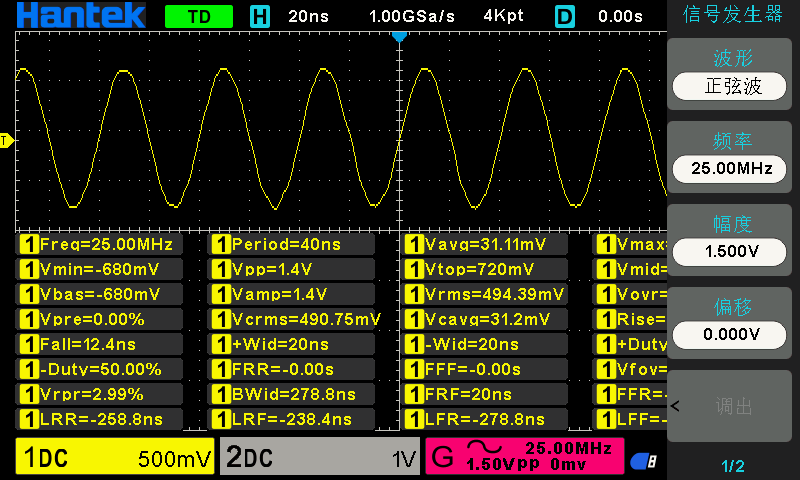

• 6)、内置一路25MHz信号发生器；
• 7)、垂直分辨率：8bit；
• 8)、触发: 边沿、脉冲、视频、斜率、超时、窗口、码型、间隔、欠幅、UART、LIN、CAN、SPI、IIC；

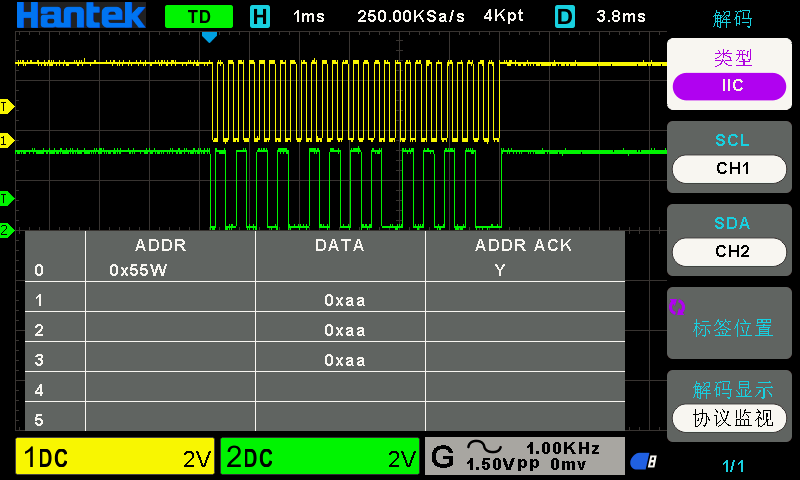

• 9)、总线解码及协议分析：RS232/UART、I2C、SPI、CAN、LIN；

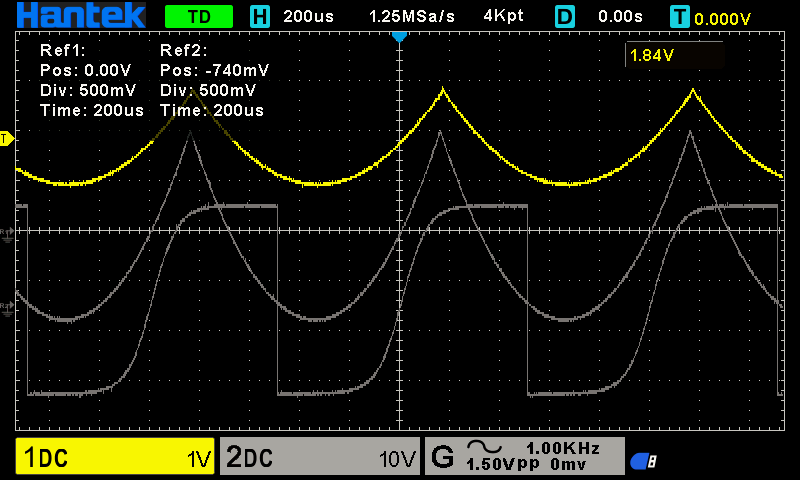

• 10)、可保存设置 、波形、参考波形、CSV、图片等多种数据格式。
• 11)、数字电压表和频率计功能；

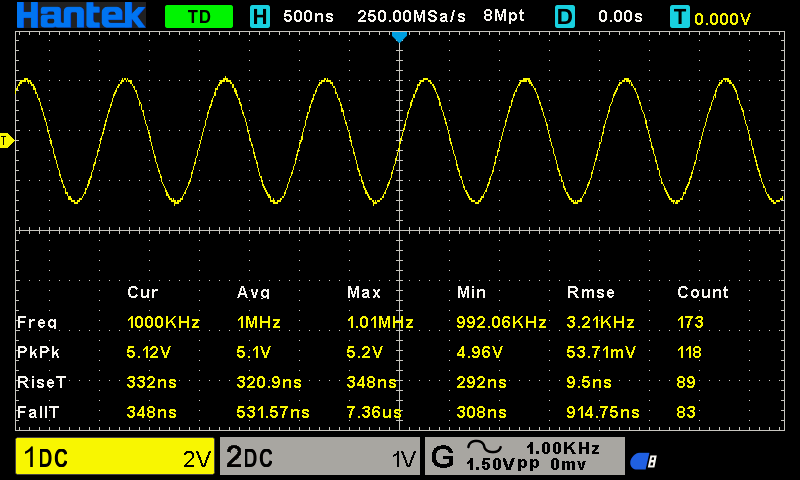

• 12)、支持32种自动测量和统计功能，实时统计最小、最大、标准方差等统计信息；

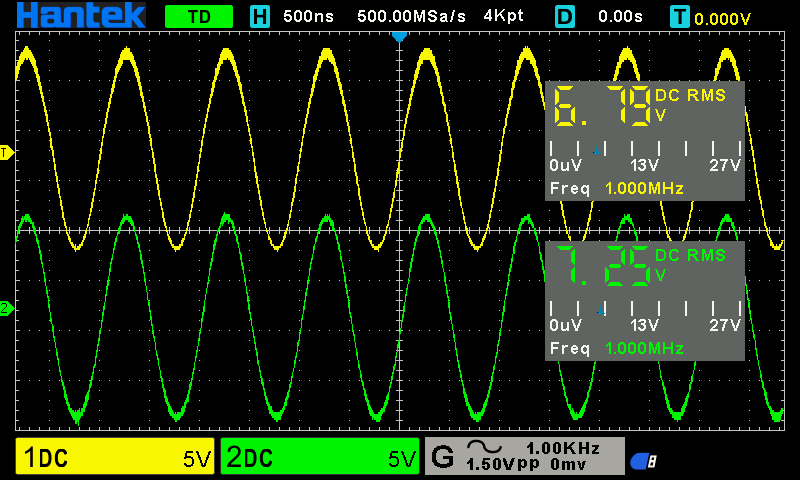

• 13)、两组数字电压表功能；

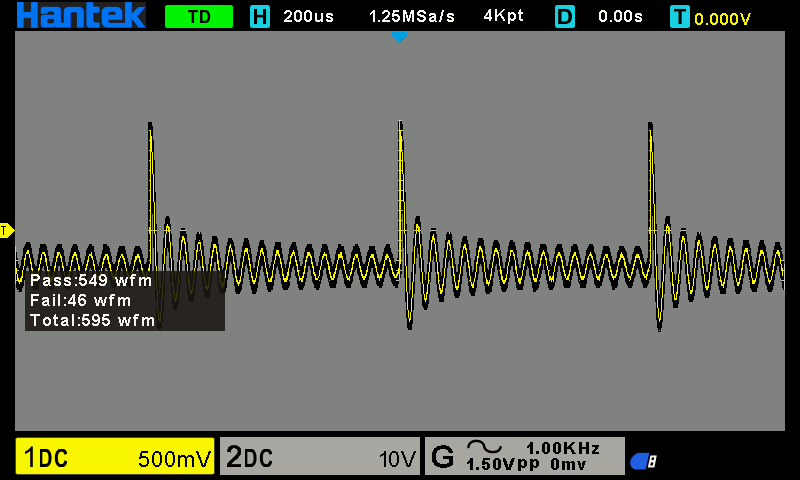

• 14)、支持门限测试，实现屏幕内自由测量；
• 15)、丰富的SCPI远程控制指令；
• 16)、提供外围接口类型多：USB Host/Device。
• 产品选型
• 单路25MHz信号发生器，支持任意波猝发输出，支持调制波形输出
型号与主要参数
• 带宽：150MHz ｜ 100MHz
• 示波器通道数：2CH
• 内置信号源：1CH ｜ -
• 采样速率范围：1GSa/s
( 单通道 )，500MSa/s（双通道）
• 采样：采样数据
• 峰峰值：显示高频和随机毛刺
• 平均值：平均波形，
次数： 4、8、16、32、64、128
• 输入耦合：直流、交流或者接地(DC、AC、GND)
功能与结构
特点概述
技术参数

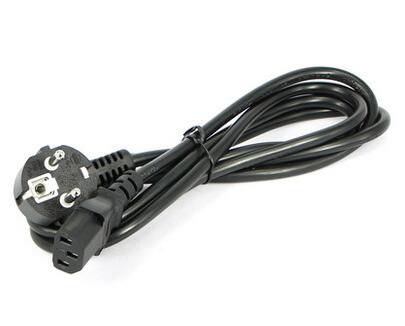

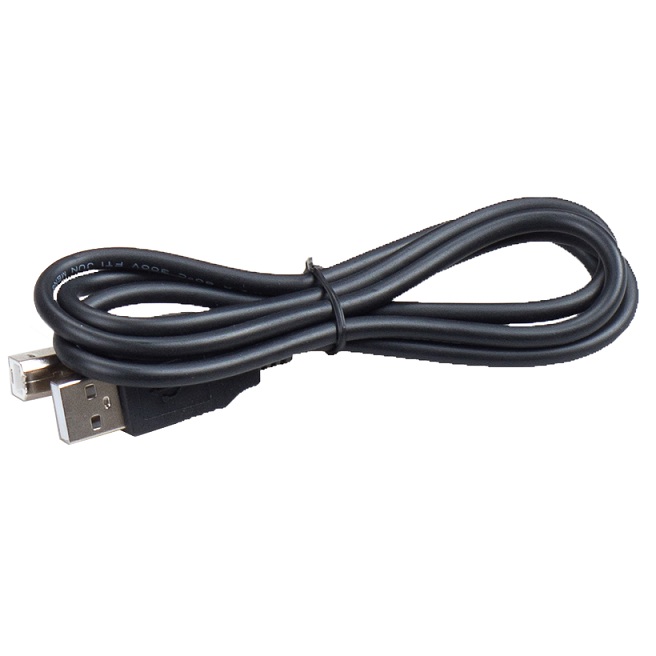

产品附件
资源下载
• DSO2000系列 详细指标见 DSO2000系列 详细指标页。
• 官方资料：DSO2000 SCPI、DSO2000固件、DSO2000软件、DSO2000用户手册
注：以上内容与指标取自汉泰官网该产品详情页。
汉泰Hantek · onetest 仪器资源库
汉泰Hantek
DSO2000系列 详细指标
DSO2000系列数字示波器是一款高性价比经济型数字示波器；带宽150MHz, 采样率1GSa/s，存储深度8M；带一路25MHz信号发生器，支持任意波输出；是通信、测试、嵌入式系统、计算机、研究和教育等众多行业和领域不可多得的调试仪器。
详细指标
以下指标取自汉泰官网该产品详情页「技术参数」栏目。

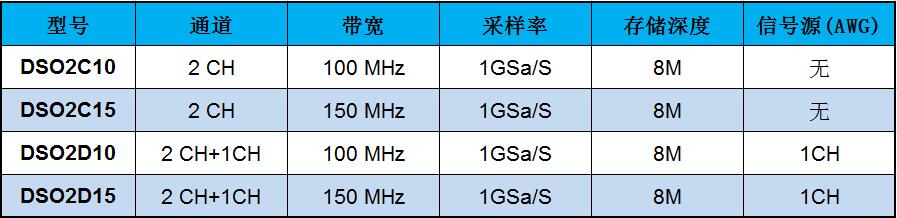

• 型号：DSO2D15 ｜ DSO2D10 ｜ DSO2C15 ｜ DSO2C10
• 带宽：150MHz ｜ 100MHz ｜ 150MHz ｜ 100MHz
• 示波器通道数：2CH ｜ 2CH ｜ 2CH ｜ 2CH
• 内置信号源：1CH ｜ 1CH ｜ - ｜ -
• 示波器指标
• 采样速率范围：1GSa/s
( 单通道 )，500MSa/s（双通道）
• 采集方式
• 采样：采样数据
• 峰峰值：显示高频和随机毛刺
• 平均值：平均波形，
次数： 4、8、16、32、64、128
• 输入
• 输入耦合：直流、交流或者接地(DC、AC、GND)
• 输入阻抗：1MΩ±2%
‖13pF±3pF
• 探头衰减系数设定：1X,
10X, 100X, 1000X
• 电压等级：300V
CAT II
• 最大输入电压：300VRMS
(10X)
• 水平系统
• 波形内插：(sin
x)/x

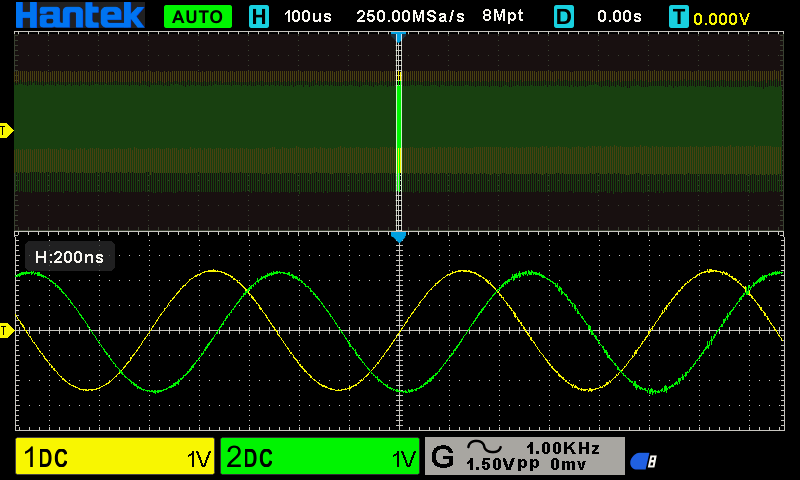

• 最大记录长度：单通道最大8M
• 双通道最大4M
• 水平刻度范围：2ns/div~100s/div 1， 2， 5步进

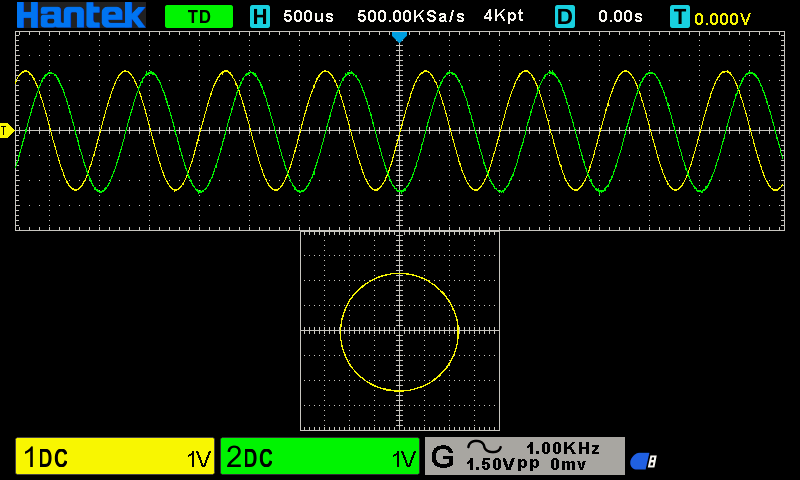

• 时基模式：Y-T、X-Y、Roll
• 增量时间测量精度：单次，“取样”模式
• （全带宽）：±（1取样间隔+100ppm×读数+0.6ns）
• ＞16次以上平均
• ±（1取样间隔+100ppm×读数+0.4ns）
• 取样间隔=秒/格÷200
• 采样率和延迟时间精确度：±50ppm（在任何大于1ms的时间间隔）
• 垂直系统
• 型号：DSO2D15 ｜ DSO2D10 ｜ DSO2C15 ｜ DSO2C10
• 带宽：150MHz ｜ 100MHz ｜ 150MHz ｜ 100MHz
• 在BNC处的上升时间(典型)：2.4ns ｜ 3.5ns ｜ 2.4ns ｜ 3.5ns
• 垂直分辨率：8位分辨率，每个通道同时取样
• 垂直灵敏度：2mV/div
to 10V/div
• 偏移范围：≤200mV/格，±1V；
• ＞200mV/格，±50V

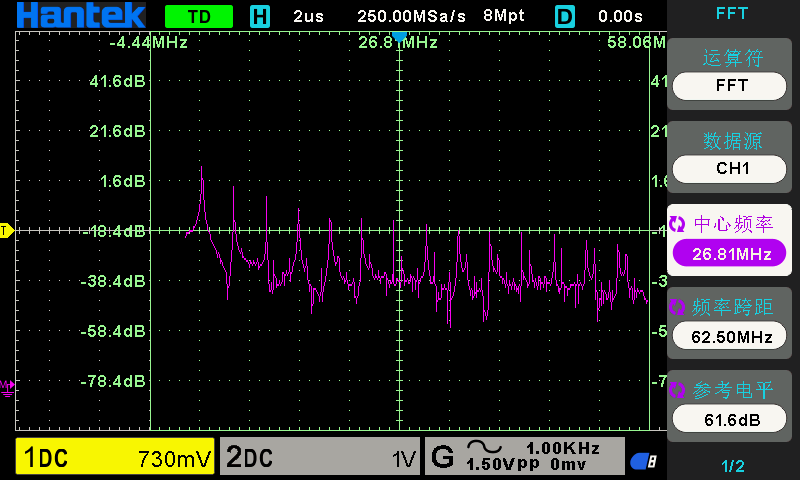

• 数学运算：加、减、乘、除、FFT
• FFT：窗口：矩形，汉宁，海明，布拉克曼，巴特利特，平顶窗
• 带宽限制：20MHz
• 低频响应（-3db）：在BNC处为≤10Hz
• 垂直增益精度：在“取样”或“平均”采集模式下，10V/格到10mV/格的精度为±3%;
• 在“取样”或“平均”采集模式下，5mV/格到2mV/格的精度为±4%
• 电压测量重复性，平均采集模式：在相同设置和环境条件下，采集≥16个以上波形的任何两组平均值之间的电压增量:±（3%×读数+0.05格）
• 注意：使用X1探头时带宽减小到6MHz
• 触发系统
• 触发类型：边沿、脉冲、视频、斜率、超时、窗口、码型、间隔、欠幅、UART、LIN、CAN、SPI、IIC
• 触发电平范围：距屏幕中心±5格
• 触发模式：自动、正常、单次
• 电平：CH1~CH2 ｜ 从显示屏中心开始±4个分度
• EXT：0~3.3V
• 释抑范围：16ns~10s
• 触发电平精度：CH1~CH2 ｜ 从中心显示屏开始的±4个分度内为0.2格×伏/格
• EXT：±（设定值的6%+40mV）
• 边沿触发：斜率 ｜ 上升沿，下降沿，上升沿或下降沿
• 信源：CH1、CH2、EXT
• 脉宽触发：极性 ｜ 正极性，负极性
• 条件(When)：, !=, =
• 信源：CH1~CH2，
• 脉宽范围：8ns ~
10s
• 精度：8ns
• 视频触发：信号标准 ｜ NTSC，
PAL
• 信源：CH1~CH2
• 同步：扫描线、线数、奇数场、偶数场、所有场
• 斜率触发：斜率 ｜ 上升，下降
• 条件(When)：，
!=， =
• 信源：CH1 ~
CH2
• 时间范围：8ns ~
10s
• 精度：8ns
• 超时触发：信源 ｜ CH1~CH2，
• 极性：正极性，负极性
• 时间范围：8ns ~
10s
• 精度：8ns
• 窗口触发：信源 ｜ CH1~CH2
• 码型触发：码型 ｜ 0:低电平；1:高电平；X:忽略；
:上升； :下降； :上升或下降
• 电平（信源）：CH1~CH2
• 间隔触发：斜率 ｜ 上升，下降
• 条件(When)：，
!=， =
• 信源：CH1~CH2，
• 时间范围：8ns ~
10s
• 精度：8ns
• 欠幅触发：极性 ｜ 正极性，负极性
• 条件(When)：，
!=， =
• 信源：CH1~CH2
• 时间范围：8ns ~
10s
• 精度：8ns
• UART
触发：条件(When) ｜ 启动、停止、数据、奇偶校验、接收错误
• 信源(RX/TX)：CH1~CH2
• 数据格式：Hex（十六进制）
• 数据长度：1
byte
• 数据位宽：5
bit， 6 bit， 7 bit， 8 bit
• 奇偶校验：无、奇数、偶数
• 空闲电平：高、低
• 波特率(可选)：110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400
bit/s
• 波特率(自定义)：300bit/s~334000bit/s
• LIN
触发：条件(When) ｜ 间隔场、同步场、ID场、同步错误、标识符、ID和数据
• 信源：CH1~CH2，
• 数据格式：Hex（十六进制）
• 波特率(可选)：110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400
bit/s
• 波特率(自定义)：300bit/s~334000bit/s
• CAN
触发：条件(When) ｜ 开始位、远程帧ID、数据帧ID、帧ID、远程帧数据、数据帧数据、错误帧、所有错误、应答错误、过载帧
• 信源：CH1~CH2
• 数据格式：Hex（十六进制）
• 波特率(可选)：10000,
20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000,
1000000
• 波特率(自定义)：5kbit/s~1Mbit/s
• SPI
触发：信源 ｜ CH1~CH2，
• 数据格式：Hex（十六进制）
• 数据位宽：4， 8，
16， 24， 32
• IIC
触发：信源
(SDA/SCL) ｜ CH1~CH2，
• 数据格式：Hex（十六进制）
• 数据索引：0~7
• 时机(条件)：开始位、停止位、无应答、地址、数据、重启
• 测量
• 光标：光标间的电压差△V
• 光标间的时间差△T
• △T的倒数，以赫兹为单位（1/△T）
• 自动测量：频率、周期、平均值、峰-峰值、均方根、最小值、最大值、上升时间、下降时间、正脉宽、负脉宽、底端值、顶端值、中间值、幅值、过冲、预冲、上升沿相位差、下降沿相位差、正占空比、负占空比、周期平均值、周期均方根、下降沿过冲、上升沿预冲、BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF
• DVM：数据源 ｜ CH1，CH2
• 测量类型：直流有效值
• 交流有效值
• 直流
• 频率计：硬件6位频率计
• 信号源指标
• 通道数量：1通道
• 采样率：200MSa/s
• 垂直分辨率：12 bits
• 最高频率：25
MHz
• 标准波形：正弦、方波、脉冲、三角波，采样波，指数波，噪声
• 任意波形：Arb1，Arb2，Arb3，Arb4
• 正弦：频率范围 ｜ 0.1Hz~25MHz
• 方波/脉冲：频率范围 ｜ 0.1Hz~10MHz
• 三角波：频率范围 ｜ 0.1Hz~1MHz
• 采样波：频率范围 ｜ 0.1Hz~1MHz
• 指数波：频率范围 ｜ 0.1Hz~5MHz
• 噪声
• 任意波1：频率范围 ｜ 0.1
Hz至10 MHz
• 任意波2：频率范围 ｜ 0.1
Hz至10 MHz
• 任意波3：频率范围 ｜ 0.1
Hz至10 MHz
• 任意波4：频率范围 ｜ 0.1
Hz至10 MHz
• 波形长度：4KSa
• 频率：精度 ｜ 100
ppm（小于10 kHz）50 ppm（大于10 kHz）
• 分辨率：0.1
Hz或4位，取两者较大值
• 幅度：输出范围 ｜ 10mV~7Vp-p(高阻抗)
• 5mV~3.5Vp-p(50Ω)
• 直流偏移：范围 ｜ ±3.5
V，高阻
• ±1.75 V，50 Ω
• 分辨率：100
μV或3位，取两者中的较大值
• 输出阻抗：50 Ω
• 一般技术规格
• 显示：显示屏类型 ｜ 对角为7"TFT
液晶显示器
• 显示屏分辨率：800（水平）*480（垂直）像素
• 余辉时间：最小值、1
s、5 s、10 s、30S、无限
• 显示类型：点、矢量
• 显示屏亮度：可调
• 网格类型：可选
• 网格亮度：可调
• 接口：标准接口 ｜ USB
Host，USB Device
• 一般技术规格：探头补偿器输出
• 输出电压，典型：约2Vpp输入≥1MΩ的负载
• 频率、典型：1kHz
• 电源电压：100-120VACRMS(±10%)，45Hz到440Hz，CATⅡ
• 120-240VACRMS(±10%)，45Hz到66Hz，CATⅡ
• 功率消耗：小于30W
• 熔断器：T，3.15A，250V，5x20mm
• 操作温度：0~50
°C (32~122 °F)
• 存储温度：-40~+71
°C (-40~159.8 °F)
• 湿度：≤+104℉(≤+40°C):
≤90%相对湿度
• 106℉~122℉ (+41°C ~50°C): ≤60% 相对湿度
• 海拔高度：操作时和不操作时 ｜ 3，000m（10，000英尺）
• 机械冲击：随机振动 ｜ 50Hz到500Hz时为0.31
g RMS，
• 每轴向为10分钟
• 不操作时：5Hz到500Hz时为2.46g RMS，
• 每轴向为10分钟
• 操作时：50g，11ms，半正弦波
• 机械部分：示波器大小 ｜ 318 x
110 x 150mm(长 x 宽 x 高)
• 重量：1900g
• 型号：描述 ｜ 查看手册

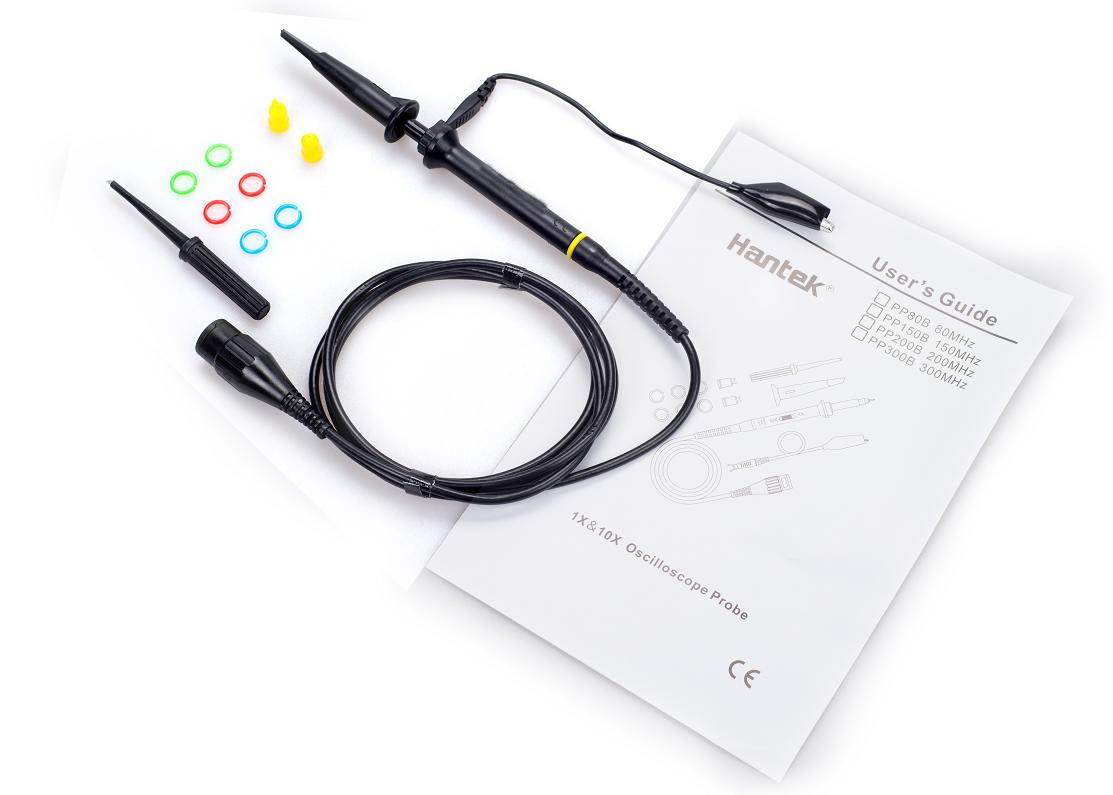

• HT300B,HT500B：350Mhz,500MHz,10:1/1:1 ｜ 点击下载
• HT100B，HT200B：100MHz,200MHz,10:1/1:1 ｜ 点击下载
• PP-80,PP-150,PP-200：60MHz,100MHz,200MHz,10:1/1:1 ｜ 点击下载
• PP500B：500MHz,10:1/1:1 ｜ 点击下载
• PP80B, PP150B, PP200B, PP300B：80Mhz, 150MHz, 200MHz, 300MHz, 10:1/1:1 ｜ 点击下载
• PP-90：80MHz,10:1/1:1 ｜ 点击下载
• T3100高压探头：100MHz，100：1，2000VDC+Peak AC ｜ 点击下载
• 型号：描述 ｜ 查看手册
• CC65：直流/交流0 – 20KHz，可测电流范围20 mA to 65 A ｜ 点击下载
• CC-650：交流 0 – 5KHz，1A - 500A ，直流 1A - 650A ｜ 点击下载
• CC-800：交流 0 – 5KHz，1A - 500A ，直流 1A - 800A ｜ 点击下载
• 型号：描述 ｜ 查看手册
• HT8050：50MHz，1300V peakAC，1/50，1/500 ｜ 点击下载
• HT8100：100MHz，1300V peakAC，1/50，1/500 ｜ 点击下载
型号及对比
• ：系列 DPO7000系列 ｜ 示波器带宽 500MHz 350MHz 200MHz 100MHz ｜ 通道数 4通道示波器 1通道信号源 16通道逻辑分析仪 ｜ 实时采样率 2GSa/s单通道 2GSa/s半通道 1GSa/s全部通道 ｜ 其他 5999-21999元 示波器/16通道逻辑分析仪/频谱分析仪/ 任意波发生器/数字电压表/ 频率计和累加器/协议分析仪; 2G存储深度; 200万帧的硬件实时波形录制和回放;
• ：系列 DPO8000系列 ｜ 示波器带宽 1GHz 800MHz 500MHz 300MHz ｜ 通道数 4通道示波器 2通道信号源 16通道逻辑分析仪 ｜ 实时采样率 8GSa/s单通道 8GSa/s半通道 4GSa/s全部通道 ｜ 其他 示波器/16通道逻辑分析仪/频谱分析仪/ 任意波发生器/数字电压表/ 频率计和累加器/协议分析仪/协议发生器; 2G存储深度; 200万帧的硬件实时波形录制和回放;
• ：系列 HRDO4000系列 ｜ 示波器带宽 3GHz 2.5GHz 2GHz 1GHz 800MHz 500MHz ｜ 通道数 4通道示波器 2通道信号源 16通道逻辑分析仪 ｜ 实时采样率 10GSa/s单通道 10GSa/s半通道 5GSa/s 全部通道 ｜ 其他 4通道示波器/16通道逻辑分析仪/频谱分析仪/双路任意波发生器/数字电压表/频率计和累加器/协议分析仪/协议发生器 2G存储深度
• ：系列 HRDO2000系列 ｜ 示波器带宽 500MHz 350MHz 200MHz 100MHz ｜ 通道数 4通道示波器 1通道信号源 16通道逻辑分析仪 ｜ 实时采样率 2.5GSa/s单通道 2.5GSa/s半通道 1.25GSa/s 全部通道 ｜ 其他 4通道示波器/16通道逻辑分析仪/频谱分析仪/任意波发生器/数字电压表/频率计和累加器/协议分析仪/协议发生器 2G存储深度
• ：系列 DSO2D20(2GSa/s)系列 ｜ 示波器带宽 200MHz 350MHz 500MHz ｜ 通道数 2CH示波器 1CH信号源 ｜ 实时采样率 2GSa/s单通道 1GSa/s全通道 ｜ 其他 2通道示波器 1通道信号发生器 5种串行协议触发和解码 32种自动测量统计分析
• ：系列 DSO2000系列 ｜ 示波器带宽 150MHz 100MHz ｜ 通道数 2通道示波器 1通道信号发生器 两路数字电压表 外触发 ｜ 实时采样率 1GSa/s ｜ 其他 2通道示波器 一路25MHz信号发生器 五种串行协议触发和解码 32种自动测量统计分析 SCPI远程控制 双路DVM功能
• ：系列 DPO6000系列 ｜ 示波器带宽 100MHz 200MHz ｜ 通道数 4通道示波器 两路信号发生器 16路逻辑分析仪 数字电压表 串行协议分析 FFT频谱分析 ｜ 实时采样率 1GSa/s ｜ 其他 400,000 帧 / 秒波形捕获率 16种触发功能，5种串行解码 64M存储深度，80，000段分段采集 7英寸WVGA（800*480）电容触摸屏
• ：系列 DSO4004C系列 ｜ 示波器带宽 80~250MHz ｜ 通道数 4通道示波器 +1通道信号源+ 外触发 DVM+自动量程功能 ｜ 实时采样率 1GSa/s ｜ 其他 示波器+信号发生器 7''高分辨率彩显(800x480); 64K存储,集成USB Host/Device, 支持U盘存储,系统升级 DVM数字万用表功能、自动量程；
• ：系列 DSO4004B系列 ｜ 示波器带宽 80-250MHz ｜ 通道数 4通道示波器 + 外触发 +DVM+自动量程功能 ｜ 实时采样率 1GSa/s ｜ 其他 示波器 7''高分辨率彩显(800x480); 64K存储,集成USB Host/Device, 支持U盘存储,系统升级 DVM数字万用表功能、自动量程；
• ：系列 DSO4002C系列 ｜ 示波器带宽 70MHz—200MHz ｜ 通道数 2通道示波器 + 外触发 +1通道信号源 ｜ 实时采样率 1GSa/s ｜ 其他 示波器+信号发生器 7''高分辨率彩显(800x480); 40K存储,集成USB Host/Device, 支持U盘存储,系统升级
• ：系列 MSO5000D系列 ｜ 示波器带宽 60MHz-200MHz ｜ 通道数 2（模拟） + 16（逻辑） + 外触发 . ｜ 实时采样率 1GSa/s(模拟), 500MSa/s(逻辑) ｜ 其他 1M存储深度，混合信号示波器， 7吋高分辨率彩显(WVGA 800x480）, 集成USB Host/Device，支持U盘存 储、系统升级, VGA功能（可选）
• ：系列 DSO5000P系列 ｜ 示波器带宽 70MHz-200MHz ｜ 通道数 2（模拟） + 外触发 ｜ 实时采样率 1GSa/s ｜ 其他 40K存储深度，7吋高分辨率彩显 (WVGA 800x480）,集成USB Host/ Device， 支持U盘存 储、系统升级;
• ：系列 DSO5000M系列 ｜ 示波器带宽 60MHz-200MHz ｜ 通道数 2（模拟） + 外触发 ｜ 实时采样率 1GSa/s ｜ 其他 1M存储深度，7吋高分辨率彩显 (WVGA 800x480）,集成USB Host/ Device， 支持U盘存 储、系统升级; VGA功能（可选）
• ：系列 MSO7000BLG系列(已停产) ｜ 示波器带宽 80-300MHz ｜ 通道数 4/2通道 +外触发 ｜ 实时采样率 2GS/s(模拟) 1GS/s(逻辑) ｜ 其他 示波器+逻辑分析仪+信号发生器 7''高分辨率彩显(800x480); 32K存储,集成USB Host/Device, 支持U盘存储,系统升级
• ：系列 DSO7000B系列（已停产） ｜ 示波器带宽 60-300MHz ｜ 通道数 2/4通道 ｜ 实时采样率 2GSa/s ｜ 其他 2GS/s实时采样率，64K存储深度， 7吋高分辨 率彩显(WVGA 800x480), 集成USB Host/Device， 支持U盘存 储、系统升级；
