汉泰Hantek
DSO2D20(2GSa/s)系列

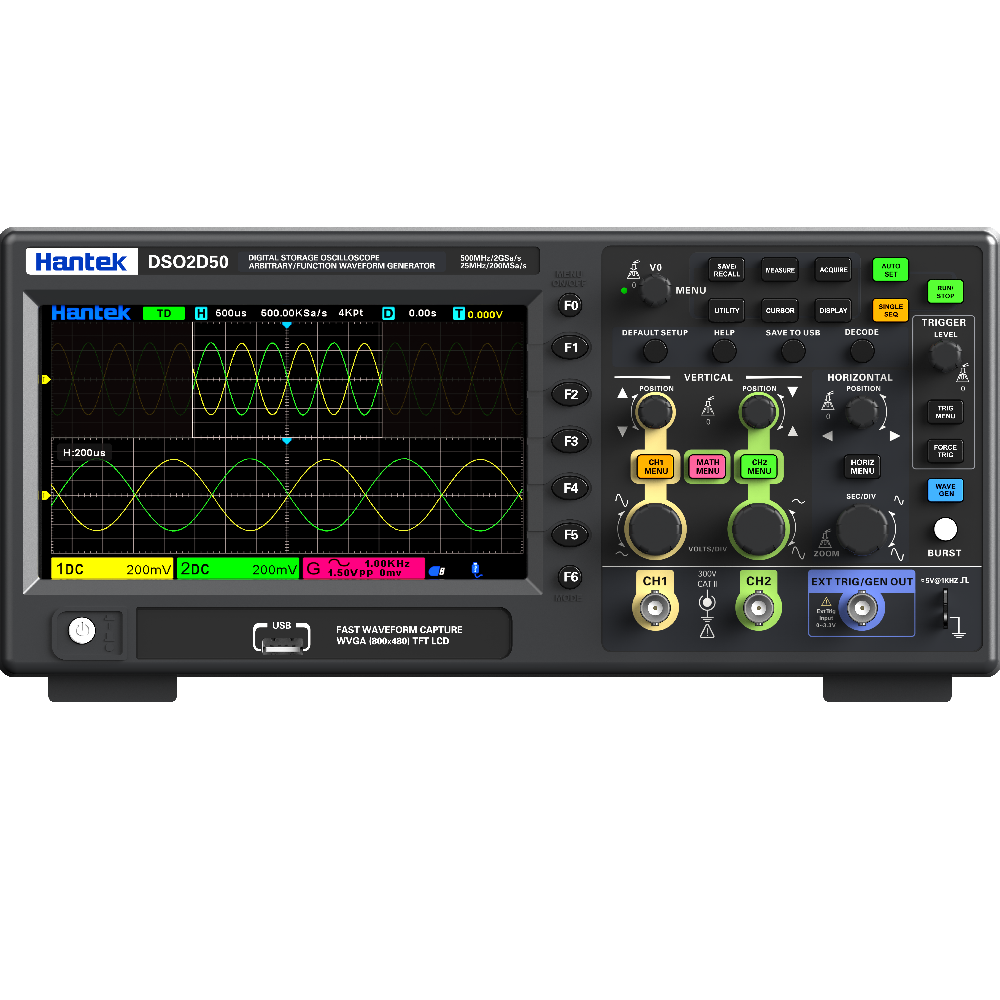

DSO2D20系列数字示波器，功能全面，性能突出，全系2GSa/s采样率，最高500MHz带宽。
核心特点
• 支持1MΩ/50Ω阻抗切换，确保信号完整性；
• 全系2GSa/s采样率，最高500MHz带宽；
• 内置一路任意波形发生器，可输出5种标准波形，支持自定义任意波输出，支持猝发输出；
• 协议触发：标配五种串行协议触发和解码，支持的协议包括：UART、LIN、CAN、SPI、IIC，轻松分析串行总线数据；
• 32种自动测量及门限测量功能，测试结果支持统计分析；
• 两组数字电压表功能和硬件频率计功能；
• 标准SCPI远程控制指令，方便用户组建测试系统；
• 保存调出功能，可以保存设置、CSV、图片、参考波形、波形等信息；
• 正常、平均、峰值、高精度等四种采样方式；
• 14种操作语言，支持全球90%以上国家和地区；
• 手动和跟踪两种光标测量模式，Math功能也支持光标测量；
• 500uV-10V垂直测量挡位，300VCATⅡ耐压输入；
• FFT刻度显示，方便读取结果；
• 手动、单次、一键AUTO测量，简单快速测量波形；
• XY模式支持双窗口显示，方便理解波形相位变化；
型号与主要参数
• DSO2C20：2 ｜ 200MHz ｜ 2GSa/s ｜ 80K
• DSO2C35：2 ｜ 350MHz ｜ 2GSa/s ｜ 80K
• DSO2C50：2 ｜ 500MHz ｜ 2GSa/s ｜ 80K
• DSO2D20：2 ｜ 200MHz ｜ 2GSa/s ｜ 80K
• DSO2D35：2 ｜ 350MHz ｜ 2GSa/s ｜ 80K
• DSO2D50：2 ｜ 500MHz ｜ 2GSa/s ｜ 80K
功能与结构

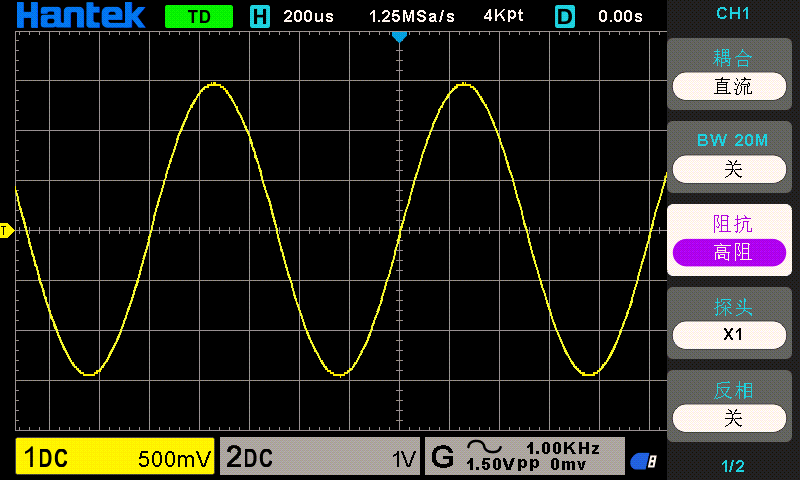

1MΩ/50Ω阻抗切换
适应不同的测量场景，确保信号测量的准确性和减少对被测电路的影响。

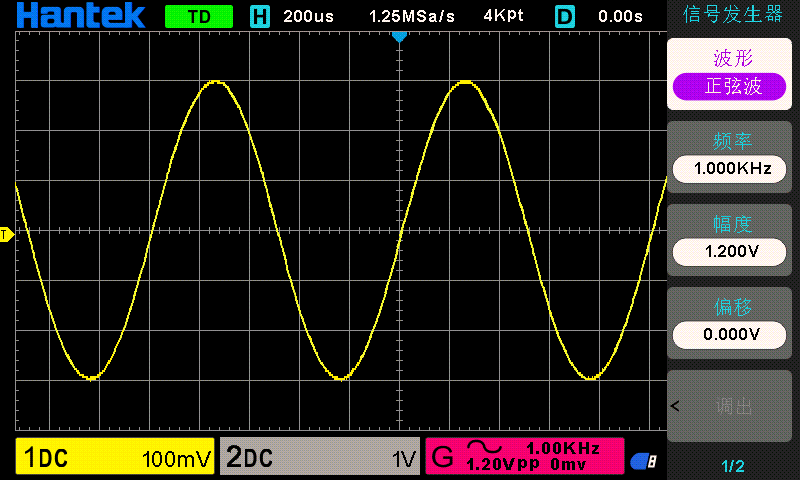

内置一路信号发生器
内置一路任意波形发生器，可输出5种标准波形，自带波形编辑器，支持自定义任意波输出。

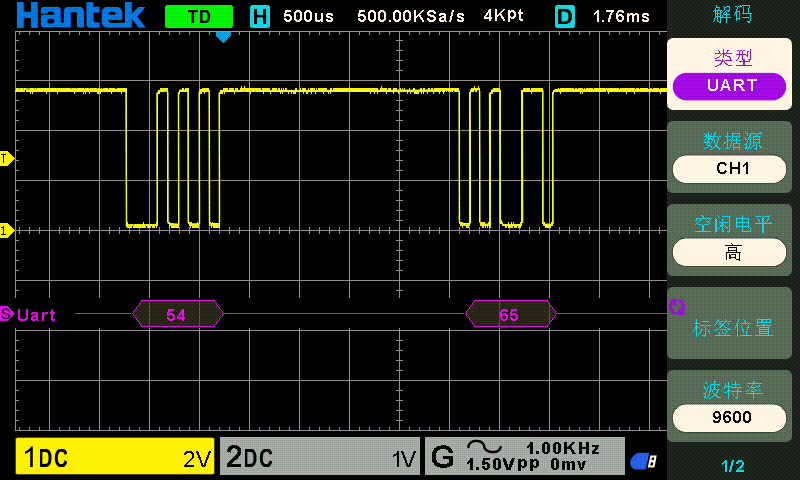

串行总线解码功能
快速、直观地将总线协议信息显示。支持UART、LIN、CAN、SPI、IIC多种协议。

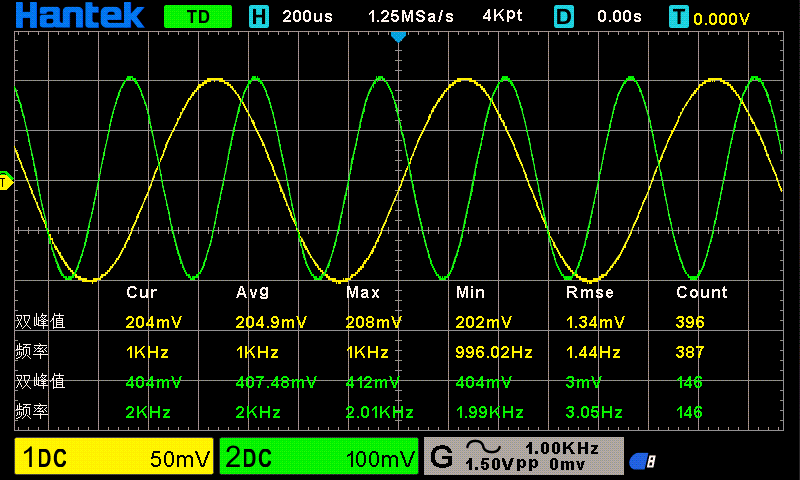

测量和统计功能
测量项包括32类，统计功能可显示五种测量值：当前值、平均值、最大值、最小值、标准差。

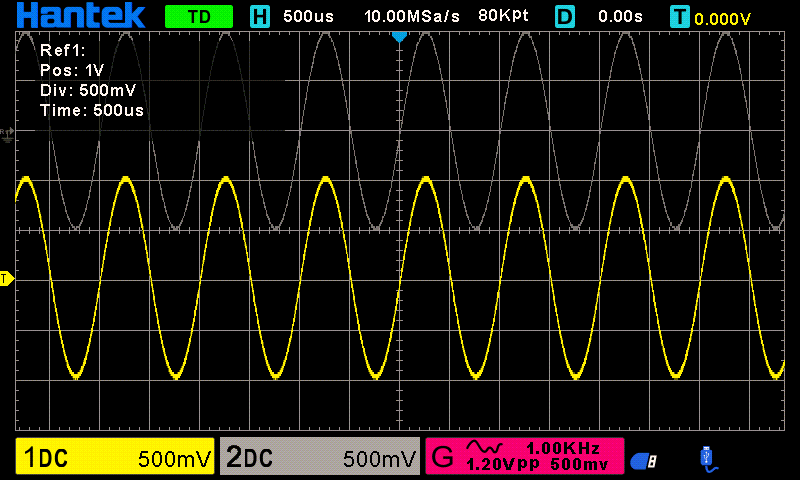

保存调出功能
可以保存设置、CSV、图片、参考波形、波形等信息

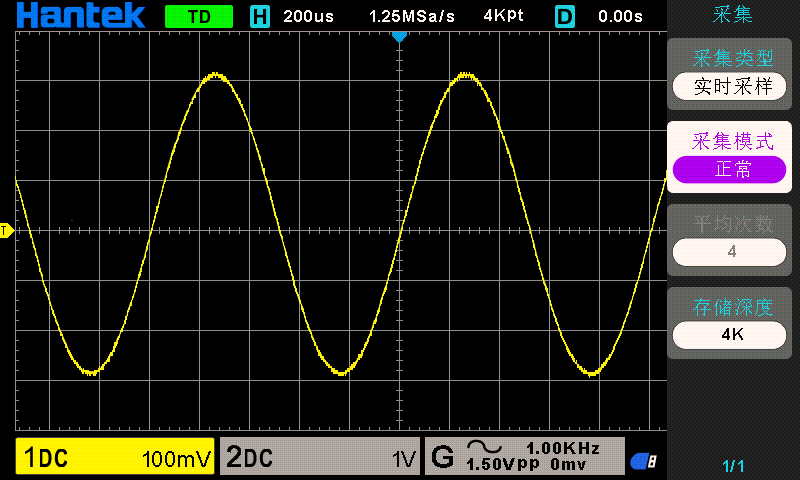

四种采集模式
正常、平均、峰值、高精度等四种采集模式

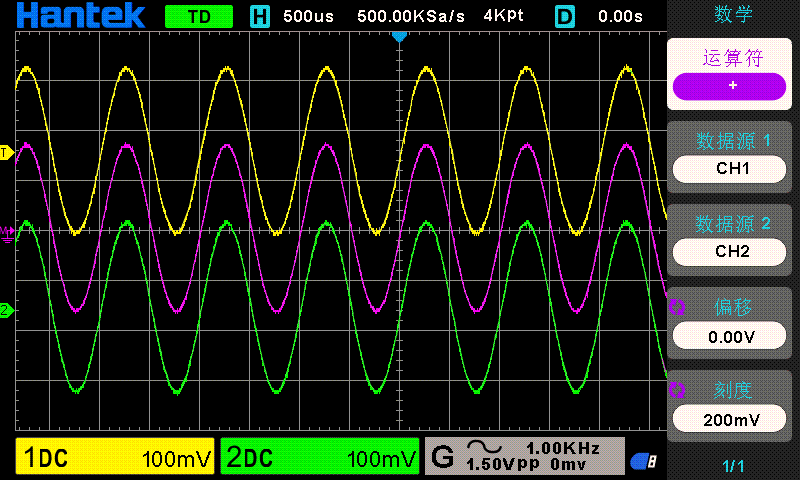

多种数学运算功能
支持常用的数学运算：加、减、乘、除、FFT。FFT支持多种窗口函数。
资源下载
• DSO2D20(2GSa/s)系列 详细指标见 DSO2D20(2GSa/s)系列 详细指标页。
• 官方资料：DSO2D20用户手册、DSO2D20数据手册、DSO2D20快速指南、DSO2D20编程手册
注：以上内容与指标取自汉泰官网该产品详情页。
汉泰Hantek · onetest 仪器资源库
汉泰Hantek
DSO2D20(2GSa/s)系列 详细指标
DSO2D20系列数字示波器，功能全面，性能突出，全系2GSa/s采样率，最高500MHz带宽。快来看看吧。
详细指标
以下指标取自汉泰官网该产品详情页「技术参数」栏目。
• DSO2C20：模拟通道 2 ｜ 模拟带宽 200MHz ｜ 实时采样率 2GSa/s ｜ 存储深度 80K ｜ 内置信号源 - ｜ 解码 5种
• DSO2C35：模拟通道 2 ｜ 模拟带宽 350MHz ｜ 实时采样率 2GSa/s ｜ 存储深度 80K ｜ 内置信号源 - ｜ 解码 5种
• DSO2C50：模拟通道 2 ｜ 模拟带宽 500MHz ｜ 实时采样率 2GSa/s ｜ 存储深度 80K ｜ 内置信号源 - ｜ 解码 5种
• DSO2D20：模拟通道 2 ｜ 模拟带宽 200MHz ｜ 实时采样率 2GSa/s ｜ 存储深度 80K ｜ 内置信号源 1 ｜ 解码 5种
• DSO2D35：模拟通道 2 ｜ 模拟带宽 350MHz ｜ 实时采样率 2GSa/s ｜ 存储深度 80K ｜ 内置信号源 1 ｜ 解码 5种
• DSO2D50：模拟通道 2 ｜ 模拟带宽 500MHz ｜ 实时采样率 2GSa/s ｜ 存储深度 80K ｜ 内置信号源 1 ｜ 解码 5种
• 型号：DSO2C20 ｜ DSO2D20 ｜ DSO2C35 ｜ DSO2D35 ｜ DSO2C50 ｜ DSO2D50
• 模拟带宽：200MHz ｜ 350MHz ｜ 500MHz
• 上升时间（典型值）：≤1.75ns ｜ ≤1ns ｜ ≤700ps
• 输入/输出通道数：2个模拟通道输入；1个信号发生器通道输出（DSO2D20系列）
• EXT通道输入：1个EXT通道输入
• 任意波发生：╳ ｜ √ ｜ ╳ ｜ √ ｜ ╳ ｜ √
• 采样方式：实时采样
• 最大模拟通道采样率：2GSa/s单通道，1GSa/s双通道
• 最大存储深度：80Kpts（单通道），40Kpts（双通道）
• 峰值检测：所有时基设置下，捕获最窄1ns的毛刺
• 显示屏尺寸和类型：7英寸显示屏
• 显示分辨率：800 × 480
• 垂直系统模拟通道
• 输入耦合：直流、交流或接地（DC, AC, GND ）
• 输入阻抗：1MΩ±1%，50Ω±1%
• 输入电容：17pF±3pF
• 最大输入电压：1MΩ ｜ CAT I 300 VRMS，400 Vpk
• 50Ω：5VRMS
• 垂直分辨率：8bit
• 垂直灵敏度范围：1MΩ ｜ 500uV/div ~ 10V/div
• 50Ω：500uV/div ~ 1V/div
• 偏移范围：1MΩ ｜ ±1V (500uV/div ~ 50mV/div)
• ±10V(100mV/div ~ 500mV/div)
• ±100 V (1V/div ~ 10V/div)
• 50Ω：±1V(500uV/div ~ 50mV/div)
• ±10V(100mV/div ~ 500mV/div)
• ±100V(1V/div )
• 动态范围：±5div ( 8bit )
• 带宽限制：20MHz、100MHz、200MHz、350MHz；每通道独立可选
• 直流增益精确度：±3%FullScale
• 直流偏移精确度
• >200mV/div (±0.1div±2mV±1.0%偏移量)
• 通道间隔离度：40dB，直流至每个型号的最大额定带宽
• 水平系统-模拟通道
• 时基范围：200MHz ｜ 350MHz ｜ 500MHz
• 2ns/div~1ks/div：1ns/div~1ks/div ｜ 500ps/div~1ks/div
• 时基精度：±50ppm
• 时基延迟范围：触发前 ｜ ≥1/2屏幕宽度
• 触发后：1s或100div(取两者的较大值)
• 时间间隔（△T）：测量±(1采样间隔时间)±（50ppm×读数)±50ps
• 水平模式：YT ｜ 默认
• XY：X1 = 通道1，Y1 = 通道2
• SCAN：时基≥100ms/div，通过调节水平时基旋钮可以自动进入或退出SCAN模式
• ROLL：时基≥100ms/div，通过HORIZ MENU菜单进入或退出ROLL模式
• 采集系统
• 最大模拟通道采样率：2GSa/s单通道，1GSa/s双通道
• 最大模拟通道存储深度：80Kpts（单通道），40Kpts（双通道)
• 获取方式：普通 ｜ 默认
• 峰值检测：捕获窄至1ns的毛刺
• 平均模式：可选2, 4, 8, 16…128，逐点平均
• 高分辨率：最大12bits
• 任意波发生器
• 采样率：200MSa/s
• 垂直分辨率：12bit
• 最高频率：25MHz
• 标准波形：正弦波、方波、三角波、指数波、噪声、直流
• 任意波形：任意波1、任意波2、任意波3、任意波4
• 正弦：频率范围 ｜ 0.1Hz~25MHz
• 方波：频率范围 ｜ 0.1Hz~10MHz
• 三角波：频率范围 ｜ 0.1Hz~1MHz
• 指数波：频率范围 ｜ 0.1Hz~5MHz
• 任意波：频率范围 ｜ 0.1 Hz至25MHz
• 波形长度：4K
• 频率：精度 ｜ 100ppm（小于10kHz）50ppm（大于10kHz）
• 分辨率：0.1Hz或4位，取两者较大值
• 幅度：输出范围 ｜ 10mV~7Vpp(高阻抗)
• 5mV~3.5Vpp(50Ω)
• 直流偏移：范围 ｜ ±3.5V，高阻
• ±1.75V，50Ω
• 分辨率：100μV或3位，取两者中的较大值
• 精度：2%（1 kHz）
• 输出阻抗：50Ω ± 1%
型号及对比
• ：系列 DPO7000系列 ｜ 示波器带宽 500MHz 350MHz 200MHz 100MHz ｜ 通道数 4通道示波器 1通道信号源 16通道逻辑分析仪 ｜ 实时采样率 2GSa/s单通道 2GSa/s半通道 1GSa/s全部通道 ｜ 其他 5999-21999元 示波器/16通道逻辑分析仪/频谱分析仪/ 任意波发生器/数字电压表/ 频率计和累加器/协议分析仪; 2G存储深度; 200万帧的硬件实时波形录制和回放;
• ：系列 DPO8000系列 ｜ 示波器带宽 1GHz 800MHz 500MHz 300MHz ｜ 通道数 4通道示波器 2通道信号源 16通道逻辑分析仪 ｜ 实时采样率 8GSa/s单通道 8GSa/s半通道 4GSa/s全部通道 ｜ 其他 示波器/16通道逻辑分析仪/频谱分析仪/ 任意波发生器/数字电压表/ 频率计和累加器/协议分析仪/协议发生器; 2G存储深度; 200万帧的硬件实时波形录制和回放;
• ：系列 HRDO4000系列 ｜ 示波器带宽 3GHz 2.5GHz 2GHz 1GHz 800MHz 500MHz ｜ 通道数 4通道示波器 2通道信号源 16通道逻辑分析仪 ｜ 实时采样率 10GSa/s单通道 10GSa/s半通道 5GSa/s 全部通道 ｜ 其他 4通道示波器/16通道逻辑分析仪/频谱分析仪/双路任意波发生器/数字电压表/频率计和累加器/协议分析仪/协议发生器 2G存储深度
• ：系列 HRDO2000系列 ｜ 示波器带宽 500MHz 350MHz 200MHz 100MHz ｜ 通道数 4通道示波器 1通道信号源 16通道逻辑分析仪 ｜ 实时采样率 2.5GSa/s单通道 2.5GSa/s半通道 1.25GSa/s 全部通道 ｜ 其他 4通道示波器/16通道逻辑分析仪/频谱分析仪/任意波发生器/数字电压表/频率计和累加器/协议分析仪/协议发生器 2G存储深度
• ：系列 DSO2D20(2GSa/s)系列 ｜ 示波器带宽 200MHz 350MHz 500MHz ｜ 通道数 2CH示波器 1CH信号源 ｜ 实时采样率 2GSa/s单通道 1GSa/s全通道 ｜ 其他 2通道示波器 1通道信号发生器 5种串行协议触发和解码 32种自动测量统计分析
• ：系列 DSO2000系列 ｜ 示波器带宽 150MHz 100MHz ｜ 通道数 2通道示波器 1通道信号发生器 两路数字电压表 外触发 ｜ 实时采样率 1GSa/s ｜ 其他 2通道示波器 一路25MHz信号发生器 五种串行协议触发和解码 32种自动测量统计分析 SCPI远程控制 双路DVM功能
• ：系列 DPO6000系列 ｜ 示波器带宽 100MHz 200MHz ｜ 通道数 4通道示波器 两路信号发生器 16路逻辑分析仪 数字电压表 串行协议分析 FFT频谱分析 ｜ 实时采样率 1GSa/s ｜ 其他 400,000 帧 / 秒波形捕获率 16种触发功能，5种串行解码 64M存储深度，80，000段分段采集 7英寸WVGA（800*480）电容触摸屏
• ：系列 DSO4004C系列 ｜ 示波器带宽 80~250MHz ｜ 通道数 4通道示波器 +1通道信号源+ 外触发 DVM+自动量程功能 ｜ 实时采样率 1GSa/s ｜ 其他 示波器+信号发生器 7''高分辨率彩显(800x480); 64K存储,集成USB Host/Device, 支持U盘存储,系统升级 DVM数字万用表功能、自动量程；
• ：系列 DSO4004B系列 ｜ 示波器带宽 80-250MHz ｜ 通道数 4通道示波器 + 外触发 +DVM+自动量程功能 ｜ 实时采样率 1GSa/s ｜ 其他 示波器 7''高分辨率彩显(800x480); 64K存储,集成USB Host/Device, 支持U盘存储,系统升级 DVM数字万用表功能、自动量程；
• ：系列 DSO4002C系列 ｜ 示波器带宽 70MHz—200MHz ｜ 通道数 2通道示波器 + 外触发 +1通道信号源 ｜ 实时采样率 1GSa/s ｜ 其他 示波器+信号发生器 7''高分辨率彩显(800x480); 40K存储,集成USB Host/Device, 支持U盘存储,系统升级
• ：系列 MSO5000D系列 ｜ 示波器带宽 60MHz-200MHz ｜ 通道数 2（模拟） + 16（逻辑） + 外触发 . ｜ 实时采样率 1GSa/s(模拟), 500MSa/s(逻辑) ｜ 其他 1M存储深度，混合信号示波器， 7吋高分辨率彩显(WVGA 800x480）, 集成USB Host/Device，支持U盘存 储、系统升级, VGA功能（可选）
• ：系列 DSO5000P系列 ｜ 示波器带宽 70MHz-200MHz ｜ 通道数 2（模拟） + 外触发 ｜ 实时采样率 1GSa/s ｜ 其他 40K存储深度，7吋高分辨率彩显 (WVGA 800x480）,集成USB Host/ Device， 支持U盘存 储、系统升级;
• ：系列 DSO5000M系列 ｜ 示波器带宽 60MHz-200MHz ｜ 通道数 2（模拟） + 外触发 ｜ 实时采样率 1GSa/s ｜ 其他 1M存储深度，7吋高分辨率彩显 (WVGA 800x480）,集成USB Host/ Device， 支持U盘存 储、系统升级; VGA功能（可选）
• ：系列 MSO7000BLG系列(已停产) ｜ 示波器带宽 80-300MHz ｜ 通道数 4/2通道 +外触发 ｜ 实时采样率 2GS/s(模拟) 1GS/s(逻辑) ｜ 其他 示波器+逻辑分析仪+信号发生器 7''高分辨率彩显(800x480); 32K存储,集成USB Host/Device, 支持U盘存储,系统升级
• ：系列 DSO7000B系列（已停产） ｜ 示波器带宽 60-300MHz ｜ 通道数 2/4通道 ｜ 实时采样率 2GSa/s ｜ 其他 2GS/s实时采样率，64K存储深度， 7吋高分辨 率彩显(WVGA 800x480), 集成USB Host/Device， 支持U盘存 储、系统升级；
标准配件
• 型号：描述 ｜ 查看手册
• HT300B,HT500B：350Mhz,500MHz,10:1/1:1 ｜ 点击下载
• HT100B，HT200B：100MHz,200MHz,10:1/1:1 ｜ 点击下载
• PP-80,PP-150,PP-200：60MHz,100MHz,200MHz,10:1/1:1 ｜ 点击下载
• PP500B：500MHz,10:1/1:1 ｜ 点击下载

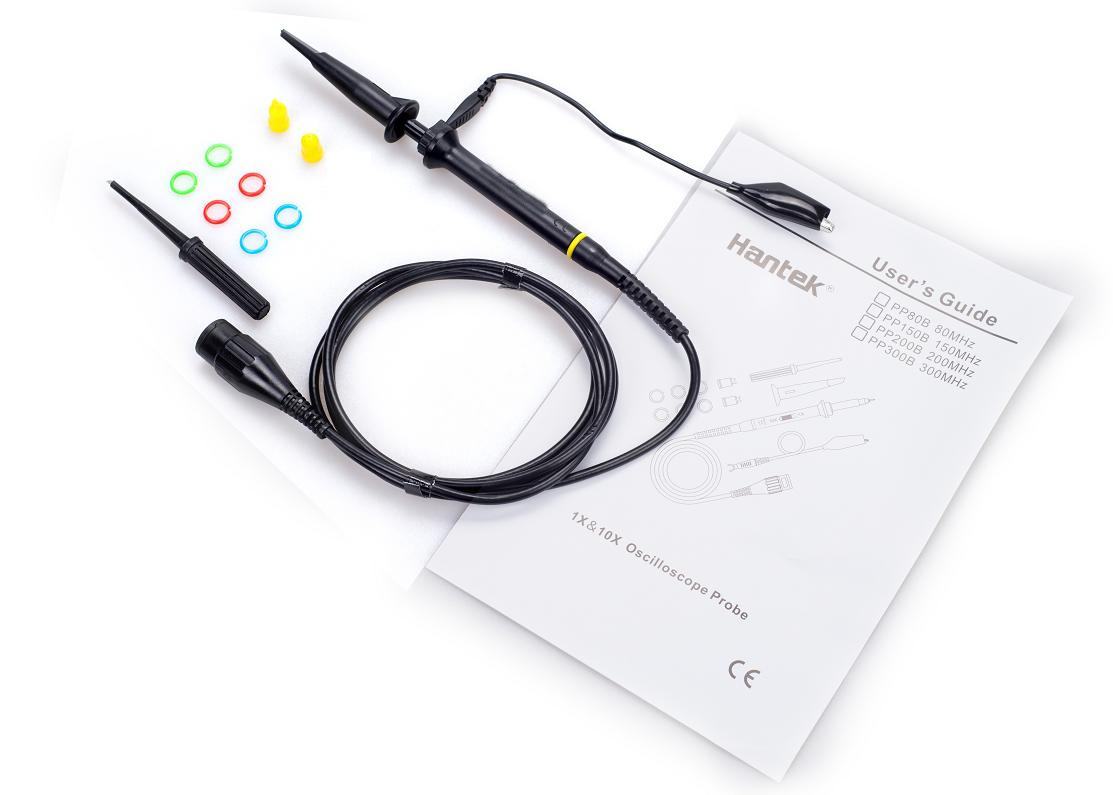

• PP80B, PP150B, PP200B, PP300B：80Mhz, 150MHz, 200MHz, 300MHz, 10:1/1:1 ｜ 点击下载
• PP-90：80MHz,10:1/1:1 ｜ 点击下载
• T3100高压探头：100MHz，100：1，2000VDC+Peak AC ｜ 点击下载
• 型号：描述 ｜ 查看手册
• CC65：直流/交流0 – 20KHz，可测电流范围20 mA to 65 A ｜ 点击下载
• CC-650：交流 0 – 5KHz，1A - 500A ，直流 1A - 650A ｜ 点击下载
• CC-800：交流 0 – 5KHz，1A - 500A ，直流 1A - 800A ｜ 点击下载
• 型号：描述 ｜ 查看手册
• HT8050：50MHz，1300V peakAC，1/50，1/500 ｜ 点击下载
• HT8100：100MHz，1300V peakAC，1/50，1/500 ｜ 点击下载
资源下载
• DSO2D20(2GSa/s)系列 产品介绍见 DSO2D20(2GSa/s)系列 产品介绍页。
• 官方资料：DSO2D20用户手册、DSO2D20数据手册、DSO2D20快速指南、DSO2D20编程手册
注：以上内容与指标取自汉泰官网该产品详情页。
