汉泰Hantek
Hantek6004BD系列
Hantek6004BD系列。
核心特点
• 4通道示波器 + 函数/任意波形信号发生器。

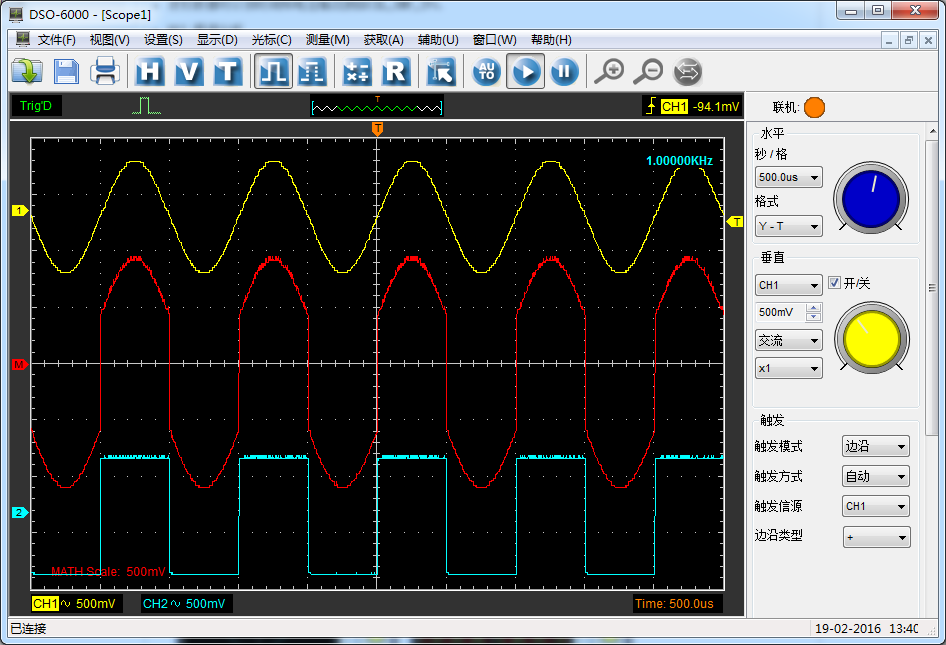

• 示波器达到或超过台式示波器的性能，4路独立模拟通道，1GSa/s高速实时采样，2mV-10V/DIV高输入灵敏度，250MHz高带宽。

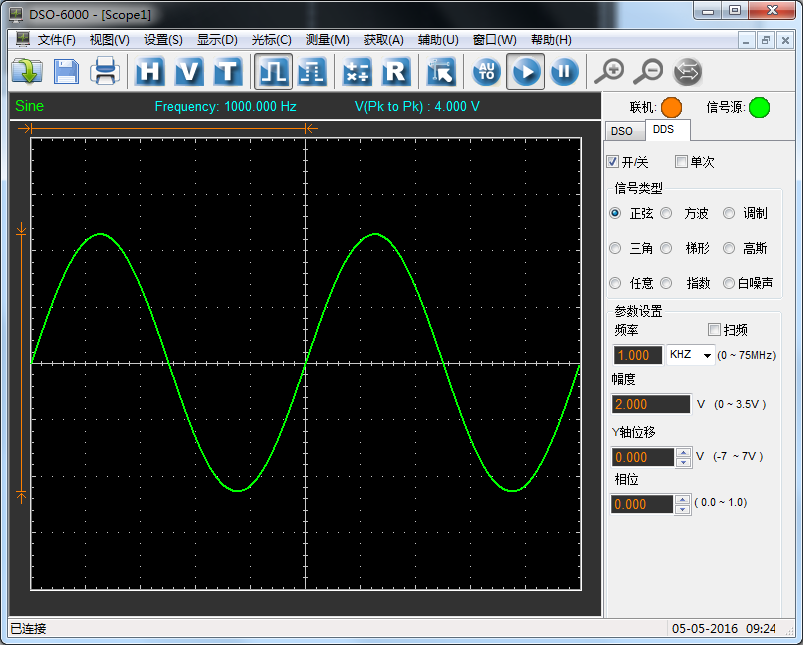

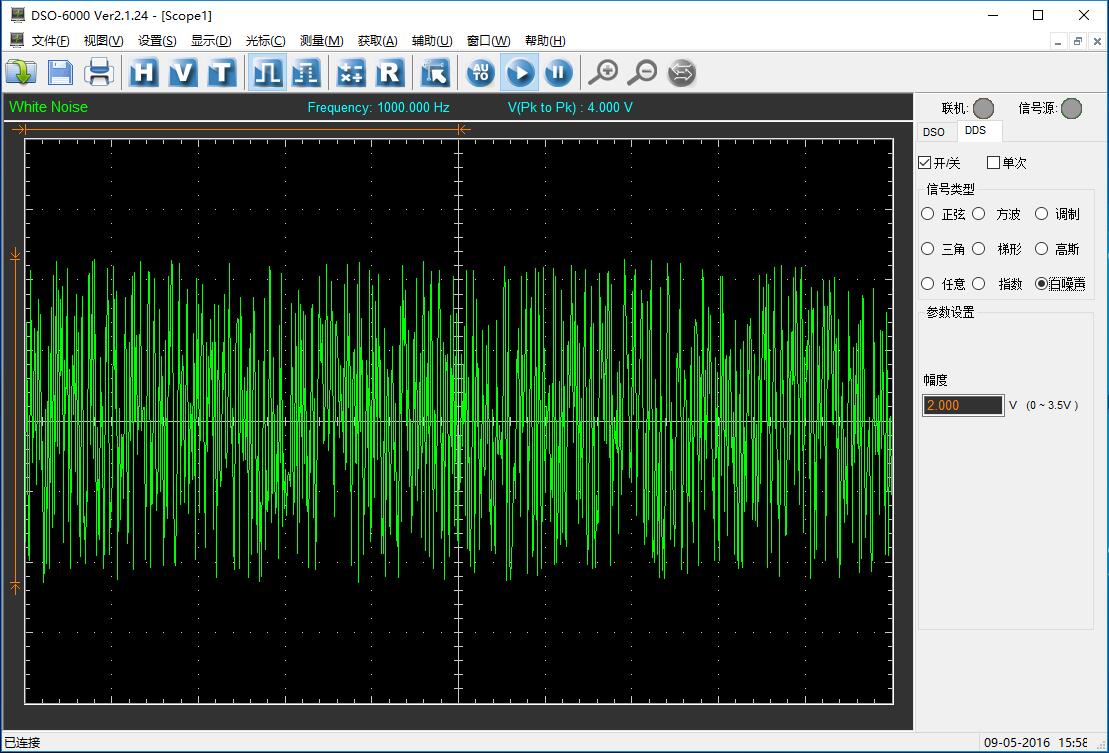

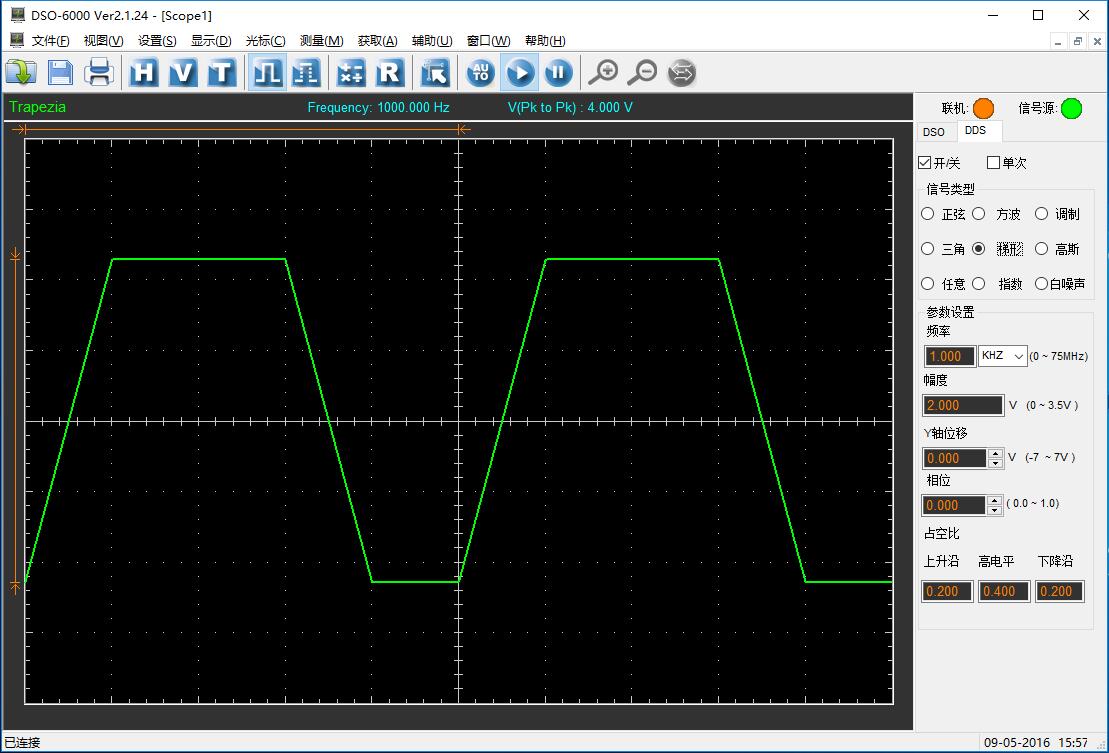

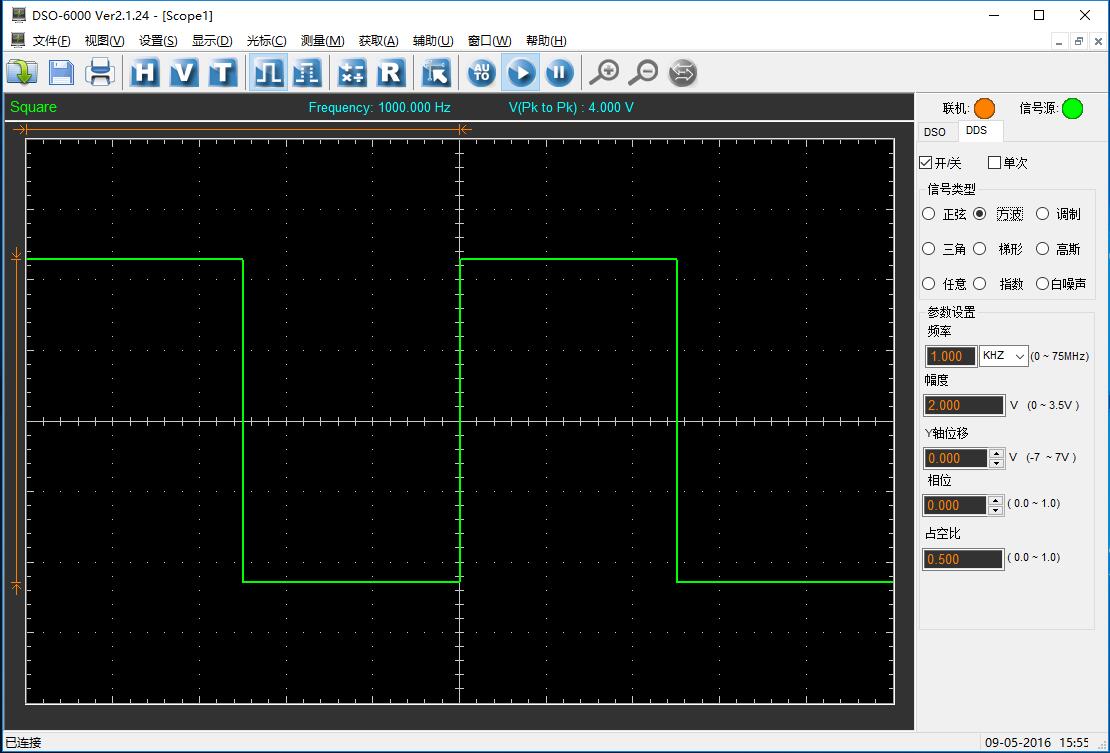

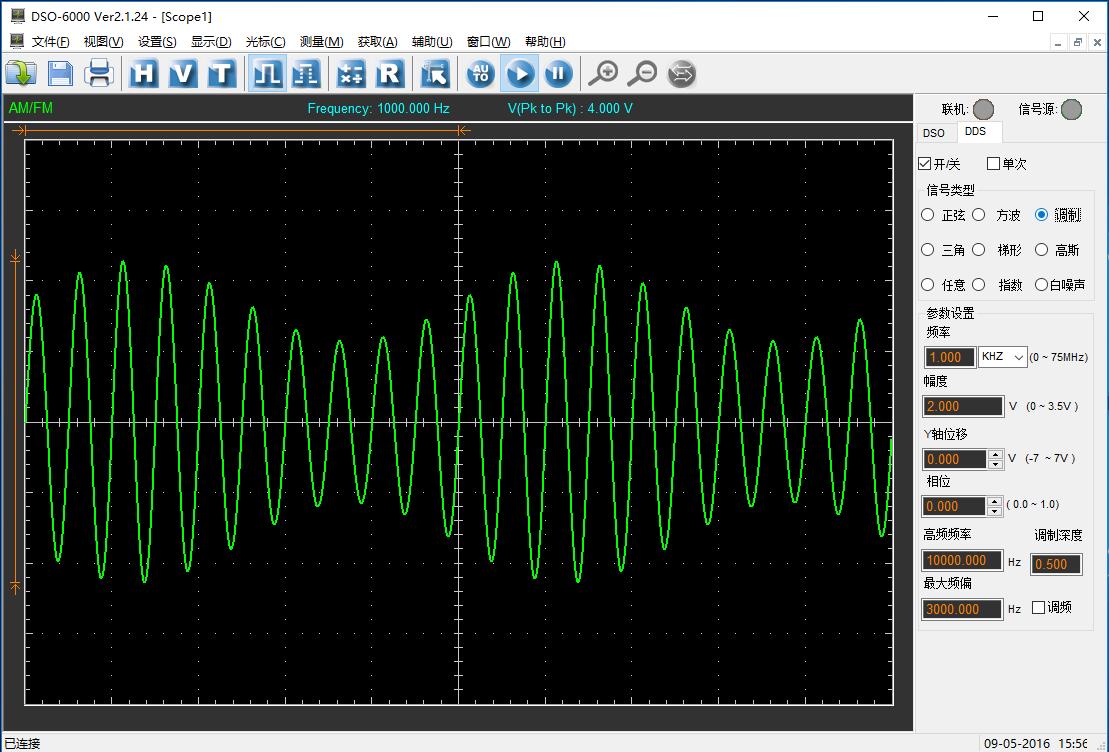

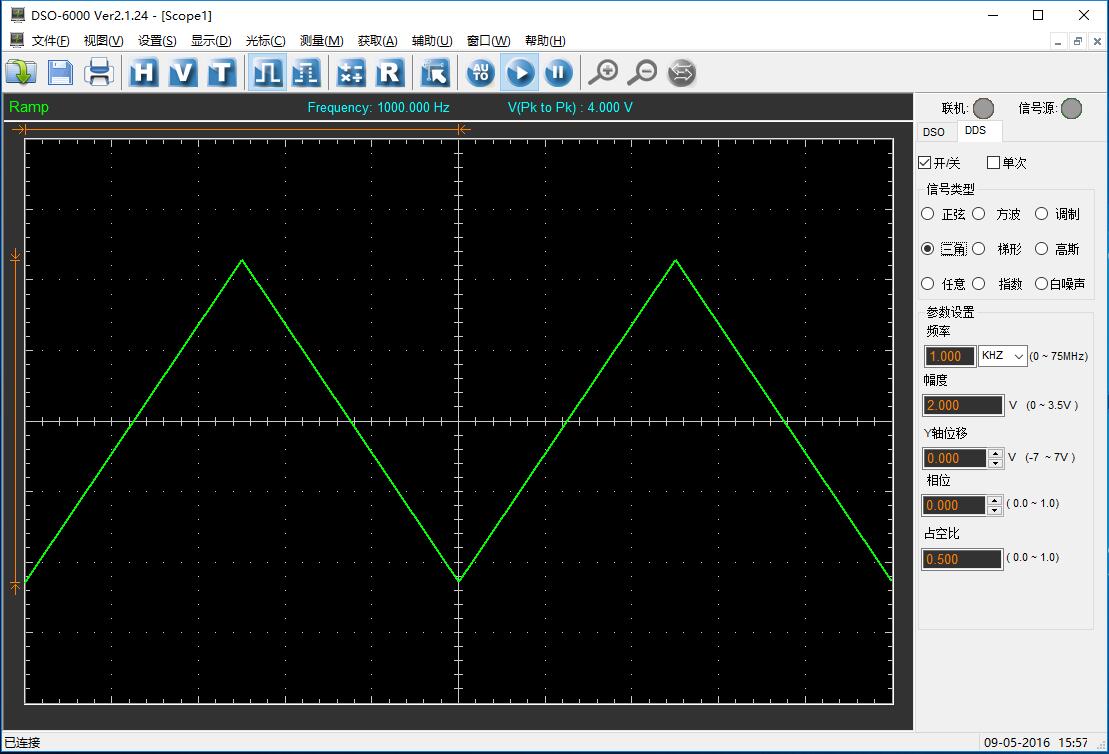

• 函数/任意波形信号发生器：200MSa/s DDS，12位垂直分辨率，内置多种标准波形，方便编辑的任意波波形，便于重现传感器等不规则信号。

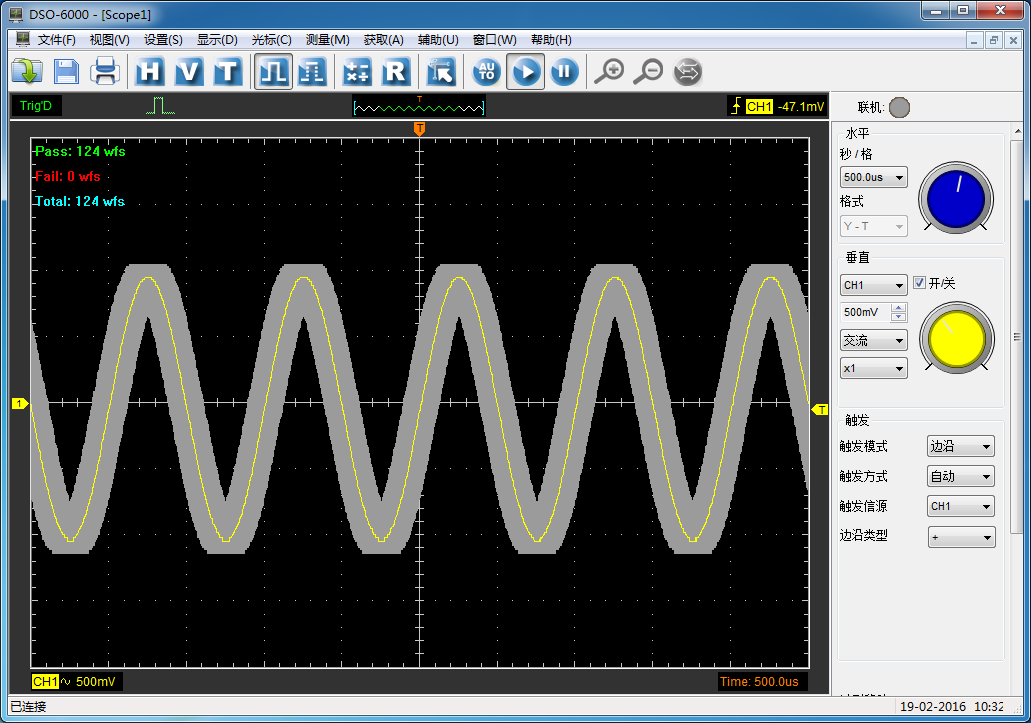

• 通过/失败测试，丰富的触发功能，动态光标跟踪，波形录制与回放功能，与台式示波器类似界面,易于上手，高性价比。
• USB2.0接口，即插即用，免外接电源。
• 优良的工业设计,体积小巧，便于携带，外壳采用与iPad一样的阳极氧化铝，不仅美观大方，而且大大提高了铝合金表面硬度，具有良好的耐热性和耐磨性。
• 更适合于平板电脑，笔记本电脑，生产线维修调整，便于出差使用.
• 软件支持:Windows10，Windows 8, Windows 7
• 波形数据可以按时间和电压输出到EXCEL,BMP,JPG。
• 20余种自动测量功能, PASS/FAIL Check 功能,适于工程应用。

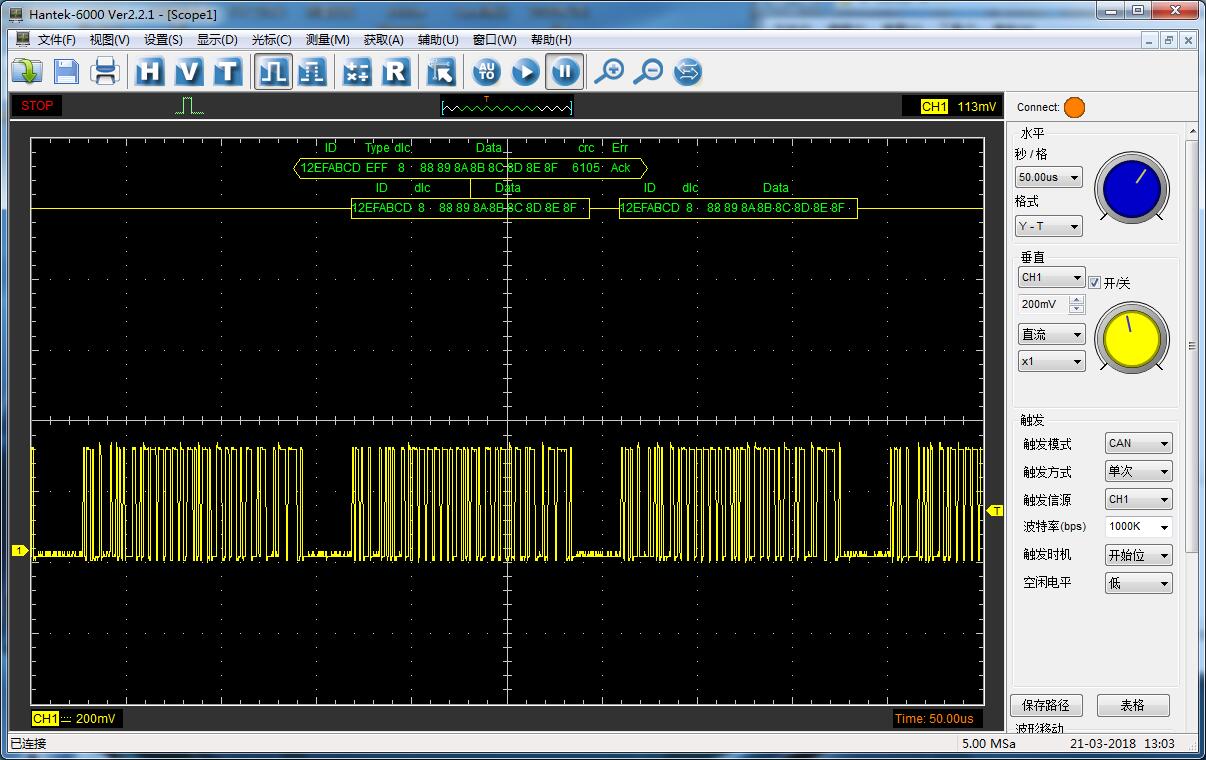

• 串行总线触发和解码，通过事件列表显示解码结果 , 能快速、直观地将总线的协议信息以表格形式显示

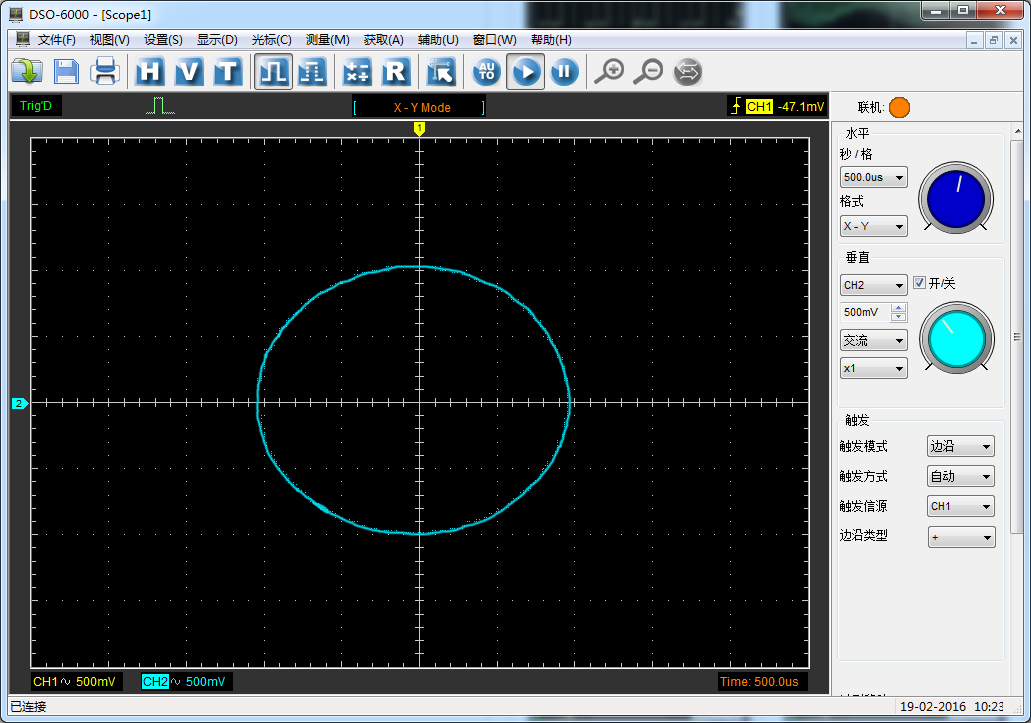

• 波形平均,亮度调节,反向,加,减,乘,除,X-Y显示。

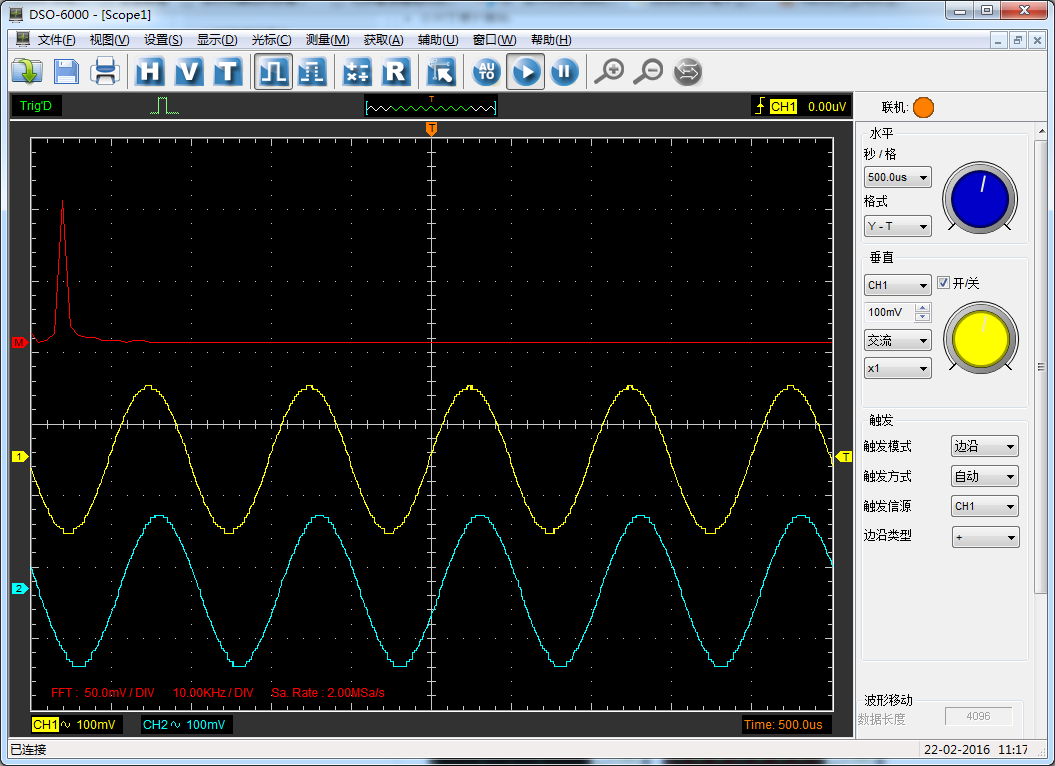

• FFT 频谱分析。
• 一台电脑可同时连多台示波器,轻松扩展通道数。
• USBXI标准接口，便于插入USBXI机箱中，组成组合仪器。
• 二次开发库DLL提供,Labview\VB\VC\QT 开发示例提供。
型号与主要参数
• HT300B,HT500B：350Mhz,500MHz,10:1/1:1 ｜ 点击下载
• HT100B，HT200B：100MHz,200MHz,10:1/1:1 ｜ 点击下载
• PP-80,PP-150,PP-200：60MHz,100MHz,200MHz,10:1/1:1 ｜ 点击下载
• PP500B：500MHz,10:1/1:1 ｜ 点击下载
• PP80B, PP150B, PP200B, PP300B：80Mhz, 150MHz, 200MHz, 300MHz, 10:1/1:1 ｜ 点击下载
• PP-90：80MHz,10:1/1:1 ｜ 点击下载
• T3100高压探头：100MHz，100：1，2000VDC+Peak AC ｜ 点击下载
功能与结构
特点概述
资源下载
• Hantek6004BD系列 详细指标见 Hantek6004BD系列 详细指标页。
• 官方资料：Hantek6000BD软件、Hantek6000B驱动程序
注：以上内容与指标取自汉泰官网该产品详情页。
汉泰Hantek · onetest 仪器资源库
汉泰Hantek
Hantek6004BD系列 详细指标
Hantek6004BD系列
详细指标
以下指标取自汉泰官网该产品详情页「技术参数」栏目。
• 示波器
• 型号：Hantek6074BD/Hantek6104BD/Hantek6204BD/Hantek6254BD
• 模拟带宽：70MHz/100MHz/200MHz/250MHz
• 通道数：4通道
• 实时取样率：1GSa/s
• 存储深度：64K
• 时基精度：±50ppm
• 时基范围：2ns/div-1000s/div (以1-2-4方式步进)
• 输入阻抗：1MΩ 25pF
• 输入灵敏度范围：2mV/div～10V/div
• 垂直分辨率：8Bit
• 垂直位移范围：2mV ~ 10V/div @ x1 probe;
20mV ~ 100V/div @ x10 probe；
200mV ~ 1000V/div @ x100 probe; 2V ~ 10000V/div @ x1000 probe
• 直流增益精度：±3%
• 带宽限制：20MHz
• 触发类型：边沿，交替，脉宽，视频
• 触发源：CH1, CH2, CH3,CH4
• 波形计算：+,-,x,÷,FFT,反向
• 光标测量：十字，跟踪，垂直，水平
• 自动测量：最大值、最小值、峰峰值、顶端值、底端值、中间值、有效值、幅值、平均值、周期平均值、预冲、过冲、周期、频率、上升时间、下降时间、正占空比、负占空比、正脉宽、负脉宽
• 函数/任意波形信号发生器
• 波形频率：DC~25MHz
• DAC时钟：2K~200MHz 可调
• 频率分辨率：0.10%
• 通道数：1CH 波形输出
• 波形深度：2KSa
• 垂直分辨率：12 bit
• 频率稳定度
• 波形幅度：±3.5V Max.
• 输出阻抗：50 Ω
• 输出电流：50mA, Ipeak=50mA
• 系统带宽：25M
• 谐波失真：-50dBc(1KHz), -40dBc(10KHz)
• 其他
• 尺寸：长：（175mm） 宽：（105mm）高：（25mm）
• 重量：0.9KG
• 标配探头：2支无源探头,2根鳄鱼夹线，1根BNC转BNC连接线
• 型号：描述 ｜ 查看手册
• HT300B,HT500B：350Mhz,500MHz,10:1/1:1 ｜ 点击下载
• HT100B，HT200B：100MHz,200MHz,10:1/1:1 ｜ 点击下载
• PP-80,PP-150,PP-200：60MHz,100MHz,200MHz,10:1/1:1 ｜ 点击下载
• PP500B：500MHz,10:1/1:1 ｜ 点击下载
• PP80B, PP150B, PP200B, PP300B：80Mhz, 150MHz, 200MHz, 300MHz, 10:1/1:1 ｜ 点击下载
• PP-90：80MHz,10:1/1:1 ｜ 点击下载
• T3100高压探头：100MHz，100：1，2000VDC+Peak AC ｜ 点击下载
• 型号：描述 ｜ 查看手册
• CC65：直流/交流0 – 20KHz，可测电流范围20 mA to 65 A ｜ 点击下载
• CC-650：交流 0 – 5KHz，1A - 500A ，直流 1A - 650A ｜ 点击下载
• CC-800：交流 0 – 5KHz，1A - 500A ，直流 1A - 800A ｜ 点击下载
• 型号：描述 ｜ 查看手册
• HT8050：50MHz，1300V peakAC，1/50，1/500 ｜ 点击下载
• HT8100：100MHz，1300V peakAC，1/50，1/500 ｜ 点击下载
型号及对比
• ：系列 iDSO系列 ｜ 示波器带宽 70MHz ｜ 通道数 2CH ｜ 实时采样率 250MSa/s ｜ 其他 iPhone/iPad/Android/Windows 示波器,多点触摸操作,无线WIFI 通讯,内置锂电池,浮地测量, 体积小巧，便于携带。
• ：系列 Hantek6004BD系列 ｜ 示波器带宽 70MHz~250MHz ｜ 通道数 4CH示波器+ 1CH信号发生器 ｜ 实时采样率 1GSa/s ｜ 其他 USB2.0接口即插即用,免电源, 示波器/函数/任意波形信号发生器， 支持Win7/Win8/Win10,达到或 超过台式示波器的性能,高性价比,支 持USBXI,与台式示波器界面相近, 易于操作
• ：系列 Hantek6004BC系列 ｜ 示波器带宽 70MHz~250MHz ｜ 通道数 4CH ｜ 实时采样率 1GSa/s ｜ 其他 USB2.0接口即插即用,免电源, 支持Win7/Win8/Win10,达到或 超过台式示波器的性能,高性价比,支 持USBXI,与台式示波器界面相近, 易于操作
• ：系列 笔式示波器PSO2020 ｜ 示波器带宽 20MHz ｜ 通道数 1CH ｜ 实时采样率 96MSa/s ｜ 其他 USB接口供电,20种自动测量功能, 通过/失败功能; Win XP,WIN7/8; LED照明功能,轻盈便携
• ：系列 DSO3000(A) (1GSa/s)系列 ｜ 示波器带宽 100~250MHz ｜ 通道数 4CH ｜ 实时采样率 1GSa/s ｜ 其他 128M存储深度,最高可测250MHz信号, 与台式示波器界面相近, 易于操作; 8位分辨率,支持Win7/Win8.
• ：系列 Hantek6002BE系列 ｜ 示波器带宽 20MHz~200MHz ｜ 通道数 2CH ｜ 实时采样率 48MSa/s-250MSa/s ｜ 其他 USB2.0接口即插即用，免电源, 支持Win7/Win8，8位分辨率，支持 USBXI,与台式示波器界面相近， 易于操作
• ：系列 Hantek6022BL ｜ 示波器带宽 20MHz ｜ 通道数 2(数字） +16CH(逻辑） ｜ 实时采样率 48MSa/s ｜ 其他 USB2.0接口即插即用，免电源, 10M带宽逻辑分析仪，支持Win7/Win8; 8位分辨率，支持 USBXI, 与台式示波器界面相近， 易于操作
• ：系列 DSO2000系列 ｜ 示波器带宽 40MHz-100MHz ｜ 通道数 2CH ｜ 实时采样率 100MSa/s-250MSa/s ｜ 其他 USB2.0接口即插即用，免电源, 支持Win7/Win8，8位分辨率，,与台式 示波器界面相近，易于操作，23自 动测量功能，通过/失败功能， 内置FFT
• ：系列 Hantek1008A ｜ 示波器带宽 100KHz ｜ 通道数 8CH ｜ 实时采样率 2.4MSa/s ｜ 其他 USB2.0接口即插即用，免电源, 支持 Win7/Win8，与台式 示波器界面相近， 易于操作，23自 动测量功能，通过/失 败功能， 内置FFT,12位垂直分辨率，8 通道可编程信号发生器
• ：系列 Hantek6004EU系列（停产） ｜ 示波器带宽 70-250MHz ｜ 通道数 4CH ｜ 实时采样率 1GSa/s ｜ 其他 波形捕获率高达400,000帧/秒 500uV-10V/DIV高输入灵敏度 128Mpts存储深度，80,000 段 分段存储
• ：系列 DSO3000(200MSa/s)系列（停产） ｜ 示波器带宽 60MHz ｜ 通道数 4/2CH+16CH 逻辑分析仪 ｜ 实时采样率 200MSa/s ｜ 其他 逻辑分析仪/示波器/信号发生 器/频谱分析仪/频率计, 支持Win7/Win8.
• ：系列 DSO5000系列(已停产) ｜ 示波器带宽 200MHz ｜ 通道数 2CH ｜ 实时采样率 250MSa/s,200MSa/s ｜ 其他 USB2.0接口即插即用，免电源, 支持 Win7/Win8，9位分辨率，,与台式 示 波器界面相近，易于操作，23自 动测 量功能，通过/失败功能， 内置FFT
• ：系列 DSO220USB/DSO2100USB(停产) ｜ 示波器带宽 20MHz-100MHz ｜ 通道数 2CH ｜ 实时采样率 100MSa/s-250MSa/s ｜ 其他 已停产
资源下载
• Hantek6004BD系列 产品介绍见 Hantek6004BD系列 产品介绍页。
• 官方资料：Hantek6000BD软件、Hantek6000B驱动程序
注：以上内容与指标取自汉泰官网该产品详情页。
