汉泰Hantek

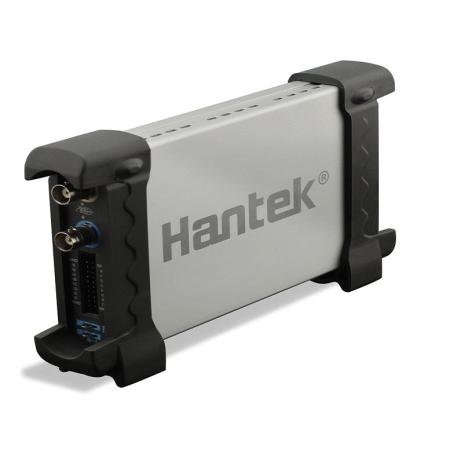

Hantek6022BL
Hantek6022BL。
核心特点
• 高性价比，优良的工业设计,外壳采用与IPAD一样的阳极氧化铝，不仅美观大方， 而且大大提高了铝合金表面硬度，具有良好的耐热性和耐磨性
• 16CH逻辑分析仪+2CH示波器；
• 48MS/s采样率，1M/CH存储深度；
• USBXITM标准接口，方便的插入USBXITM机箱中，组成组合仪器。
• USB2.0接口,免电源,与台式示波器类似界面,易于上手.
• 更适合于笔记本电脑，生产线维修调整，便于出差使用。
• 小的尺寸(mm):200(L)x100(W)x35(H) ,便于携带.
• 高刷新率, 高采样率,48MSa/s实时采样.
• 软件支持: Windows8, Windows 7, Windows10
• 20种自动测量功能
• 反向,加,减,乘,除,X-Y显示
• 波形数据可以按时间和电压输出到EXCEL,BMP,JPG
• FFT频谱分析
• 一台电脑可同时连多台示波器,轻松扩展通道数
• 提供二次开发 VB, VC, Labview.
型号与主要参数
• HT300B,HT500B：350Mhz,500MHz,10:1/1:1 ｜ 点击下载
• HT100B，HT200B：100MHz,200MHz,10:1/1:1 ｜ 点击下载
• PP-80,PP-150,PP-200：60MHz,100MHz,200MHz,10:1/1:1 ｜ 点击下载
• PP500B：500MHz,10:1/1:1 ｜ 点击下载
• PP80B, PP150B, PP200B, PP300B：80Mhz, 150MHz, 200MHz, 300MHz, 10:1/1:1 ｜ 点击下载
• PP-90：80MHz,10:1/1:1 ｜ 点击下载
• T3100高压探头：100MHz，100：1，2000VDC+Peak AC ｜ 点击下载
功能与结构

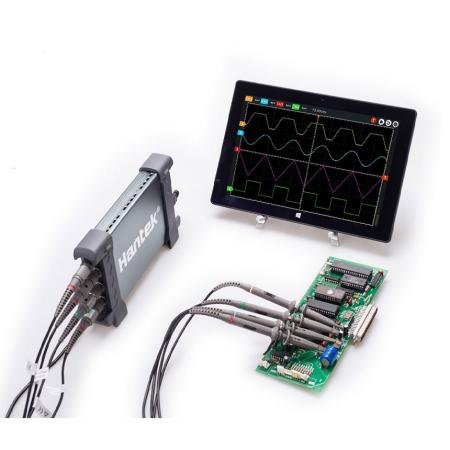

功能图片
资源下载
• Hantek6022BL 详细指标见 Hantek6022BL 详细指标页。
• 官方资料：Hantek6022BL驱动程序、Hantek6022BL驱动程序-Win11
注：以上内容与指标取自汉泰官网该产品详情页。
汉泰Hantek · onetest 仪器资源库
汉泰Hantek
Hantek6022BL 详细指标
Hantek6022BL
详细指标
以下指标取自汉泰官网该产品详情页「技术参数」栏目。
• 型号：Hantek6022BL
• 示波器特性
• 模拟带宽：20MHz
• 通道数：2(数字)+16(逻辑)
• 实时取样率：48MSa/s
• 存储深度：1M
• 上升时间：17.5ns
• 时基精度：±50ppm
• 时基范围：1ns/div-5000s/div (Step by1-2-5)
• 输入阻抗：1MΩ 25pF
• 输入灵敏度范围：20mV/div～5V/div
• 垂直分辨率：8Bit
• 垂直位移范围：20mV ~ 5V/div @ x1 probe; 200mV ~ 50V/div @ x10 probe;
2V ~ 500V/div @ x100 probe; 20V ~ 5KV/div @ x1000 probe
• 直流增益精度：±3%
• 触发类型：边沿
• 触发源：CH1, CH2
• 波形计算：+,-,x,÷,FFT, Invert
• 光标测量：Cross, Trace, Horizontal, Vertical
• 自动测量：Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width, +Duty Cycle,-Duty Cycle
• 逻辑分析仪特性
• 通道：16
• 最大输入阻抗：1MΩ(C=7.5pF)
• 输入电压范围：0V~5.5V
• 最大采样率：48M
• 带宽：10MHz
• 兼容输入：TTL, LVTTL, CMOS
• 存储深度：1M/CH
• 通用特性
• 供电方式：USB供电
• 尺寸：200mm x100mm x 35mm
• 重量：0.3KG
• 标配探头：支持2支无源探头
• 型号：描述 ｜ 查看手册
• HT300B,HT500B：350Mhz,500MHz,10:1/1:1 ｜ 点击下载
• HT100B，HT200B：100MHz,200MHz,10:1/1:1 ｜ 点击下载
• PP-80,PP-150,PP-200：60MHz,100MHz,200MHz,10:1/1:1 ｜ 点击下载
• PP500B：500MHz,10:1/1:1 ｜ 点击下载
• PP80B, PP150B, PP200B, PP300B：80Mhz, 150MHz, 200MHz, 300MHz, 10:1/1:1 ｜ 点击下载
• PP-90：80MHz,10:1/1:1 ｜ 点击下载
• T3100高压探头：100MHz，100：1，2000VDC+Peak AC ｜ 点击下载
• 型号：描述 ｜ 查看手册
• CC65：直流/交流0 – 20KHz，可测电流范围20 mA to 65 A ｜ 点击下载
• CC-650：交流 0 – 5KHz，1A - 500A ，直流 1A - 650A ｜ 点击下载
• CC-800：交流 0 – 5KHz，1A - 500A ，直流 1A - 800A ｜ 点击下载
• 型号：描述 ｜ 查看手册
• HT8050：50MHz，1300V peakAC，1/50，1/500 ｜ 点击下载
• HT8100：100MHz，1300V peakAC，1/50，1/500 ｜ 点击下载
型号及对比
• ：系列 iDSO系列 ｜ 示波器带宽 70MHz ｜ 通道数 2CH ｜ 实时采样率 250MSa/s ｜ 其他 iPhone/iPad/Android/Windows 示波器,多点触摸操作,无线WIFI 通讯,内置锂电池,浮地测量, 体积小巧，便于携带。
• ：系列 Hantek6004BD系列 ｜ 示波器带宽 70MHz~250MHz ｜ 通道数 4CH示波器+ 1CH信号发生器 ｜ 实时采样率 1GSa/s ｜ 其他 USB2.0接口即插即用,免电源, 示波器/函数/任意波形信号发生器， 支持Win7/Win8/Win10,达到或 超过台式示波器的性能,高性价比,支 持USBXI,与台式示波器界面相近, 易于操作
• ：系列 Hantek6004BC系列 ｜ 示波器带宽 70MHz~250MHz ｜ 通道数 4CH ｜ 实时采样率 1GSa/s ｜ 其他 USB2.0接口即插即用,免电源, 支持Win7/Win8/Win10,达到或 超过台式示波器的性能,高性价比,支 持USBXI,与台式示波器界面相近, 易于操作
• ：系列 笔式示波器PSO2020 ｜ 示波器带宽 20MHz ｜ 通道数 1CH ｜ 实时采样率 96MSa/s ｜ 其他 USB接口供电,20种自动测量功能, 通过/失败功能; Win XP,WIN7/8; LED照明功能,轻盈便携
• ：系列 DSO3000(A) (1GSa/s)系列 ｜ 示波器带宽 100~250MHz ｜ 通道数 4CH ｜ 实时采样率 1GSa/s ｜ 其他 128M存储深度,最高可测250MHz信号, 与台式示波器界面相近, 易于操作; 8位分辨率,支持Win7/Win8.
• ：系列 Hantek6002BE系列 ｜ 示波器带宽 20MHz~200MHz ｜ 通道数 2CH ｜ 实时采样率 48MSa/s-250MSa/s ｜ 其他 USB2.0接口即插即用，免电源, 支持Win7/Win8，8位分辨率，支持 USBXI,与台式示波器界面相近， 易于操作
• ：系列 Hantek6022BL ｜ 示波器带宽 20MHz ｜ 通道数 2(数字） +16CH(逻辑） ｜ 实时采样率 48MSa/s ｜ 其他 USB2.0接口即插即用，免电源, 10M带宽逻辑分析仪，支持Win7/Win8; 8位分辨率，支持 USBXI, 与台式示波器界面相近， 易于操作
• ：系列 DSO2000系列 ｜ 示波器带宽 40MHz-100MHz ｜ 通道数 2CH ｜ 实时采样率 100MSa/s-250MSa/s ｜ 其他 USB2.0接口即插即用，免电源, 支持Win7/Win8，8位分辨率，,与台式 示波器界面相近，易于操作，23自 动测量功能，通过/失败功能， 内置FFT
• ：系列 Hantek1008A ｜ 示波器带宽 100KHz ｜ 通道数 8CH ｜ 实时采样率 2.4MSa/s ｜ 其他 USB2.0接口即插即用，免电源, 支持 Win7/Win8，与台式 示波器界面相近， 易于操作，23自 动测量功能，通过/失 败功能， 内置FFT,12位垂直分辨率，8 通道可编程信号发生器
• ：系列 Hantek6004EU系列（停产） ｜ 示波器带宽 70-250MHz ｜ 通道数 4CH ｜ 实时采样率 1GSa/s ｜ 其他 波形捕获率高达400,000帧/秒 500uV-10V/DIV高输入灵敏度 128Mpts存储深度，80,000 段 分段存储
• ：系列 DSO3000(200MSa/s)系列（停产） ｜ 示波器带宽 60MHz ｜ 通道数 4/2CH+16CH 逻辑分析仪 ｜ 实时采样率 200MSa/s ｜ 其他 逻辑分析仪/示波器/信号发生 器/频谱分析仪/频率计, 支持Win7/Win8.
• ：系列 DSO5000系列(已停产) ｜ 示波器带宽 200MHz ｜ 通道数 2CH ｜ 实时采样率 250MSa/s,200MSa/s ｜ 其他 USB2.0接口即插即用，免电源, 支持 Win7/Win8，9位分辨率，,与台式 示 波器界面相近，易于操作，23自 动测 量功能，通过/失败功能， 内置FFT
• ：系列 DSO220USB/DSO2100USB(停产) ｜ 示波器带宽 20MHz-100MHz ｜ 通道数 2CH ｜ 实时采样率 100MSa/s-250MSa/s ｜ 其他 已停产
资源下载
• Hantek6022BL 产品介绍见 Hantek6022BL 产品介绍页。
• 官方资料：Hantek6022BL驱动程序、Hantek6022BL驱动程序-Win11
注：以上内容与指标取自汉泰官网该产品详情页。
