HDL2500+系列示波型直流电子负载
HDL2500+。
核心特点
• 4.3寸LCD彩色显示屏，为用户提供清晰、直观的视觉体验
• 分辨率最高可达 0.1mV/1mV/ 0.1mA，精确地测试被测设备的性能
• 时序控制List编程，准确高速的模拟复杂变化的电流
• 配备USB/LAN/RS232等接口，支持SCPI协议，方便数据交互和远程控制
• OCP/OPP测试，仪器自动抓取OCP、OPP点，并判断测试结果是否超出设定规格
• 具备电压上升/下降时间测试功能和纹波测量功能
• 电压、电流测量速率最高可达100KHz
• 四种工作模式：定电压/定电流/定电阻/定功率，轻松模拟各种特性的负载
• 提供远程测量端子，补偿线上压降，提高远程测量精度
型号与主要参数
• HDL2512A+：150V ｜ 30A ｜ 300W ｜ 1mv/1mA
• HDL2512B+：500V ｜ 15A ｜ 300W ｜ 10mv/1mA
• HDL2512C+：120V ｜ 60A ｜ 300W ｜ 1mv/1mA
• HDL2512H+：800V ｜ 5A ｜ 300W ｜ 10mv/0.1mA
• HDL2512A++：150V ｜ 30A ｜ 300W ｜ 0.1mv/0.1mA
• HDL2512B++：500V ｜ 15A ｜ 300W ｜ 1mv/0.1mA
• HDL2512C++：120V ｜ 60A ｜ 300W ｜ 0.1mv/1mA
• HDL2512H++：800V ｜ 5A ｜ 300W ｜ 1mv/0.1mA
功能与结构
波形显示与记录
可实时显示并记录各种模式下电流、电压、电阻、功率值变化过程，并生成动态曲线存储。

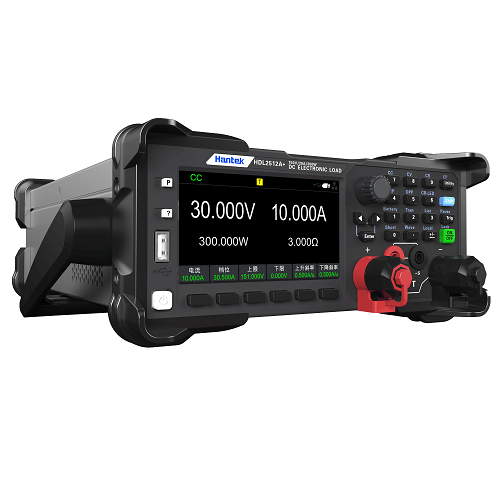

CC：恒定电流
无论输入电压如何改变，负载都会按照设定的电流进行拉载，使负载工作在恒定的电流模式。

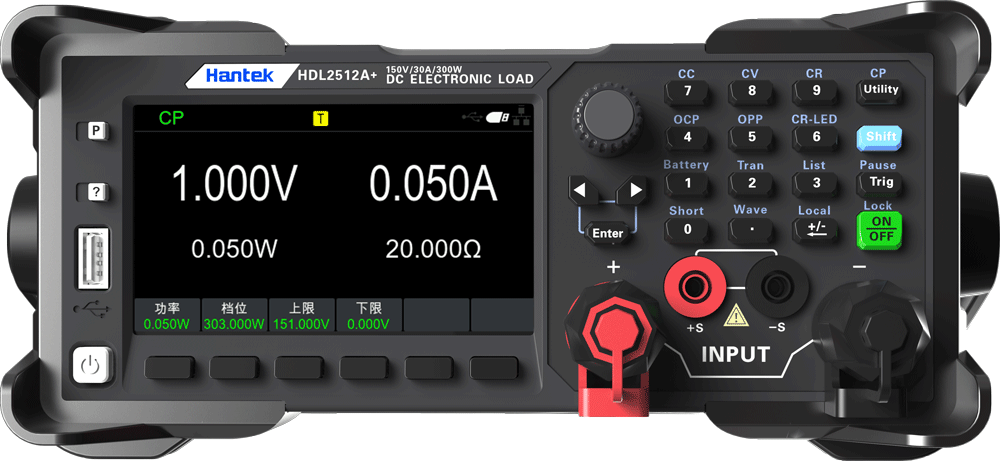

CP：恒定功率
该模式下，负载将以恒定的功率进行拉载。

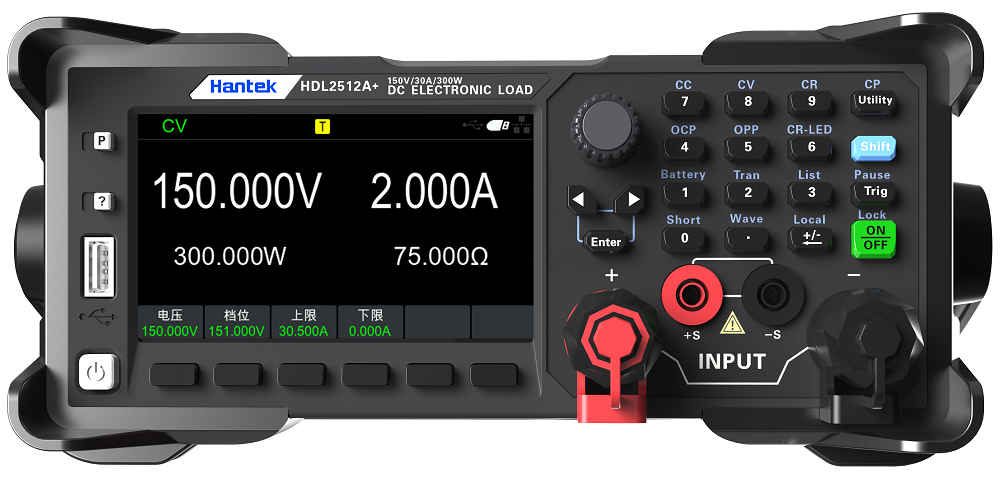

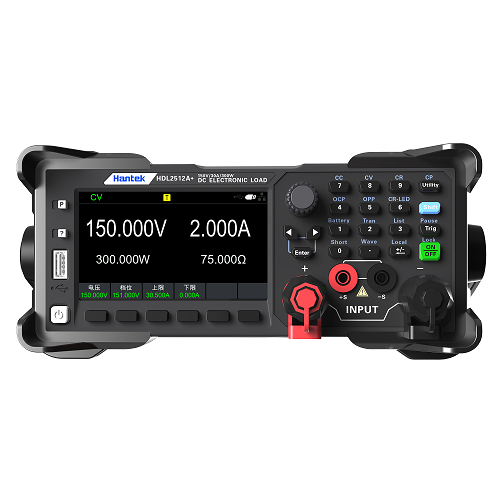

CV：恒定电压
该模式下，负载通过拉载电流，使输入电压维持在一个恒定的值。

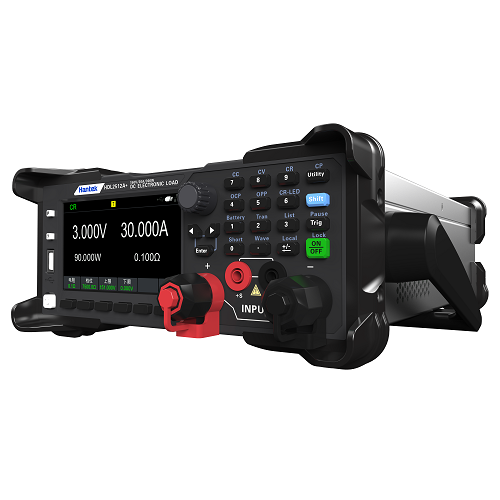

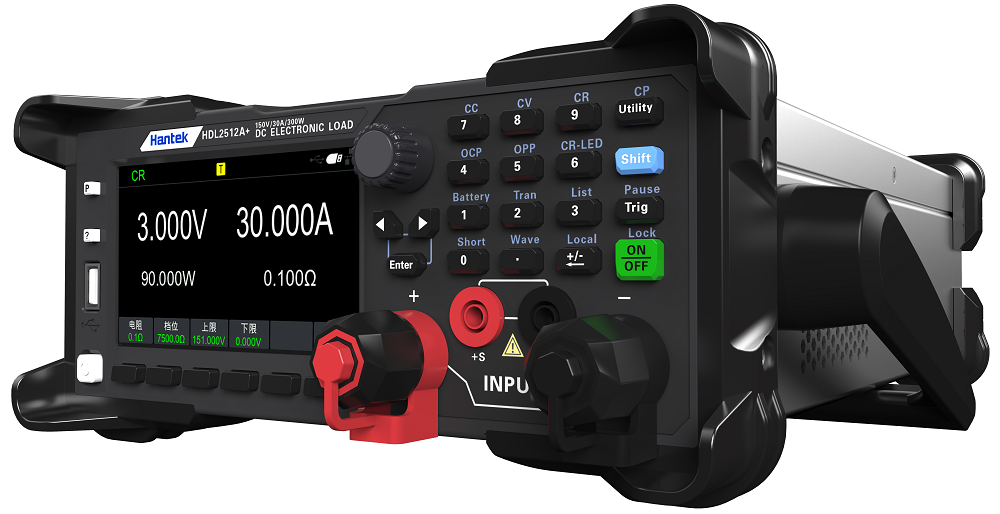

CR：恒定电阻
该模式下，负载被等效为一个恒定的电阻； 0.1欧姆-7500欧姆可变。

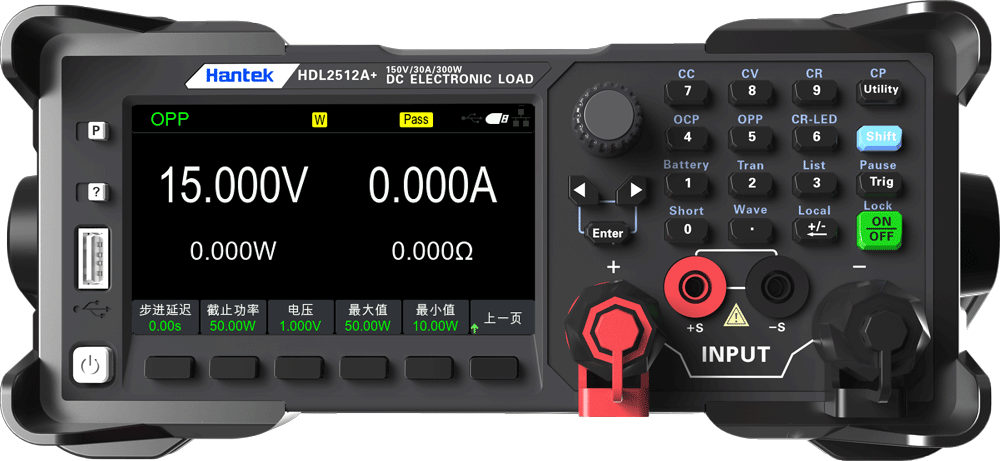

OCP/OPP测试
仪器自动抓取OCP、OPP点，并判断测试结果是否超出设定规格，节省使用者用于设计验证和生成系统的验证时间。

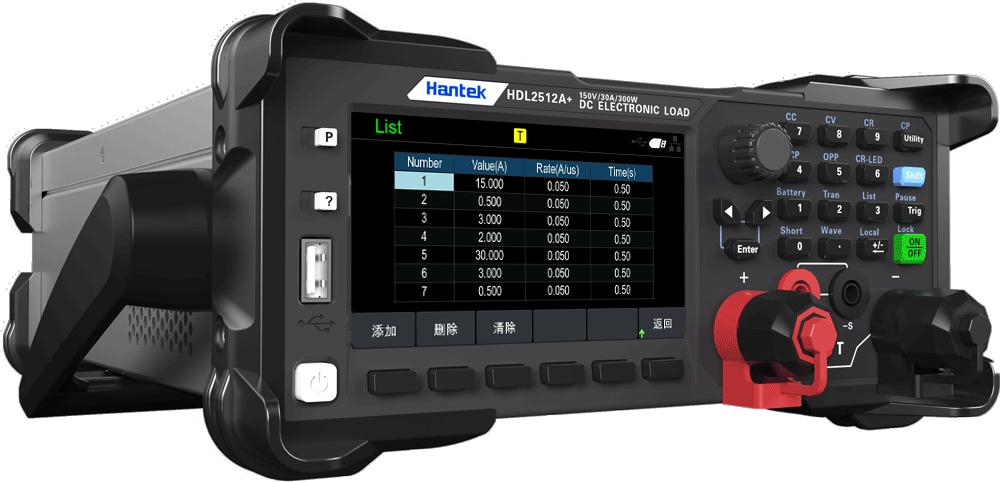

List 功能
负载可以准确高速的模拟复杂的任意电流变化模式，从而完成多准位带载的精密测试。

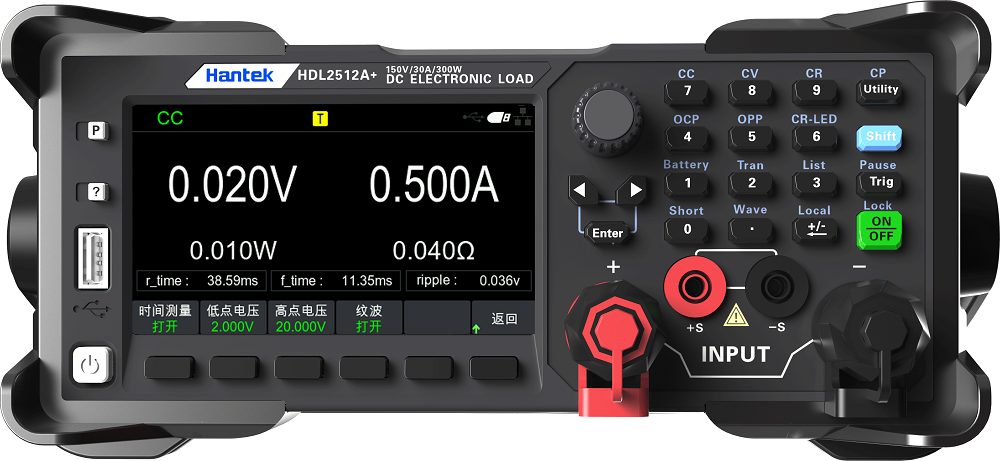

电压上升/下降时间测试功能和纹波测量功能
可精准评估电源动态响应与稳定性，快速定位瞬态异常及纹波超标问题，提升电源设计调试效率与可靠性。

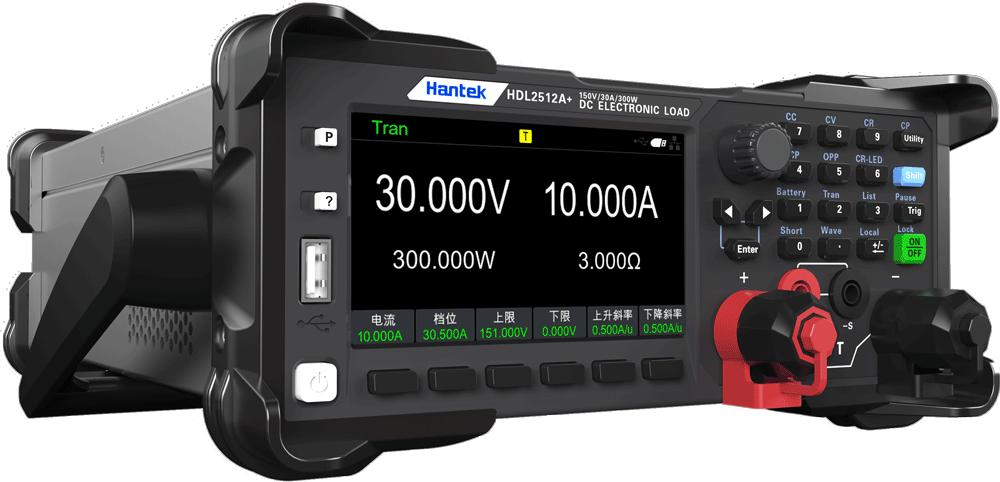

Tran功能
电子负载在两种设定参数（A值和B值）间切换，此功能可以用来测试被测设备的动态特性。动态测试模式可分为连续模式，脉冲模式及翻转模式。

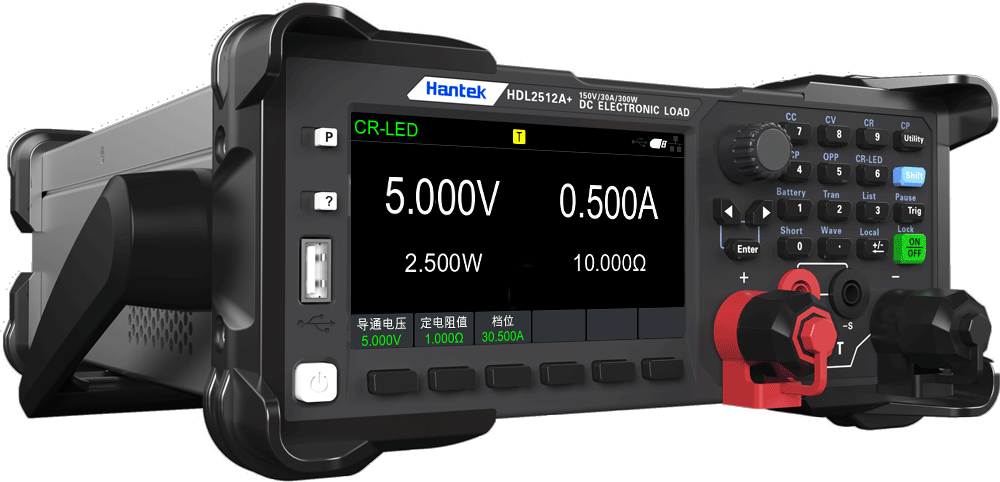

CR-LED
增加了二极管导通电压的设置，更真实地模拟二极管的工作原理，规避传统 CR 模式下电压电流不稳定产生的震荡。

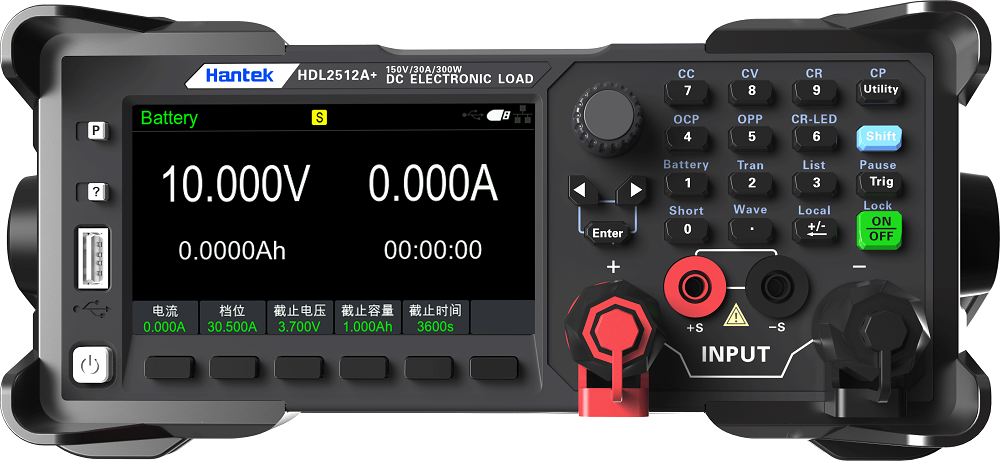

Battery功能
当电池下降至截至电压或已放电至截至容量或到达截至时间，即自动停止测试。确保电池不会过度放电而损坏。
资源下载
• HDL2500+系列示波型直流电子负载 详细指标见 HDL2500+系列示波型直流电子负载 详细指标页。
• 官方资料：HDL2500+ 编程手册、HDL2500+ 快速指南V1.01、HDL2500+ 用户手册 V1.02
注：以上内容与指标取自汉泰官网该产品详情页。
汉泰Hantek · onetest 仪器资源库
汉泰Hantek
HDL2500+系列示波型直流电子负载 详细指标
HDL2500+系列示波型直流电子负载
详细指标
以下指标取自汉泰官网该产品详情页「技术参数」栏目。
• HDL2512A+：电压 150V ｜ 电流 30A ｜ 功率 300W ｜ 分辨率 1mv/1mA ｜ 精度 U：±(0.025%+0.025%FS)/
I： ±(0.05%+0.05%FS) ｜ 标配接口 USB,RS232 ｜ 尺寸 1/2 2U
• HDL2512B+：电压 500V ｜ 电流 15A ｜ 功率 300W ｜ 分辨率 10mv/1mA ｜ 精度 U：±(0.025%+0.025%FS)/
I： ±(0.05%+0.05%FS) ｜ 标配接口 USB,RS232 ｜ 尺寸 1/2 2U
• HDL2512C+：电压 120V ｜ 电流 60A ｜ 功率 300W ｜ 分辨率 1mv/1mA ｜ 精度 U：±(0.025%+0.025%FS)/
I： ±(0.05%+0.05%FS) ｜ 标配接口 USB,RS232 ｜ 尺寸 1/2 2U
• HDL2512H+：电压 800V ｜ 电流 5A ｜ 功率 300W ｜ 分辨率 10mv/0.1mA ｜ 精度 U：±(0.025%+0.025%FS)/
I： ±(0.05%+0.05%FS) ｜ 标配接口 USB,RS232 ｜ 尺寸 1/2 2U
• HDL2512A++：电压 150V ｜ 电流 30A ｜ 功率 300W ｜ 分辨率 0.1mv/0.1mA ｜ 精度 U：±(0.025%+0.025%FS)/
I： ±(0.05%+0.05%FS) ｜ 标配接口 USB,RS232,LAN ｜ 尺寸 1/2 2U
• HDL2512B++：电压 500V ｜ 电流 15A ｜ 功率 300W ｜ 分辨率 1mv/0.1mA ｜ 精度 U：±(0.025%+0.025%FS)/
I： ±(0.05%+0.05%FS) ｜ 标配接口 USB,RS232,LAN ｜ 尺寸 1/2 2U
• HDL2512C++：电压 120V ｜ 电流 60A ｜ 功率 300W ｜ 分辨率 0.1mv/1mA ｜ 精度 U：±(0.025%+0.025%FS)/
I： ±(0.05%+0.05%FS) ｜ 标配接口 USB,RS232,LAN ｜ 尺寸 1/2 2U
• HDL2512H++：电压 800V ｜ 电流 5A ｜ 功率 300W ｜ 分辨率 1mv/0.1mA ｜ 精度 U：±(0.025%+0.025%FS)/
I： ±(0.05%+0.05%FS) ｜ 标配接口 USB,RS232,LAN ｜ 尺寸 1/2 2U
• HDL2513A+：电压 150V ｜ 电流 60A ｜ 功率 600W ｜ 分辨率 0.1mv/0.1mA ｜ 精度 U：±(0.025%+0.025%FS)/
I： ±(0.05%+0.05%FS) ｜ 标配接口 USB,RS232,LAN ｜ 尺寸 1/2 2U
• HDL2513B+：电压 500V ｜ 电流 30A ｜ 功率 600W ｜ 分辨率 1mv/0.1mA ｜ 精度 U：±(0.025%+0.025%FS)/
I： ±(0.05%+0.05%FS) ｜ 标配接口 USB,RS232,LAN ｜ 尺寸 1/2 2U
• HDL2513C+：电压 120V ｜ 电流 120A ｜ 功率 600W ｜ 分辨率 0.1mv/1mA ｜ 精度 U：±(0.025%+0.025%FS)/
I： ±(0.05%+0.05%FS) ｜ 标配接口 USB,RS232,LAN ｜ 尺寸 1/2 2U
• 型号：HDL2512A+
• 额定值
( 0～40℃)：输入电压 ｜ 0~150V
• 输入电流：0~3A ｜ 0~30A
• 输入功率：300W
• 最小操作电压：0.14V at 3A ｜ 1.4V at 30A
• 定电压模式：档位 ｜ 0.1~18V ｜ 0.1~150V
• 分辨率：1mV ｜ 10mV
• 精度：±(0.05%+0.02%FS) ｜ ±(0.05%+0.025%FS)
• 定电流模式：档位 ｜ 0~3A ｜ 0~30A
• 分辨率：1mA ｜ 10mA
• 精度：±(0.05%+0.05%FS) ｜ ±(0.05%+0.05%FS)
• 定电阻模式*1：档位 ｜ 0.1Ω~10Ω ｜ 10Ω~7500Ω
• 分辨率：16bit
• 精度：0.01%+0.08S *2 ｜ 0.01%+0.0008S
• 定功率模式*3：档位 ｜ 300W
• 分辨率：1mW
• 精度：±（0.1%+0.1%FS）
• 动态模式（CC模式）
• T1＆T2：20μS~3600S /Res:1μS
• 精度：2μS±100ppm
• 上升/下降斜率*4：0.0001~0.2A/μS ｜ 0.001~1.5A/μS
• 最小上升时间*5：≒10uS ｜ ≒10uS
• 测量范围
• 电压回读值：档位 ｜ 0~18V ｜ 0~150V
• 分辨率：1 mV ｜ 10 mV
• 精度：±(0.025%+0.025%FS) ｜ ±(0.025%+0.025%FS)
• 电流回读值：档位 ｜ 0~3A ｜ 0~30A
• 分辨率：1mA ｜ 10mA
• 精度：±(0.05%+0.05%FS)
• 功率回读值：档位 ｜ 300W
• 分辨率：1mW
• 精度：±(0.1%+0.1%FS)
• 保护范围
• 过功率保护：≒320W
• 过电流保护：≒3.3A ｜ ≒33A
• 规格
• 短路：电流（CC） ｜ ≒3.3/3A ｜ ≒33/30A
• 电压（CV）：0V ｜ 0V
• 电阻（CR）：≒40mΩ ｜ ≒40mΩ
• 输入端子阻抗：500KΩ
• 接口：USB,RS232
• 尺寸：208.5mm*84.5mm*325mm
• 型号：HDL2512B+
• 额定值
( 0～40 ℃)：输入电压 ｜ 0~500V
• 输入电流：0~1.5A ｜ 0~15A
• 输入功率：300W
• 最小操作电压：0.3V at 1.5A ｜ 3V at 15A
• 定电压模式：档位 ｜ 0.1~50V ｜ 0.1~500V
• 分辨率：10mV ｜ 100mV
• 精度：±(0.05%+0.05%FS) ｜ ±(0.05%+0.05%FS)
• 定电流模式：档位 ｜ 0~1.5A ｜ 0~15A
• 分辨率：1mA ｜ 1mA
• 精度：±(0.05%+0.05%FS) ｜ ±(0.05%+0.05%FS)
• 定电阻模式 *1：档位 ｜ 0.3Ω~10Ω ｜ 10Ω~7500Ω
• 分辨率：16bit
• 精度：0.01%+0.08S *2 ｜ 0.01%+0.0008S
• 定功率模式 *3：档位 ｜ 300W
• 分辨率：10mW
• 精度：0.1%+0.2%
• 动态模式
• 动态模式：CC 模式
• T1＆T2：20μS~3600S /Res:1 μS
• 精度：2μS±100ppm
• 上升/下降斜率 *4：0.0001~0.2A/μS ｜ 0.001~0.8A/μS
• 最小上升时间 *5：≒10uS ｜ ≒10uS
• 测量范围
• 电压回读值：档位 ｜ 0~50V ｜ 0~500V
• 分辨率：10 mV ｜ 100mV
• 精度：±(0.025%+0.025%FS) ｜ ±(0.025%+0.025%FS)
• 电流回读值：档位 ｜ 0~1.5A ｜ 0~15A
• 分辨率：1mA ｜ 10mA
• 精度：±(0.05%+0.05%FS)
• 功率回读值：档位 ｜ 300W
• 分辨率：10mW
• 精度：±(0.1%+0.2%FS)
• 保护范围
• 过功率保护：≒320W
• 过电流保护：≒1.6A ｜ ≒16A
• 规格
• 短路：电流（CC） ｜ ≒1.6/1.5A ｜ ≒16/15A
• 电压（CV）：0V ｜ 0V
• 电阻（CR）：≒180mΩ ｜ ≒180mΩ
• 输入端子阻抗：500KΩ
• 接口：USB,RS232
• 尺寸：208.5mm*84.5mm*325mm
• 型号：HDL2512C+
• 额定值
( 0～40℃)：输入电压 ｜ 0~120V
• 输入电流：0~6A ｜ 0~60A
• 输入功率：300W
• 最小操作电压：0.25V at 6A ｜ 2.5V at 60A
• 定电压模式：档位 ｜ 0.1~15V ｜ 0.1~120V
• 分辨率：1mV ｜ 10mV
• 精度：±(0.05%+0.05%FS) ｜ ±(0.05%+0.1%FS)
• 定电流模式：档位 ｜ 0~6A ｜ 0~60A
• 分辨率：1mA ｜ 10mA
• 精度：±(0.05%+0.05%FS) ｜ ±(0.05%+0.1%FS)
• 定电阻模式 *1：档位 ｜ 0.1Ω~10Ω ｜ 10Ω~7500Ω
• 分辨率：16bit
• 精度：0.01%+0.08S *2 ｜ 0.01%+0.0008S
• 定功率模式 *3：档位 ｜ 300W
• 分辨率：1mW
• 精度：±(0.1%+0.3%FS)
• 动态模式
• 动态模式：CC 模式
• T1＆T2：20μS~3600S /Res:1μS
• 精度：2μS±100ppm
• 上升/下降斜率 *4：0.0001~0.3A/μS ｜ 0.001~3A/μS
• 最小上升时间 *5：≒10uS ｜ ≒10uS
• 测量范围
• 电压回读值：档位 ｜ 0~15V ｜ 0~120V
• 分辨率：1 mV ｜ 10mV
• 精度：±(0.025%+0.025%FS) ｜ ±(0.025%+0.025%FS)
• 电流回读值：档位 ｜ 0~6A ｜ 0~60A
• 分辨率：1mA ｜ 10mA
• 精度：±(0.05%+0.05%FS) ｜ ±(0.05%+0.1%FS)
• 功率回读值：档位 ｜ 300W
• 分辨率：1mW
• 精度：±(0.1%+0.3%FS)
• 保护范围
• 过功率保护：≒320W
• 过电流保护：≒6.5A ｜ ≒65A
• 规格
• 短路：电流（CC） ｜ ≒6.5/6A ｜ ≒65/60A
• 电压（CV）：0V ｜ 0V
• 电阻（CR）：≒40mΩ ｜ ≒40mΩ
• 输入端子阻抗：500KΩ
• 接口：USB,RS232
• 尺寸：208.5mm*84.5mm*325mm
• 型号：HDL2512H+
• 额定值
( 0～40 ℃)：输入电压 ｜ 0~800V
• 输入电流：0~0.5A ｜ 0~5A
• 输入功率：300W
• 最小操作电压：0.7V at 0.5A ｜ 7V at 5A
• 定电压模式：档位 ｜ 0.1~80V ｜ 0.1~800V
• 分辨率：10mV ｜ 100mV
• 精度：±(0.05%+0.1%FS) ｜ ±(0.05%+0.05%FS)
• 定电流模式：档位 ｜ 0~0.5A ｜ 0~5A
• 分辨率：1mA ｜ 1mA
• 精度：±(0.05%+0.1%FS) ｜ ±(0.05%+0.05%FS)
• 定电阻模式 *1：档位 ｜ 2Ω~10Ω ｜ 10Ω~7500Ω
• 分辨率：16bit
• 精度：0.01%+0.08S *2 ｜ 0.01%+0.0008S
• 定功率模式 *3：档位 ｜ 300W
• 分辨率：10mW
• 精度：0.2%+0.2%FS)
• 动态模式
• 动态模式：CC 模式
• T1＆T2：20μS~3600S /Res:1 μS
• 精度：2μS±100ppm
• 上升/下降斜率 *4：0.0001~0.04A/μS ｜ 0.001~0.2A/μS
• 最小上升时间 *5：≒20uS ｜ ≒20uS
• 测量范围
• 电压回读值：档位 ｜ 0~80V ｜ 0~800V
• 分辨率：10 mV ｜ 100mV
• 精度：±(0.025%+0.025%FS) ｜ ±(0.025%+0.025%FS)
• 电流回读值：档位 ｜ 0~0.5A ｜ 0~5A
• 分辨率：0.1mA ｜ 1mA
• 精度：±(0.05%+0.05%FS)
• 功率回读值：档位 ｜ 300W
• 分辨率：10mW
• 精度：±(0.2%+0.2%FS)
• 保护范围
• 过功率保护：≒320W
• 过电流保护：≒0.55A ｜ ≒5.5A
• 规格
• 短路：电流（CC） ｜ ≒0.55/0.5A ｜ ≒5.5/5A
• 电压（CV）：0V ｜ 0V
• 电阻（CR）：≒1.4Ω
• 输入端子阻抗：500KΩ
• 接口：USB,RS232
• 尺寸：208.5mm*84.5mm*325mm
• 型号：HDL2512A++
• 额定值
( 0～40℃)：输入电压 ｜ 0~150V
• 输入电流：0~3A ｜ 0~30A
• 输入功率：300W
• 最小操作电压：0.14V at 3A ｜ 1.4V at 30A
• 定电压模式：档位 ｜ 0.1~18V ｜ 0.1~150V
• 分辨率：1mV ｜ 1mV
• 精度：±(0.05%+0.02%FS) ｜ ±(0.05%+0.025%FS)
• 定电流模式：档位 ｜ 0~3A ｜ 0~30A
• 分辨率：1mA ｜ 1mA
• 精度：±(0.05%+0.05%FS) ｜ ±(0.05%+0.05%FS)
• 定电阻模式*1：档位 ｜ 0.1Ω~10Ω ｜ 10Ω~7500Ω
• 分辨率：16bit
• 精度：0.01%+0.08S *2 ｜ 0.01%+0.0008S
• 定功率模式*3：档位 ｜ 300W
• 分辨率：1mW
• 精度：±（0.1%+0.1%FS）
• 动态模式（CC模式）
• T1＆T2：20μS~3600S /Res:1μS
• 精度：2μS±100ppm
• 上升/下降斜率*4：0.0001~0.2A/μS ｜ 0.001~1.5A/μS
• 最小上升时间*5：≒10uS ｜ ≒10uS
• 测量范围
• 电压回读值：档位 ｜ 0~18V ｜ 0~150V
• 分辨率：0.1 mV ｜ 1 mV
• 精度：±(0.025%+0.025%FS) ｜ ±(0.025%+0.025%FS)
• 电流回读值：档位 ｜ 0~3A ｜ 0~30A
• 分辨率：0.1mA ｜ 1mA
• 精度：±(0.05%+0.05%FS)
• 功率回读值：档位 ｜ 300W
• 分辨率：1mW
• 精度：±(0.1%+0.1%FS)
• 保护范围
• 过功率保护：≒320W
• 过电流保护：≒3.3A ｜ ≒33A
• 规格
• 短路：电流（CC） ｜ ≒3.3/3A ｜ ≒33/30A
• 电压（CV）：0V ｜ 0V
• 电阻（CR）：≒40mΩ ｜ ≒40mΩ
• 输入端子阻抗：500KΩ
• 接口：USB,RS232,LAN
• 尺寸：208.5mm*84.5mm*325mm
• 型号：HDL2512B++
• 额定值
( 0～40 ℃)：输入电压 ｜ 0~500V
• 输入电流：0~1.5A ｜ 0~15A
• 输入功率：300W
• 最小操作电压：0.3V at 1.5A ｜ 3V at 15A
• 定电压模式：档位 ｜ 0.1~50V ｜ 0.1~500V
• 分辨率：1mV ｜ 10mV
• 精度：±(0.05%+0.05%FS) ｜ ±(0.05%+0.05%FS)
• 定电流模式：档位 ｜ 0~1.5A ｜ 0~15A
• 分辨率：1mA ｜ 1mA
• 精度：±(0.05%+0.05%FS) ｜ ±(0.05%+0.05%FS)
• 定电阻模式 *1：档位 ｜ 0.3Ω~10Ω ｜ 10Ω~7500Ω
• 分辨率：16bit
• 精度：0.01%+0.08S *2 ｜ 0.01%+0.0008S
• 定功率模式 *3：档位 ｜ 300W
• 分辨率：10mW
• 精度：0.1%+0.2%
• 动态模式
• 动态模式：CC 模式
• T1＆T2：20μS~3600S /Res:1 μS
• 精度：2μS±100ppm
• 上升/下降斜率 *4：0.0001~0.2A/μS ｜ 0.001~0.8A/μS
• 最小上升时间 *5：≒10uS ｜ ≒10uS
• 测量范围
• 电压回读值：档位 ｜ 0~50V ｜ 0~500V
• 分辨率：1 mV ｜ 10mV
• 精度：±(0.025%+0.025%FS) ｜ ±(0.025%+0.025%FS)
• 电流回读值：档位 ｜ 0~1.5A ｜ 0~15A
• 分辨率：0.1mA ｜ 1mA
• 精度：±(0.05%+0.05%FS)
• 功率回读值：档位 ｜ 300W
• 分辨率：10mW
• 精度：±(0.1%+0.2%FS)
• 保护范围
• 过功率保护：≒320W
• 过电流保护：≒1.6A ｜ ≒16A
• 规格
• 短路：电流（CC） ｜ ≒1.6/1.5A ｜ ≒16/15A
• 电压（CV）：0V ｜ 0V
• 电阻（CR）：≒180mΩ ｜ ≒180mΩ
• 输入端子阻抗：500KΩ
• 接口：USB,RS232,LAN
• 尺寸：208.5mm*84.5mm*325mm
• 型号：HDL2512C++
• 额定值
( 0～40℃)：输入电压 ｜ 0~120V
• 输入电流：0~6A ｜ 0~60A
• 输入功率：300W
• 最小操作电压：0.25V at 6A ｜ 2.5V at 60A
• 定电压模式：档位 ｜ 0.1~18V ｜ 0.1~120V
• 分辨率：1mV ｜ 1mV
• 精度：±(0.05%+0.05%FS) ｜ ±(0.05%+0.1%FS)
• 定电流模式：档位 ｜ 0~6A ｜ 0~60A
• 分辨率：1mA ｜ 1mA
• 精度：±(0.05%+0.05%FS) ｜ ±(0.05%+0.1%FS)
• 定电阻模式*1：档位 ｜ 0.1Ω~10Ω ｜ 10Ω~7500Ω
• 分辨率：16bit
• 精度：0.01%+0.08S *2 ｜ 0.01%+0.0008S
• 定功率模式*3：档位 ｜ 300W
• 分辨率：1mW
• 精度：±(0.1%+0.3%FS)
• 动态模式
• 动态模式：CC模式
• T1＆T2：20μS~3600S /Res:1μS
• 精度：2μS±100ppm
• 上升/下降斜率*4：0.0001~0.3A/μS ｜ 0.001~3A/μS
• 最小上升时间*5：≒10uS ｜ ≒10uS
• 测量范围
• 电压回读值：档位 ｜ 0~18V ｜ 0~120V
• 分辨率：0.1 mV ｜ 1mV
• 精度：±(0.025%+0.025%FS) ｜ ±(0.025%+0.025%FS)
• 电流回读值：档位 ｜ 0~6A ｜ 0~60A
• 分辨率：0.1mA ｜ 1mA
• 精度：±(0.05%+0.05%FS) ｜ ±(0.05%+0.1%FS)
• 功率回读值：档位 ｜ 300W
• 分辨率：1mW
• 精度：±(0.1%+0.3%FS)
• 保护范围
• 过功率保护：≒320W
• 过电流保护：≒6.5A ｜ ≒65A
• 规格
• 短路：电流（CC） ｜ ≒6.5/6A ｜ ≒65/60A
• 电压（CV）：0V ｜ 0V
• 电阻（CR）：≒40mΩ ｜ ≒40mΩ
• 输入端子阻抗：500KΩ
• 接口：USB,RS232,LAN
• 尺寸：208.5mm*84.5mm*325mm
• 型号：HDL2512H++
• 额定值
( 0～40 ℃)：输入电压 ｜ 0~800V
• 输入电流：0~0.5A ｜ 0~5A
• 输入功率：300W
• 最小操作电压：0.7V at 0.5A ｜ 7V at 5A
• 定电压模式：档位 ｜ 0.1~80V ｜ 0.1~800V
• 分辨率：1mV ｜ 10mV
• 精度：±(0.05%+0.1%FS) ｜ ±(0.05%+0.05%FS)
• 定电流模式：档位 ｜ 0~0.5A ｜ 0~5A
• 分辨率：0.1mA ｜ 1mA
• 精度：±(0.05%+0.1%FS) ｜ ±(0.05%+0.05%FS)
• 定电阻模式 *1：档位 ｜ 2Ω~10Ω ｜ 10Ω~7500Ω
• 分辨率：16bit
• 精度：0.01%+0.08S *2 ｜ 0.01%+0.0008S
• 定功率模式 *3：档位 ｜ 300W
• 分辨率：10mW
• 精度：(0.2%+0.2%FS)
• 动态模式
• 动态模式：CC 模式
• T1＆T2：20μS~3600S /Res:1 μS
• 精度：2μS±100ppm
• 上升/下降斜率 *4：0.0001~0.04A/μS ｜ 0.001~0.2A/μS
• 最小上升时间 *5：≒20uS ｜ ≒20uS
• 测量范围
• 电压回读值：档位 ｜ 0~80V ｜ 0~800V
• 分辨率：1 mV ｜ 10mV
• 精度：±(0.025%+0.025%FS) ｜ ±(0.025%+0.025%FS)
• 电流回读值：档位 ｜ 0~0.5A ｜ 0~5A
• 分辨率：0.1mA ｜ 1mA
• 精度：±(0.05%+0.05%FS)
• 功率回读值：档位 ｜ 300W
• 分辨率：10mW
• 精度：±(0.2%+0.2%FS)
• 保护范围
• 过功率保护：≒320W
• 过电流保护：≒0.55A ｜ ≒5.5A
• 规格
• 短路：电流（CC） ｜ ≒0.55/0.5A ｜ ≒5.5/5A
• 电压（CV）：0V ｜ 0V
• 电阻（CR）：≒1.4Ω
• 输入端子阻抗：500KΩ
• 接口：USB,RS232,LAN
• 尺寸：208.5mm*84.5mm*325mm
• 型号：HDL2513A+
• 额定值
( 0～40℃)：输入电压 ｜ 0~150V
• 输入电流：0~6A ｜ 0~60A
• 输入功率：600W
• 最小操作电压：0.25V at 6A ｜ 2.5V at 60A
• 定电压模式：档位 ｜ 0.1~18V ｜ 0.1~150V
• 分辨率：1mV ｜ 1mV
• 精度：±(0.05%+0.02%FS) ｜ ±(0.05%+0.025%FS)
• 定电流模式：档位 ｜ 0~6A ｜ 0~60A
• 分辨率：1mA ｜ 1mA
• 精度：±(0.05%+0.05%FS) ｜ ±(0.05%+0.05%FS)
• 定电阻模式*1：档位 ｜ 0.1Ω~10Ω ｜ 10Ω~7500Ω
• 分辨率：16bit
• 精度：0.01%+0.08S *2 ｜ 0.01%+0.0008S
• 定功率模式*3：档位 ｜ 600W
• 分辨率：1mW
• 精度：±(0.2%+0.2%FS)
• 动态模式
• 动态模式：CC模式
• T1＆T2：100μS~3600S /Res:1μS
• 精度：10μS±100ppm
• 上升/下降斜率*4：0.001~0.15A/μS ｜ 0.01~1A/μS
• 最小上升时间*5：≒50uS ｜ ≒60uS
• 测量范围
• 电压回读值：档位 ｜ 0~18V ｜ 0~150V
• 分辨率：0.1 mV ｜ 1mV
• 精度：±(0.025%+0.025%FS) ｜ ±(0.025%+0.025%FS)
• 电流回读值：档位 ｜ 0~6A ｜ 0~60A
• 分辨率：0.1mA ｜ 1mA
• 精度：±(0.05%+0.05%FS)
• 功率回读值：档位 ｜ 600W
• 分辨率：1mW
• 精度：±(0.2%+0.2%FS)
• 保护范围
• 过功率保护：≒620W
• 过电流保护：≒6.6A ｜ ≒66A
• 规格
• 短路：电流（CC） ｜ ≒6.6/6A ｜ ≒66/60A
• 电压（CV）：≒0V
• 电阻（CR）：≒30mΩ
• 输入端子阻抗：500KΩ
• 接口：USB,RS232,LAN
• 尺寸：208.5mm*84.5mm*455mm
• 型号：HDL2513B+
• 额定值
( 0～40 ℃)：输入电压 ｜ 0~500V
• 输入电流：0~3A ｜ 0~30A
• 输入功率：600W
• 最小操作电压：0.3V at 3A ｜ 3V at 30A
• 定电压模式：档位 ｜ 0.1~50V ｜ 0.1~500V
• 分辨率：1mV ｜ 10mV
• 精度：±(0.05%+0.05%FS) ｜ ±(0.05%+0.05%FS)
• 定电流模式：档位 ｜ 0~3A ｜ 0~30A
• 分辨率：1mA ｜ 1mA
• 精度：±(0.05%+0.05%FS) ｜ ±(0.05%+0.05%FS)
• 定电阻模式 *1：档位 ｜ 0.1Ω~10Ω ｜ 10Ω~7500Ω
• 分辨率：16bit
• 精度：0.02%+0.08S *2 ｜ 0.02%+0.0008S
• 定功率模式 *3：档位 ｜ 600W
• 分辨率：10mW
• 精度：±(0.2%+0.2%FS)
• 动态模式
• 动态模式：CC 模式
• T1＆T2：100μS~3600S /Res:1 μS
• 精度：10μS±100ppm
• 上升/下降斜率 *4：0.001~0.05A/μS ｜ 0.01~0.5A/μS
• 最小上升时间 *5：≒60uS ｜ ≒60uS
• 测量范围
• 电压回读值：档位 ｜ 0~50V ｜ 0~500V
• 分辨率：1 mV ｜ 10mV
• 精度：±(0.025%+0.025%FS) ｜ ±(0.025%+0.025%FS)
• 电流回读值：档位 ｜ 0~6A ｜ 0~60A
• 分辨率：0.1mA ｜ 1mA
• 精度：±(0.05%+0.05%FS)
• 功率回读值：档位 ｜ 600W
• 分辨率：10mW
• 精度：±(0.2%+0.2%FS)
• 保护范围
• 过功率保护：≒650W
• 过电流保护：≒3,3A ｜ ≒33A
• 规格
• 短路：电流（CC） ｜ ≒3.4/3A ｜ ≒34/30A
• 电压（CV）：0V
• 电阻（CR）：≒100mΩ
• 输入端子阻抗：500KΩ
• 接口：USB,RS232,LAN
• 尺寸：208.5mm*84.5mm*455mm
• 型号：HDL2513C+
• 额定值
( 0～40℃)：输入电压 ｜ 0~120V
• 输入电流：0~12A ｜ 0~120A
• 输入功率：600W
• 最小操作电压：0.2V at 12A ｜ 2V at 120A
• 定电压模式：档位 ｜ 0.1~18V ｜ 0.1~120V
• 分辨率：1mV ｜ 1mV
• 精度：±(0.05%+0.02%FS) ｜ ±(0.05%+0.025%FS)
• 定电流模式：档位 ｜ 0~12A ｜ 0~120A
• 分辨率：1mA ｜ 1mA
• 精度：±(0.05%+0.05%FS) ｜ ±(0.05%+0.1%FS)
• 定电阻模式*1：档位 ｜ 0.1Ω~10Ω ｜ 10Ω~7500Ω
• 分辨率：16bit
• 精度：0.01%+0.08S
*2 ｜ 0.01%+0.0008S
• 定功率模式*3：档位 ｜ 600W
• 分辨率：10mW
• 精度：±（0.2%+0.2%FS）
• 动态模式
• 动态模式：CC模式
• T1＆T2：100μS~3600S /Res:1μS
• 精度：10μS±100ppm
• 上升/下降斜率*4：0.001~0.2A/μS ｜ 0.01~1.6A/μS
• 最小上升时间*5：≒60uS ｜ ≒60uS
• 测量范围
• 电压回读值：档位 ｜ 0~18V ｜ 0~120V
• 分辨率：0.1
mV ｜ 1mV
• 精度：±(0.025%+0.025%FS) ｜ ±(0.025%+0.025%FS)
• 电流回读值：档位 ｜ 0~12A ｜ 0~120A
• 分辨率：0.1mA ｜ 1mA
• 精度：±(0.05%+0.05%FS) ｜ ±(0.05%+0.1%FS)
• 功率回读值：档位 ｜ 600W
• 分辨率：10mW
• 精度：±(0.2%+0.2%FS)
• 保护范围
• 过功率保护：≒620W
• 过电流保护：≒13A ｜ ≒130A
• 规格
• 短路：电流（CC） ｜ ≒13/12A ｜ ≒130/120A
• 电压（CV）：0V ｜ 0V
• 电阻（CR）：≒15mΩ ｜ ≒15mΩ
• 输入端子阻抗：500KΩ
• 接口：USB,RS232,LAN
• 尺寸：208.5mm*84.5mm*455mm
• 型号：HDL2512B+
• 额定值
( 0～40 ℃)：输入电压 ｜ 0~500V
• 输入电流：0~1.5A ｜ 0~15A
• 输入功率：300W
• 最小操作电压：0.3V at 1.5A ｜ 3V at 15A
• 定电压模式：档位 ｜ 0.1~50V ｜ 0.1~500V
• 分辨率：10mV ｜ 100mV
• 精度：±(0.05%+0.05%FS) ｜ ±(0.05%+0.05%FS)
• 定电流模式：档位 ｜ 0~1.5A ｜ 0~15A
• 分辨率：1mA ｜ 1mA
• 精度：±(0.05%+0.05%FS) ｜ ±(0.05%+0.05%FS)
• 定电阻模式 *1：档位 ｜ 0.3Ω~10Ω ｜ 10Ω~7500Ω
• 分辨率：16bit
• 精度：0.01%+0.08S *2 ｜ 0.01%+0.0008S
• 定功率模式 *3：档位 ｜ 300W
• 分辨率：10mW
• 精度：0.1%+0.2%
• 动态模式
• 动态模式：CC 模式
• T1＆T2：20μS~3600S /Res:1 μS
• 精度：2μS±100ppm
• 上升/下降斜率 *4：0.0001~0.2A/μS ｜ 0.001~0.8A/μS
• 最小上升时间 *5：≒10uS ｜ ≒10uS
• 测量范围
• 电压回读值：档位 ｜ 0~50V ｜ 0~500V
• 分辨率：10mV ｜ 100mV
• 精度：±(0.025%+0.025%FS) ｜ ±(0.025%+0.025%FS)
• 电流回读值：档位 ｜ 0~1.5A ｜ 0~15A
• 分辨率：1mA ｜ 10mA
• 精度：±(0.05%+0.05%FS)
• 功率回读值：档位 ｜ 300W
• 分辨率：10mW
• 精度：±(0.1%+0.2%FS)
• 保护范围
• 过功率保护：≒320W
• 过电流保护：≒1.6A ｜ ≒16A
• 规格
• 短路：电流（CC） ｜ ≒1.6/1.5A ｜ ≒16/15A
• 电压（CV）：0V ｜ 0V
• 电阻（CR）：≒180mΩ ｜ ≒180mΩ
• 输入端子阻抗：500KΩ
• 接口：USB,RS232
• 尺寸：208.5mm*84.5mm*325mm
• 型号：HDL2512H+
• 额定值
( 0～40 ℃)：输入电压 ｜ 0~800V
• 输入电流：0~0.5A ｜ 0~5A
• 输入功率：300W
• 最小操作电压：0.7V at 0.5A ｜ 7V at 5A
• 定电压模式：档位 ｜ 0.1~80V ｜ 0.1~800V
• 分辨率：10mV ｜ 100mV
• 精度：±(0.05%+0.1%FS) ｜ ±(0.05%+0.05%FS)
• 定电流模式：档位 ｜ 0~0.5A ｜ 0~5A
• 分辨率：1mA ｜ 1mA
• 精度：±(0.05%+0.1%FS) ｜ ±(0.05%+0.05%FS)
• 定电阻模式 *1：档位 ｜ 2Ω~10Ω ｜ 10Ω~7500Ω
• 分辨率：16bit
• 精度：0.01%+0.08S *2 ｜ 0.01%+0.0008S
• 定功率模式 *3：档位 ｜ 300W
• 分辨率：10mW
• 精度：0.2%+0.2%FS)
• 动态模式
• 动态模式：CC 模式
• T1＆T2：20μS~3600S /Res:1 μS
• 精度：2μS±100ppm
• 上升/下降斜率 *4：0.0001~0.04A/μS ｜ 0.001~0.2A/μS
• 最小上升时间 *5：≒20uS ｜ ≒20uS
• 测量范围
• 电压回读值：档位 ｜ 0~80V ｜ 0~800V
• 分辨率：10mV ｜ 100mV
• 精度：±(0.025%+0.025%FS) ｜ ±(0.025%+0.025%FS)
• 电流回读值：档位 ｜ 0~0.5A ｜ 0~5A
• 分辨率：0.1mA ｜ 1mA
• 精度：±(0.05%+0.05%FS)
• 功率回读值：档位 ｜ 300W
• 分辨率：10mW
• 精度：±(0.2%+0.2%FS)
• 保护范围
• 过功率保护：≒320W
• 过电流保护：≒0.55A ｜ ≒5.5A
• 规格
• 短路：电流（CC） ｜ ≒0.55/0.5A ｜ ≒5.5/5A
• 电压（CV）：0V ｜ 0V
• 电阻（CR）：≒1.4Ω
• 输入端子阻抗：500KΩ
• 接口：USB,RS232
• 尺寸：208.5mm*84.5mm*325mm
型号及对比
• ：系列 HDL2500+系列示波型直流电子负载 ｜ 电压 0-800V ｜ 电流 0-120A ｜ 功率 300W/600W ｜ 分辨率 0.1mV/1mV/0.1mA
• ：系列 HDL3000系列多通道直流电子负载 ｜ 电压 0-600V ｜ 电流 0-60A ｜ 功率 190W*8CH 380W*4CH ｜ 分辨率 0.1mV/0.1mA
• ：系列 HDL2600系列大功率直流电子负载 ｜ 电压 600V/150V ｜ 电流 60A-720A ｜ 功率 1.5kW/3kW/4kW ｜ 分辨率 1mV/1mA
• ：系列 HDL2700系列大功率直流电子负载 ｜ 电压 500V ｜ 电流 0-2480A ｜ 功率 6kW~62kW ｜ 分辨率 1mV/1mA/10mA
资源下载
• HDL2500+系列示波型直流电子负载 产品介绍见 HDL2500+系列示波型直流电子负载 产品介绍页。
• 官方资料：HDL2500+ 编程手册、HDL2500+ 快速指南V1.01、HDL2500+ 用户手册 V1.02
注：以上内容与指标取自汉泰官网该产品详情页。
汉泰Hantek · onetest 仪器资源库
全部
汉泰官方渠道
厂家联系方式
地址：山东省青岛市高新区宝源路780号，联东U谷35号楼
总机：400-036-7077
电话：0532-55678770 / 55678772 / 55678773
Email：service@hantek.com
邮编：266000
0条提问
X
提问
X
回答
暂无视频
0条口碑
X
发表口碑
粤公网安备44030902003758
