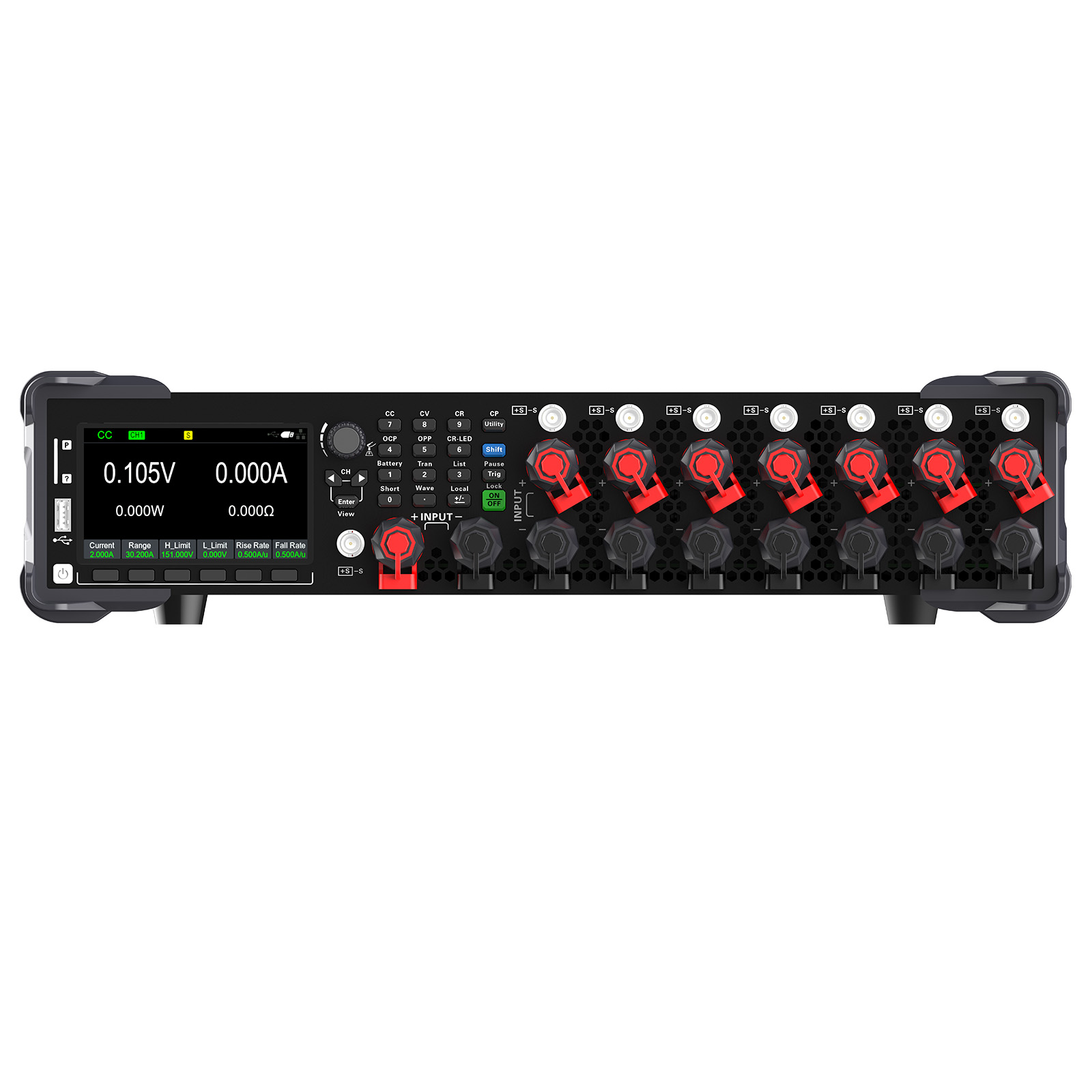

HDL3000系列 600V 60A 380W多通道直流电子负载 4/8通道。直流电子负载提供八通道和四通道选择，采用2U标准机箱设计，支持序列测试、OCP测试、纹波测量、短路测试等多种功能；支持可编程电流上升率、高速动态带载及可编程序列功能，可以满足大部分的研发需要；是一款高精度、高集成度、高性价比、全功能可编程直流电子负载产品。HDL3000系列，全系标配USB、RS232、LAN接口，支持标准SCPI指令；
HDL2700系列 500V 2.48kA 62kW大功率直流电子负载。大功率直流电子负载，采用4.3寸高清液晶显示屏，中英文操作界面可选；单机功率6kW~62kW；内置定电流、定电压、定电阻、定功率，短路模拟，具有动态模式、OCP、OPP功能测试，自动测试及电池测试功能；可编程电流上升率、高速动态带载及可编程序列功能，可以满足大部分的研发需要；
HDL2500+系列 800V 120A 600W示波型直流电子负载。HDL2500 + 系列示波型直流电子负载，能实时显示电压和电流波形，支持波形录制、存储与回放，信号变化清晰可察。可编程负载列表，按编程预设自动切换，高效又精准。纹波测试功能，能精准评估电源纹波噪声。LED、电池、短路等仿真功能，模拟真实负载工况。恒流、恒压、恒阻、恒功率模式随意切换，满足多样测试。高精度、高分辨率，数据测量精准。动态与自动测试皆能实现，自动按流程跑测试，降低人工成本误差。
HDL2600系列 600V 720A 4.5kW大功率直流电子负载|汉泰Hantek (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
汉泰Hantek
HDL2600系列大功率直流电子负载
HDL2600系列大功率直流电子负载。
核心特点
• 500kHz高速电压、电流采样率；
• 内置定电流、定电压、定电阻、定功率，短路模拟，过流保护测试，序列化测试等多项功能；
• 全系列具有150V、500V、600V三种电压范围，单机功率1.5kW~6kW；
• 可编程电流上升率、高速动态带载及可编程序列功能，可以满足大部分的研发需要；
• 加载电流上升时间及卸载电流下降时间可调，有效减小瞬间冲击；
• 仪器内置五十组设置文件，可保存和调用设置参数；
• 4.3寸LCD彩色显示屏，为用户提供清晰、直观的视觉体验
• 支持Modbus 通信功能，可直接接入工业物联网，实现多设备组网控制与参数上传，适配生产线 / 实验室多场景需求；
• 内置USB、LAN、RS232和模拟量接口，支持SCPI协议，方便数据交互和远程控制；
• 可应用于新能源汽车OBC、动力电池、充电桩、功率电子、伺服/服务器电源、高压UPS、光伏、电网储能、工业电机等多领域。
型号与主要参数
• HDL2615-600-60：600V ｜ 60A ｜ 1.5kW ｜ 1mV/1mA
• HDL2615-150-240：150V ｜ 240A ｜ 1.5kW ｜ 1mV/1mA
• HDL2630-600-120：600V ｜ 120A ｜ 3kW ｜ 1mV/1mA
• HDL2630-150-480：150V ｜ 480A ｜ 3kW ｜ 1mV/1mA
• HDL2645-600-180：600V ｜ 180A ｜ 4.5kW ｜ 1mV/1mA
• HDL2645-150-720：150V ｜ 720A ｜ 4.5kW ｜ 1mV/1mA
功能与结构

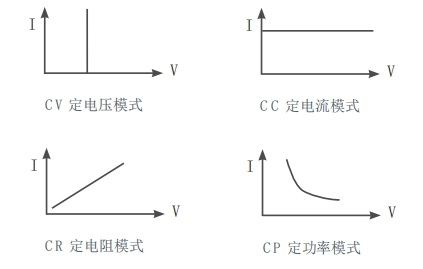

基本模式
内置定电压、定电流、定电阻、定功率四种基本模式，可以满足广泛的测试需求。

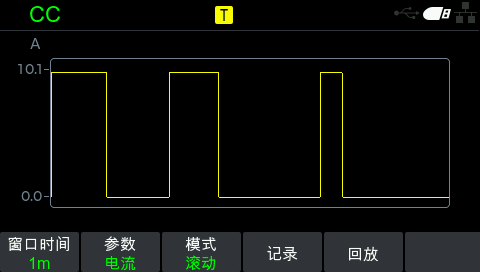

波形显示与记录
可实时显示并记录各种模式下电流、电压、电阻、功率值变化过程，并生成动态曲线存储。

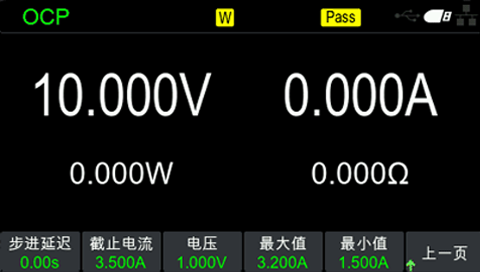

OCP/OPP测试
仪器自动抓取OCP、OPP点，并判断测试结果是否超出设定规格，节省使用者用于设计验证和生成系统的验证时间。

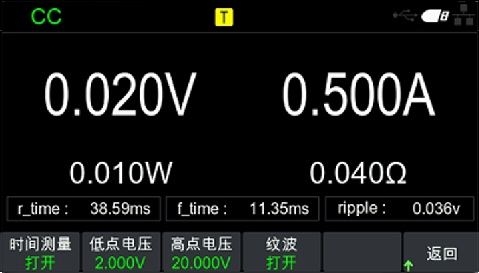

电压纹波测量
可精准评估电源动态响应与稳定性，快速定位瞬态异常及纹波超标问题，提升电源设计调试效率与可靠性。
资源下载
• HDL2600系列大功率直流电子负载 详细指标见 HDL2600系列大功率直流电子负载 详细指标页。
注：以上内容与指标取自汉泰官网该产品详情页。
汉泰Hantek · onetest 仪器资源库
汉泰Hantek
HDL2600系列大功率直流电子负载 详细指标
HDL2600系列大功率直流电子负载
详细指标
以下指标取自汉泰官网该产品详情页「技术参数」栏目。
• HDL2615-600-60：电压 600V ｜ 电流 60A ｜ 功率 1.5kW ｜ 分辨率 1mV/1mA ｜ 精度 U：±(0.05%+0.05%FS)/
I： ±(0.05%+0.1%FS) ｜ 标配接口 USB,RS232,LAN ｜ 尺寸 4U
• HDL2615-150-240：电压 150V ｜ 电流 240A ｜ 功率 1.5kW ｜ 分辨率 1mV/1mA ｜ 精度 U：±(0.05%+0.05%FS)/
I： ±(0.05%+0.1%FS) ｜ 标配接口 USB,RS232,LAN ｜ 尺寸 4U
• HDL2630-600-120：电压 600V ｜ 电流 120A ｜ 功率 3kW ｜ 分辨率 1mV/1mA ｜ 精度 U：±(0.05%+0.05%FS)/
I： ±(0.05%+0.1%FS) ｜ 标配接口 USB,RS232,LAN ｜ 尺寸 4U
• HDL2630-150-480：电压 150V ｜ 电流 480A ｜ 功率 3kW ｜ 分辨率 1mV/1mA ｜ 精度 U：±(0.05%+0.05%FS)/
I： ±(0.05%+0.1%FS) ｜ 标配接口 USB,RS232,LAN ｜ 尺寸 4U
• HDL2645-600-180：电压 600V ｜ 电流 180A ｜ 功率 4.5kW ｜ 分辨率 1mV/1mA ｜ 精度 U：±(0.05%+0.05%FS)/
I： ±(0.05%+0.1%FS) ｜ 标配接口 USB,RS232,LAN ｜ 尺寸 4U
• HDL2645-150-720：电压 150V ｜ 电流 720A ｜ 功率 4.5kW ｜ 分辨率 1mV/1mA ｜ 精度 U：±(0.05%+0.05%FS)/
I： ±(0.05%+0.1%FS) ｜ 标配接口 USB,RS232,LAN ｜ 尺寸 4U
• 型号：HDL2615-600-60 ｜ HDL2615-150-240 ｜ HDL2630-600-120 ｜ HDL2630-150-480 ｜ HDL2645-600-180 ｜ HDL2645-150-720
• 工作范围：电压 ｜ 0-600V ｜ 0-150V ｜ 0-600V ｜ 0-150V ｜ 0-600V ｜ 0-150V
• 电流：0-60A ｜ 0-240A ｜ 0-120A ｜ 0-480A ｜ 0-180A ｜ 0-720A
• 功率：1.5kW ｜ 3kW ｜ 4.5kW
• 最低工作电压：14V@60A ｜ 1.8V@240A ｜ 14V@120A ｜ 1.8V@480A ｜ 14V@180A ｜ 1.8V@720A
• 恒电流模式：量程 ｜ 6/60A ｜ 24/240A ｜ 12/120A ｜ 48/480A ｜ 18/180A ｜ 72/720A
• 分辨率：0.1/1mA ｜ 1/10mA ｜ 0.1/1mA ｜ 1/10mA ｜ 0.1/1mA ｜ 1/10mA
• 准确度：U：±(0.05%+0.05%FS)/ I：±(0.05%+0.1%FS)
• 恒电压模式：量程 ｜ 60/600V ｜ 15/150V ｜ 60/600V ｜ 16/150V ｜ 80/600V ｜ 16/150V
• 分辨率：1/10mV ｜ 0.1/1mV ｜ 1/10mV ｜ 0.1/1mV ｜ 1/10mV ｜ 0.1/1mV
• 准确度：U：±(0.05%+0.05%FS)/ I:±(0.05%+0.1%FS)
• 恒电阻模式：量程 ｜ 0.03Ω~7.5kΩ ｜ 0.03Ω~7.5kΩ ｜ 0.03Ω~7.5kΩ ｜ 0.03Ω~7.5kΩ ｜ 0.03Ω~7.5kΩ ｜ 0.03Ω~7.5kΩ
• 分辨率：16bit ｜ 16bit ｜ 16bit ｜ 16bit ｜ 16bit ｜ 16bit
• 准确度：0.1%+0.1%F.S.
• 恒功率模式：量程 ｜ 1.5kW ｜ 3kW ｜ 4.5kW
• 分辨率：0.1W
• 准确度：U：±(0.05%+0.05%FS)/ I：±(0.05%+0.1%FS)
• 电流变化率：设置范围 ｜ 0.5mA/us-6A/us(60A) ｜ 2mA/us-12A/us(240A) ｜ 1mA/us-12A/us(120A) ｜ 4mA/us-24A/us(480A) ｜ 2mA/us-12A/us(180A) ｜ 10mA/us-24A/us(720A)
• 型号：HDL2615-600-60 ｜ HDL2615-150-240 ｜ HDL2630-600-120 ｜ HDL2630-150-480 ｜ HDL2645-600-180 ｜ HDL2645-150-720
• 工作范围：电压 ｜ 0-600V ｜ 0-150V ｜ 0-600V ｜ 0-150V ｜ 0-600V ｜ 0-150V
• 电流：0-60A ｜ 0-240A ｜ 0-120A ｜ 0-480A ｜ 0-180A ｜ 0-720A
• 功率：1.5kW ｜ 3kW ｜ 4.5kW
• 最低工作电压：14V@60A ｜ 1.8V@240A ｜ 14V@120A ｜ 1.8V@480A ｜ 14V@180A ｜ 1.8V@720A
• 恒电流模式：量程 ｜ 6/60A ｜ 24/240A ｜ 12/120A ｜ 48/480A ｜ 18/180A ｜ 72/720A
• 分辨率：0.1/1mA ｜ 1/10mA ｜ 0.1/1mA ｜ 1/10mA ｜ 0.1/1mA ｜ 1/10mA
• 准确度：U：±(0.05%+0.05%FS)/I： ±(0.05%+0.1%FS)
• 恒电压模式：量程 ｜ 60/600V ｜ 15/150V ｜ 60/600V ｜ 16/150V ｜ 80/600V ｜ 16/150V
• 分辨率：1/10mV ｜ 0.1/1mV ｜ 1/10mV ｜ 0.1/1mV ｜ 1/10mV ｜ 0.1/1mV
• 准确度：U：±(0.05%+0.05%FS)/ I：±(0.05%+0.1%FS)
• 恒电阻模式：量程 ｜ 0.03Ω~7.5kΩ ｜ 0.03Ω~7.5kΩ ｜ 0.03Ω~7.5kΩ ｜ 0.03Ω~7.5kΩ ｜ 0.03Ω~7.5kΩ ｜ 0.03Ω~7.5kΩ
• 分辨率：16bit ｜ 16bit ｜ 16bit ｜ 16bit ｜ 16bit ｜ 16bit
• 准确度：0.1%+0.1%F.S.
• 恒功率模式：量程 ｜ 1.5kW ｜ 3kW ｜ 4.5kW
• 分辨率：0.1W
• 准确度：U：±(0.05%+0.05%FS)/ I：±(0.05%+0.1%FS)
• 电流变化率：设置范围 ｜ 0.5mA/us-6A/us(60A) ｜ 2mA/us-12A/us(240A) ｜ 1mA/us-12A/us(120A) ｜ 4mA/us-24A/us(480A) ｜ 2mA/us-12A/us(180A) ｜ 10mA/us-24A/us(720A)
型号及对比
• ：系列 HDL2500+系列示波型直流电子负载 ｜ 电压 0-800V ｜ 电流 0-120A ｜ 功率 300W/600W ｜ 分辨率 0.1mV/1mV/0.1mA
• ：系列 HDL3000系列多通道直流电子负载 ｜ 电压 0-600V ｜ 电流 0-60A ｜ 功率 190W*8CH 380W*4CH ｜ 分辨率 0.1mV/0.1mA
• ：系列 HDL2600系列大功率直流电子负载 ｜ 电压 600V/150V ｜ 电流 60A-720A ｜ 功率 1.5kW/3kW/4kW ｜ 分辨率 1mV/1mA
• ：系列 HDL2700系列大功率直流电子负载 ｜ 电压 500V ｜ 电流 0-2480A ｜ 功率 6kW~62kW ｜ 分辨率 1mV/1mA/10mA
资源下载
• HDL2600系列大功率直流电子负载 产品介绍见 HDL2600系列大功率直流电子负载 产品介绍页。
注：以上内容与指标取自汉泰官网该产品详情页。
