HDL2700系列 500V 2.48kA 62kW大功率直流电子负载|汉泰Hantek (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
汉泰Hantek
HDL2700系列大功率直流电子负载
HDL2700系列大功率直流电子负载。
核心特点
• 500kHz高速电压、电流采样率；
• 内置定电流、定电压、定电阻、定功率，短路模拟，过流保护测试，序列化测试等多项功能；
• 具有500V电压，0-2480A电流，单机功率6kW~62kW；
• 可编程电流上升率、高速动态带载及可编程序列功能，可以满足大部分的研发需要；
• 加载电流上升时间及卸载电流下降时间可调，有效减小瞬间冲击；
• 仪器内置五十组设置文件，可保存和调用设置参数；
• 4.3寸LCD彩色显示屏，为用户提供清晰、直观的视觉体验
• 内置USB、LAN、RS232和模拟量接口，支持SCPI协议，方便数据交互和远程控制；
• 可应用于新能源汽车OBC、动力电池、充电桩、功率电子、伺服/服务器电源、高压UPS、光伏、电网储能、工业电机等多领域。
型号与主要参数
• 工作范围：电压 ｜ 0-500V
• 电流：0-240A ｜ 0-400A ｜ 0-640A ｜ 0-880A
• 功率：6kW ｜ 10kW ｜ 16kW ｜ 22kW
• 最低工作电压：12V@240A ｜ 12V@400A ｜ 12V@640A ｜ 12V@880A
• 恒电流模式：量程 ｜ 24/240A ｜ 40/400A ｜ 64/640A
• 分辨率：1/10mA
• 准确度：U：±(0.05%+0.05%FS)/ I：±(0.05%+0.1%FS)
• 恒电压模式：量程 ｜ 100/500V
功能与结构

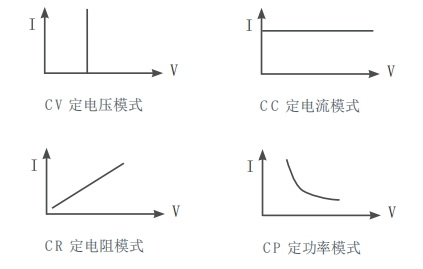

基本模式
内置定电压、定电流、定电阻、定功率四种基本模式，可以满足广泛的测试需求。

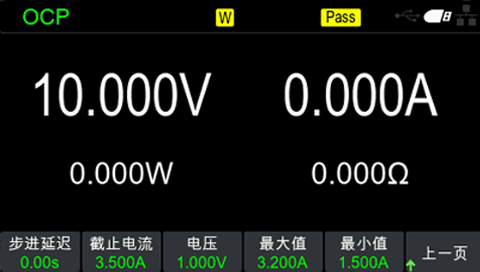

OCP/OPP测试
仪器自动抓取OCP、OPP点，并判断测试结果是否超出设定规格，节省使用者用于设计验证和生成系统的验证时间。

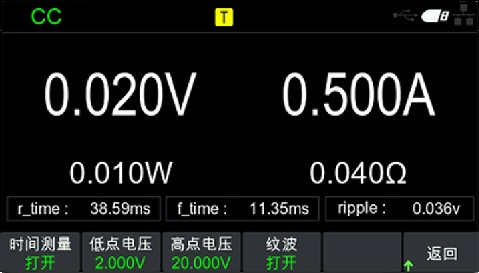

电压纹波测量
可精准评估电源动态响应与稳定性，快速定位瞬态异常及纹波超标问题，提升电源设计调试效率与可靠性。
资源下载
• HDL2700系列大功率直流电子负载 详细指标见 HDL2700系列大功率直流电子负载 详细指标页。
注：以上内容与指标取自汉泰官网该产品详情页。
汉泰Hantek · onetest 仪器资源库
汉泰Hantek
HDL2700系列大功率直流电子负载 详细指标
HDL2700系列大功率直流电子负载
详细指标
以下指标取自汉泰官网该产品详情页「技术参数」栏目。
• HDL2706-500-240：电压 500V ｜ 电流 240A ｜ 功率 6kW ｜ 分辨率 1mV/1mA ｜ 精度 U：±(0.05%+0.05%FS)/
I： ±(0.05%+0.1%FS) ｜ 标配接口 USB,RS232,LAN ｜ 尺寸 7U
• HDL2710-500-400：电压 500V ｜ 电流 400A ｜ 功率 10kW ｜ 分辨率 1mV/1mA ｜ 精度 U：±(0.05%+0.05%FS)/
I： ±(0.05%+0.1%FS) ｜ 标配接口 USB,RS232,LAN ｜ 尺寸 7U
• HDL2716-500-640：电压 500V ｜ 电流 640A ｜ 功率 16kW ｜ 分辨率 1mV/1mA ｜ 精度 U：±(0.05%+0.05%FS)/
I： ±(0.05%+0.1%FS) ｜ 标配接口 USB,RS232,LAN ｜ 尺寸 10U
• HDL2722-500-880：电压 500V ｜ 电流 880A ｜ 功率 22kW ｜ 分辨率 1mV/1mA ｜ 精度 U：±(0.05%+0.05%FS)/
I： ±(0.05%+0.1%FS) ｜ 标配接口 USB,RS232,LAN ｜ 尺寸 13U
• HDL2732-500-1280：电压 500V ｜ 电流 1280A ｜ 功率 32kW ｜ 分辨率 1mV/10mA ｜ 精度 U：±(0.05%+0.05%FS)/
I： ±(0.05%+0.1%FS) ｜ 标配接口 USB,RS232,LAN ｜ 尺寸 21U
• HDL2746-500-1840：电压 500V ｜ 电流 1840A ｜ 功率 46kW ｜ 分辨率 1mV/10mA ｜ 精度 U：±(0.05%+0.05%FS)/
I： ±(0.05%+0.1%FS) ｜ 标配接口 USB,RS232,LAN ｜ 尺寸 27U
• HDL2762-500-2480：电压 500V ｜ 电流 2480A ｜ 功率 62kW ｜ 分辨率 1mV/10mA ｜ 精度 U：±(0.05%+0.05%FS)/
I： ±(0.05%+0.1%FS) ｜ 标配接口 USB,RS232,LAN ｜ 尺寸 35U
• 型号：HDL2706-500-240 ｜ HDL2710-500-400 ｜ HDL2716-500-640 ｜ HDL2722-500-880 ｜ HDL2732-500-1280 ｜ HDL2746-500-1840 ｜ HDL2762-500-2480
• 工作范围：电压 ｜ 0-500V ｜ 0-500V ｜ 0-500V ｜ 0-500V ｜ 0-500V ｜ 0-500V ｜ 0-500V
• 电流：0-240A ｜ 0-400A ｜ 0-640A ｜ 0-880A ｜ 0-1280A ｜ 0-1840A ｜ 0-2480A
• 功率：6kW ｜ 10kW ｜ 16kW ｜ 22kW ｜ 32kW ｜ 46kW ｜ 62kW
• 最低工作电压：12V@240A ｜ 12V@400A ｜ 12V@640A ｜ 12V@880A ｜ 12V@1280A ｜ 12V@1840A ｜ 12V@24800A
• 恒电流模式：量程 ｜ 24/240A ｜ 40/400A ｜ 64/640A ｜ 88/880A ｜ 128/1280A ｜ 184/1840A ｜ 248/2480A
• 分辨率：1/10mA ｜ 1/10mA ｜ 1/10mA ｜ 1/10mA ｜ 1/10mA ｜ 1/10mA ｜ 1/10mA
• 准确度：U：±(0.05%+0.05%FS)/ I：±(0.05%+0.1%FS)
• 恒电压模式：量程 ｜ 100/500V ｜ 100/500V ｜ 100/500V ｜ 100/500V ｜ 100/500V ｜ 100/500V ｜ 100/500V
• 分辨率：1/10mV ｜ 1/10mV ｜ 1/10mV ｜ 1/10mV ｜ 1/10mV ｜ 1/10mV ｜ 1/10mV
• 准确度：U：±(0.05%+0.05%FS)/I：±(0.05%+0.1%FS)
• 恒电阻模式：量程 ｜ 0.03Ω~7.5kΩ ｜ 0.03Ω~7.5kΩ ｜ 0.03Ω~7.5kΩ ｜ 0.03Ω~7.5kΩ ｜ 0.03Ω~7.5kΩ ｜ 0.03Ω~7.5kΩ ｜ 0.03Ω~7.5kΩ
• 分辨率：16bit ｜ 16bit ｜ 16bit ｜ 16bit ｜ 16bit ｜ 16bit ｜ 16bit
• 准确度：U：±(0.05%+0.05%FS)/ I：±(0.05%+0.1%FS)
• 恒功率模式：量程 ｜ 6kW ｜ 10kW ｜ 16kW ｜ 22kW ｜ 32kW ｜ 46kW ｜ 62kW
• 分辨率：16bit
• 准确度：0.1%+0.1%F.S.
• 电流变化率：设置范围 ｜ 2mA/us-12A/us(240A) ｜ 4mA/us-24A/us(480A) ｜ 10mA/us-24A/us(720A) ｜ 10mA/us-24A/us(720A) ｜ 10mA/us-24A/us(720A) ｜ 10mA/us-24A/us(720A) ｜ 10mA/us-24A/us(720A)
• 型号：HDL2706-500-240 ｜ HDL2710-500-400 ｜ HDL2716-500-640 ｜ HDL2722-500-880 ｜ HDL2732-500-1280 ｜ HDL2746-500-1840 ｜ HDL2762-500-2480
• 工作范围：电压 ｜ 0-500V ｜ 0-500V ｜ 0-500V ｜ 0-500V ｜ 0-500V ｜ 0-500V ｜ 0-500V
• 电流：0-240A ｜ 0-400A ｜ 0-640A ｜ 0-880A ｜ 0-1280A ｜ 0-1840A ｜ 0-2480A
• 功率：6kW ｜ 10kW ｜ 16kW ｜ 22kW ｜ 32kW ｜ 46kW ｜ 62kW
• 最低工作电压：12V@240A ｜ 12V@400A ｜ 12V@640A ｜ 12V@880A ｜ 12V@1280A ｜ 12V@1840A ｜ 12V@24800A
• 恒电流模式：量程 ｜ 24/240A ｜ 40/400A ｜ 64/640A ｜ 88/880A ｜ 128/1280A ｜ 184/1840A ｜ 248/2480A
• 分辨率：1/10mA ｜ 1/10mA ｜ 1/10mA ｜ 1/10mA ｜ 1/10mA ｜ 1/10mA ｜ 1/10mA
• 准确度：U：±(0.05%+0.05%FS)/ I：±(0.05%+0.1%FS)
• 恒电压模式：量程 ｜ 100/500V ｜ 100/500V ｜ 100/500V ｜ 100/500V ｜ 100/500V ｜ 100/500V ｜ 100/500V
• 分辨率：1/10mV ｜ 1/10mV ｜ 1/10mV ｜ 1/10mV ｜ 1/10mV ｜ 1/10mV ｜ 1/10mV
• 准确度：U：±(0.05%+0.05%FS)/ I：±(0.05%+0.1%FS)
• 恒电阻模式：量程 ｜ 0.03Ω~7.5kΩ ｜ 0.03Ω~7.5kΩ ｜ 0.03Ω~7.5kΩ ｜ 0.03Ω~7.5kΩ ｜ 0.03Ω~7.5kΩ ｜ 0.03Ω~7.5kΩ ｜ 0.03Ω~7.5kΩ
• 分辨率：16bit ｜ 16bit ｜ 16bit ｜ 16bit ｜ 16bit ｜ 16bit ｜ 16bit
• 准确度：U：±(0.05%+0.05%FS)/ I：±(0.05%+0.1%FS)
• 恒功率模式：量程 ｜ 6kW ｜ 10kW ｜ 16kW ｜ 22kW ｜ 32kW ｜ 46kW ｜ 62kW
• 分辨率：16bit
• 准确度：0.1%+0.1%F.S.
• 电流变化率：设置范围 ｜ 2mA/us-12A/us(240A) ｜ 4mA/us-24A/us(480A) ｜ 10mA/us-24A/us(720A) ｜ 10mA/us-24A/us(720A) ｜ 10mA/us-24A/us(720A) ｜ 10mA/us-24A/us(720A) ｜ 10mA/us-24A/us(720A)
型号及对比
• ：系列 HDL2500+系列示波型直流电子负载 ｜ 电压 0-800V ｜ 电流 0-120A ｜ 功率 300W/600W ｜ 分辨率 0.1mV/1mV/0.1mA
• ：系列 HDL3000系列多通道直流电子负载 ｜ 电压 0-600V ｜ 电流 0-60A ｜ 功率 190W*8CH 380W*4CH ｜ 分辨率 0.1mV/0.1mA
• ：系列 HDL2600系列大功率直流电子负载 ｜ 电压 600V/150V ｜ 电流 60A-720A ｜ 功率 1.5kW/3kW/4kW ｜ 分辨率 1mV/1mA
• ：系列 HDL2700系列大功率直流电子负载 ｜ 电压 500V ｜ 电流 0-2480A ｜ 功率 6kW~62kW ｜ 分辨率 1mV/1mA/10mA
