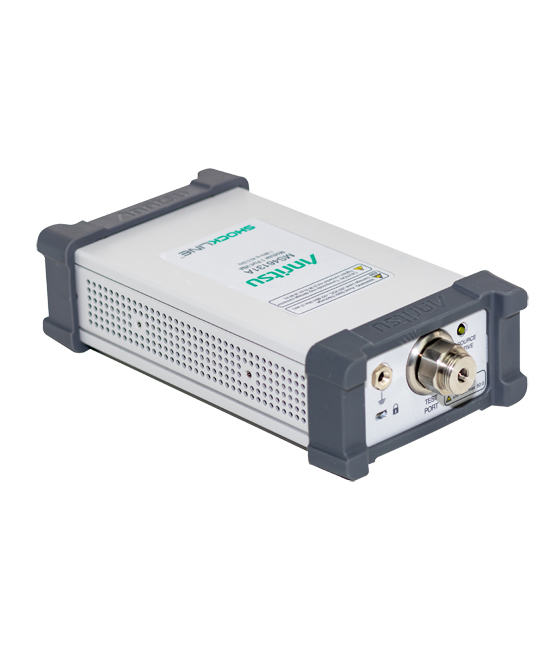

MS46131A 1MHz至8/20/43.5GHz 模块化单端口矢量网络分析仪 1端口|安立
MS46131A 模块化单端口矢量网络分析仪(1MHz至43.5GHz)ShockLineMS46131A系列包含三款模块化、PC控制的单端口矢量网络分析仪,频率范围从1MHz至8/20/43.5GHz
MS46122B 1MHz至8/20/43.5GHz紧凑型USB矢量网络分析仪 2端口|安立

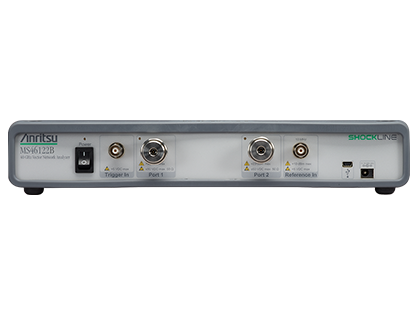

MS46122B 1MHz至8/20/43.5GHz紧凑型USB矢量网络分析仪 2端口|安立 产品图 1
MS46122B 1MHz至8/20/43.5GHz紧凑型USB矢量网络分析仪 2端口|安立 产品图 2

MS46122B 1MHz至8/20/43.5GHz紧凑型USB矢量网络分析仪 2端口|安立 (在产)

MS46122B 紧凑型USB矢量网络分析仪(1MHz至8/20/43.5GHz

测量速度 140 µs/点

接收机压缩电平 +5 dBm)

1U紧凑型2端口USB矢量网络分析仪

频率1MHz至43.5GHz

动态范围最高100dB(典型115dB)

测量速度140µs/点

参考价格 :
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

安立
MS46122B 小型 USB 矢量网络分析仪
1U 紧凑型 2 端口 USB 矢量网络分析仪,频率 1 MHz 至 43.5 GHz,动态范围最高 100 dB(典型 115 dB),测量速度 140 µs/点,适合射频微波无源器件测试。
产品简介
MS46122B 是包含三种 PC 控制的小型 ShockLine 矢量网络分析仪系列,频率范围为 1 MHz 至 8/20/43.5 GHz。该系列采用专利 ShockLine VNA 芯片级技术,简化了内部 VNA 架构,提高了频率,降低了设备成本,加强了准确度和测量可重复性。
MS46122B 全系列产品都是低成本全反向 2 端口 VNA,专为制造、工程和教育领域的射频和微波应用而设计。所有三种 MS46122B VNA 的扫描速度均为每点 130 微秒,高于 100 dB 动态范围,适合各类设备测试应用。

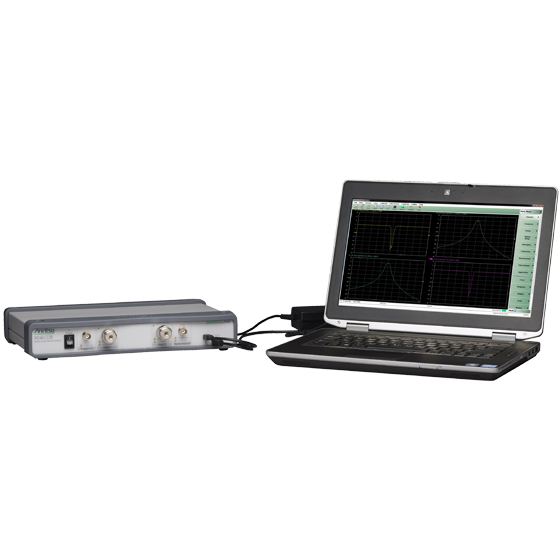

这些全新 VNA 采用非常紧凑的 1U 机箱封装,通过连接用户 PC 上的 USB 可以实现外部控制,用户 PC 上需运行和 VNA ShockLine 系列其他产品相同的图形用户界面 (GUI) 软件。该系列没有任何机载内存,简化了其在安全应用中的使用。该 MS46122B 系列 VNA 成本更低、体积小巧且性能良好,是要求高性能和小尺寸的无源设备测试应用的理想选择。
MS46122B 1MHz至8/20/43.5GHz紧凑型USB矢量网络分析仪 2端口|安立
MS46122B 1MHz至8/20/43.5GHz紧凑型USB矢量网络分析仪 2端口|安立
MS46122B 1MHz至8/20/43.5GHz紧凑型USB矢量网络分析仪 2端口|安立
核心特点
• Guaranteed performance to 43.5 GHz with Extended K™ ports
• PC 控制有效利用外部计算机的处理能力和功能。
• 小型 1U 高档封装有效利用工作台和机架空间。
• 没有机载数据存储,无需在安全应用中进行数据清除。
• 时域带有按时选通选项,能够简化并加快故障识别。
• ShockLine 系列采用通用的 GUI 接口,降低不同型号之间的转换成本。
• Universal Fixture Extraction (UFX) software option provides advanced de-embedding tools for test fixture extraction
功能与结构
Cables and Adapters
Cables and Adapters
Model Number
Description
1091-26-R
SMA(m) to N(m), DC to 18 GHz, 50 Ω
1091-27-R
SMA(f) to N(m), DC to 18 GHz, 50 Ω
1091-80-R
SMA(m) to N(f), DC to 18 GHz, 50 Ω
1091-81-R
SMA(f) to N(f), DC to 18 GHz, 50 Ω
71693-R
Ruggedized adapter, K(f) to N(f), DC to 18 GHz, 50 Ω
34NK50
Precision Adapter, N(m) to K(m), DC to 18 GHz, 50 Ω
34NKF50
Precision Adapter, N(m) to K(f), DC to 18 GHz, 50 Ω
34NFK50
Precision Adapter, N(f) to K(m), DC to 18 GHz, 50 Ω
34NFKF50
Precision Adapter, N(f) to K(f), DC to 18 GHz, 50 Ω
K220B
Precision Adapter, K(m) to K(m), DC to 40 GHz, 50 Ω
K222B
Precision Adapter, K(f) to K(f), DC to 40 GHz, 50 Ω
K224B
Precision Adapter, K(m) to K(f), DC to 40 GHz, 50 Ω
33KK50C
Calibration Grade Adapter, K(m) to K(m), DC to 43.5 GHz, 50 Ω
33KKF50C
Calibration Grade Adapter, K(m) to K(f), DC to 43.5 GHz, 50 Ω
33KFKF50C
Calibration Grade Adapter, K(f) to K(f), DC to 43.5 GHz, 50 Ω
34VFK50A
Precision Adapter, V(f) to K(m), DC to 43.5 GHz, 50 Ω
34VFKF50A
Precision Adapter, V(f) to K(f), DC to 43.5 GHz, 50 Ω
34VK50A
Precision Adapter, V(m) to K(m), DC to 43.5 GHz, 50 Ω
34VKF50A
Precision Adapter, V(m) to K(f), DC to 43.5 GHz, 50 Ω
Test Port Cables, Flexible, Ruggedized, Phase Stable
Model Number
Description
15NNF50-1.0B
Test Port Cable, Flexible, Phase Stable, 1.0 m (39”), DC to 18 GHz, N(f) to N(m), 50 Ω
15NNF50-1.5B
Test Port Cable, Flexible, Phase Stable, 1.5 m (59”), DC to 18 GHz, N(f) to N(m), 50 Ω
15NN50-1.0B
Test Port Cable, Flexible, Phase Stable, 1.0 m (39”), DC to 18 GHz, N(m) to N(m), 50 Ω
15LL50-1.0A
Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, 3.5 mm(m) to 3.5 mm(m), 50 Ω
15LLF50-1.0A
Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, 3.5 mm(m) to 3.5 mm(f), 50 Ω
15KK50-1.0A
Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, K(m) to K(m), 50 Ω
15KKF50-1.0A
Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, K(m) to K(f), 50 Ω
3671KFS50-60
Test Port Cable, Flexible, Phase Stable, DC to 26.5 GHz, K(f) to 3.5 mm(m), 63.5 cm, 50 Ω
3671KFK50-60
Test Port Cable, Flexible, Phase Stable, DC to 40 GHz, K(f) to K(m), 63.5 cm (25 in), 50 Ω
3671KFKF50-60
Test Port Cable, Flexible, Phase Stable, DC to 40 GHz, K(f) to K(f), 63.5 cm (25 in), 50 Ω
3671KFK50-100
Test Port Cable, Flexible, Phase Stable, DC to 40 GHz, K(f) to K(m), 1 m (38 in), 50 Ω
806-304-R
Flexible Phase Stable Cable, DC to 40 GHz, 36 in (91.5 cm), K(m) – K(f), 50Ω
806-423-R
Flexible Phase Stable Cable, DC to 43.5 GHz, 24 in (61 cm), K(f) – K(f), 50 Ω
806-424-R
Flexible Phase Stable Cable, DC to 43.5 GHz, 24 in (61 cm), K(m) – K(f), 50 Ω
806-425-R
Flexible Phase Stable Cable, DC to 43.5 GHz, 1 m (39.4 in), K(f) – K(f), 50 Ω
806-426-R
Flexible Phase Stable Cable, DC to 43.5 GHz, 1 m (39.4 in), K(m) – K(f), 50 Ω
Phase-Stable 18 GHz, 40 GHz, and 43.5 GHz Semi-Rigid Cables (Armored)
Model
Description
3670N50-1
Test Port Cable, Armored, Semi-rigid, 30.48 cm (1 ft), DC to 18 GHz, N(m) to N(f), 50 Ω
3670N50-2
Test Port Cable, Armored, Semi-rigid, 60.96 cm (2 ft), DC to 18 GHz, N(m) to N(f), 50 Ω
3670NN50-1
Test Port Cable, Armored, Semi-rigid, 30.48 cm (1 ft), DC to 18 GHz, N(m) to N(m), 50 Ω
3670NN50-2
Test Port Cable, Armored, Semi-rigid, 60.96 cm (2 ft), DC to 18 GHz, N(m) to N(m), 50 Ω
3670K50A-1
Test Port Cable, Armored, Semi-rigid, 30.48 cm (1 ft), DC to 43.5 GHz, K(m) to K(f), 50 Ω
3670K50A-2
Test Port Cable, Armored, Semi-rigid, 60.96 cm (2 ft), DC to 43.5 GHz, K(m) to K(f), 50 Ω
Accessories
Tools
Model Number
Description
01-200
Calibrated Torque End Wrench, GPC-7 and Type N
01-201
Torque End Wrench, 5/16 in, 0.9 N.m (8 lbf·in)
(for tightening male devices, for SMA, 3.5 mm, 2.4 mm, K, and V connectors)
01-203
Torque End Wrench, 13/16 in, 0.9 N.m (8 lbf·in)
(for tightening ruggedized SMA, 2.4 mm, K and V test port connectors)
01-204
End Wrench, 5/16 in, Universal, Circular, Open-ended
(for SMA, 3.5 mm, 2.4 mm, K, and V connectors)
Third Party Solutions
Anritsu has partnered with the following industry-leading companies to provide a variety of proven material measurement capabilities that are compatible with the VectorStar and ShockLine vector network analyzer families.
Material Measurements
Compass Technology
Choose from off-the-shelf or custom-designed RF material measurement systems able to measure material properties from 100 MHz 至 90 GHz. These solutions include: focused beam, resonant cavity, waveguides, spot probes, free space measurement systems, and more.
Anritsu and Compass Technology Group Material Measurements Solutions
Compass Technology Group VectorStar Integration [video]
Keycom Technologies
Select from a variety of material measurement solutions that leverage various methods including: resonator, frequency change, probe type, co-axial tube and waveguide type S-parameter, free space, capacitance, epsilometery, and more.
Anritsu and Keycom Material Measurement Solution
SWISSto12
Providing hardware and software technology capable of measuring: solid samples; soft sample and foam; liquid samples and powder; thin films; dielectric coatings and multilayer materials; alumina plate; and more.
Anritsu and SWISSto12 Material Measurement Solution
典型应用
• 射频和微波无源组件测试和故障排除
• 射频和微波连接器和线缆
• 机电开关
• 衰减器
• 耦合器
• 筛选器
• 隔离器
• 循环器
• 移相器
• 系统集成应用
• 系统校准
• 路径损耗特性
• 一般 S 参数和时域测量
• 安全领域应用
• 装置内无数据存储
• 通过直接 USB 连接实现安全的外部计算机控制
• 无线电力传输应用
• KQ 产品
型号与选件
• MS46122B-010:1 MHz 至 8 GHz,N(f) 型端口
• MS46122B-020:1 MHz 至 20 GHz,K(m) 耐用型端口(兼容 3.5 mm 和 SMA 连接器)
• MS46122B-043:1 MHz 至 43.5 GHz, type ruggedized Extended K™ (m) ports (compatible with standard K, 3.5 mm and SMA connectors)
• MS46122B-002:时域带有按时选通
• MS46122B-024:Universal Fixture Extraction
资源下载
• MS46122B 小型 USB 矢量网络分析仪 详细指标见本页「详细指标」标签页。
• 官方资料:Vector Network Analysis Product Portfolio(产品手册)、Anritsu's RF and Microwave Test and Measurement Solutions Product Brochure(产品手册)、5G Solutions Catalog(产品手册)、Anritsu and Polar Instrument Solution for Delta-L 4.0 Measurement Based on Atlas SI Software with Anritsu 4-Port Benchtop VNAs Solution Flyer(产品手册)、VNA Fundamentals Poster(产品手册)、ShockLine Vector Network Analyzer Family Product Brochure(产品手册)
注:以上内容与指标取自安立官网该产品详情页。
安立 · onetest 仪器资源库





安立
MS46122B 小型 USB 矢量网络分析仪 详细指标
1U 紧凑型 2 端口 USB 矢量网络分析仪,频率 1 MHz 至 43.5 GHz,动态范围最高 100 dB(典型 115 dB),测量速度 140 µs/点,适合射频微波无源器件测试。
详细指标
• 频率范围:1 MHz 至 8 GHz(选件 010)/ 20 GHz(选件 020)/ 43.5 GHz(选件 043)
• 端口数:2 个,机箱高度 1U
• 系统动态范围:1 MHz 至 10 MHz 85 dB(标准)/ 105 dB(典型);> 10 MHz 至 8 GHz 100 dB / 115 dB;> 8 GHz 至 40 GHz 100 dB / 110 dB;> 40 GHz 至 43.5 GHz 97 dB / 110 dB
• 测量速度:140 µs/点(典型,300 kHz IFBW、1601 点、2 端口校准)
• 经校准方向性:≥ 45 dB(0.05 MHz 至 40 GHz);≥ 42 dB(> 40 GHz 至 43.5 GHz)
• 源匹配:≥ 45 dB(0.05 MHz 至 30 GHz);≥ 42 dB(> 30 GHz 至 40 GHz);≥ 41 dB(> 40 GHz 至 43.5 GHz)
• 负载匹配:≥ 44 dB(0.05 MHz 至 40 GHz);≥ 41 dB(> 40 GHz 至 43.5 GHz)
• 反射跟踪:± 0.15 dB(0.05 MHz 至 40 GHz);± 0.2 dB(> 40 GHz 至 43.5 GHz)
• 传输跟踪:± 0.06 dB(0.05 MHz 至 40 GHz);± 0.16 dB(> 40 GHz 至 43.5 GHz)
• 输出功率:高 5 dBm(1 MHz 至 8 GHz);–3 dBm(> 8 GHz 至 43.5 GHz);低 –20 dBm
• 接收机压缩电平:+5 dBm(1 MHz 至 43.5 GHz)
• 频率分辨率:1 Hz;准确度 ± 1.0 ppm(校准时);± 1.0 ppm/年(典型)
• 测量参数:S11、S21、S22、S12,支持混合模式 SDD / SDC / SCD / SCC
• 测量域:频域与时域(距离域,选件 002)
• 最大数据点数:2 至 16,001 点
• 接口:USB,由外部 PC 控制并运行 ShockLine 软件
• 选件:时域(002)、通用夹具提取(024)
型号与选件
• MS46122B-010:1 MHz 至 8 GHz,N(f) 型端口
• MS46122B-020:1 MHz 至 20 GHz,K(m) 耐用型端口(兼容 3.5 mm 和 SMA 连接器)
• MS46122B-043:1 MHz 至 43.5 GHz, type ruggedized Extended K™ (m) ports (compatible with standard K, 3.5 mm and SMA connectors)
• MS46122B-002:时域带有按时选通
• MS46122B-024:Universal Fixture Extraction
资源下载
• MS46122B 小型 USB 矢量网络分析仪 产品介绍见本页「产品介绍」标签页。
• 官方资料:Vector Network Analysis Product Portfolio(产品手册)、Anritsu's RF and Microwave Test and Measurement Solutions Product Brochure(产品手册)、5G Solutions Catalog(产品手册)、Anritsu and Polar Instrument Solution for Delta-L 4.0 Measurement Based on Atlas SI Software with Anritsu 4-Port Benchtop VNAs Solution Flyer(产品手册)、VNA Fundamentals Poster(产品手册)、ShockLine Vector Network Analyzer Family Product Brochure(产品手册)
注:以上内容与指标取自安立官网该产品详情页。
