横河测试测量 YOKOGAWA
信号源测量单元 GS610
GS610是一台高精度、高性能的可编程电压/电流源，具有电压/电流生成和测量功能。最大输出电压和电流分别为110V和3.2A。由于GS610可以作为电流“输出”或电流“吸入”使用，可以实现在较宽范围上的基本电气特性的评估。
产品简介
USB存储 / V/I曲线追踪器 / 任意波形 / 波形复制
官方定位：GS610是一台高精度、高性能的可编程电压/电流源，具有电压/电流生成和测量功能。最大输出电压和电流分别为110V和3.2A。由于GS610可以作为电流“输出”或电流“吸入”使用，可以实现在较宽范围上的基本电气特性的评估。
核心参数
• 基本精度：±0.02%(DC电压生成)
• 电压生成/测量范围：200mV~110V 电流生成/测量范围：20µA~3.2A
• 最大输出电流：±3.2A&(在±12V或更低输出电压) ±2A(在±30V或更低输出电压) ±1A(在±60V或更低输出电压 ±0.5A(在±110V或更低输出电压)
• 电压的零位发生 - 低阻抗：限流器被设置为指定的值。- 高阻抗：限流器被设置为量程的0.5%。
• 电流的零位发生 - 低阻抗：限压器被设置为量程的0.5%。- 高阻抗：限压器被设置为指定的值。
• 信号名称：功能
• TRIG IN：触发输入
• SWEEP START IN：扫描启动输入
• OUTPUT：继电器控制输入
• ZERO：零位发生控制输入
产品特点
• “输出”和“吸入”运行最大可至110V/3.2A(四象限操作)
• 基本精度：±0.02%(DC电压生成)
• 扫描输出最高100-µ间隔
• 随附丰富的扫描模式(线性、对数和任意)
• 在内部存储器中最多可存储65535点发生源测量数据
• 使用Web服务器功能的远程控制和FTP(选件)
该信号源测量单元可全面执行您的高容量需求，包括远程控制和简单易用的文件操作。
电压/电流生成和测量量程
“输出”运行(电流输出)和“吸入”运行(电流吸入)的四维运行可高达110V、3.2A和60W。
输出和测量分辨率是5.5位。
电压生成/测量范围：200mV~110V 电流生成/测量范围：20µA~3.2A
最大输出电流：±3.2A&(在±12V或更低输出电压) ±2A(在±30V或更低输出电压) ±1A(在±60V或更低输出电压 ±0.5A(在±110V或更低输出电压)
生成和测量功能
• 电压生成/电流测量(VS/IM)；
• 电压生成/电压测量(VS/VM)；
• 电流生成/电压测量(IS/VM)；
• 电流生成/电流测量(IS/IM)；
• 电压生成(VS)；
• 电流生成(IS)；
• 电阻测量(VS/IM或IS/VM)
GS610由恒流源、恒压源、电压计和电流计组成。各功能可以组合为大量的操作模式。操作模式：
此外，使用二线系统或四线系统的控制和测量可以通过内部切换本地感测和远程感测来实现。
多种操作模式
GS610的电压/电流发生部分以DC发生模式或脉冲发生模式工作。四种操作模式 - 持续输出、线性扫描、对数扫描和程序扫描 - 对每种发生模式都可用。在程序扫描模式中，用户可以定义任意扫描模式。在各扫描模式下，输出电平的最小变化间隔为100µs。DC输出模式
脉冲输出模式
发生和测量时间
发生源测量周期(发生源&测量，最小1ms) 如下图所示，GS610能够在任何操作模式下将发生和测量同步。在一个相对于内部/外部触发的发生源延迟后，发生开始启动。然后，在发生源电平稳定以后(测量延迟)，在指定的积分时间内执行测量。当通过施加脉冲后等待负载响应来进行测量时，该功能是必要的。发生源测量周期是信号发生和测量的最小单元。GS610上的发生源/测量操作(发生源测量周期)最小1ms。
使用扫描操作的差分测量
扫描操作可用来进行两次测量，然后确定两次测量之间的差异。当扫描数据1的发生源值建立时，执行第一次测量。当扫描数据2的发生源值建立时，执行第二次测量。通过第一次测量值减去第二次测量值，来确定差异。在很短的时间内进行两次测量，消除了偏移波动的影响，可获得高度精确的测量。此外，通过施加具有同等幅度但极性相反的电压(发生源1 = -1×发生源2)，可以消除连接点处热电动势造成的偏移误差的影响。
电压和电流的零位发生功能
GS610的零位发生功能可以生成电压/电流零位值，以及高低阻抗之间的输出条件的切换。在零位发生条件下，在输出继电器开启时，可以停止负载的电压或电流供应。此功能可避免因输出继电器的颤震和触点寿命而引发的问题，缩短了输出的打开/关闭的操作时间。
电压的零位发生 - 低阻抗：限流器被设置为指定的值。- 高阻抗：限流器被设置为量程的0.5%。
电流的零位发生 - 低阻抗：限压器被设置为量程的0.5%。- 高阻抗：限压器被设置为指定的值。

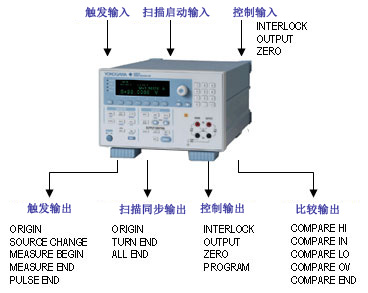

外部输入/输出和同步操作
GS610有多种外部输入/输出接口。指示发生和测量时间的触发器输入/输出信号、输出继电器开/关控制信号、零位发生开/关控制信号和比较器判断结果输出等信号，可以从BNC和多核接口中输入/输出。此外，多个GS610可以通过使用BNC电缆将一个GS610触发器输出简单连接到另一个GS610触发器输入上来实现同步。(接口类型的外部视图，可参见第7页的“后面板”章节。)
• 信号名称：功能
• TRIG IN：触发输入
• SWEEP START IN：扫描启动输入
• CTRL IN：INTERLOCK / 联锁输入
• OUTPUT：继电器控制输入
• ZERO：零位发生控制输入
• TRIG OUT：ORIGIN / 触发器输出
• SOURCE CHANGE：发生源变化时间输出
• MEASURE BEGIN：测量启动时间输出
• MEASURE END：测量结束时间输出
• PULSE END：脉冲下降沿时间输出
• SWEEP SYNC OUT：ORIGIN / 扫描同步输出
• TURN END：扫描1圈结束时间输出
• ALL END：所有扫描结束时间输出
• CTRL OUT：INTERLOCK / 联锁自始至终输出
• OUTPUT：继电器状态输出
• ZERO：零位发生状态输出
• PROGRAM：可编程输出
• COMPARE HI：比较结果输出，高
• COMPARE IN：比较结果输出，中
• COMPARE LO：比较结果输出，低
• COMPARE OV：比较结果输出，超量程
• COMPARE END：比较结束
Tm Gs610 10

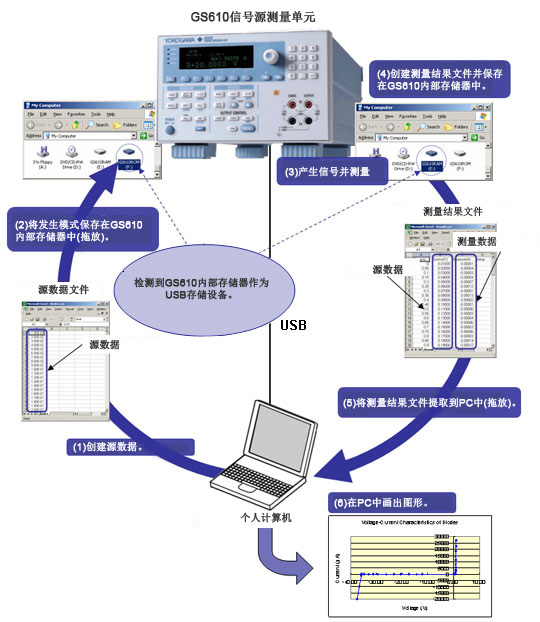

带USB存储功能的简单文件操作
当GS610信号源测量单元经由USB连接到PC时，PC将GS610内部存储器视为USB存储设备。通过在通用工作表应用(1)中创建GS610发生模式，并拖放模式文件(2)，可将模式文件方便地存储到GS610内部存储器中。GS610根据写入该文件中的发生模式来扫描电压或电流电平，在适当的点(3)测量负载电流或负载电压，并将结果存储进GS610内部存储器(4)中。绝不需要繁琐的编程或安装专门的软件程序(5)和(6)。
Tm Gs610 11
用户定义运算功能
可通过组合特定的运算符，在GS610上执行用户自定义运算。它可以使用表达式来执行测量值的线性转换、计算功率、从当前测量值计算下一个生成值，以及执行发生数据的实时运算。表达式通过使用PC上的文本编辑器来创建，并经由USB存储到GS610内部存储器中。
以太网接口(/C10选件)
• 远程控制 / 在浏览器上显示GS610的前面板图像，即可远程控制GS610。
• 文件传输 / 可将GS610内部存储器作为PC文件服务器进行处理。输出模式可以传输到GS610内部存储器中，可以在PC中加载测量结果数据。
命令控制功能
使用类似于GP-IB或RS232命令的命令来控制GS610。最多可连接5个客户端到GS610。

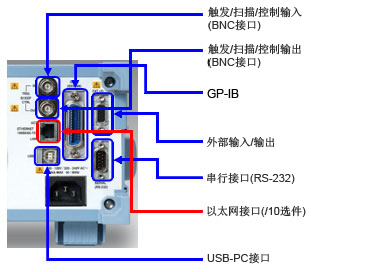

后面板
• 触发/扫描/控制输入(BNC接口) / 选择触发输入、扫描启动输入或控制输入。
• 触发/扫描/控制输出(BNC连接器) / 选择触发输出、扫描启动输出或控制输出。
• GP-IB / 用于通过PC远程控制GS610的接口(IEEE 488 兼容)。
• 外部输入/输出 / 与其它设备的同步控制信号以及比较器判断结果输出。
• 串行(RS-232)
• 以太网(/C10选件) / 符合100BASE-TX/10BASE-T。可用于执行FTP文件传输。
• USB-PC连接 / 用于连接到PC上，并使GS610内部存储器作为USB存储设备进行操作。
Tm Gs610 15
