CT1000S 有源电流探头|横河测试测量 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
横河测试测量 YOKOGAWA

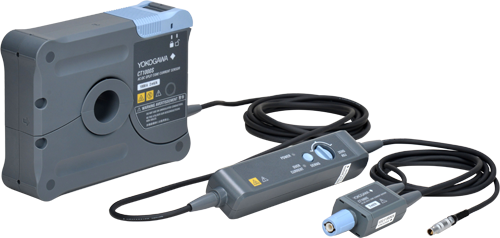

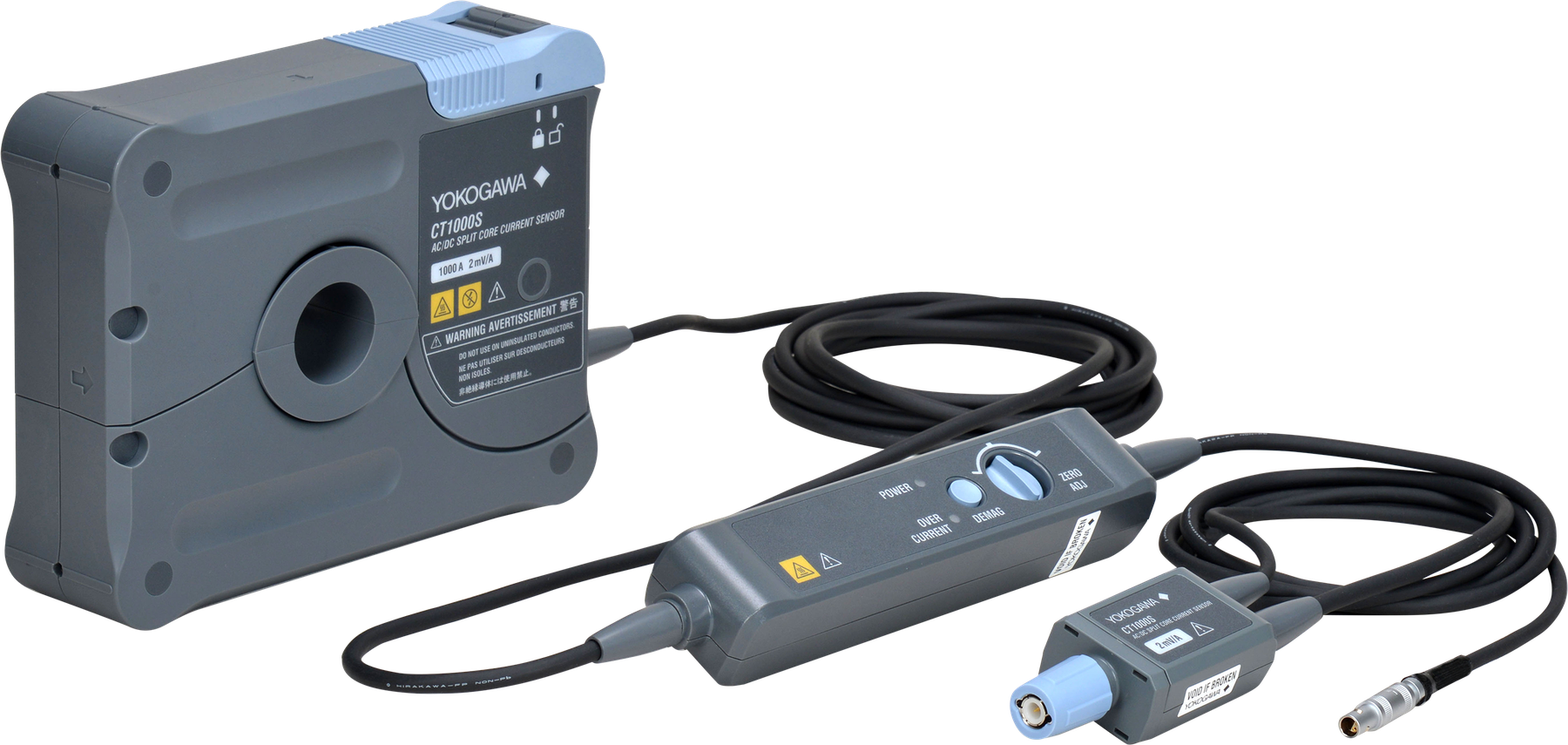

高性能电流传感器 CT1000S
再现性 – CT1000S保留了传统的贯通式CT外形，通过本体和测量电缆的轴位置固定和锁定功能，提高了在有限环境中的测量再现性。
产品简介
抗噪性 – 采用贯通式CT中所用的高性能屏蔽技术来提高抗噪性。即使在逆变器、电机等噪音较大的测量环境中，也能实现高精度测量。
AC/DC开合式电流传感器提供可靠的功率和效率测量，而且使用简单，能最大限度地节省工程师的宝贵时间。
官方定位：再现性 – CT1000S保留了传统的贯通式CT外形，通过本体和测量电缆的轴位置固定和锁定功能，提高了在有限环境中的测量再现性。
核心参数
• 主单元 1：锁定杆 子单元 2：电源指示灯 3：过电流指示灯 4：消磁按钮 5：调零旋钮 IV 单元 6：输出端子 供电电源 7：电源连接端子 电缆 8：电缆长度 可选长度：3米、5米、10米
• 工作温度范围 | 主单元：－40℃〜85℃ / 子单元:5℃〜40℃ / IV 单元:5℃〜40℃ | －40℃〜85℃ | 10℃〜50℃ | 0℃〜40℃
• *1：使用电流传感器电源适配器761961时，/PD2选项和/EX1至/EX6选项必须安装在WT1800R中。
产品特点
在功率和波形测量中发挥重要作用
1000A大电流300KHz高带宽
主单元 1：锁定杆 子单元 2：电源指示灯 3：过电流指示灯 4：消磁按钮 5：调零旋钮 IV 单元 6：输出端子 供电电源 7：电源连接端子 电缆 8：电缆长度 可选长度：3米、5米、10米
高带宽下的稳定测量 随着高频测量中功率因数的降低，相位误差对功率值的影响也随之增加。要对使用高频开关控制运行的逆变器等设备进行准确、稳定的测量，需要能够测量高带宽的电流传感器。
出色的抗噪性，即使在重度噪声环境中也能实现高精度测量。轴位置固定夹具可抑制测量线的晃动，减少对测量值的影响。主单元可用螺丝固定，通过稳定的测量提高再现性。
*用于波形测量

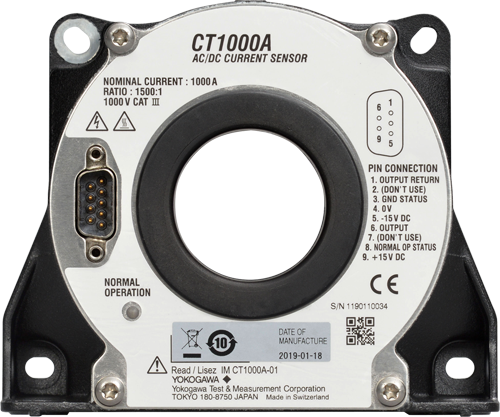

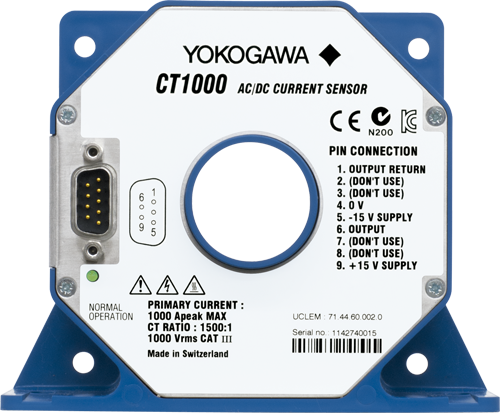

• 型号：CT1000S / CT1000A / CT1000 / 701931*
• 额定电流：1000Arms / 1000Arms / 1000Apeak / 500Arms
• 精度（50/60Hz）：±（读数的 0.2% ＋f.s. 的0.01%） / ±（读数的 0.04% ＋ 30μA） / ±（读数的 0.05% ＋ 30μA） / 500A以内：读数的±1% ±5mV 500A ~ 700Apeak：读数的±2% (振幅精度)
• 带宽（－３㏈）：DC~300kHz / DC~2MHz
• 工作温度范围：主单元 :－40℃〜85℃ / 子单元:5℃〜40℃ / IV 单元:5℃〜40℃ / －40℃〜85℃ / 10℃〜50℃ / 0℃〜40℃
• 工作湿度范围：20℃〜80% RH /（无结露） / 80%RH /（无结露）
• 尺寸 /（W×H×D）㎜：主单元 :190×153×52 / 子单元:177.5×33×41 / IV 单元:60×24×40 / 128×106×54 / 128×106×60 / 传感器：176×69×27 / 端子：27×55×18
• 一次电流孔直径：直径52mm / 直径38.2mm / 直径30mm / 直径20mm
• 电源电压：±12V / ±15V / ±15V / ±12V
• 消耗电流：±0.8A（最大） / 约（120mA + 输出电流） / 约（150mA + 输出 电流） / 580mA（最大）
• 输出：2mV/A / 一次侧为额定电流1000A时输出666.6mA / 0.01V/A
• 端子类型：BNC / D-sub 9针 / BNC

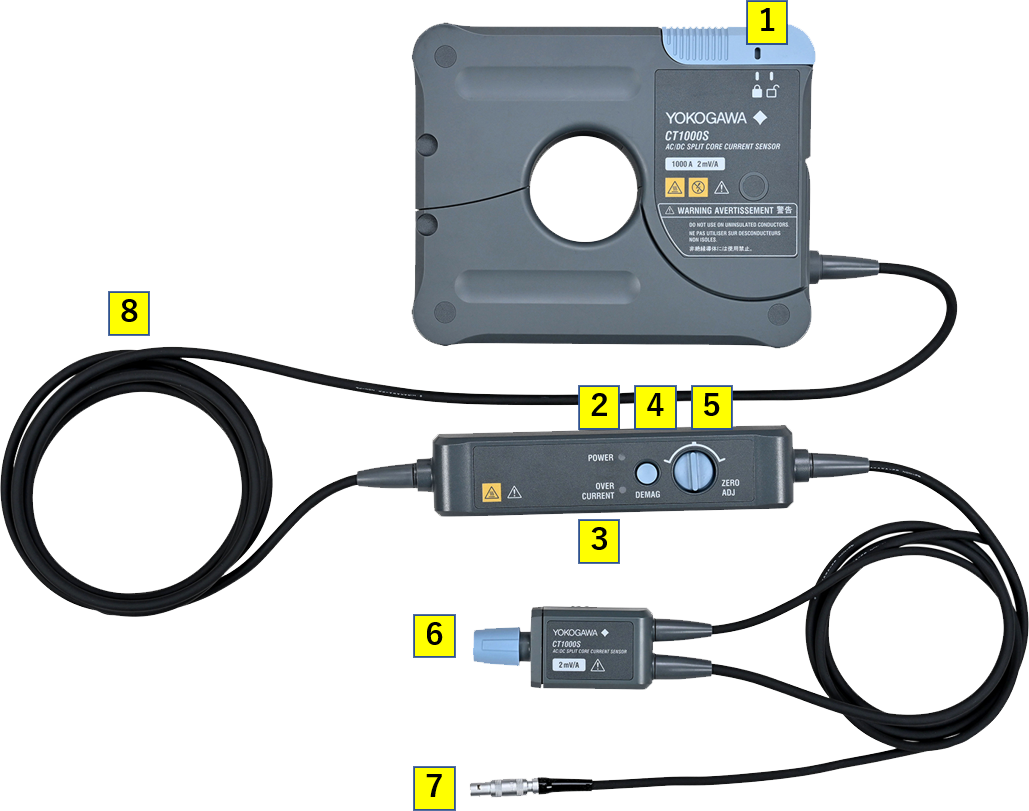

Measure large currents with high precision without cutting the measurement cable

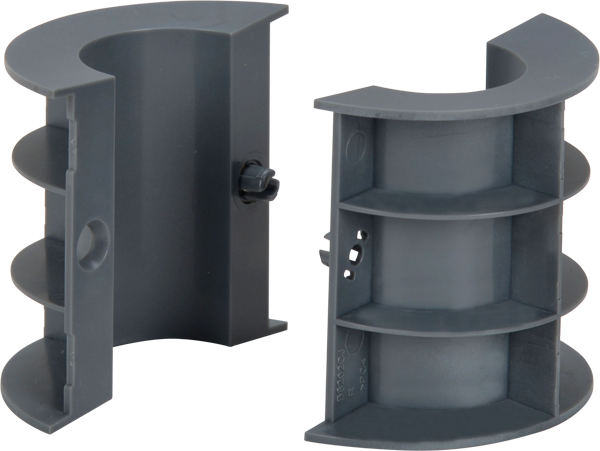

Conductor position adjuster

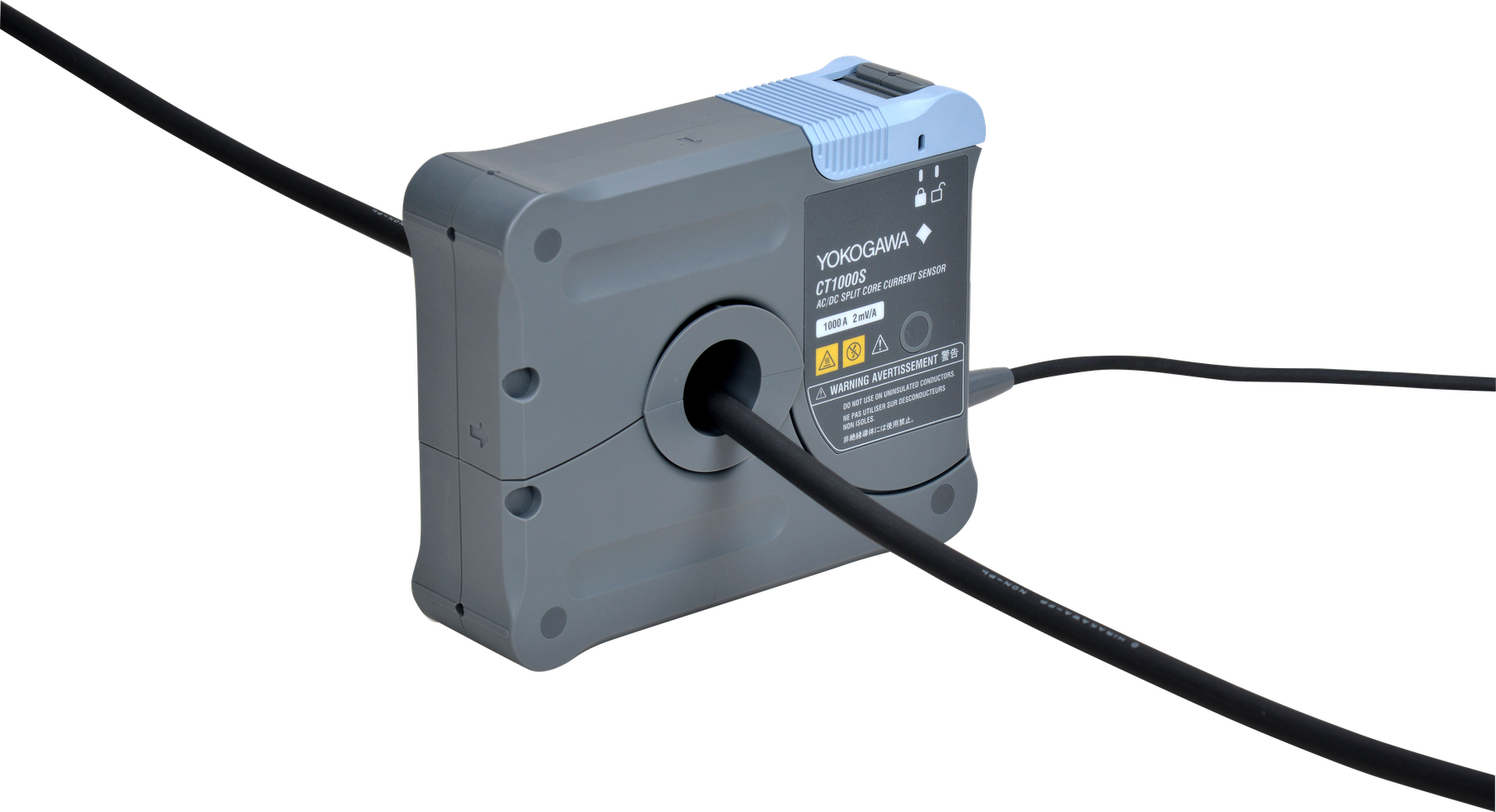

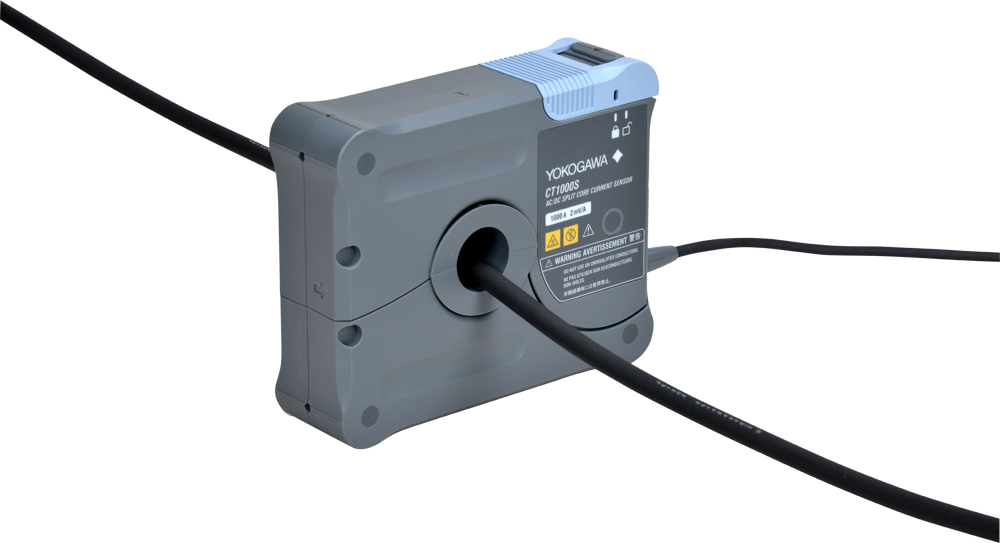

CT1000s with measurement cable

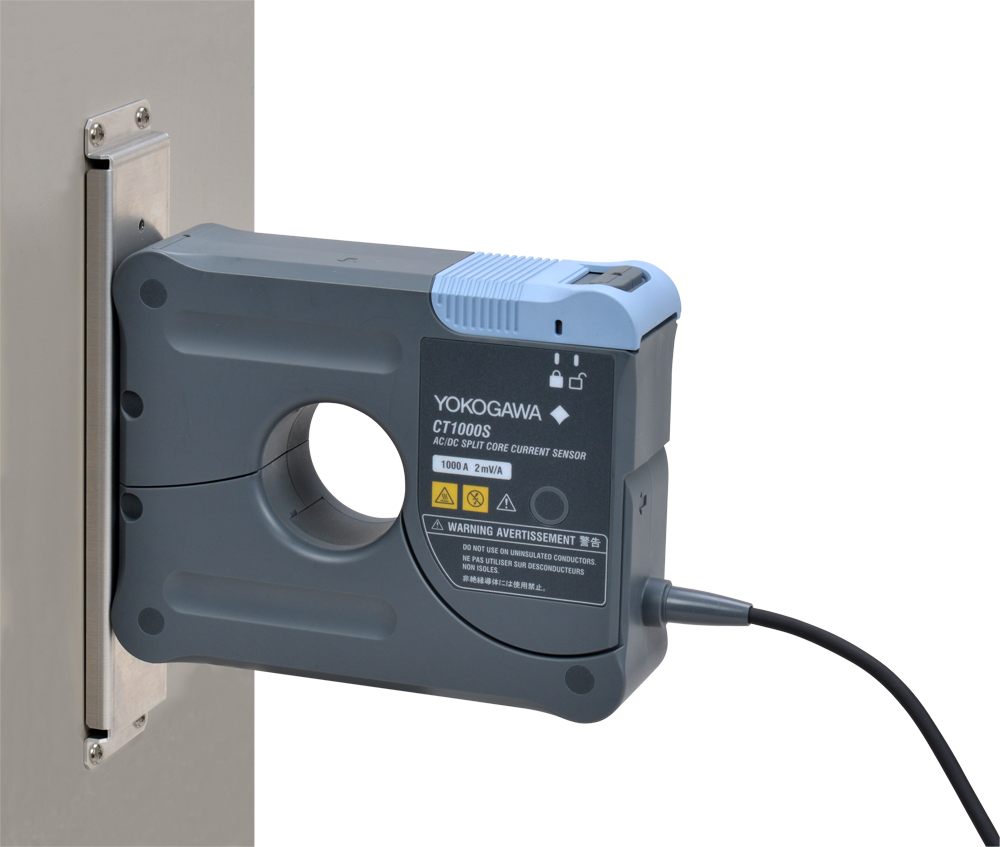

AC/DC split core current sensor mounting
与测量仪器组合使用

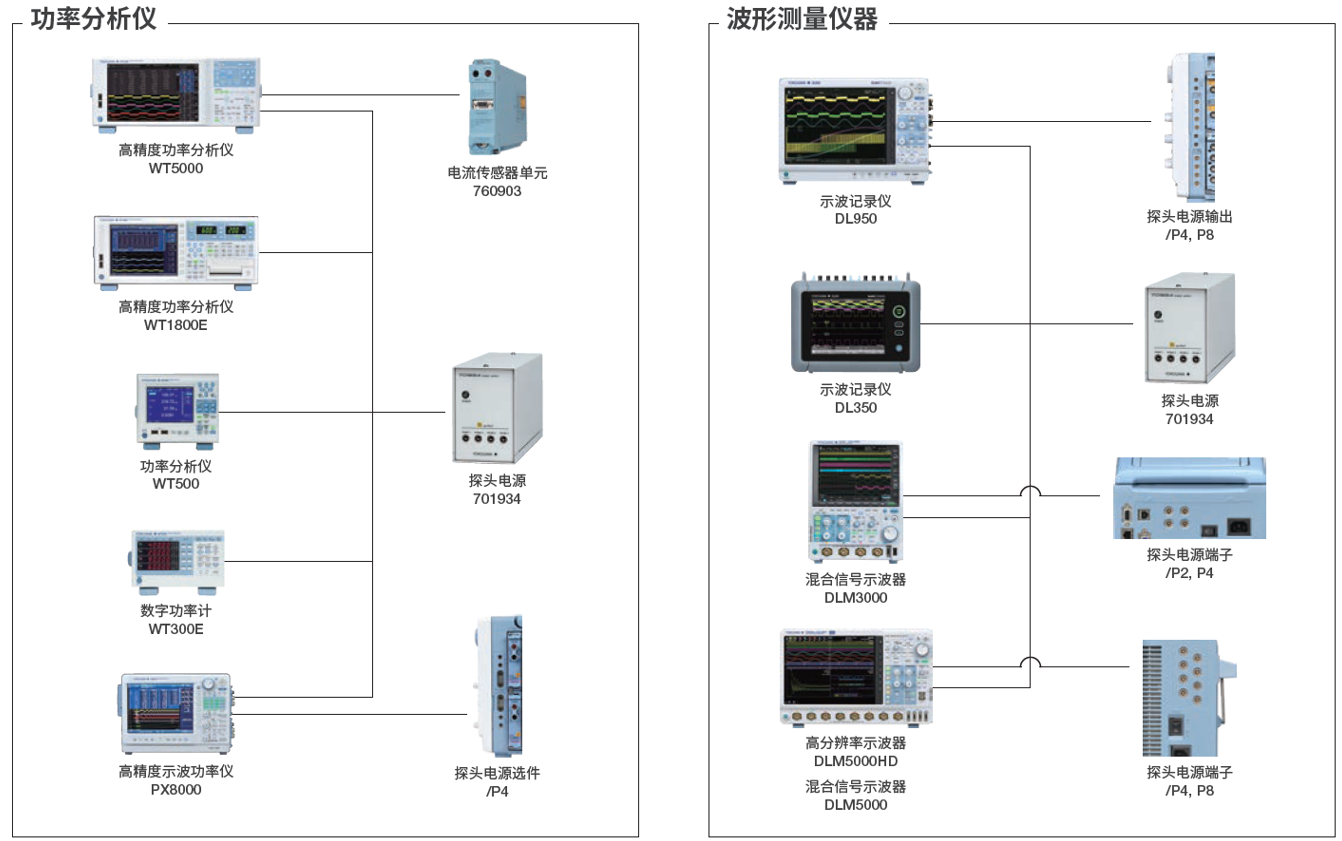

使用AC/DC开合式电流传感器时测量仪器和电源的组合示例
Examples of instrument and power supply combinations when using an AC/DC split core current sensor
与WT1800R配合使用
电流传感器电源适配器 761961允许高性能功率分析仪 WT1800R的电源选件（/PD2）为CT1000S供电。一台WT1800R最多可使用六台CT1000S。这消除了对外部探头电源的需求，从而减少了布线，并将仪器与电源集成在一起，即使在恶劣的噪声环境中也能抑制噪声并确保可靠的测量。

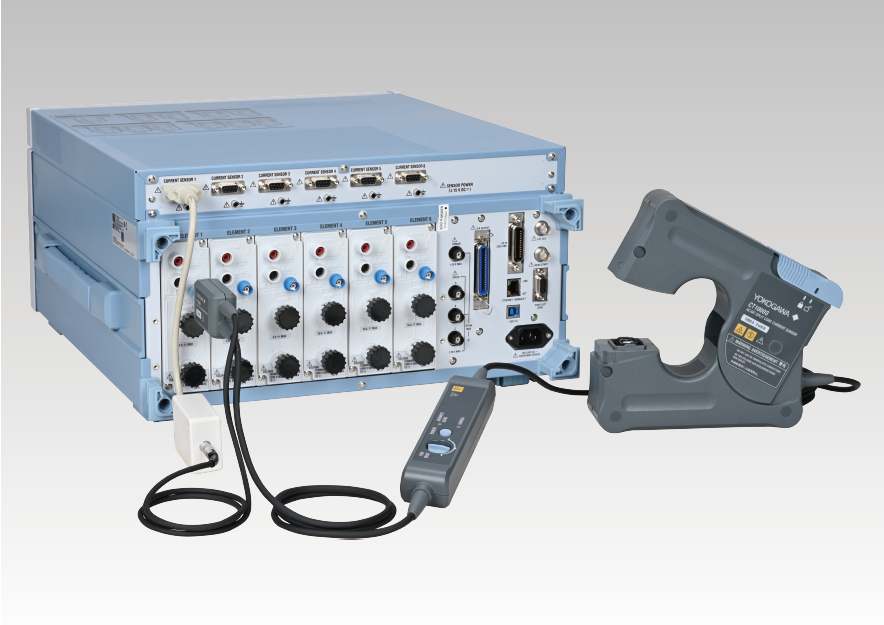

WT1800R 与 CT1000S*1 连接
电流传感器电源适配器 761961
*1: 使用电流传感器电源适配器761961时，/PD2选项和/EX1至/EX6选项必须安装在WT1800R中。
Connection of the WT1800R with the CT1000S

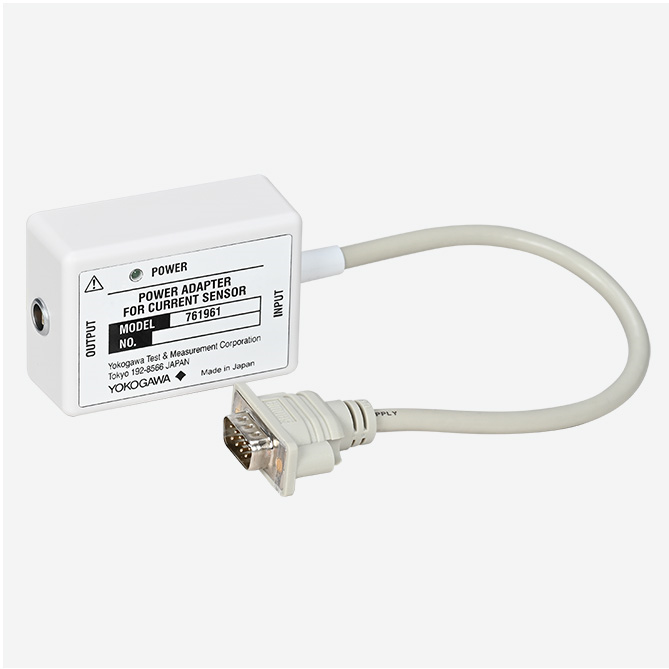

761961 Power Adapter for Current Sensor

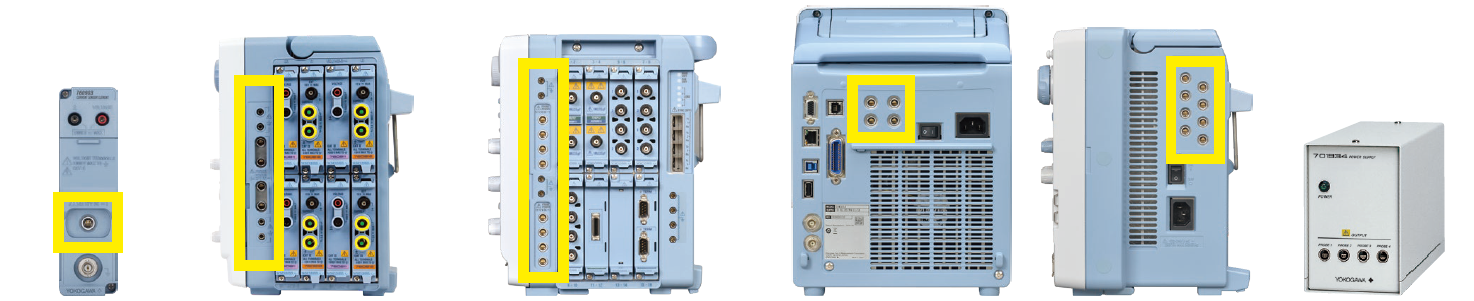

电源和可用传感器数量
• 型号：760903 / PX8000 / P4 / DL950 / P4 / DL950 / P8 / DLM3000 / P2, /P4 / DLM5000HD / DLM5000 / P4, /P8 / 701934
• 额定电流：±12 V / ±0.8 A / ±12 V / ±1A / 共4通道 / ±12 V / ±2.4 A / 共4通道 / ±12 V / ±2.4 A×2 / 共4通道 × 2 / ±12 V / ±1.2 A / 共4通道 / ±12 V / ±2.0 A / 共8通道 / ±12 V / ±2.5 A / 共4通道
• 可用CT1000S的数量 / *最大负荷时±0.8A/台 / ×1 / ×1 / ×3 / ×3 / ×3 / ×1 / ×2 / ×3
资源下载
详细指标请见 高性能电流传感器 CT1000S 详细指标页。
横河测试测量 · onetest 仪器资源库
横河测试测量 YOKOGAWA
高性能电流传感器 CT1000S 详细指标
高性能电流传感器 CT1000S（探头）关键指标汇总。数据整理自厂商官方产品页与手册资料。
产品简介
抗噪性 – 采用贯通式CT中所用的高性能屏蔽技术来提高抗噪性。即使在逆变器、电机等噪音较大的测量环境中，也能实现高精度测量。
AC/DC开合式电流传感器提供可靠的功率和效率测量，而且使用简单，能最大限度地节省工程师的宝贵时间。
详细指标
在功率和波形测量中发挥重要作用
• 1000A大电流300KHz高带宽
• 主单元 1：锁定杆 子单元 2：电源指示灯 3：过电流指示灯 4：消磁按钮 5：调零旋钮 IV 单元 6：输出端子 供电电源 7：电源连接端子 电缆 8：电缆长度 可选长度：3米、5米、10米
• 高带宽下的稳定测量 随着高频测量中功率因数的降低，相位误差对功率值的影响也随之增加。要对使用高频开关控制运行的逆变器等设备进行准确、稳定的测量，需要能够测量高带宽的电流传感器。
• 出色的抗噪性，即使在重度噪声环境中也能实现高精度测量。轴位置固定夹具可抑制测量线的晃动，减少对测量值的影响。主单元可用螺丝固定，通过稳定的测量提高再现性。
• *用于波形测量
• 型号：CT1000S / CT1000A / CT1000 / 701931*
• 额定电流：1000Arms / 1000Arms / 1000Apeak / 500Arms
• 精度（50/60Hz）：±（读数的 0.2% ＋f.s. 的0.01%） / ±（读数的 0.04% ＋ 30μA） / ±（读数的 0.05% ＋ 30μA） / 500A以内：读数的±1% ±5mV 500A ~ 700Apeak：读数的±2% (振幅精度)
• 带宽（－３㏈）：DC~300kHz / DC~2MHz
• 工作温度范围：主单元 :－40℃〜85℃ / 子单元:5℃〜40℃ / IV 单元:5℃〜40℃ / －40℃〜85℃ / 10℃〜50℃ / 0℃〜40℃
• 工作湿度范围：20℃〜80% RH /（无结露） / 80%RH /（无结露）
• 尺寸 /（W×H×D）㎜：主单元 :190×153×52 / 子单元:177.5×33×41 / IV 单元:60×24×40 / 128×106×54 / 128×106×60 / 传感器：176×69×27 / 端子：27×55×18
• 一次电流孔直径：直径52mm / 直径38.2mm / 直径30mm / 直径20mm
• 电源电压：±12V / ±15V / ±15V / ±12V
• 消耗电流：±0.8A（最大） / 约（120mA + 输出电流） / 约（150mA + 输出 电流） / 580mA（最大）
• 输出：2mV/A / 一次侧为额定电流1000A时输出666.6mA / 0.01V/A
• 端子类型：BNC / D-sub 9针 / BNC
与测量仪器组合使用
使用AC/DC开合式电流传感器时测量仪器和电源的组合示例
与WT1800R配合使用
• 电流传感器电源适配器 761961允许高性能功率分析仪 WT1800R的电源选件（/PD2）为CT1000S供电。一台WT1800R最多可使用六台CT1000S。这消除了对外部探头电源的需求，从而减少了布线，并将仪器与电源集成在一起，即使在恶劣的噪声环境中也能抑制噪声并确保可靠的测量。
• WT1800R 与 CT1000S*1 连接
• 电流传感器电源适配器 761961
• *1: 使用电流传感器电源适配器761961时，/PD2选项和/EX1至/EX6选项必须安装在WT1800R中。
电源和可用传感器数量
• 型号：760903 / PX8000 / P4 / DL950 / P4 / DL950 / P8 / DLM3000 / P2, /P4 / DLM5000HD / DLM5000 / P4, /P8 / 701934
• 额定电流：±12 V / ±0.8 A / ±12 V / ±1A / 共4通道 / ±12 V / ±2.4 A / 共4通道 / ±12 V / ±2.4 A×2 / 共4通道 × 2 / ±12 V / ±1.2 A / 共4通道 / ±12 V / ±2.0 A / 共8通道 / ±12 V / ±2.5 A / 共4通道
• 可用CT1000S的数量 / *最大负荷时±0.8A/台 / ×1 / ×1 / ×3 / ×3 / ×3 / ×1 / ×2 / ×3
手册与资料
说明
以上指标摘自厂商官方产品页与公开手册，若与随机文件不一致，以随箱文件为准。
