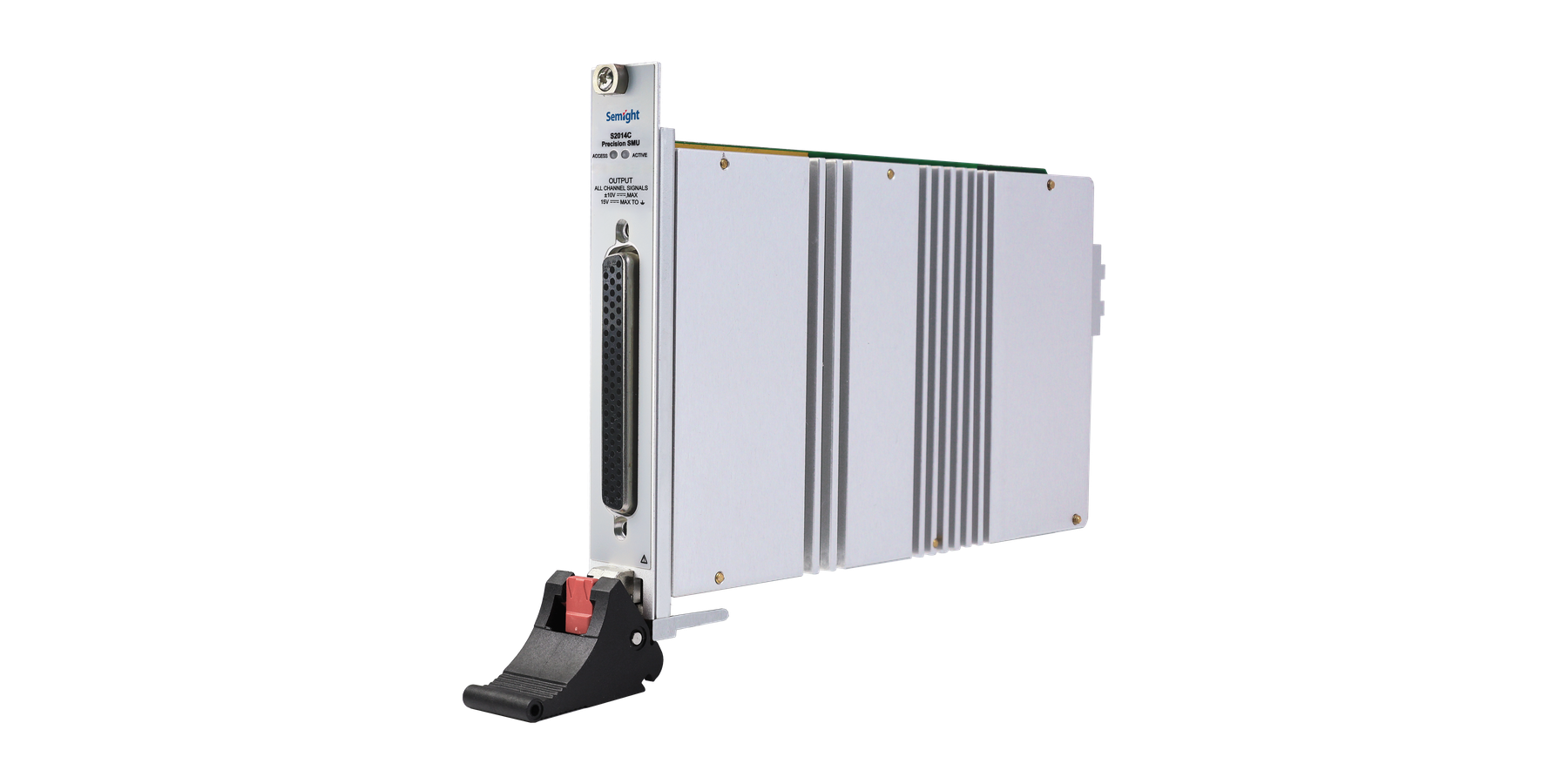

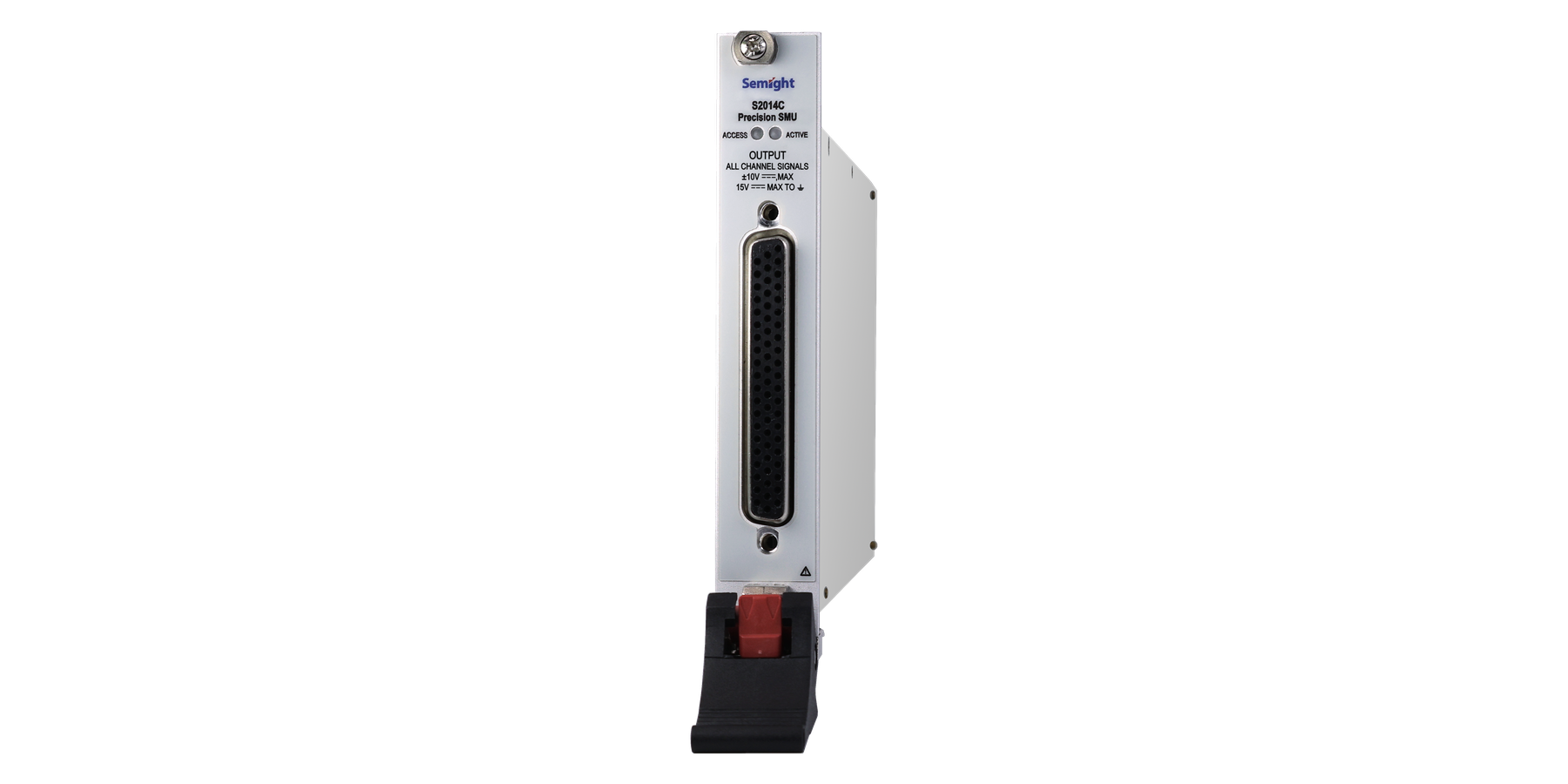

PXIe精密源表 S2014C
联讯仪器S2014C 结构紧凑、经济高效的12通道 PXIe 电源/测量单元，能够同时输出和测量电压和电流，最大±10V、±50 mA（直流/脉冲）输出，支持传统 SCPI 命令，让测试代码迁移变得轻松快捷，支持现有大厂PXIe 机箱，可支持多卡同步，集成到生产测试系统中使用，以提高系统的测试效率并降低成本。
产品简介
联讯仪器S2014C 结构紧凑、经济高效的12通道 PXIe 电源/测量单元，能够同时输出和测量电压和电流，最大±10V、±50 mA（直流/脉冲）输出，支持传统 SCPI 命令，让测试代码迁移变得轻松快捷，支持现有大厂PXIe 机箱，可支持多卡同步，集成到生产测试系统中使用，以提高系统的测试效率并降低成本。
核心参数
• 高量程、高速测量：±10 V、±50 mA（直流/脉冲）1pA/1μV分辨率，最大采样率1MS/s
• 12通道源表：综合四象限电压源电流源和测量功能
• Adaptive PFC系统：支持修改APFC参数
• 传感模式：支持2线或4线（远程传感）连接
功能与优势

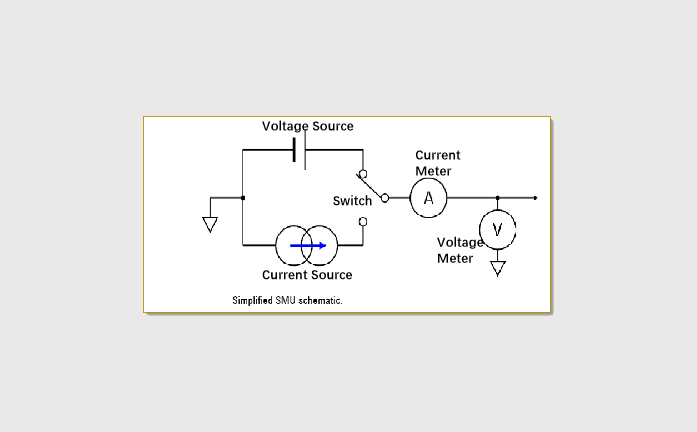

5功能于一身
• 电压源，电流源，电流表，电压表，电子负载

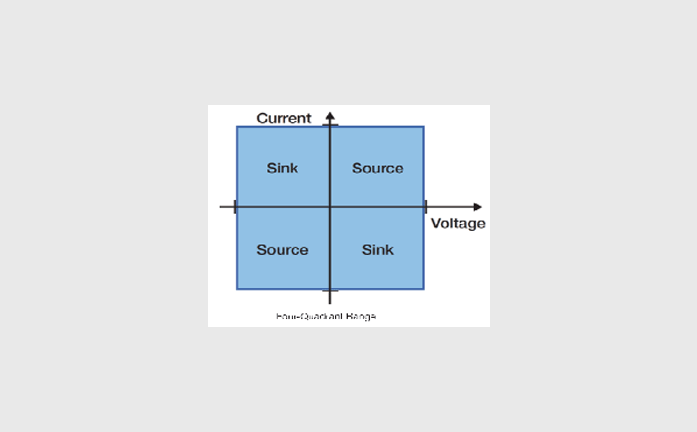

• 一、三象限为源：输出V/I的实际极性跟随源设定；
• 二、四象限为负载：CC和CV配合，当负载用时，负载设定极性与源极性相反；
可测试各种设备

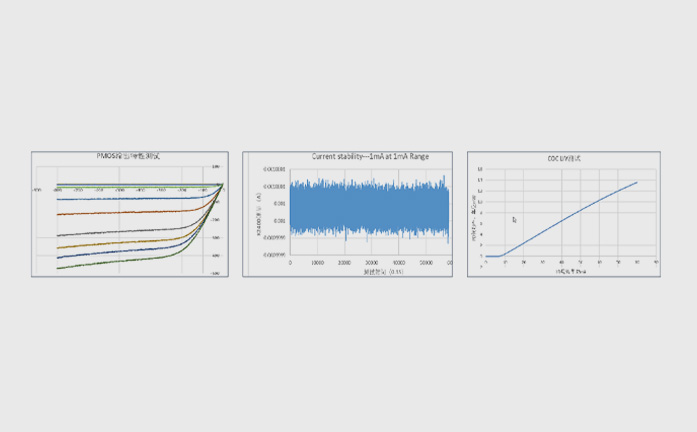

捕获更多的测量数据
• 6 位半的数字分辨率: 精度相当于6 位半数字万用表；
• 1 pA / 1 μV分辨率: 设置与测量极佳的灵敏度；
• 1M点/秒: 提供高速测量，可以快速设置/数字化率于任意波形发生器/列表扫描；

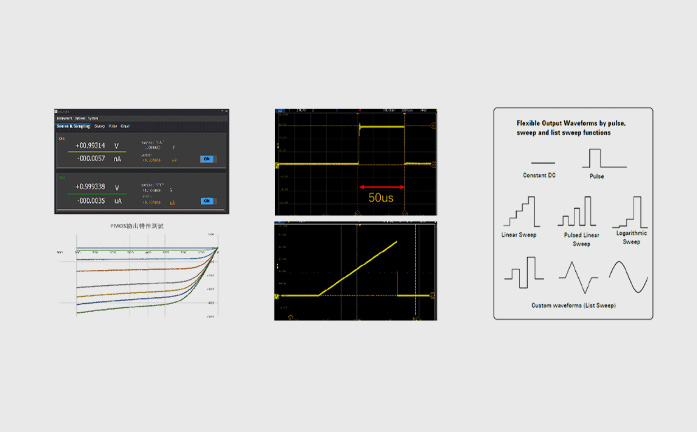

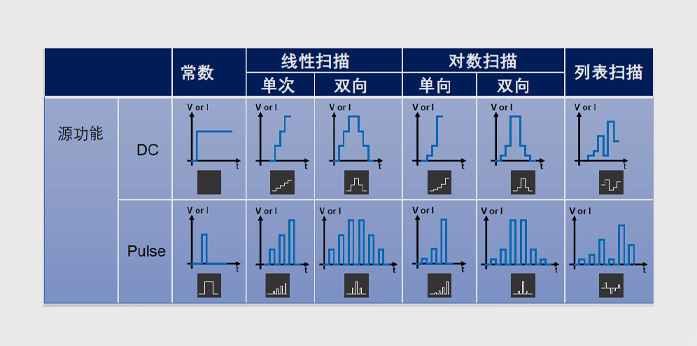

丰富的扫描功能
典型应用场景
面向ATE 集成、产线测试、自动化测试等应用场景。
• ATE 集成
• 产线测试
• 自动化测试
资源下载
• 官网「资源下载 / 支持文档」提供软件与文档，详见官方产品页。
• S2014C 详细指标见 S2014C 详细指标页。
注：以上内容与指标取自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册。
联讯仪器 · onetest 仪器资源库
联讯仪器 Semight
PXIe精密源表 S2014C 详细指标
联讯仪器S2014C 结构紧凑、经济高效的12通道 PXIe 电源/测量单元，能够同时输出和测量电压和电流，最大±10V、±50 mA（直流/脉冲）输出，支持传统 SCPI 命令，让测试代码迁移变得轻松快捷，支持现有大厂PXIe 机箱，可支持多卡同步，集成到生产测试系统中使用，以提高系统的测试效率并降低成本。
产品简介
联讯仪器S2014C 结构紧凑、经济高效的12通道 PXIe 电源/测量单元，能够同时输出和测量电压和电流，最大±10V、±50 mA（直流/脉冲）输出，支持传统 SCPI 命令，让测试代码迁移变得轻松快捷，支持现有大厂PXIe 机箱，可支持多卡同步，集成到生产测试系统中使用，以提高系统的测试效率并降低成本。
技术指标
电压源设置和测量分辨率/精度
• 电压精度：量程 ±10 V；设置分辨率 1 μV；精度 0.02% +500 μV；典型噪声 100 μV
• 电压精度：量程 ±6V；设置分辨率 1 μV；精度 0.02% +300 μV；典型噪声 50 μV
• 温度系数：±(0.15×精度指标)/℃(0℃-18℃，28℃-50℃)
• 通道[3]：CH1到CH12
• 过冲：<±0.1%(典型值，Normal，步进是范围的10%至90%，满量程点，电阻性负载测试)
• 噪声 10Hz-20MHz：<3 mVrms，10 V电压源，50 mA电阻负载
电流源设置和测量分辨率/精度
• 量程：±50 mA；分辨率 10 nA；精度 0.05%+12μA；典型噪声 1 μA
• 量程：±10 mA；分辨率 10 nA；精度 0.05%+2μA；典型噪声 100 nA
• 量程：±1 mA；分辨率 1 nA；精度 0.05%+200nA；典型噪声 10 nA
• 量程：±100 μA；分辨率 100 pA；精度 0.05%+20nA；典型噪声 1 nA
• 量程：±10 μA；分辨率 10 pA；精度 0.05%+2nA；典型噪声 100 pA
• 量程：±1 μA；分辨率 1 pA；精度 0.05%+300pA；典型噪声 50 pA
• 温度系数：±(0.15 × 精度指标)/°C (0℃-18℃,28℃-50℃)
• 通道：CH1到CH12
• 过冲：<±0.1% (典型值，Normal,步进是范围的 10% 至 90%，满量程点，电阻性负载测试)
电阻测量分辨率/精度(4线)
• 量程：100 Ω；显示分辨率 100 μΩ；默认测试电流 10 mA；典型精度 0.09%+30 mΩ
• 量程：1 KΩ；显示分辨率 1 mΩ；默认测试电流 1 mA；典型精度 0.09%+300 mΩ
• 量程：10 KΩ；显示分辨率 10 mΩ；默认测试电流 100 μA；典型精度 0.09%+3 Ω
• 量程：100 KΩ；显示分辨率 100 mΩ；默认测试电流 10 μA；典型精度 0.09%+30 Ω
• 量程：1 MΩ；显示分辨率 1 Ω；默认测试电流 1 μA；典型精度 0.1%+300 Ω
• 量程：10 MΩ；显示分辨率 10 Ω；默认测试电流 100 nA；典型精度 0.37%+3 KΩ
• 量程：100 MΩ；显示分辨率 100 Ω；默认测试电流 10 nA；典型精度 3.07%+30 KΩ
• 温度系数：±(0.15×精度指标)/℃(0℃-18℃，28℃-50℃)
• 手动电流源电阻测量 (四线)：总体误差=测量电压/电流源设定电流=电阻读数x(电压源量程的增益误差百分比+电流表量程的增益误差百分比+电流源量程偏置误差/设定电流)+(电压源量程偏置误差/设定电流值) 示例：电流源设定电流=10mA 电压测量量程=6V 总体误差=(0.02%+0.05%+2μA/10mA)+(300μV/10mA) ≈0.09%+30mΩ
输出建立时间
• 10 V：Fast[5] <40 μs；Normal <100 μs；Slow <200 us；测试条件 在开路空载条件下，达到距离最终值0.1%以内所需的时间，步进是范围10%至90%。
• 6 V：Fast[5] <40 μs；Normal <100 μs；Slow <200 μs；测试条件 在开路空载条件下，达到距离最终值0.1%以内所需的时间，步进是范围10%至90%。
• 50 mA~100μA：Fast[5] <90 μs；Normal <150 μs；Slow <220 μs；测试条件 在normal条件满载下，电压输出达到6V。达到距离最终值0.1%以内所需的时间，步进是范围10%至90%。
• 10 μA：Fast[5] <0.5 ms；Normal <1 ms；Slow <2 ms；测试条件 在normal条件满载下，电压输出达到6V。达到距离最终值0.1%以内所需的时间，步进是范围10%至90%。
• 1 μA：Fast[5] <0.5 ms；Normal <1 ms；Slow <2 ms；测试条件 在normal条件满载下，电压输出达到6V。达到距离最终值0.1%以内所需的时间，步进是范围10%至90%。
指标适用条件
[1]请勿将Guard端子接到任何输出，包括短接到机箱地或是输出LO，否则会损坏仪表
[2]精度计算示例：测试10V量程1V输出的精度，则允差为：
[3]所有通道输出与大地电气隔离，但各通道输出共地(LO)
[1]输出转换速率：Fast, Normal, Slow。用户可自行根据负载特性调节APFC参数以获得合适的建立时间或稳定性。
[2]Fast模式在不同的量程或负载条件下输出可能会出现较大过冲，过冲敏感设备建议用normal或者Slow模式。
资源下载
• S2014C 产品介绍见 S2014C 产品介绍页。
说明
以上指标摘自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册；若与随机文件不一致，以随箱文件为准。
