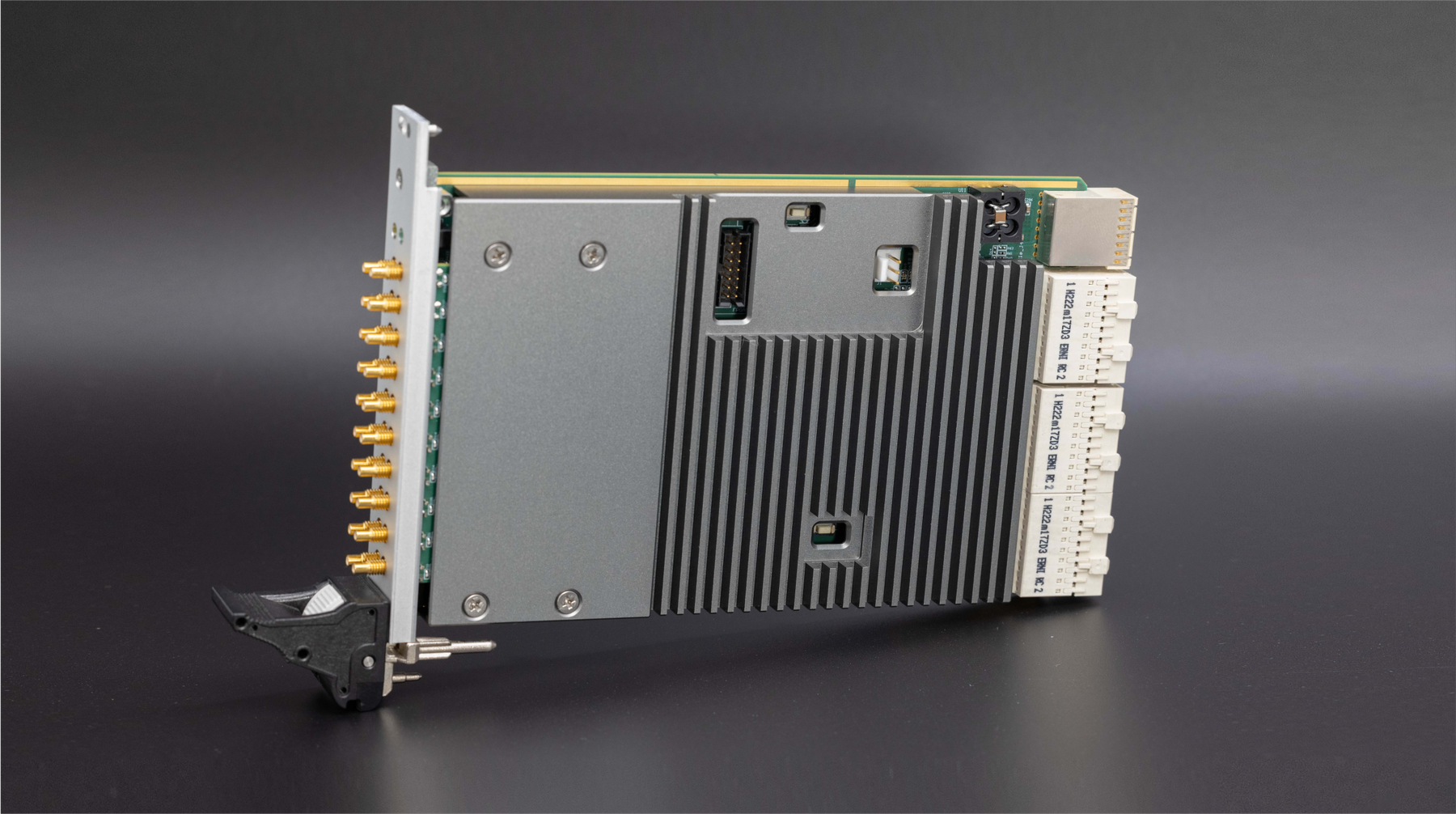

PXIETQ25P/PXIET925P PXIe同步时钟卡（类别时钟分配/时钟/参考源，应用时钟同步，形态板卡/模块）。PXIe 同步时钟卡支持外部参考时钟输入和内部高稳定晶振参考时钟，可输出 4 路或者 9 路同步时钟以及 4 路或者 9 路同步脉冲，同步时钟输出的频率和延时都可以调整。 时钟输出频率覆盖 62.5MHz ～ 1GHz（可定制），幅度 2Vpp，模拟延时精度 25ps、数字延时精度 500ps；前面板脉冲输出脉宽 4ns ～ 16ns、延时范围 0 ～ 6500ps。
QL6732是一款基于PXIe架构的远程控制器，系统带宽8GB/s，内嵌高性能PCIe交换芯片，QL6732可以以全透明的链路在PC上控制PXIExpress和CompactPCIExpress系统，该模块安装在PXI机箱中，并通过MXI-Express铜缆连接到已经安装的QL6732PC上。
同厂商产品

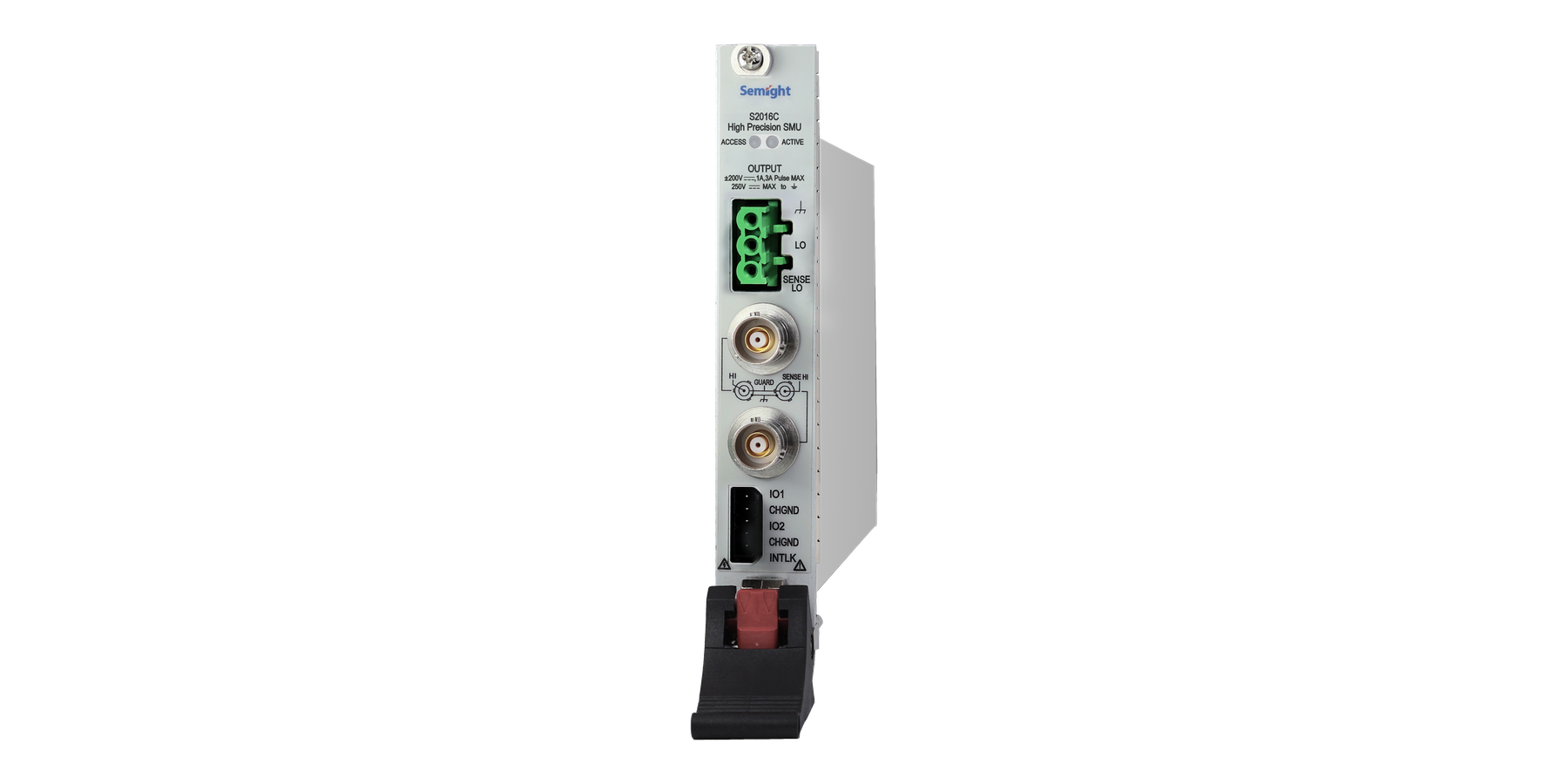

S2019C PXIe精密源表（PXI源测量单元） S2019C属于PXI源测量单元类别。联讯仪器S2019C 是结构紧凑、经济高效的四通道PXIe 电源/测量单元，能够同时输出和测量电压和电流，能够提供最大±40V、±500mA(直流）、±1A（脉冲)，支持传统的 SCPI 命令，让测试代码的迁移变得轻松快捷，支持现有主流的 PXIe 机箱，集成度高，方便扩展多通道并可支持多卡同步，集成到生产测试系统中使用，以提高系统的测试效率并降低成本。

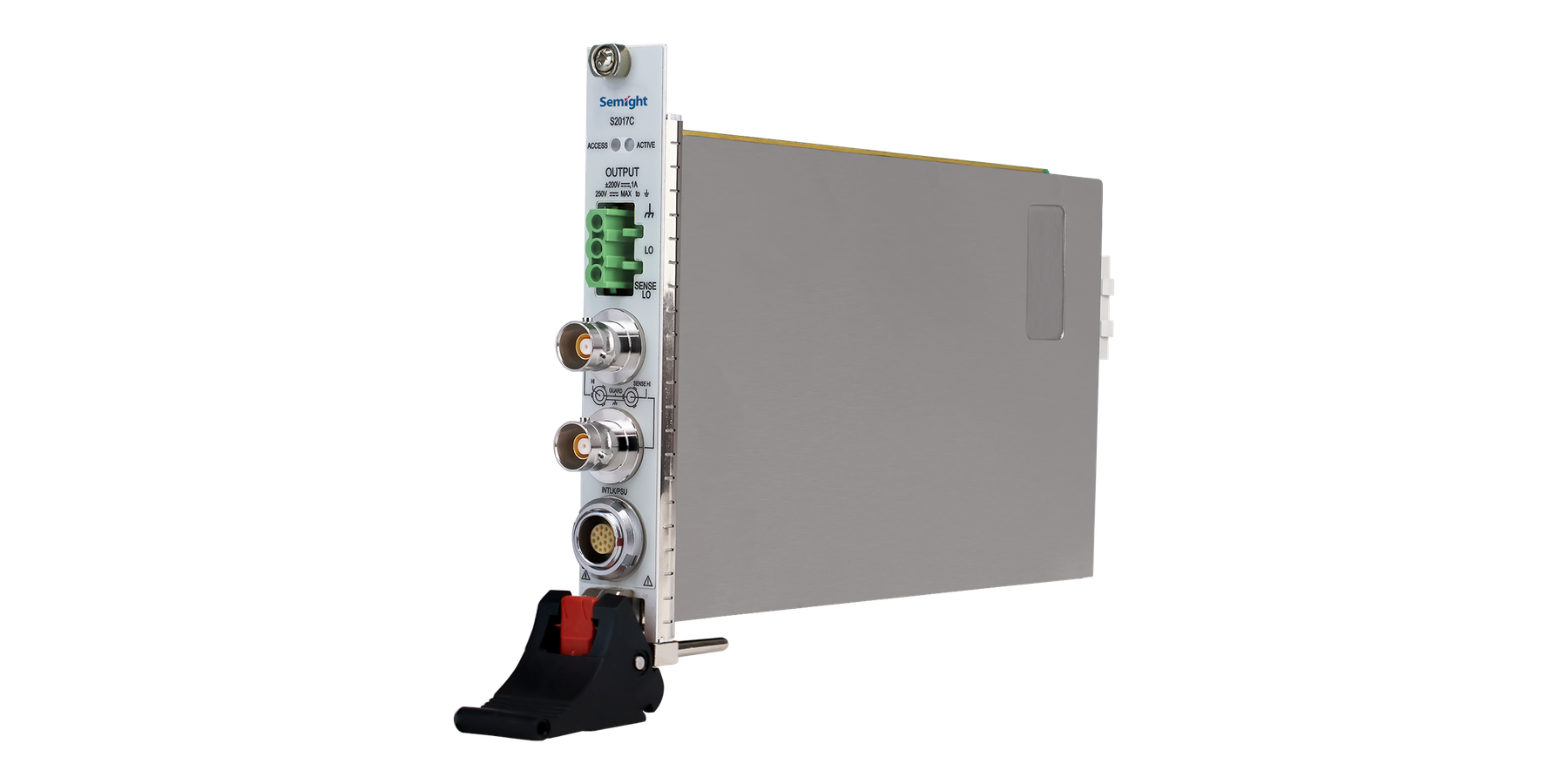

S2017C PXIe精密源表（PXI源测量单元） S2017C属于PXI源测量单元类别。联讯仪器S2017C 是结构紧凑、经济高效，单卡槽的单通道PXIe 电源/测量单元，能够同时输出和测量电压和电流，提供最大±200V、±1A、20W 恒功率输出，支持传统的 SMU SCPI 命令，让测试代码的迁移变得轻松快捷，支持现有主流的 PXIe 机箱，集成度高，方便扩展多通道并可支持多卡同步，集成到生产测试系统中使用，以提高系统的测试效率并降低成本。
S2014C PXIe精密源表（PXI源测量单元） S2014C属于PXI源测量单元类别。联讯仪器S2014C 结构紧凑、经济高效的12通道 PXIe 电源/测量单元，能够同时输出和测量电压和电流，最大±10V、±50 mA（直流/脉冲）输出，支持传统 SCPI 命令，让测试代码迁移变得轻松快捷，支持现有大厂PXIe 机箱，可支持多卡同步，集成到生产测试系统中使用，以提高系统的测试效率并降低成本。
- «
- 1
- »
S2016C 单通道±200V/±3A PXIe精密源表|联讯仪器 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
联讯仪器 Semight

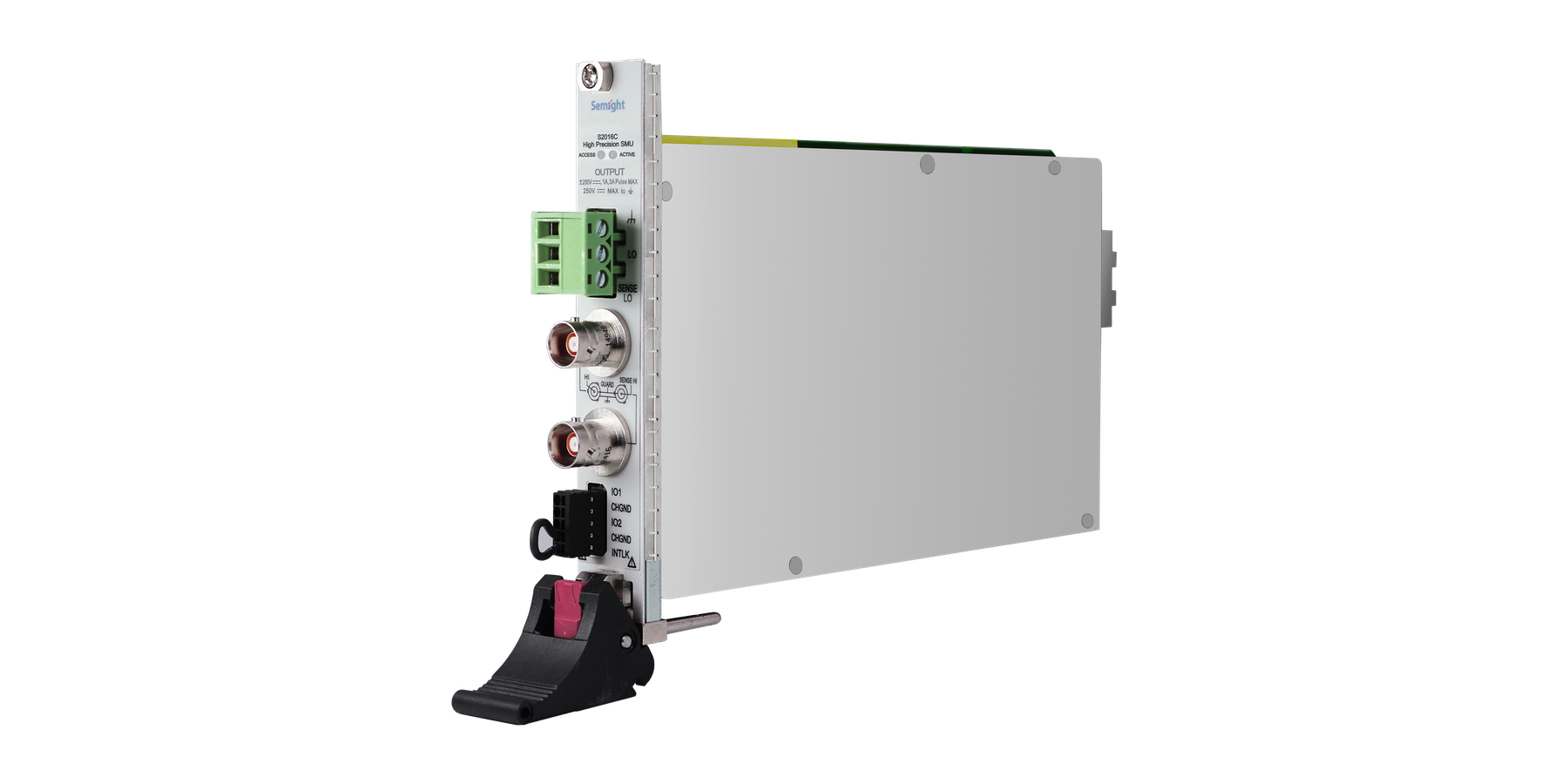

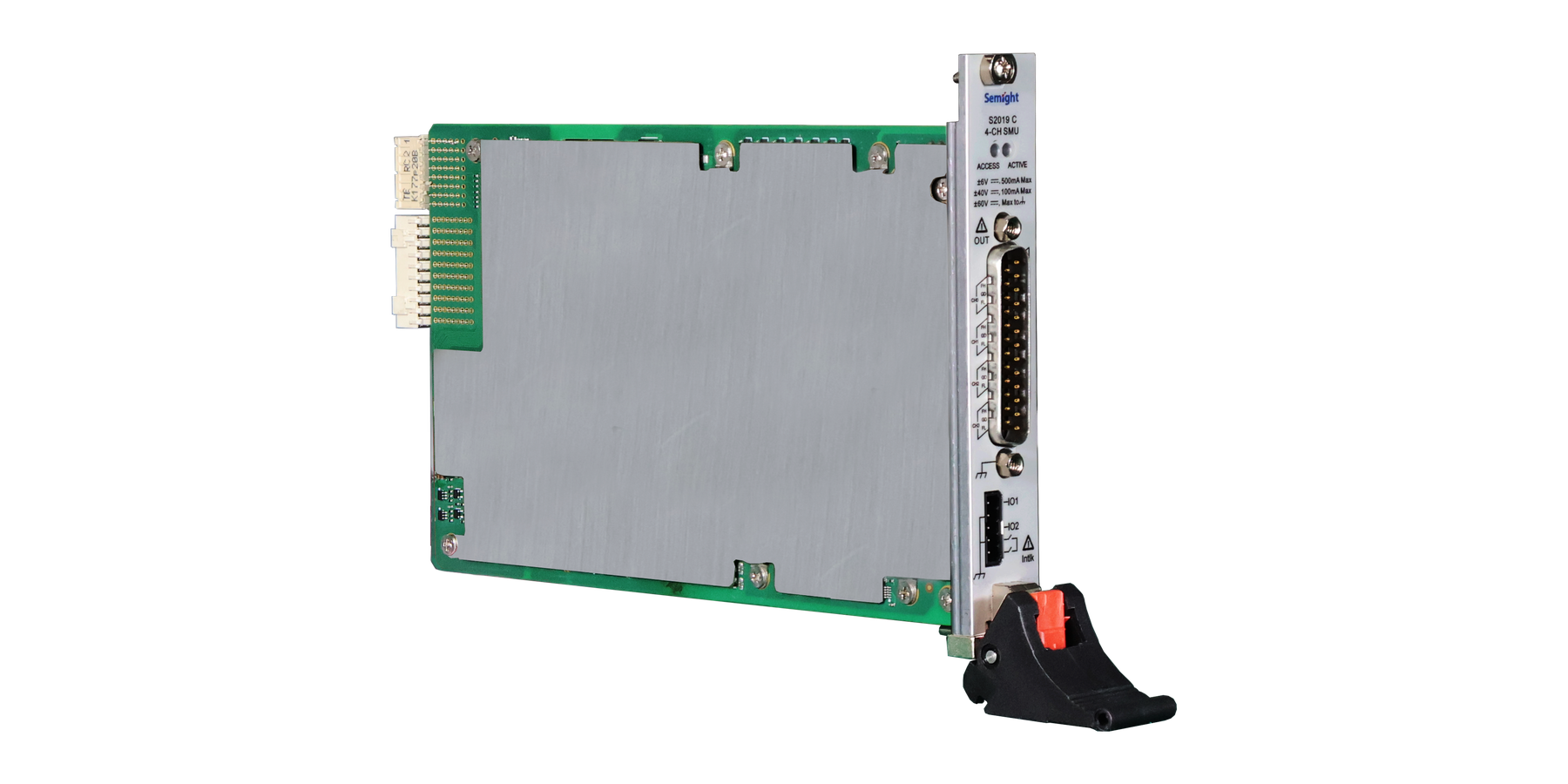

PXIe精密源表 S2016C
联讯仪器S2016C 结构紧凑、经济高效的单通道PXIe电源/测量单元，能够同时输出和测量电压和电流，能够提供最大±200V、±1 A（直流）、±3A（脉冲）、20W恒功率输出，支持传统的SMU SCPI命令，让测试代码的迁移变得轻松快捷，支持现有大厂的PXIe机箱，可支持多卡同步，集成到生产测试系统中使用，以提高系统的测试效率并降低成本。
产品简介
联讯仪器S2016C 结构紧凑、经济高效的单通道PXIe电源/测量单元，能够同时输出和测量电压和电流，能够提供最大±200V、±1 A（直流）、±3A（脉冲）、20W恒功率输出，支持传统的SMU SCPI命令，让测试代码的迁移变得轻松快捷，支持现有大厂的PXIe机箱，可支持多卡同步，集成到生产测试系统中使用，以提高系统的测试效率并降低成本。
核心参数
• 高精度：分辨率高达1 fA/100 nV
• 高量程、高速测量：±200 V、±1 A（直流）、
• Adaptive PFC系统：支持用户修改Adaptive PFC
• SWEEP模式：支持单边和双边的线性，对数，列表扫描
功能与优势

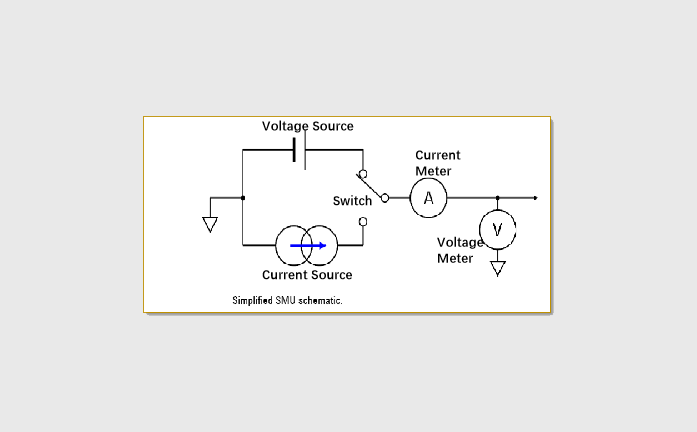

5功能于一身
• 电压源，电流源，电流表，电压表，电子负载

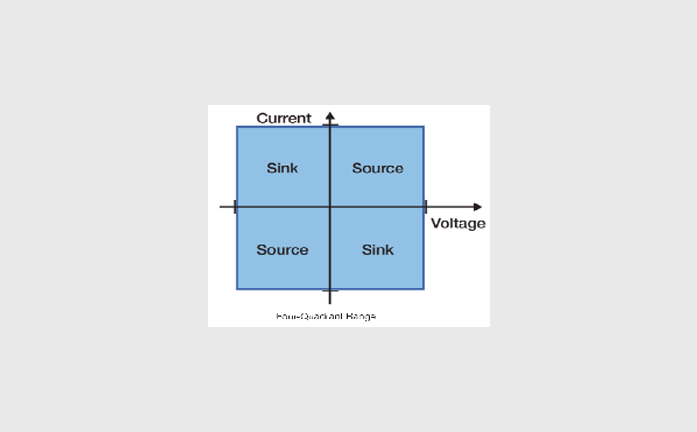

• 一、三象限为源：输出V/I的实际极性跟随源设定；
• 二、四象限为负载：CC和CV配合，当负载用时，负载设定极性与源极性相反；

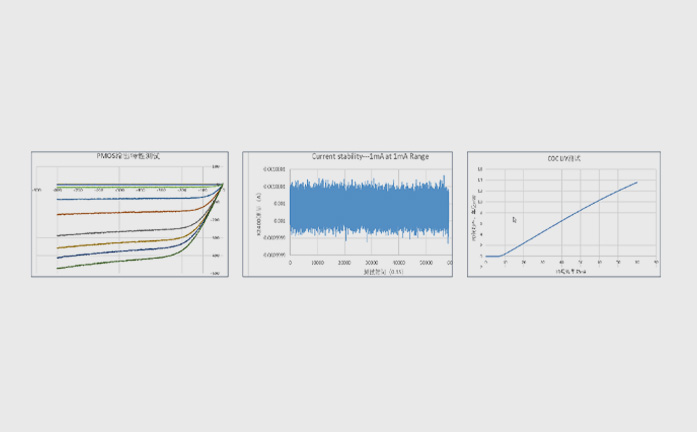

可测试各种设备
捕获更多的测量数据
• 6 位半的数字分辨率: 精度相当于6 位半数字万用表；
• 1 fA / 100 nV分辨率: 设置与测量 极佳的灵敏度；
• 1M点/秒: 提供高速测量，可以快速设置/数字化率于任意波形发生器/列表扫描；

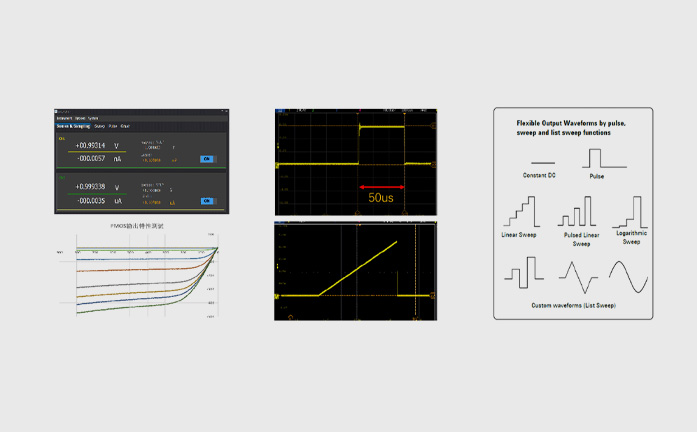

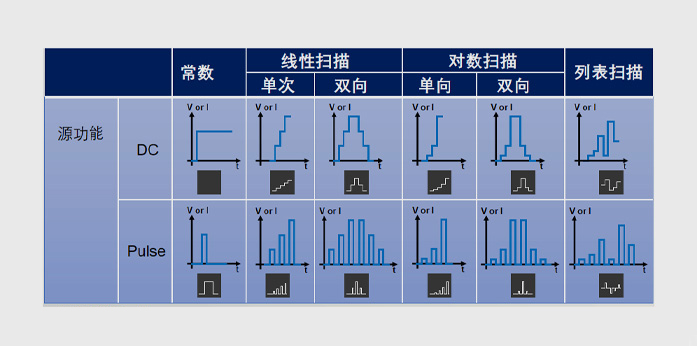

丰富的扫描功能

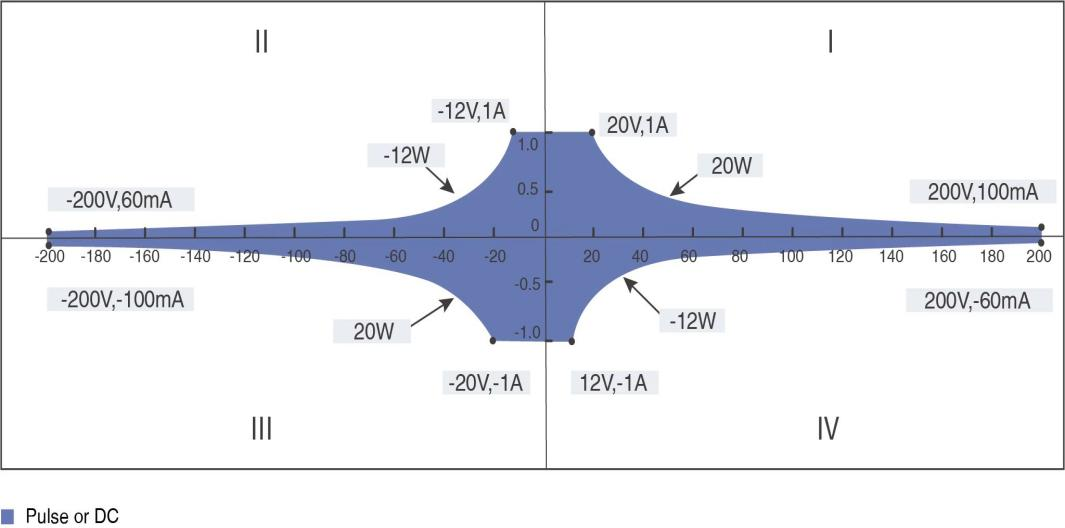

直流I-V输出能力

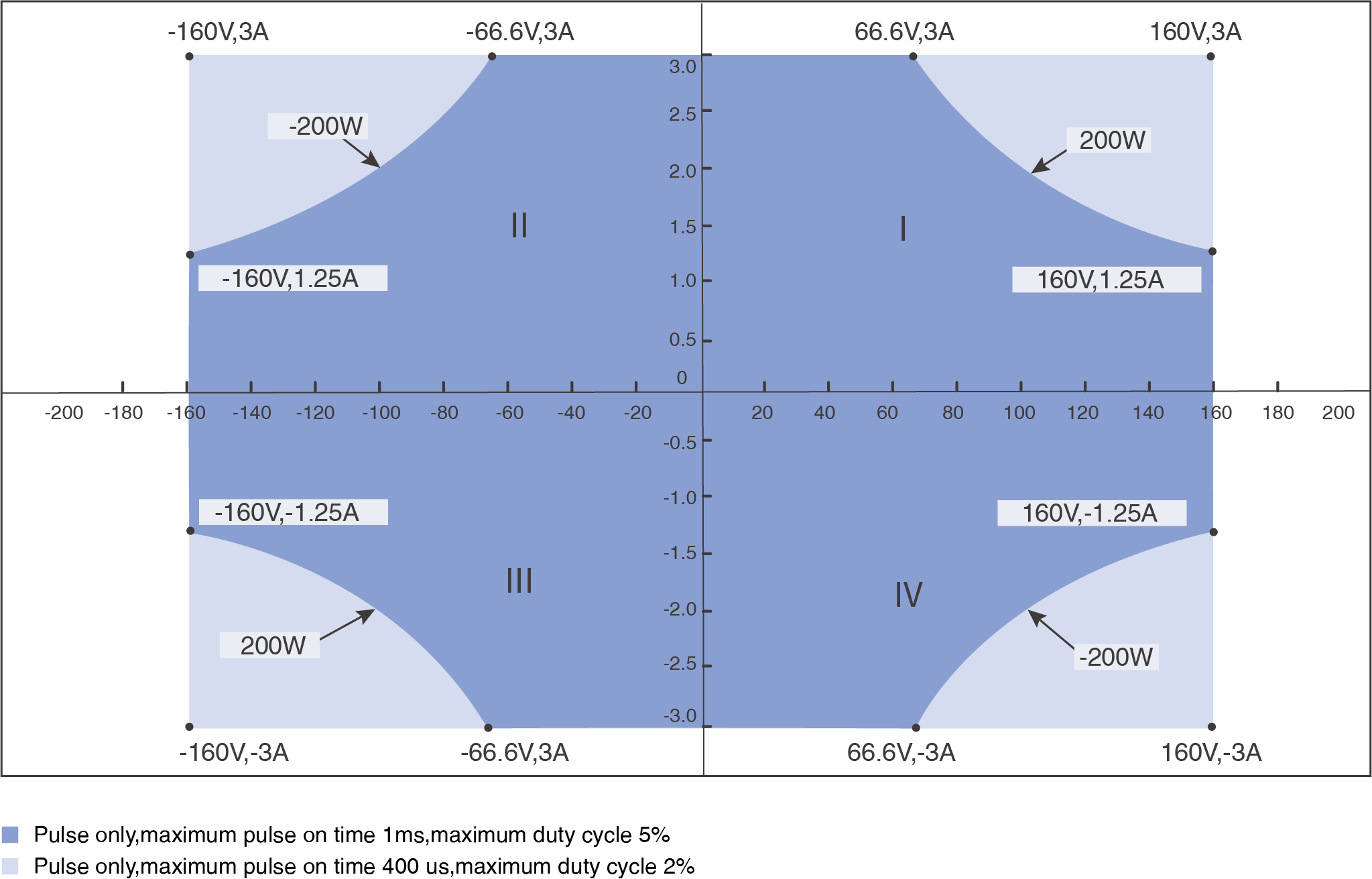

脉冲I-V输出能力
电压源设置和测量分辨率/精度
• 电压精度 量程 分辨率 精度(1年) ±(%读数+ 偏置)[1] 典型噪声(有效值) 0.1 Hz-10 Hz ±200 V[2] 100 μV 0.03%+10 mV 400 μV ±40 V 10 μV 0.03%+2 mV 100 μV ±20V 10 μV 0.03%+1 mV 50 μV ±2 V 1 μV 0.03%+100 μV 10 μV ±0.6 V 100 nV 0.03%+50 μV 2 μV 温度系数 ±(0.15 × 精度指标)/℃ (0℃-18℃， 28℃-50℃) 过冲 <±0.1% (典型值，Normal，步进是范围的 10% 至 90%，满量程点，电阻性负载测试) 噪声10Hz-20MHz 20V电压源，1A电阻负载，<5 mVrms
• [1] 精度计算示例：测试600mV量程120mV输出的精度，则允差为:
• [2] 本仪表有潜在的危险高压(±210 V)输出到HI /Sense HI/Guard端子，为防止电击，在开机前必须做好相关的安全防范措施。请勿将Guard端子接到任何输出，包括短接到机箱地或是输出LO，否则会损坏仪表
典型应用场景
面向ATE 集成、产线测试、自动化测试等应用场景。
• ATE 集成
• 产线测试
• 自动化测试
资源下载
• 官网「资源下载 / 支持文档」提供软件与文档，详见官方产品页。
• S2016C 详细指标见 S2016C 详细指标页。
注：以上内容与指标取自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册。
联讯仪器 · onetest 仪器资源库
联讯仪器 Semight
PXIe精密源表 S2016C 详细指标
联讯仪器S2016C 结构紧凑、经济高效的单通道PXIe电源/测量单元，能够同时输出和测量电压和电流，能够提供最大±200V、±1 A（直流）、±3A（脉冲）、20W恒功率输出，支持传统的SMU SCPI命令，让测试代码的迁移变得轻松快捷，支持现有大厂的PXIe机箱，可支持多卡同步，集成到生产测试系统中使用，以提高系统的测试效率并降低成本。
产品简介
联讯仪器S2016C 结构紧凑、经济高效的单通道PXIe电源/测量单元，能够同时输出和测量电压和电流，能够提供最大±200V、±1 A（直流）、±3A（脉冲）、20W恒功率输出，支持传统的SMU SCPI命令，让测试代码的迁移变得轻松快捷，支持现有大厂的PXIe机箱，可支持多卡同步，集成到生产测试系统中使用，以提高系统的测试效率并降低成本。
技术指标
电流源设置和测量分辨率/精度
• 量程：±3 A[3]；分辨率 1 μA；精度 0.03% + 2mA；典型噪声 20 μA
• 量程：±1 A；分辨率 100 nA；精度 0.03% + 90 μA；典型噪声 4 μA
• 量程：±100 mA；分辨率 10 nA；精度 0.03% + 9 μA；典型噪声 600 nA
• 量程：±10 mA；分辨率 1 nA；精度 0.03% + 900 nA；典型噪声 60 nA
• 量程：±1 mA；分辨率 100 pA；精度 0.03% + 90 nA；典型噪声 6 nA
• 量程：±100 μA；分辨率 10 pA；精度 0.03% + 9 nA；典型噪声 700 pA
• 量程：±1 μA[4]；分辨率 100 fA；精度 0.03% + 200 pA；典型噪声 20 pA
• 量程：±10 nA[4][5]；分辨率 10 fA；精度 0.06% +9 pA；典型噪声 600 fA
• 量程：±1 nA[4][5]；分辨率 1 fA；精度 0.1% +3 pA；典型噪声 60 fA
• 量程：±100 pA[4][5]；分辨率 1 fA；精度 0.3% +1 pA；典型噪声 30 fA
• 温度系数：±(0.15 × 精度指标)/℃ (0℃-18℃，28℃-50℃)
• 过冲：<±0.1% (典型值，Normal，步进是范围的 10% 至 90%，满量程点，电阻性负载测试)
脉冲源指标
• 脉宽编程分辨率：1 μs
• 脉宽编程精度：±10 μs
• 脉宽抖动：2 μs
• 脉冲宽度定义：如下图所示，从 10 % 前沿到 90 % 后沿的时间
• 0.1 A/200 V：最大脉冲宽度 DC，无限制；最大占空比 100%
• 1 A/20 V：最大脉冲宽度 DC，无限制；最大占空比 100%
• 3 A/66.6 V：最大脉冲宽度 1 ms；最大占空比 5%
• 3 A/160 V：最大脉冲宽度 400 μs；最大占空比 2%
指标适用条件
[3] 3A量程仅支持脉冲模式，精度为典型值
[4] 微弱小电流测量，建议保持使用三同轴线缆连接，若使用三同轴端子转为普通接线的输出方式，会影响仪表的电流精度
[5] 附加规格条件：NPLC配置10PLC
资源下载
• S2016C 产品介绍见 S2016C 产品介绍页。
说明
以上指标摘自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册；若与随机文件不一致，以随箱文件为准。
