MTP-200-D100 DWDM OTDR|信维科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
信维科技 · 北京信维科技股份有限公司

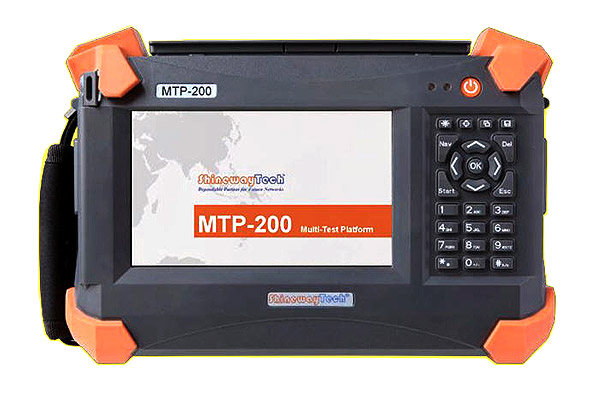

MTP-200-D100 DWDM OTDR
C 波段 96 通道 · 动态范围 38dB · 事件盲区 1m · 内置 50GHz 可调谐激光源
产品简介
MTP-200-D100 是一款多功能、高性能的 DWDM OTDR 测试平台，最高可支持 C 波段 96 通道，内置 50GHz 可调谐激光源，支持多波长测试分析与可见光源功能辅助。

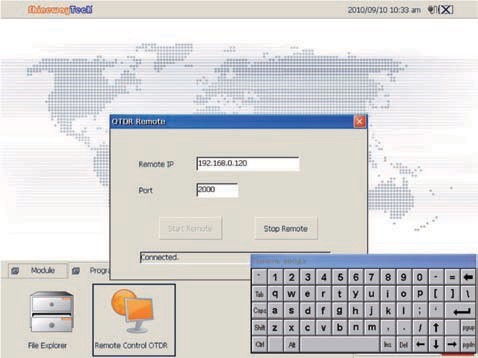

设备动态范围最高 38dB，事件盲区 1m、衰减盲区 4m，重量仅 2.1kg，配备 7 寸触摸屏与Windows 用户界面，支持 10 小时连续测试、WiFi/蓝牙/GPS 以及通过 PC 实现远程或本地控制，适用于 DWDM 光纤网络特性分析、DWDM 现场测试与 ROADM 信道路由验证。
核心参数
• 校准波长：850nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm, 1650nm
• 波长范围：1528-1566nm
• 距离范围：SM: 1.3, 2.5, 5, 10, 20, 40, 80, 160, 240Km
• 测量范围：-70dBm - +6dBm (-60dBm - +6dBm @ 850nm)
• 频率范围：191 - 196 THz
• 精度：2.5 GHz
• 光接口：FC/PC (可互换 SC, ST，LC )
• 数据接口：USB×2; 10/100Mbit/s RJ-45×1
• 探测器类型：InGaAs
产品特点
• C波段96 通道
• 动态最高可达38 dB
• 盲区小： 事件盲区 1m，衰减盲区 4m
• 具有50GHz的可调谐激光源
• 自动/手动测试与分析
• 多波长测试
• 可见光源功能辅助
• 故障定位，光纤长度/损耗/回损测量，连接头/熔接点/分路器/宏弯/光纤末端识别
• GR-196-CORE (.SOR)文件格式
• SOR and JPG 文件格式
• 灵活的文件命名
• LinkImage智能图形分析功能
• 重量轻，仅2.1kg
• 7寸触摸屏
典型应用
• 光纤链路测试
• 光缆故障定位
• 光缆验收
资源下载
详细指标请见 MTP-200-D100 详细指标页。
注：本页内容与指标整理自信维科技官方产品资料；标注「选配」「可选」的功能模块以厂家最终配置为准。
信维科技 · onetest 仪器资源库
信维科技 · 北京信维科技股份有限公司
MTP-200-D100 DWDM OTDR
详细指标
产品简介
MTP-200-D100 是一款多功能、高性能的 DWDM OTDR 测试平台，最高可支持 C 波段 96 通道，内置 50GHz 可调谐激光源，支持多波长测试分析与可见光源功能辅助。
详细指标
参数表 1
• MTP-200 系列：MTP-200 系列
• 显示：7寸TFT触摸屏 (800×480)
• 数据接口：USB×2; 10/100Mbit/s RJ-45×1
• 数据存储：2GB
• 供电方式：锂充电电池 / AC适配器
• 电池使用时间：10小时连续操作
• 工作温度：-20°C - 50°C
• 保存温度：-40°C - 60°C
• 相对湿度：0 - 95% (无结露)
• 重量：2.1kg
• 尺寸(长×宽×高)：290×175×75mm

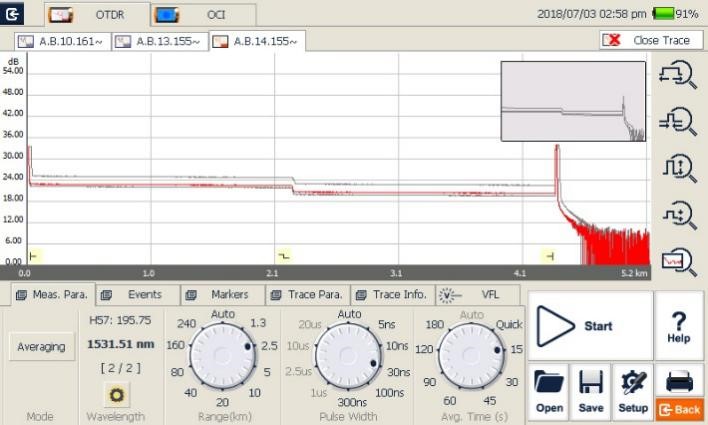

OTDR 模块
• MTP-200-D100：1528.77-1566.72nm @ 0.4nm 间隔
• 动态范围(1)：38dB
• 盲区(2)：事件盲区: 1m,衰减盲区: 4m
• 距离范围：SM: 1.3, 2.5, 5, 10, 20, 40, 80, 160, 240Km
• 脉冲宽度：SM: 5ns,10ns, 30ns, 100ns, 300ns,1µs, 2.5µs,10µs, 20µs
• 采样点数：256000
• 平均时间：Quick, 15s, 30s, 45s, 60s, 90s, 120s, 180s
• 光接口：FC/PC (可互换 SC, ST，LC )
• 测距精度：±(1m + 5x10-5 x 距离+取样间距)
• 衰减测量精度：±0.05 dB/dB
• 反射测量精度：±4 dB
• 可见红光源：输出功率: ≥ -3dBm / 调制频率: 1Hz / 有效距离: 5Km
参数表 2
• 可调激光源：可调激光源
• 频率范围：191 - 196 THz
• 波长范围：1528-1566nm
• 精度：2.5 GHz
• 线宽：10 MHz
• SMSR：40 dB
• 输出功率范围：+9 dBm to +13 dBm (C 波段)
• 功率设定分辨率：0.01 dB
• 波长范围内的功率变化：±0.5 dB
• 最小信道间隔：50 GHz (0.4nm)
• 反射精度：±4 dB
• 相对噪声强度：-140 dB/Hz
参数表 3

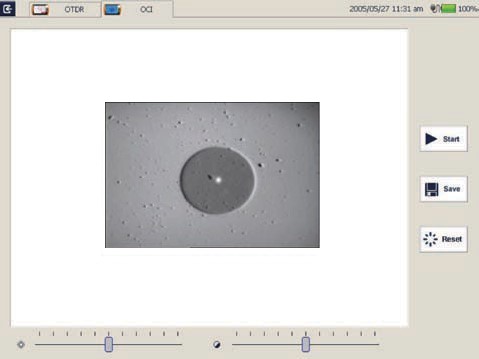

• MCI100 光纤端面检测模块 (选配)：MCI100 光纤端面检测模块 (选配)
• 显示点阵：400µm×300µm
• 精度：≤1.5µm
• 调焦：手动调焦
• 显微镜尺寸：Ø32×175mm
参数表 4

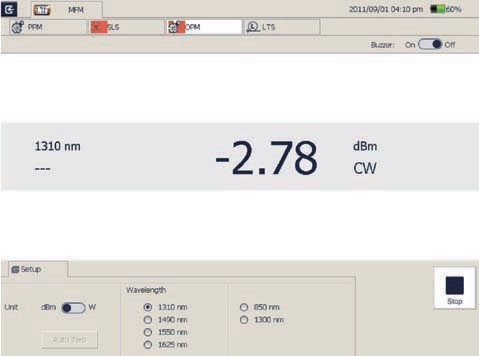

• PM100 普通光功率计模块 (选配)：PM100 普通光功率计模块 (选配)
• 校准波长：850nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm, 1650nm
• 测量范围：-70dBm - +6dBm (-60dBm - +6dBm @ 850nm)
• 探测器类型：InGaAs
• 显示分辨率：0.01dB
• 精度：± 5% ± 0.01nW (±0.5dB@850nm)
产品特点
• C波段96 通道
• 动态最高可达38 dB
• 盲区小： 事件盲区 1m，衰减盲区 4m
• 具有50GHz的可调谐激光源
• 自动/手动测试与分析
• 多波长测试
• 可见光源功能辅助
• 故障定位，光纤长度/损耗/回损测量，连接头/熔接点/分路器/宏弯/光纤末端识别
• GR-196-CORE (.SOR)文件格式
• SOR and JPG 文件格式
• 灵活的文件命名
• LinkImage智能图形分析功能
• 重量轻，仅2.1kg
• 7寸触摸屏
资源下载
注：以上指标以信维科技官方产品资料为准；带「(1)」「(2)」等角标的条目，测量条件见原始手册；标注「选配」的模块依厂家最终配置确定。
