1652AM  DC至400MHz/4至64通道任意波形发生器|思仪

1652AM DC至400MHz/4至64通道任意波形发生器|思仪 (在产)

DC至400MHz

标配4通道,可达64通道

参考价格 :
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

1652AM任意波形发生器是一款多通道、多功能的任意波形发生器。它在兼顾了输出信号高质量的同时,实现了高通道密度。它可与其它通用或专用模块化测试仪器构成综合测试系统或平台,支持众多解决方案,包括量子计算机调控信号生成、大规模MIMO信号生成、多通道相干信号生成等。

1652AM标配4通道,单台整机可根据用户需求最多配置64通道,所有通道可精密同步输出,且信号输出延迟可精确调节。多台整机之间同样具备同步机制,同步精度不下降。每个通道均具备512M样点的存储深度,可独立编程,能实现常规函数波形产生、可编辑任意波形发生等功能。任意波播放支持定时播放、外触发播放、循环播放等多种播放方式,每次播放的次数可定义。


功能特点

  • 主要特点

    (1)通道间、多模块间、多机箱间精密同步

    (2)大存储容量、可编程任意波形发生功能

    (3)优秀的脉冲信号过冲抑制

    (4)优秀的大瞬时带宽信号输出平坦度

    (5)大幅度、大直流偏置输出

    (6)多种播放方式:定时播放、外触发播放、循环播放、单次播放等多种播放方式

    (7)支持网口程控,提供python驱动;提供动态库dll,包含整机全部控制接口

    1652AM  DC至400MHz/4至64通道任意波形发生器|思仪
  • 通道间/多模块间/多机箱间精密同步

    1652AM配备了独特的高精度同步定时器,其采用新型高精度数字延迟架构,同步精度远优于传统产品。 任意波模式下:同一模块内四个通道同步精度可达30ps;不同模块间、多机箱间通过定时同步器,实现高精度的信号输出同步,同步精度同样可达30ps;每个通道输出信号的延时独立可调,调节步进1ps级。

    1652AM  DC至400MHz/4至64通道任意波形发生器|思仪

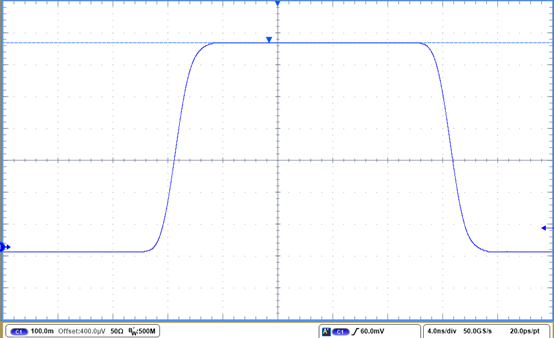

  • 优秀的脉冲信号过冲抑制

    1652AM针对脉冲信号做了特殊的算法优化,可以在保证较快信号边沿时间的同时,实现低过冲、高平坦度、高通道密度的脉冲信号发生,满足苛刻的量子计算调控脉冲信号发生要求。

    1652AM  DC至400MHz/4至64通道任意波形发生器|思仪

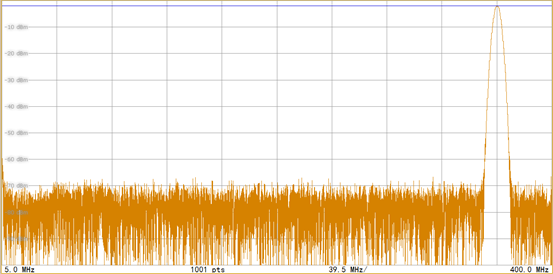

  • 优秀的带内平坦度

    内置宽带频响实时补偿技术,在FPGA内实时修正400MHz实时带宽内的信号平坦度。

    1652AM  DC至400MHz/4至64通道任意波形发生器|思仪

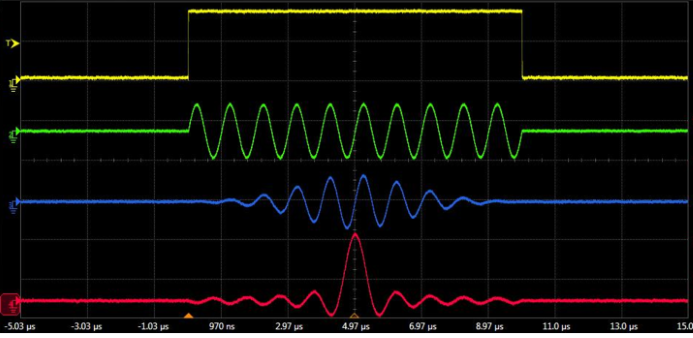

  • 可任意编程的深存储波形回放

    每通道512M采样点的存储深度,用户可通过外部编程工具生成数字波形文件,或直接使用内置的典型波形信号,装载到1652AM中回放输出,支持循环播放、指定次数播放、单次播放。

    1652AM  DC至400MHz/4至64通道任意波形发生器|思仪
  • 波形快速下载

    每个任意波形发生器插槽均采用PCIe×4总线传输,可提升波形下载速度。同时提供动态库dll,内置整机全套控制接口,用户可在1652AM内置的主控器上直接编程调用该dll,避免通过网口传输大容量波形数据,从而提升波形下载速度。







1652AM 详细指标 | 思仪 Ceyear - onetest仪器资源库
思仪 · Ceyear
1652AM · 详细指标
技术规范
技术指标
1652AM任意波形发生器主机
主机槽位数
总槽位数:18
标配已占用槽位数:3(主控器、6903AE定时同步器、7110B任意波形发生器各占用1槽)
工作温度
0℃~+40℃
贮存温度
-40℃~+70℃
供电电源
220VAC(50Hz±5%)
功耗
标配
≤160W
单个7110B
≤25W
外形尺寸
宽×高×深=482.6 mm×177 mm×450mm(不含把手与垫脚)
7110B任意波形发生器
输出特性
单个模块输出通道数量
4
输出模式
标配
DC耦合输出
1652AM-H14选件
DAC直接输出
接口形式
单端50Ω SMA
采样率
标配
1.2GSa/s(DAC 2x插值到2.4GSa/s)
1652AM-H13选件
600MSa/s,(300MSa/s)/N(N=1,2,3,...,1000000)
输出信号频率范围
DC~400MHz
垂直分辨率
16bits
单模块Mark输出数量
1
函数波形生成
(支持多模块相位同步)
标配
正弦
1652AM-H12选件
方波、脉冲、三角波、锯齿波
任意波形
用户自定义波形
任意波形存储深度
四通道共2G样点,每通道512 M样点
最大输出电压摆幅
 (50欧负载, 正弦)
DC模式
2.0Vpp(≤200MHz),
1.6Vpp(≤400MHz)
DAC模式
(1652AM-H14选件)
0.8Vpp(≤200MHz),
0.7Vpp(≤400MHz)
幅度准确度
(50欧负载,校准后测量)
±5.0% ± 50 mV(@最大输出电压摆幅)
直流偏置范围
 (50欧负载,1652AM-H19选件激活时不支持用户设置直流偏置)
DC模式
-2V ~ +2V
(信号输出窗口为-2.5V~+2.5V)
DAC模式
(1652AM-H14选件)
-1V ~ +1V
(信号输出窗口为-1.5V~+1.5V)
直流偏置分辨率
16bits
直流偏置准确度
(50欧负载)
±2.0% ± 10 mV
正弦波
非谐波失真
(@700mVpp)
≤-78dBcdBc(@10MHz),
≤-72dBc(@100MHz),
≤-70dBc(@200MHz),
≤-67dBc(@400MHz)
谐波失真
(@700mVpp)
≤-68 dBc(@10MHz),
≤-54 dBc(@100MHz),
≤-41dBc(@180MHz),
≤-55dBc(@300MHz),
≤-68 dBc(@400MHz)
相位噪声
(@700mVpp)
≤ -119 dBc/Hz(@400MHz,频偏10kHz)
(若用户采用其他型号机箱,取决于机箱背板晶振的相噪)
RMS抖动
≤1 ps
(若用户采用其他型号机箱,取决于机箱背板晶振的抖动)
噪声功率谱密度
(@700mVpp/100MHz,30MHz~400MHz谱密度)
DC模式
≤-138.5 dBm/Hz
DAC模式(1652AM-H14选件)
≤-143.0 dBm/Hz
方波、脉冲(函数模式)
最高频率
50MHz
脉冲
(任意波模式)
最小边沿时间
(@700mVpp,   10%-90%)
≤2.5ns
过冲
(@700mVpp)
标配
2.5% 典型值
1652AM-S91选件
支持用户根据实际测试环境精调过冲指标,使最终指标优于1%
同步特性
模块内通道同步精度
30ps(未考虑电缆的差异,输出延时1ps步进可调)
模块间通道
同步精度
30ps(未考虑电缆的差异,输出延时1ps步进可调)
(若用户采用其他型号机箱,不支持模块间通道同步)
多功能I/O端口(标准3.3V LVTTL电平)
每模块端口数量
1
功能
外触发输入、内部触发输出、Mark输出
任意波形触发输出
触发方式
7110B本地触发
本地单次触发、本地面板外触发输入
整机全局触发
(由定时同步器生成)
固定间隔(固定间隔次数可设),单次,单次或定时器面板触发输入
参考时钟输出端口(标准3.3V   LVTTL电平)
频率
10MHz 或 100MHz可选
6903AE定时同步器
触发同步信号
输出
数量
1
接口形式
差分100Ω 连接器
输出电平
LVDS
触发同步信号
输入
数量
1
接口形式
差分100Ω 连接器
输入电平
LVDS
延时可调节
25ps步进(防止7110B采样到触发信号边沿)
时基信号输出(标准3.3V   LVTTL电平)
数量
5
接口形式
MMCX
频率
10MHz
频率准确度
±0.5ppm
用户时基输入(正弦)
数量
1
接口形式
MMCX
输入电平
正弦(-10dBm~+5dBm)
频率
10MHz
机箱时基输入(标准3.3V   LVTTL电平)
数量
1
接口形式
MMCX
频率
10MHz
用户触发输入(标准3.3V  LVTTL电平)
数量
1
接口形式
MMCX
主控器(CPU控制器)
内存
16GB
显示
1652AM主机不带显示器,需要用户自行外接显示器
存储
硬盘容量不低于400GB
主控器前面板主要接口
1个DVI-I标准或VGA标准显示接口、4个USB2.0接口、2个网口







数据来源:中电科思仪(Ceyear)官网产品页「技术指标」,2026 年 11 月按新版站点重建。
全部



思仪官方渠道


官方渠道(官网 / 热线 / 邮箱)


• 客服热线 400-168-4191


• Email ceqd@ceyear.com


• 官网 www.ceyear.com


• 客服平台 400-168-4191(官网「客服平台」入口)


全国办事处


青岛总部(山东青岛)


• 山东省青岛市黄岛区香江路98号 400-168-4191 / 0532-86880796


• Email ceqd@ceyear.com


中电科思仪科技(安徽)有限公司(安徽蚌埠)


• 中国(安徽)自贸区蚌埠片区 芦山大道1515号院内A9栋 400-880-4191


• Email cebb@ceyear.com


国内服务中心


• 上海服务中心

上海市徐汇区田州路99号10栋318 021-63802485


• 北京服务中心

北京市海淀区西四环北路131号院新奥特科技大厦二层 010-68888170


• 深圳服务中心

深圳市南山区讯美科技广场3座1610 0755-26917059


• 西安服务中心

陕西省西安市雁塔区光华路1号导航宾馆一层 029-88786402


• 成都服务中心

成都市金牛区茶店子街道一品天下大街300号37号楼B区1层 028-86289157


• 南京服务中心

南京市雨花台区金阳东街12号A1栋1802 025-86674041


海外销售部


• 山东省青岛市黄岛区香江路98号 0532-86896691




主机型号

编号

名称

描述


1652AM

任意波形发生器

DC~400MHz,标配四通道,1个18槽主机,含1个零槽主控器、1个6903AE定时同步器、1个7110B任意波形发生器(四通道输出,标配正弦波、不含选件特殊功能)



选件型号

编号

名称

描述

选配

1652AM-H01-EWT1

单模块保修期以外延长保修1年

单模块保修期以外延长保修1年


1652AM-EWT1

保修期以外延长保修1年

保修期以外延长保修1年


1652AM-H90

稳相电缆

1根SMA稳相电缆,任意波形发生器输出使用,用于对输出信号群延迟要求较高的场景。


1652AM-H80

6903AE定时同步器

1652AM主机标配1个6903AE,可同步5台整机。整机中可增加该选件,增加1个6903AE可额外再同步4个机箱。可以购买多个,购买1个选件对应1个6903AE。


1652AM-H19

宽带IQ矢量基带预校准选件

7110B任意波形发生器作为I/Q输出模式的校准选件(通道1/2为一组、通道3/4为一组,一组中两个通道分别输出I信号、Q信号,外接矢量源或矢量调制器完成上变频,1652AM通过网线连接用户信号分析仪进行自动校准),提升宽带调制信号的质量。 购买1个选件对应1个7110B。


1652AM-H14

DAC耦合输出模式

此选件适应于单个7110B,在标配DC耦合输出的基础上支持用户选择DAC直接输出模式:输出信号最大摆幅及直流偏置范围减半,输出信号噪声功率谱密度下降。 购买1个选件对应1个7110B。


1652AM-H13

可变采样率

此选件适应于单个7110B,可实现将标配采样率1.2 GSa/s可变为600MSa/s、 (300MSa/s)/N(N=1,2,3,...,1000000)。 购买1个选件对应1个7110B。


1652AM-H12

函数波形发生功能

此选件适应于单个7110B,在标配正弦波形基础上增加方波、脉冲、三角波、锯齿波。 购买1个选件对应1个7110B。


1652AM-H11

7110B任意波形发生器

标配正弦函数波形与任意波形生成,四个输出通道,占用一个槽位。可以采购多个,以增加输出通道。也可以通过购买H12、H13、H14和H19来拓展功能。


1652AM-H01

用户手册

纸质用户手册(含编程手册),1套。



软件型号

编号

名称

描述

选配

1652AM-S91

快沿信号过冲抑制精调选件

用于脉冲信号输出过冲的精调。单个选件适用于一台整机1652AM。



标配附件

编号

名称

描述

选配

4

MMCX-MMCX电缆

1根


3

MMCX-SMA电缆

2根


2

产品合格证

1项


1

快速使用指南

1本
