1652A/1652B 500MHz双通道函数/任意波形发生器|思仪

1652A/1652B 500MHz双通道函数/任意波形发生器|思仪 (在产)

(1)宽带可编程信号输出:最高输出频率分别达到500MHz、4GHz

(2)丰富的函数波形生成:正弦、方波、脉冲、PWM、三角、锯齿、直流等

(3)同步Mark输出:每通道最多两个Mark输出,Mark输出的高、低电平分别可调

(4)优秀的输出抖动与过冲抑制

(5)优秀的宽带信号输出平坦度

(6)通道间输出同步

(7)多种播放方式:定时播放、外触发播放、循环播放、单次播放等多种播放方式

(8)单次播放次数可设:1~65530

(9)支持网口程控

参考价格 :
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

1652A函数/任意波形发生器采样率2.5GSa/s,垂直分辨率14bits,最高输出频率500MHz(直流耦合模式),双通道,存储深度1G点/通道;1652B函数/任意波形发生器采样率5GSa/s(插值到10GSa/s),垂直分辨率16bits,最高输出频率4GHz,双通道、四通道可选,存储深度2G点/通道。可以实现常规函数波形产生、可编辑任意波形发生、环境信号模拟发生、I/Q矢量基带信号产生等,内置任意波形编辑软件功能,支持定时播放、外触发播放、循环播放等多种播放方式,每次播放的次数可自定义,并支持通道间同步、多台仪器间的同步等。主要用于通信、导航等设备以及半导体芯片的测试与试验,亦可为相关电子设备的调试提供函数激励信号。


功能特点

  • 主要特点

    (1)宽带可编程信号输出:最高输出频率分别达到500MHz、4GHz

    (2)丰富的函数波形生成:正弦、方波、脉冲、PWM、三角、锯齿、直流等

    (3)同步Mark输出:每通道最多两个Mark输出,Mark输出的高、低电平分别可调

    (4)优秀的输出抖动与过冲抑制

    (5)优秀的宽带信号输出平坦度

    (6)通道间输出同步

    (7)多种播放方式:定时播放、外触发播放、循环播放、单次播放等多种播放方式

    (8)单次播放次数可设:1~65530

    (9)支持网口程控


    1652A/1652B 500MHz双通道函数/任意波形发生器|思仪

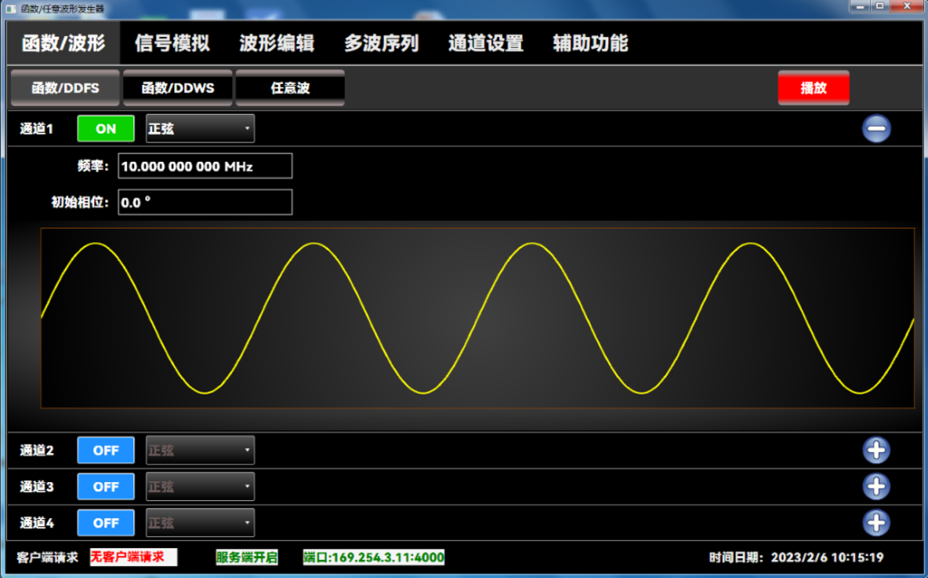

  • 丰富的函数波形生成

    支持DDFS与DDWS两种方式,DDFS方式与常规DDS函数发生器原理一致,DDWS采用逐点方式生成函数波形(任意波形播放方式),支持触发播放、上升/下降边沿独立可设等。

    1652A/1652B 500MHz双通道函数/任意波形发生器|思仪

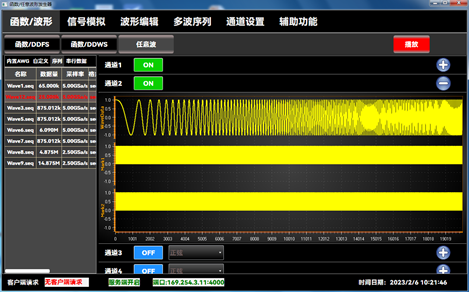

  • 宽带任意波形生成

    最多四通道同步任意波形发生,具备同步Mark输出、多种触发以及播放方式。

    1652A/1652B 500MHz双通道函数/任意波形发生器|思仪

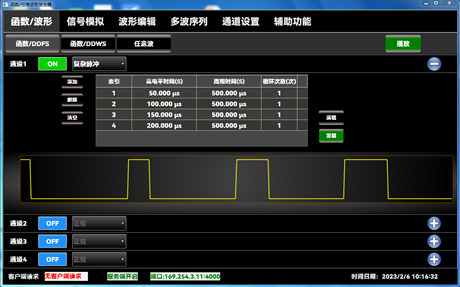

  • 可编辑脉冲信号发生

    支持用户自定义的非常规脉冲信号生成,最多可设置包含511个子脉冲,每个子脉冲的周期、高电平时间、重复次数可设。

    1652A/1652B 500MHz双通道函数/任意波形发生器|思仪

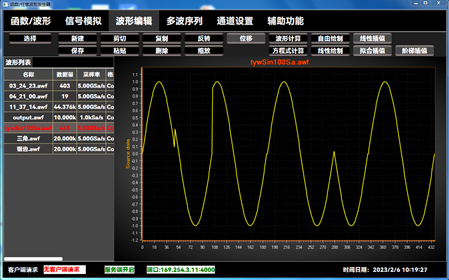

  • 内置波形编辑软件

    提供波形编辑功能,支持任意波形曲线绘制。

    1652A/1652B 500MHz双通道函数/任意波形发生器|思仪







1652A/1652B 详细指标 | 思仪 Ceyear - onetest仪器资源库
思仪 · Ceyear
1652A/1652B · 详细指标
技术规范
技术指标
1652B 函数/任意波形发生器
常规特性
通道数量
2(标配);4(需1652B -H02选件)
输出模式
DC耦合输出,AC耦合输出
输出频率范围
DC~2GHz(DC耦合输出模式),
10MHz~4GHz(AC耦合输出模式)
瞬时带宽
2GHz
采样率
5.0GSa/s(插值到10GSa/s)
垂直分辨率
16bits
存储深度
2GSa/通道
Mark输出数量
2个Mark/通道(Mark复用16bits波形中的低两位)
函数波形(DDFS)
正弦、方波、脉冲、三角、锯齿、噪声、直流
函数波形(DDWS)
正弦、方波、脉冲、指数增、指数减、sinc、高斯、半正矢、噪声、直流
任意波形(DDWS)
自定义波形
频率特性
正弦波
0.142mHz~2GHz
方波
0.142mHz~240MHz
脉冲波
0.142mHz~240MHz;
最大输出频率625MHz(任意波模式)
锯齿波
0.142mHz~120MHz
三角
0.142mHz~120MHz
频率分辨率
0.142mHz
输出特性
DC耦合输出模式
接口形式
单端/差分
输出电平范围(单端,50欧负载)
50mVpp~1.0Vpp(≤1.3GHz),50mVpp~500mVpp(≤2GHz)
输出电平准确度(正弦,单端)
±5%设置值 ± 35mV (≤1.0Vpp)
±5%设置值 ± 50mV (≤1.3Vpp)
电平分辨率
10 mVpp
直流偏移(单端,50欧负载)
±0.5V
直流偏移准确度
±5%设置值 ± 30mV
AC耦合输出模式
接口形式
单端
输出电平范围(正弦,单端)
50mVpp~1.5Vpp(≤1.3GHz),
50mVpp~700mVpp(≤2.0GHz)
输出电平准确度
±5%设置值±35mV(≤700mVpp)
±5%设置值±50mV(≤1.5Vpp)
正弦波(DC耦合输出模式)
谐波失真
(@300mVpp)
≤-71dBc(@2MHz),
≤-65dBc(@10MHz),
≤-50dBc(@200MHz),
≤-42dBc(@ 500MHz)
非谐波失真
(@500mVpp)
≤-71dBc(@ 100MHz),
≤-68dBc(@ 500MHz),
≤-65dBc(@ 1000MHz),
≤-50dBc(@ 1500MHz),
≤-50dBc(@ 2000MHz)
单边带相位噪声
(@10kHz,   500mVpp)
≤-122dBc/Hz(@ 500MHz),
≤-118dBc/Hz(@1000MHz)
≤-112dBc/Hz (@2000MHz)
脉冲波/方波(DC耦合输出模式)
边沿时间可设范围
0.48ns~10.08ns(0.32ns步进)
边沿时间准确度
±0.5ns±10%设置值(10%~90%)
上升时间
≤1.0ns(10%~90%,函数模式),
≤250ps(典型值,任意波模式)
过冲
≤8%(边沿时间设置为0.48ns)
≤7%(边沿时间设置为0.8ns)
≤6%(边沿时间设置为1.12ns)
抖动(RMS,典型)
≤1ps(@100MHz,通道1/2至通道2/1)
任意波
波形长度
2GSa/通道
非易失存储
内置硬盘,不低于100GBytes
触发特性
外触发门限电平
-4V~+4V可设
外触发沿选择
上升、下降
外触发输入高低电平持续时间
≥6.4ns
内部固定间隔触发的最长时间间隔
13.7s(3.2ns步进)
最大可设触发延时
3.3ms(3.2ns步进)
内触发输出
≥0.9Vpp脉冲(50欧负载)
同步特性
通道间同步
≤50ps(函数模式)
≤10ps(任意波模式)
可编辑脉冲信号发生(选件)
数目
最多支持1024个自定义子脉冲
子脉冲最长周期
0.421s(200ps步进)
子脉冲最长高电平时间
0.42s(200ps步进)
每个子脉冲循环次数
1~1023次
复杂干扰信号发生(选件,任意波方式)
干扰信号形式
射频噪声干扰、噪声调频干扰、噪声调幅干扰、噪声调相干扰、SMSP干扰、C&I干扰
调频格式
线性调频、二相码、伪随机编码、步进频
卷积信号类型
噪声、方波、三角波
复杂电磁环境信号发生(选件,任意波方式)
支持信号类型
脉冲雷达、WIFI、噪声等
数量
每种信号最多3个
雷达信号生成(选件,任意波方式)
信号类型
窄脉冲、线性调频、非线性调频、二项码、多项码、伪随机、步进频率
捷变频
脉间、脉组间、无捷变频
IF/RF信号生成选件(选件,任意波方式)
调制类型
AM/FM/PM/ASK/FSK/PSK/QAM/APSK
载波
单载波、多载波
数据源
全0、全1、伪随机码 (7,   9,15, 20, 23)、自定义、文件输入
IQ矢量基带信号发生(选件,任意波方式)
类型
AM/FM/PM/ASK/FSK/PSK/QAM/APSK
滤波器
矩形、三角、RRC、RC、GAUSS
数据源
全0、全1、伪随机码 (7,   9,15,20, 23)、自定义、文件输入
接口
波形输出
SMA差分
外部触发输出、
内触发信号输出
BNC
10MHz参考输出、10MHz参考输入
BNC
系统接口
USB2.0、USB3.0、网口、DP显示接口等
战术特性
供电电源
220V(50Hz±5%)
功耗
<200W
显示
10.1英寸彩色TFT-LCD
外形尺寸
宽×高×深 = 426mm×175mm×458mm(不含把手和防护底角)
工作温度
0℃~+40℃
存储温度
-40℃~+70℃
重量
约16.5kg
