PIM×××DRS双频段双反射+双工位无源互调测试仪采用“双发双收”和“异步对接”等技术，将双反射测试和双工位测试两种测试模式融为一体，特别适合大规模生产测试场合，如双极化天线测试、跳线测试等。采用该项技术后可以两个工作组同时使用，仪器的利用率大大提高；另外两个端口均可进行反射测试，提高了仪器的使用寿命和安全系数，同时降低了用户的固定资产的投入，将大大提升用户产品的竞争力。

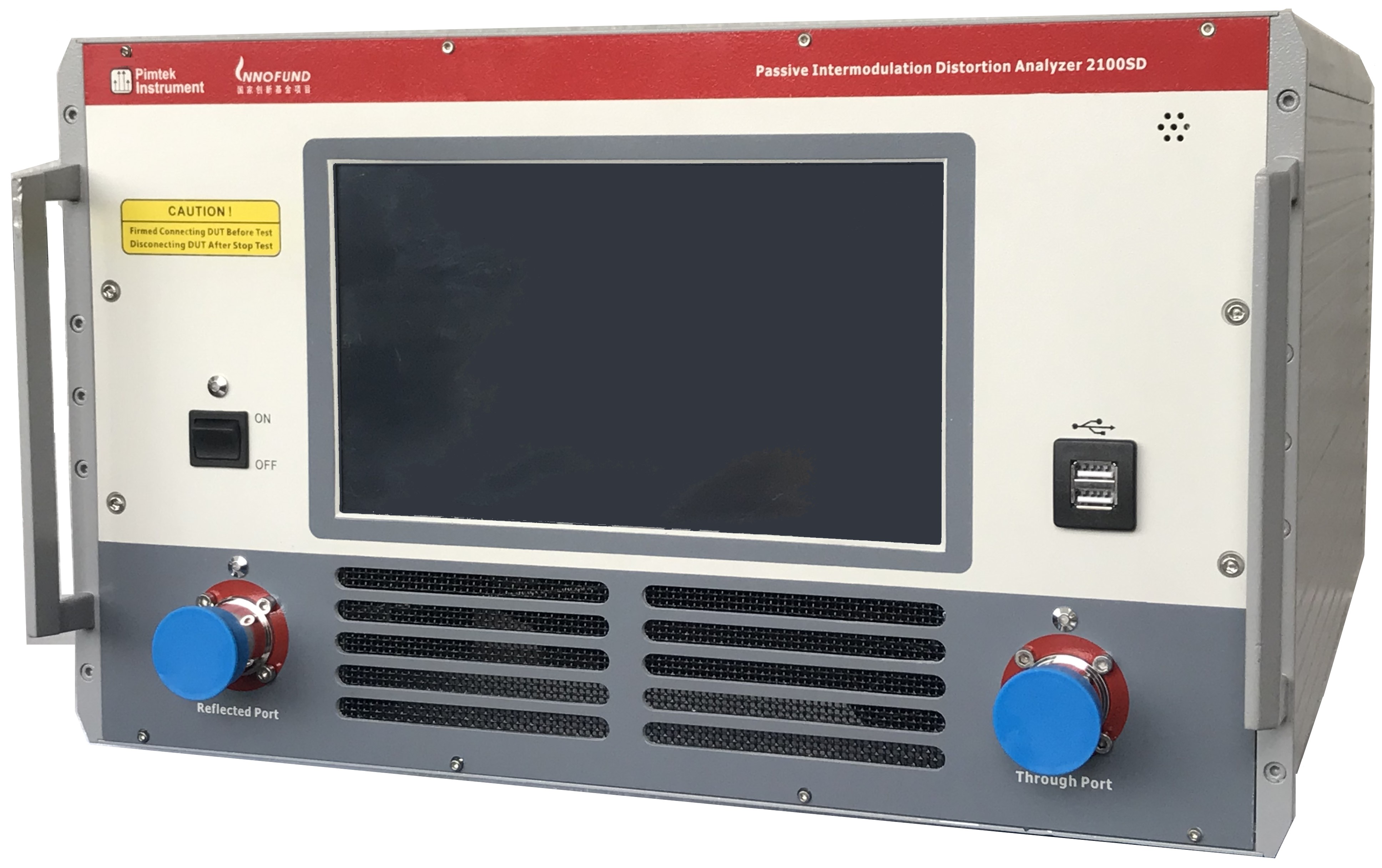

                                                                 以上图片仅供参考
产品特点
· 采用“双发双收”和“异步对接”技术      · 测试效率和仪器使用率提升1倍以上
·具有双反射测试功能                      · 可实现双工位测试功能
·多种测试模式一键切换                    · 点频、时域、扫频三种测量方式
·可测互调阶次3/5/7阶                     · 具有条码扫描、编辑功能
·报表（Word、Excel和PDF）和数据库         · 提供API接口，可以实现个性化测试

技术规格 |
| 系统
测量方式
反射无源互调/传输无源互调（选项）
测量类型
双反射
双工位测试功能
具有
可测互调阶次
3/5/7阶
反射残留互调
＜-122dBm/165dBc（90%的频点）
传输残留互调
＜-120dBm/163dBc（90%的频点）
测试端口
2个7-16 DIN型母头
用户接口
4个USB口，1个LAN口，1个VGA接口
显示
19寸LCD
| 发射机部分
发射频率
935-960MHz/1805-1880MHz
频率步进
0.2/0.5/1/2/5/10MHz
频率精确度
±3ppm
单路载波功率
2×1至25W（+30至+44dBm）
功率步进
0.5dB
功率稳定度
±0.5dB
反向功率保护
100W
| 接收机部分
接收带宽
890-915MHz/1710-1785MHz
底噪声
≤-138dBm
测量范围
-55至-138dBm
接收准确度
≤±0.5@-100dBm
最大不损坏输入电平
+10dBm
| 电气规格
电源
AC 175-250V，50Hz
功率
600W
| 机械规格
外形尺寸
射频箱 450×500×267mm（L×W×H）

无源箱 450×500×310 mm（L×W×H）
重量
约30Kg
冷却
风冷
| 环境规格
工作温度范围
-5℃至+35℃
防护等级
室内使用
相对湿度
5%至90%，无冷凝
| 型号
           适用系统
发射频段                  接收频段
PIM0918DRS     GSM/DCS
935-960 MHz              890-915 MHz

1805-1880 MHz           1710-1785 MHz

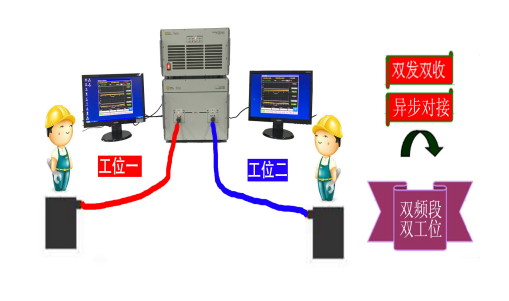

基站天线互调测试示意图

关键词:

镇江市澳华测控技术有限公司

地址：江苏省镇江市丁卯新区经十五路99号D41幢（中心研发区内）

邮编： 212009

电话： 13952868198

传真： 0511-88890380

市场部： 13952868198/18906101994

技术支持： 18952940135

服务邮箱： tjaohua@pimteks.com
