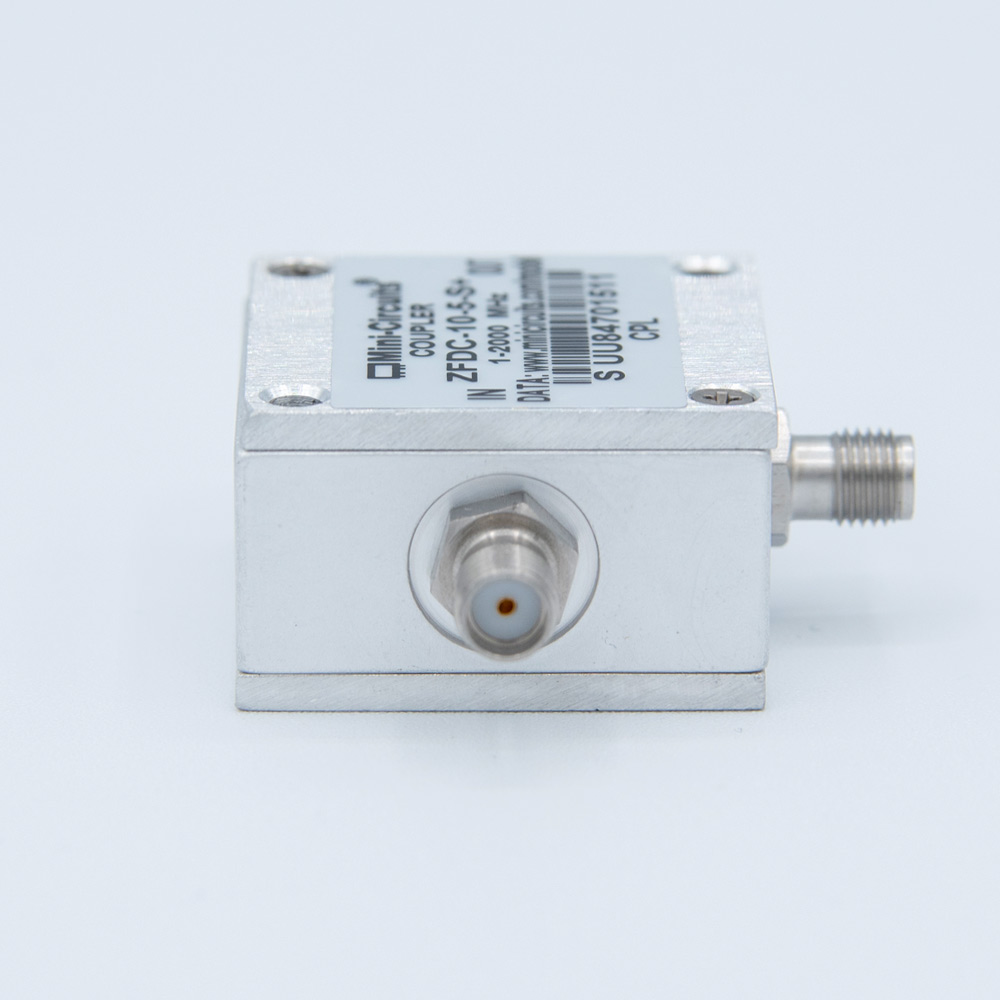

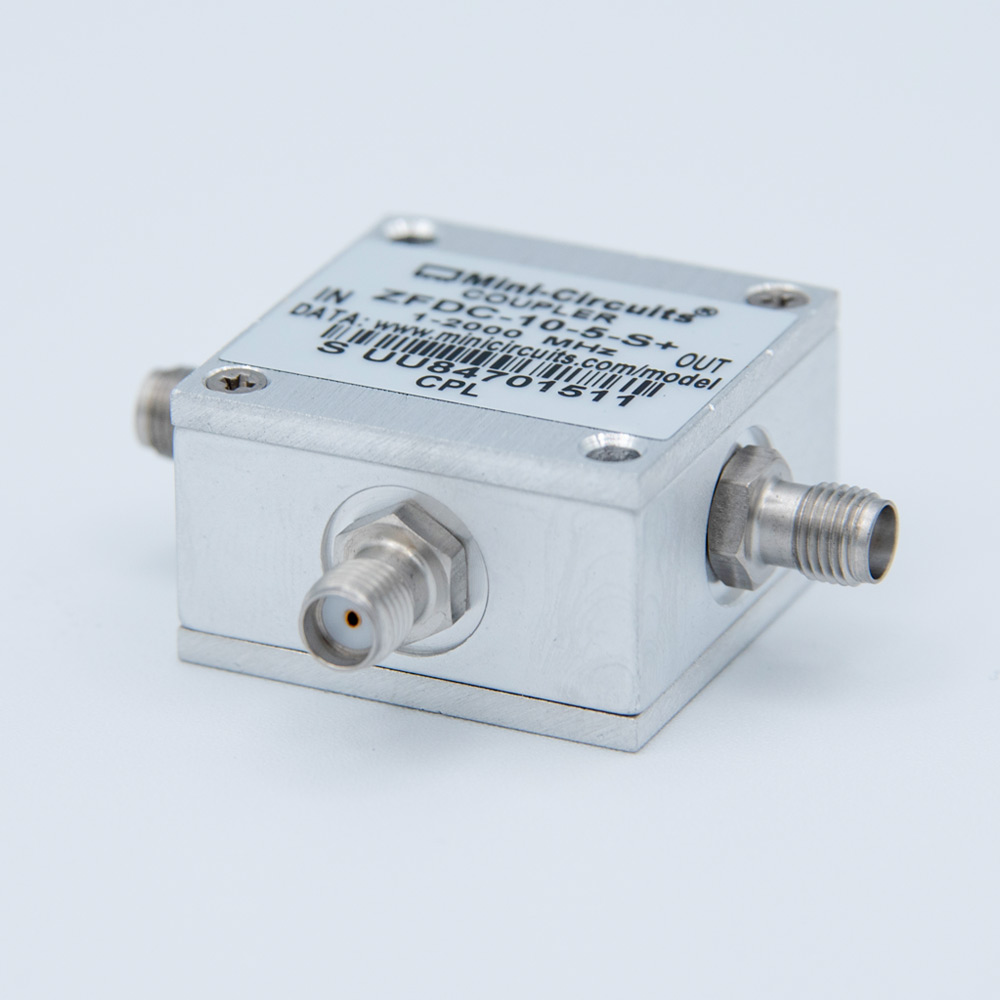

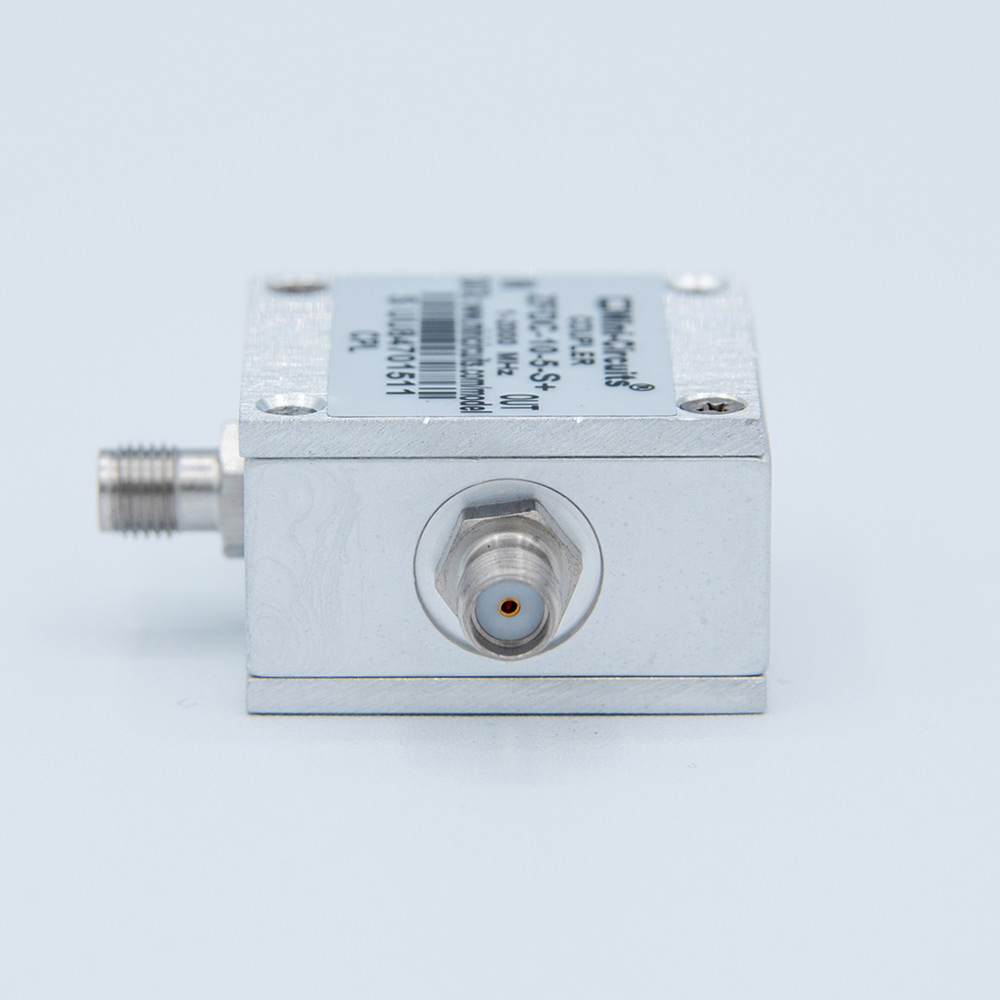

    ZFDC-10-5-S+ 定向耦合器
    1至2000MHz · 10.8dB 耦合 · 方向性 38dB · SMA 接口
    产品简介
    ZFDC-10-5-S+ 是一只 10.8dB 耦合度的定向耦合器，覆盖 1 至 2000MHz，SMA 接口。
    它的看点在低频段方向性：1 至 10MHz 方向性典型 38dB、10 至 1000MHz 典型 30dB，比同价位耦合器高出一截，用来测回波损耗时可用量程更低。
    配合 SA44B 与 TG44A 即可组成标量网络分析系统，测天线、滤波器与电缆的回波损耗。
    Signal Hound 作为配件销售的 2GHz 定向耦合器，由 Mini-Circuits 制造，用于低频段回波损耗与驻波比测量。
    核心参数
    • 频率范围：1至2000MHz
    • 耦合度：10.8dB ±0.5dB
    • 耦合平坦度：±0.5dB
    • 方向性：38dB（1至10MHz）／30dB（10至1000MHz）／22dB（1000至2000MHz，典型）
    • 主线插损：1.2dB（1至1000MHz）／1.8dB（1000至2000MHz，典型）
    • 驻波比：1.3:1（典型）
    • 最大输入功率：0.5W
    • 工作温度：-55°C 至 +100°C
    • 重量：70g
    功能特性
    • 低频段 38dB 方向性：1 至 10MHz 段方向性典型 38dB，短波与低频段测回波损耗时可分辨到约 36dB（驻波比约 1.03），这是它相对普通耦合器的主要优势。
    • 10.8dB 耦合度：耦合度 10.8dB、平坦度 ±0.5dB，耦合端信号比 16dB 或 20dB 耦合器更强，接收端不需要额外低噪放。
    • 主线插损明确分档：1 至 1000MHz 典型 1.2dB、1000 至 2000MHz 典型 1.8dB，最大 1.9dB／2.5dB，做损耗预算时可直接取用。
    • 坚固屏蔽壳体：70 克、屏蔽壳体，SMA 接口，可直接串在测试链路中。
    • 宽工作温度：-55°C 至 +100°C，适合外场与高低温环境。
    • 注意线缆配套：Signal Hound 配件页提示：用 SA44B 与 TG44A 测回波损耗时，需要自备 SMA 电缆或 SMA 双阳转接器（不随附）。
    应用场景
    • 回波损耗与驻波比测量：与 SA44B + TG44A 组成标量网络分析，测天线与滤波器回波损耗。
    • 短波与低频段测量：1 至 10MHz 方向性最优的频段，适合 HF 天线与低频器件。
    • 蜂窝与通信系统测试：700MHz 至 2GHz 蜂窝频段的插损、回损测量。
    • GPS 与接收机前端：低噪声接收链路中的信号取样与监测。
    • 仪表与通信收发系统：作为系统内的耦合取样器件。
    • 实验室通用耦合：信号分配、功率监测与反射测量。
    资源下载
    以上内容与指标均取自Signal Hound（SIGNAL HOUND）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
    Signal Hound · onetest 仪器资源库





    Signal Hound
    ZFDC-10-5-S+ 定向耦合器 详细指标
    1至2000MHz · 10.8dB 耦合 · 方向性 38dB · SMA 接口
    详细指标
    下表取自 Mini-Circuits 官方 ZFDC-10-5 数据手册（REV. C，SMA 型号为 ZFDC-10-5-S+）。该型号由 Mini-Circuits 制造，Signal Hound 作为配件销售。L／M／U 分别对应 1 至 10MHz、10 至 1000MHz、1000 至 2000MHz 三个频段。
    电气指标（25°C）
    • 频率范围：1至2000MHz
    • 特性阻抗：50Ω
    • 耦合度（标称）：10.8dB ±0.5dB
    • 耦合平坦度：±0.5dB
    • 主线插损（典型，L／M／U）：1.2dB／1.2dB／1.8dB
    • 主线插损（最大，L／M／U）：1.9dB／1.8dB／2.5dB
    • 方向性（典型，L／M／U）：38dB／30dB／22dB
    • 方向性（最小，L／M／U）：25dB／18dB／18dB
    • 驻波比（典型）：1.3:1
    • 最大输入功率：0.5W
    典型频响（-10dBm 输入）
    • 1MHz：主线 1.47dB ／ 耦合 11.03dB ／ 方向性 47.08dB
    • 80MHz：主线 1.12dB ／ 耦合 10.70dB ／ 方向性 47.38dB
    • 600MHz：主线 1.19dB ／ 耦合 10.77dB ／ 方向性 31.82dB
    • 1050MHz：主线 1.19dB ／ 耦合 10.73dB ／ 方向性 26.87dB
    • 1550MHz：主线 1.34dB ／ 耦合 10.96dB ／ 方向性 23.98dB
    • 2000MHz：主线 1.59dB ／ 耦合 11.68dB ／ 方向性 19.78dB
    机械与环境
    • 接口：SMA（输入／输出／耦合）
    • 壳体代号：K18
    • 工作温度：-55°C至+100°C
    • 储存温度：-55°C至+100°C
    • 尺寸：55.4mm × 19.1mm（2.18 × 0.75 英寸，含接头）
    • 重量：70.0g
    型号与选件
    • ZFDC-10-5-S+：SMA 接口，1至2000MHz
    • 同系列：ZFDC-10-5+（BNC 接口）、ZFDC-10-5-N+（N 型接口）
    资源下载
    以上规格取自 Mini-Circuits 官方数据手册（ZFDC-10-5，REV. C）与 Signal Hound 官网配件页。
