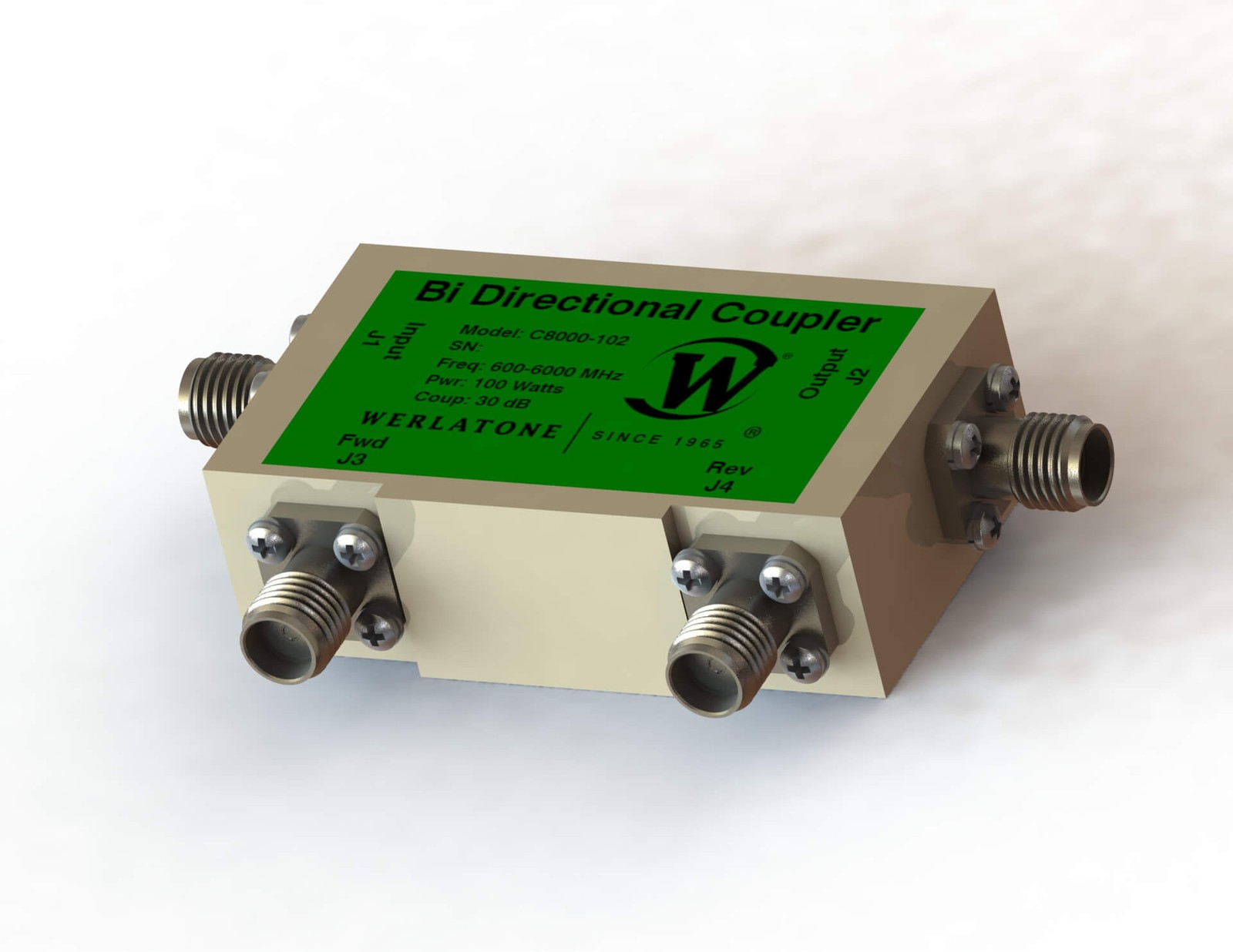

C8000 是 Werlatone 的双定向耦合器,30 dB 耦合度、100 W 连续波功率、600MHz至6GHz 工作频段。

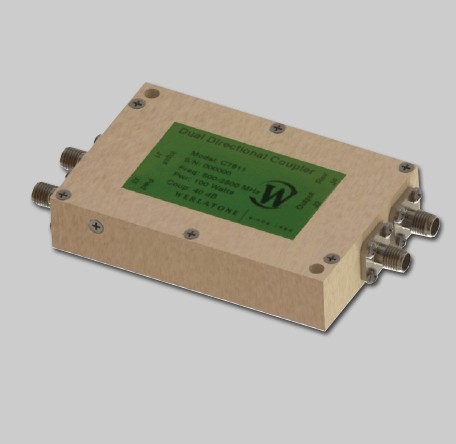

C7811 是 Werlatone 的双定向耦合器,40 dB 耦合度、100 W 连续波功率、500MHz至2.5GHz 工作频段。
C7783 是 Werlatone 的双定向耦合器,20 dB 耦合度、200 W 连续波功率、200MHz至1GHz 工作频段。

同厂商产品

1至2000MHz · 10.8dB 耦合 · 方向性 38dB · SMA 接口

ZHDC-16-63-S+ 50至6000MHz定向耦合器|Signal Hound (在产)

50至6000MHz · 16dB 耦合 · 方向性 32dB · 全 SMA 端口
参考价格 :
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

Signal Hound

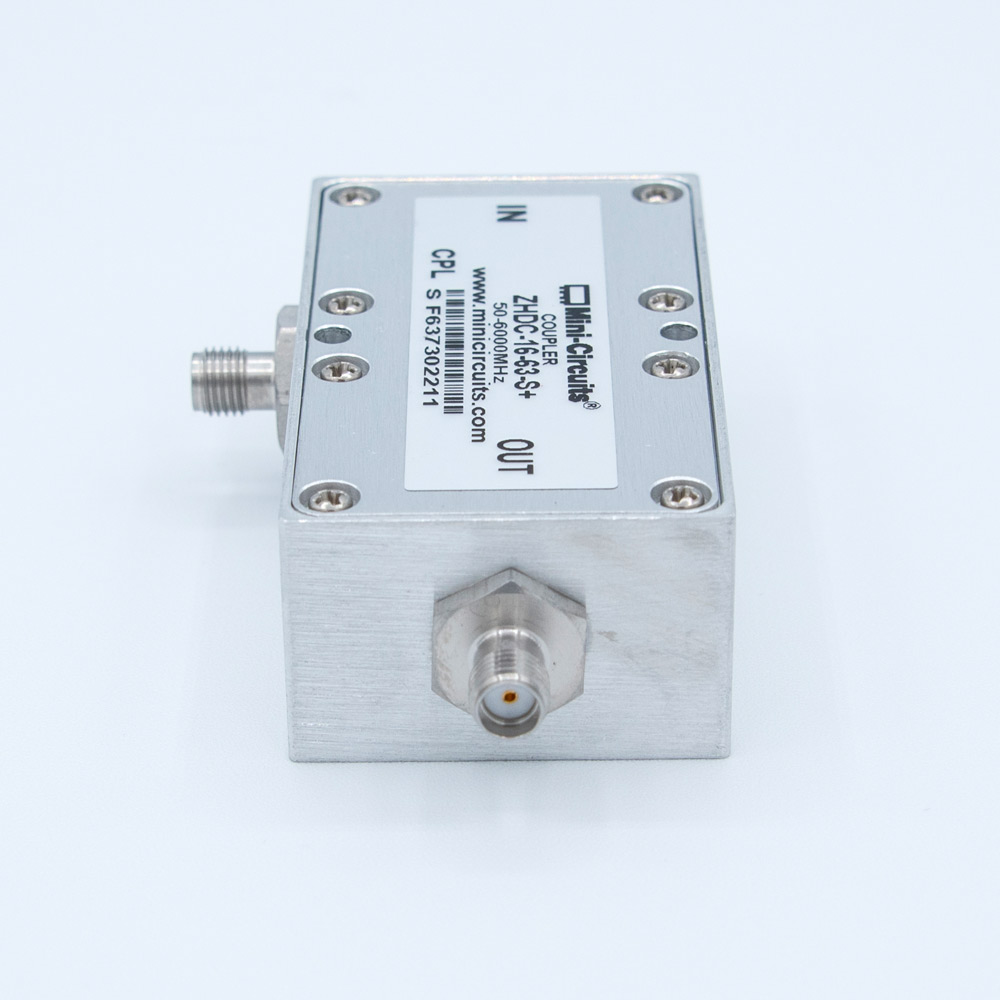

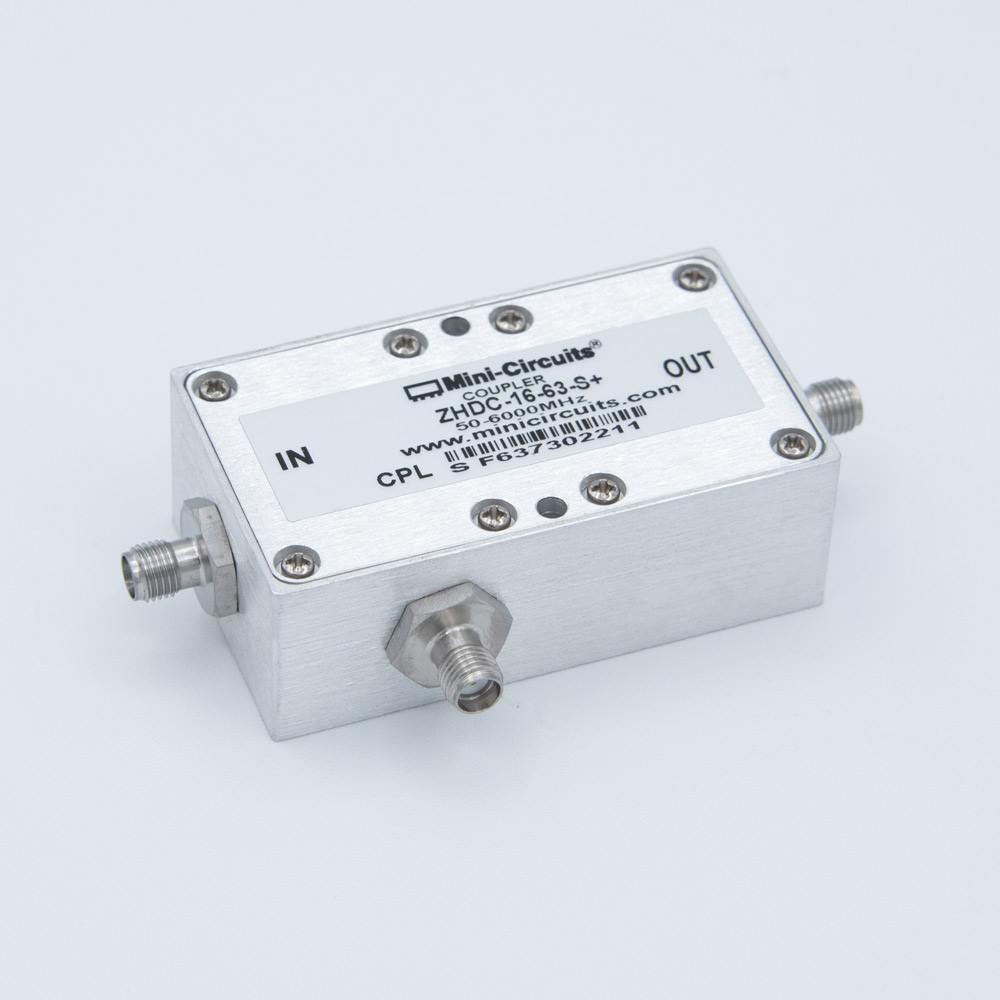

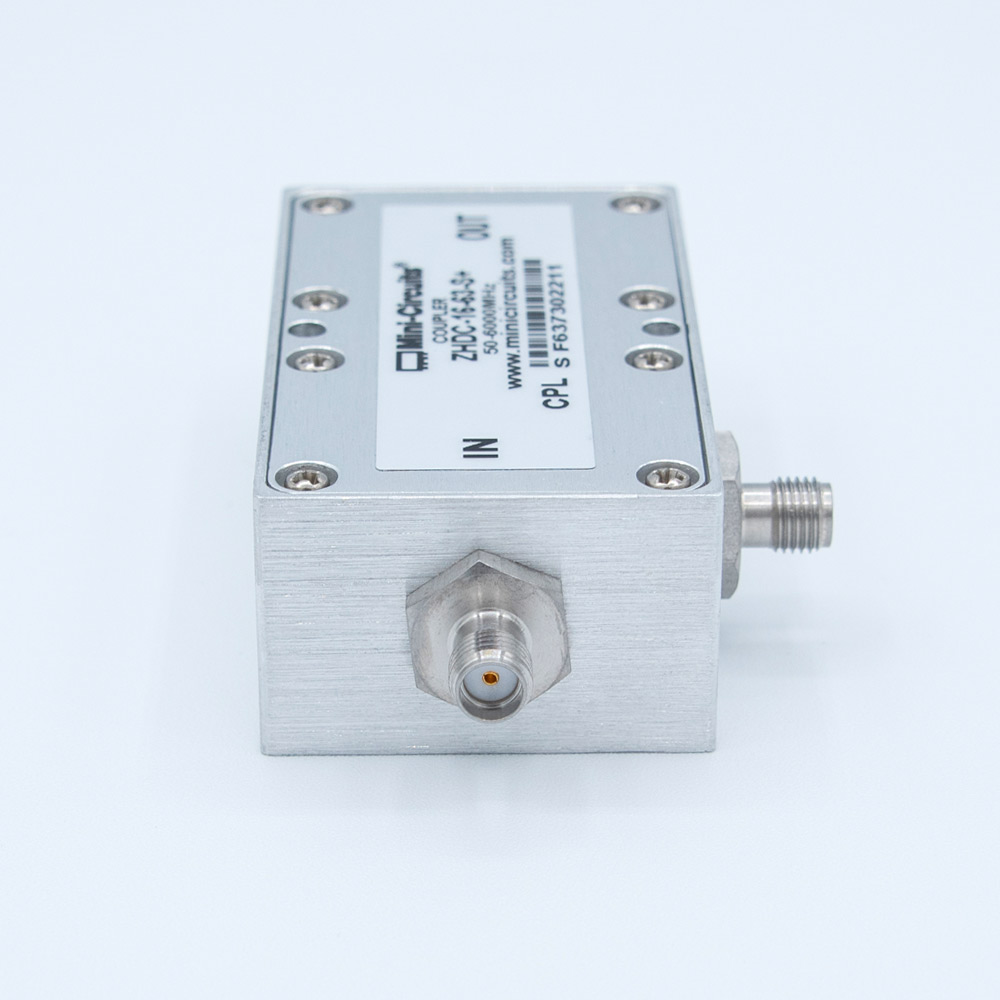

ZHDC-16-63-S+ 高方向性定向耦合器
50至6000MHz · 16dB 耦合 · 方向性 32dB · 全 SMA 端口
产品简介
ZHDC-16-63-S+ 是一只 16dB 耦合度的高方向性定向耦合器,覆盖 50 至 6000MHz,方向性典型 32dB、耦合平坦度 ±0.45dB,三个端口全为 SMA。
它最常见的作用是把 SA44B 与 TG44A(或 BB60C 与 TG124A)组成标量网络分析系统:耦合器的耦合端取回波信号,主路串在被测件前端,就能测回波损耗与驻波比。
Signal Hound 作为配件销售的高方向性耦合器,由 Mini-Circuits 制造,用于构成回波损耗测量链路与系统级信号采样。
核心参数
• 频率范围:50至6000MHz
• 耦合度:16.7dB(典型)/15.5至17.5dB
• 耦合平坦度:±0.45dB(典型)/±0.9dB(最大)
• 方向性:32dB(50至3000MHz)/30dB(3000至6000MHz,典型)
• 主线插损:2.0dB(典型)/3.0dB(最大)
• 最大输入功率:0.5W
• 接口:SMA(输入/输出/耦合)
• 工作温度:-40°C 至 +85°C
• 重量:100g
功能特性
• 32dB 方向性
方向性直接决定回波损耗测量的下限:32dB 的方向性意味着可以分辨到约 30dB 的回波损耗(对应驻波比 1.07),
用于常规天线与滤波器测量足够。
• 6GHz 全频段耦合平坦:耦合度在 50 至 6000MHz 内 16.7dB ±0.45dB,频率变化对测量结果的影响可以按常数扣除,不需要逐点校准。
• 全 SMA 接口:输入、输出、耦合三端均为 SMA,与 Signal Hound 的 SA44B/TG44A/BB60C/TG124A 直接对接,不需要转接件。
• 铝合金屏蔽壳体:63.5mm × 35.6mm × 22.4mm、100 克,屏蔽壳体,串在测试链路里不需要额外固定。
• 0.5W 功率容量
接收与测量链路足够;
发射链路使用前需核对功率。
• 随附一只 SMA 转接器:Signal Hound 配件页注明随附一只 18GHz、驻波比 ≤1.18 的 SMA 转接器,用来补齐接口形式。
应用场景
• 回波损耗与驻波比测量:与 SA44B + TG44A(至 4.4GHz)或 BB60C + TG124A(至 6GHz)组成标量网络分析,测天线与器件回波损耗。
• S 参数测量链路:作为定向取样器件构建插损/回损测量前端。
• 互调测量:双音互调测试中用于分离前向与反射分量。
• 系统级信号采样:在主链路中无损取样做监测或功率检测。
• 实验室通用耦合:信号分配与监测的通用器件。
• 产线测试工装:嵌入夹具,做批量器件的一致性检查。
资源下载
以上内容与指标均取自Signal Hound(SIGNAL HOUND)官网该产品详情页与官方产品资料,未标注口径的为厂家公布值。
Signal Hound · onetest 仪器资源库





Signal Hound
ZHDC-16-63-S+ 高方向性定向耦合器 详细指标
50至6000MHz · 16dB 耦合 · 方向性 32dB · 全 SMA 端口
详细指标
下表取自 Mini-Circuits 官方 ZHDC-16-63-S+ 数据手册(REV. D)。该型号由 Mini-Circuits 制造,Signal Hound 作为配件销售。主线插损数值已包含耦合端的理论功率损失。
电气指标(25°C)
• 频率范围:50至6000MHz
• 特性阻抗:50Ω
• 主线插损(典型/最大):2.0dB/3.0dB
• 耦合度(最小/典型/最大):15.5dB/16.7dB/17.5dB
• 耦合平坦度(典型/最大):±0.45dB/±0.9dB
• 方向性(50至3000MHz,最小/典型):26dB/32dB
• 方向性(3000至6000MHz,最小/典型):24dB/30dB
• 回波损耗 输入(50至3000/3000至6000MHz,典型):24dB/22dB
• 回波损耗 输出(50至3000/3000至6000MHz,典型):21dB/18dB
• 回波损耗 耦合端(50至3000/3000至6000MHz,典型):18dB/17dB
• 最大输入功率:0.5W
典型频响(-10dBm 输入)
• 50MHz:主线 1.47dB / 耦合 16.54dB / 方向性 33.07dB
• 1000MHz:主线 1.66dB / 耦合 17.14dB / 方向性 36.11dB
• 2000MHz:主线 1.83dB / 耦合 16.94dB / 方向性 38.05dB
• 3000MHz:主线 2.02dB / 耦合 16.69dB / 方向性 32.84dB
• 4000MHz:主线 2.14dB / 耦合 16.61dB / 方向性 31.16dB
• 6000MHz:主线 2.41dB / 耦合 16.31dB / 方向性 35.60dB
机械与环境
• 接口:SMA(输入/输出/耦合)
• 壳体:铝合金,壳体代号 FM1918
• 工作温度:-40°C至+85°C
• 储存温度:-55°C至+100°C
• 尺寸:63.5mm × 35.6mm × 22.4mm(2.5 × 1.4 × 0.88 英寸)
• 重量:100g
型号与选件
• ZHDC-16-63-S+:16dB 耦合,SMA 接口,50至6000MHz
• 随机附件:18GHz、驻波比 ≤1.18 的 SMA 转接器 1 只
资源下载
以上规格取自 Mini-Circuits 官方数据手册(ZHDC-16-63-S+,REV. D)与 Signal Hound 官网配件页。
