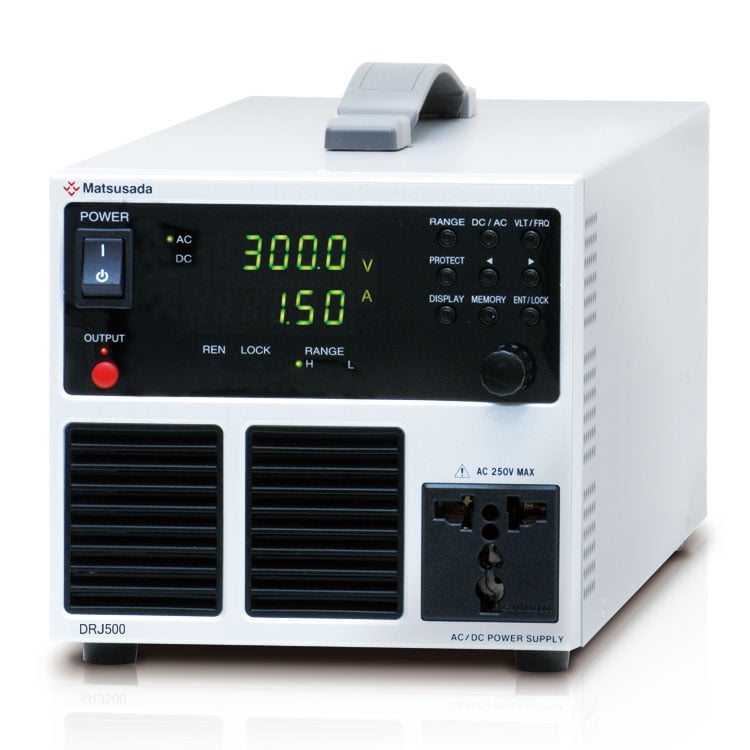

DRJ500 是松田精密（Matsusada Precision）DRJ 系列的一款交流电源，最大输出功率 500W。 Compact AC/DC Power Source with Multifunctionality The DRJ series is an ultra-compact programmable AC power source providing high-precision, stable sine wave output.
高可靠、操作简单、性价比高
同厂商产品
6 个型号 · 单相/三相 · 500VA至10kVA · 0.1V至380V电压
7 个型号 · 单相/三相 · 15kVA至120kVA · 0.1V至380V电压
4 个型号 · 三相 · 350kVA至650kVA · 0.1V至380V电压
- «
- 1
- »
ANGS系列 15kVA至240kVA交流变频电源|艾诺仪器 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
艾诺仪器 AINUO
ANGS系列 可编程交流测试电源
8 个型号 · 三相 · 15kVA至240kVA · 0.1V至380V电压
产品简介
ANGS系列可编程交流测试电源，专门针对光伏、风能等新能源行业开发，适用于逆变器的测试及验证。
电源采用FPGA数字化控制技术，逆变器测试流程可完全实现智能化；
具备正弦波输出模式和多种谐波叠加输出模式，单相、两相或三相低(零)电压穿越，能够充分模拟各种电网异常状况，可配合完成过欠压、过欠频、不平衡及防孤岛保护功能测试，满足相关法规的测试要求。
核心参数
• 电源容量：15kVA至240kVA
• 功率：分辨力：0.1kW/0.01kW/0.001kW，精度：0.45%×读数值+0.45%×满量程值
• 输入 电压、频率：三相四线+PE；相电压220V±33V，线电压380V±57V， / 频率50/60HZ±3HZ…
• 额定电流 220V：22.7A至363.6A
• 电压、频率：相电压0.0~300.0V，频率40.00~70.00HZ
• 外形尺寸W×H×D(mm)：1000×1990×800 / 1200×1990×800…
• 重量(Kg)：310 / 360…
功能特性
• 采用FPGA数字化控制技术，逆变器测试流程可完全实现智能化

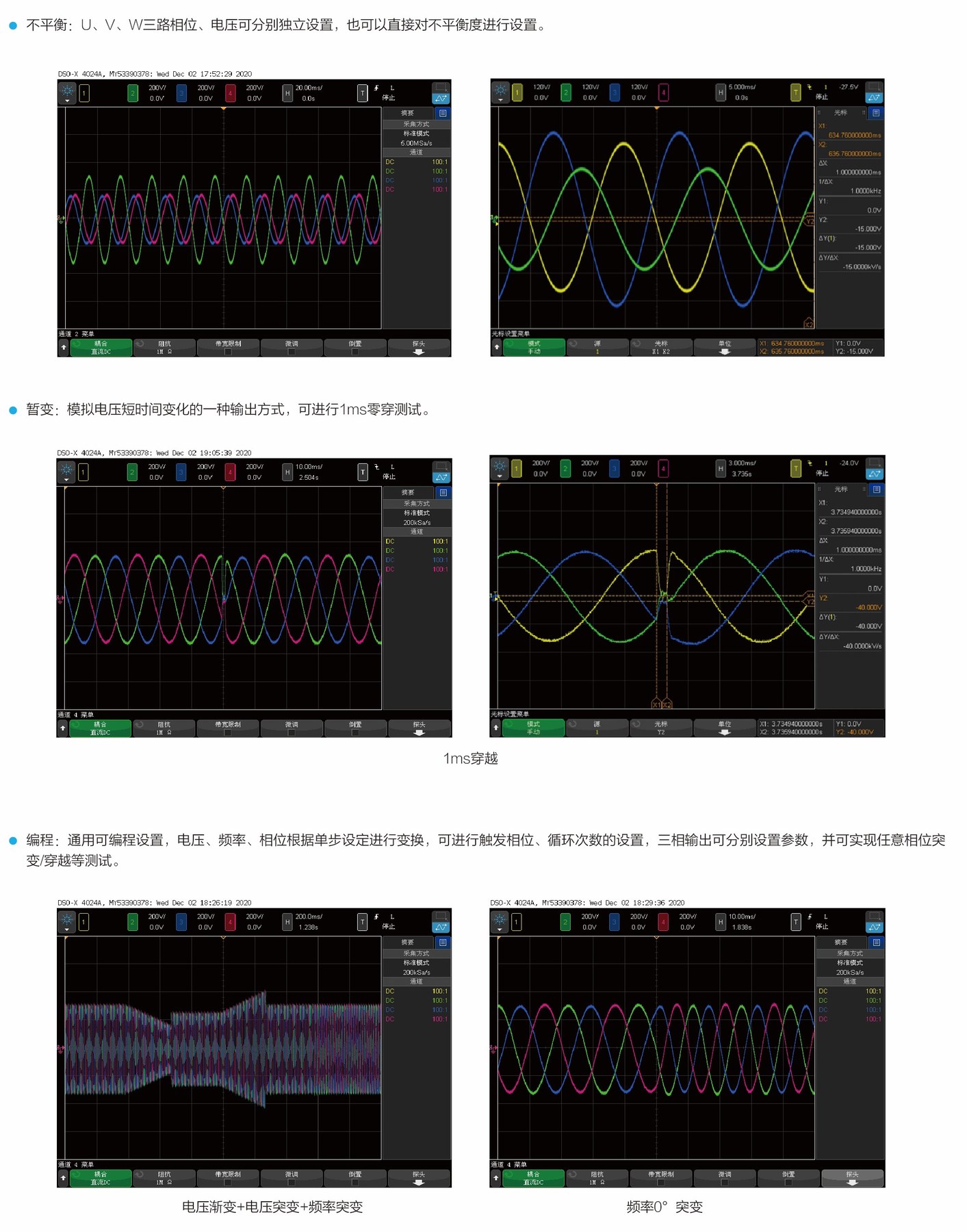

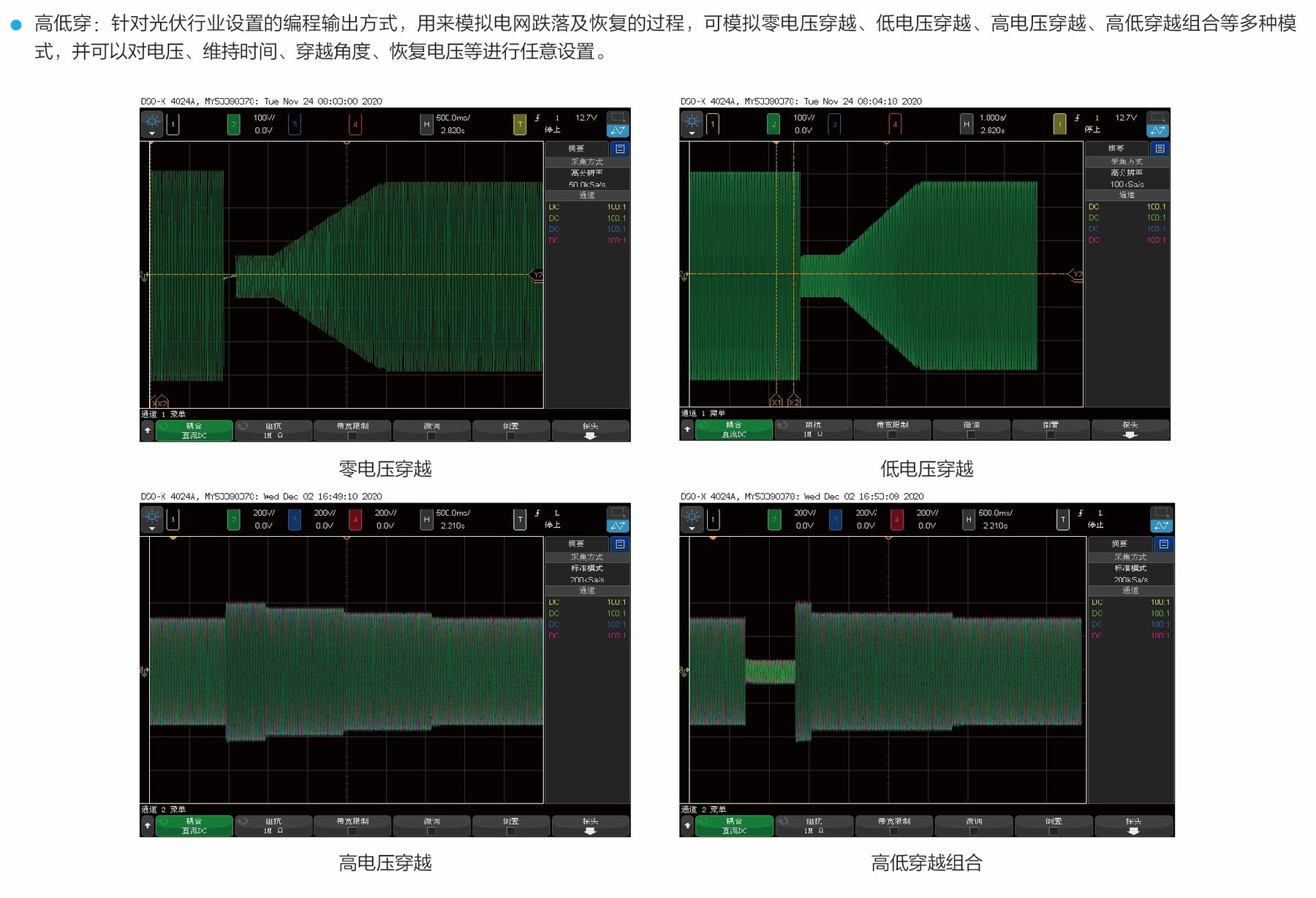

• 具备高性能的高低(零)电压穿越、阶跃、暂降、闪变等测试功能可进行1ms穿越测试
• 电压和频率可设置复杂编程方式，轻松实现过欠压，过欠频测试

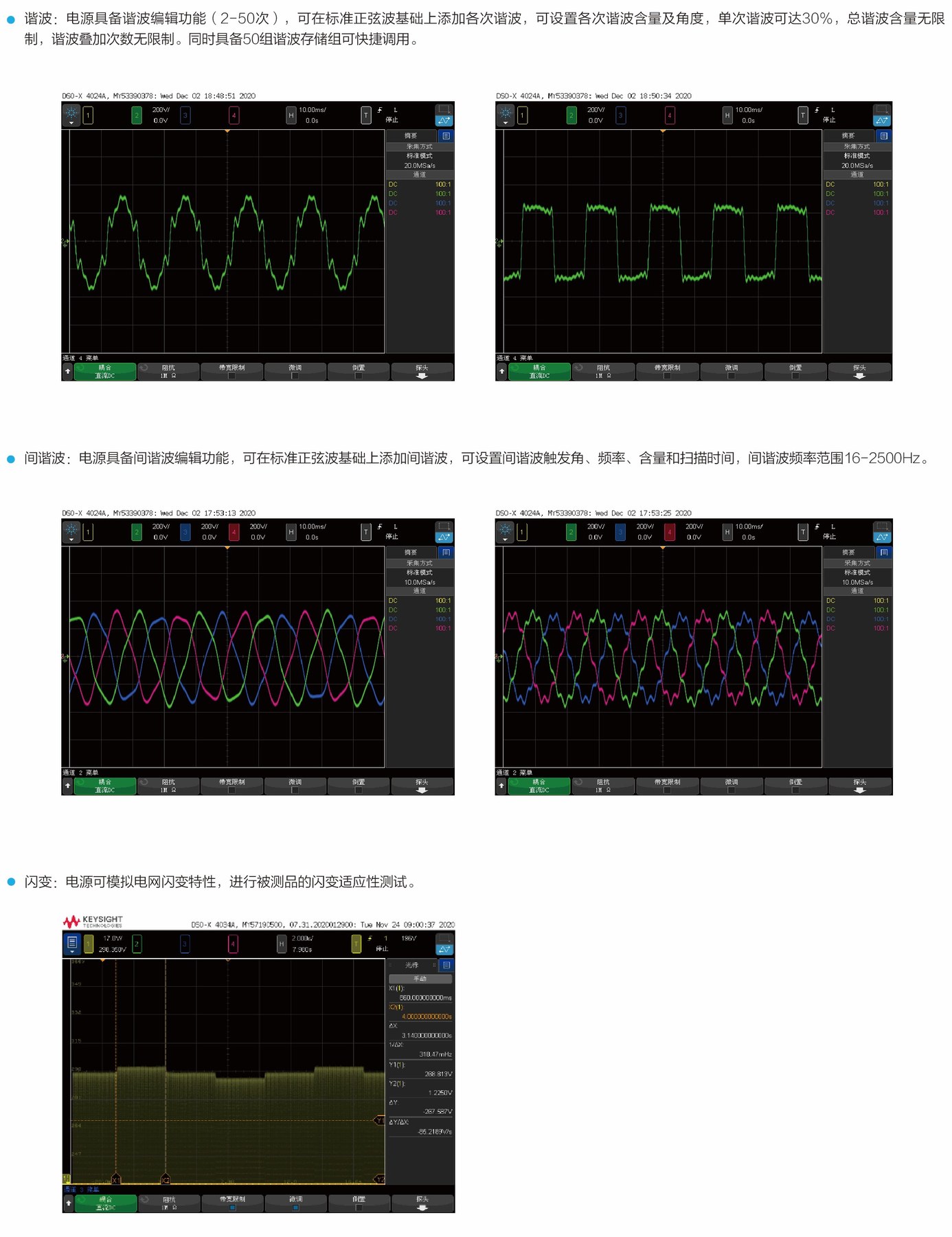

• 具备2-50次谐波输出及间谐波输出功能

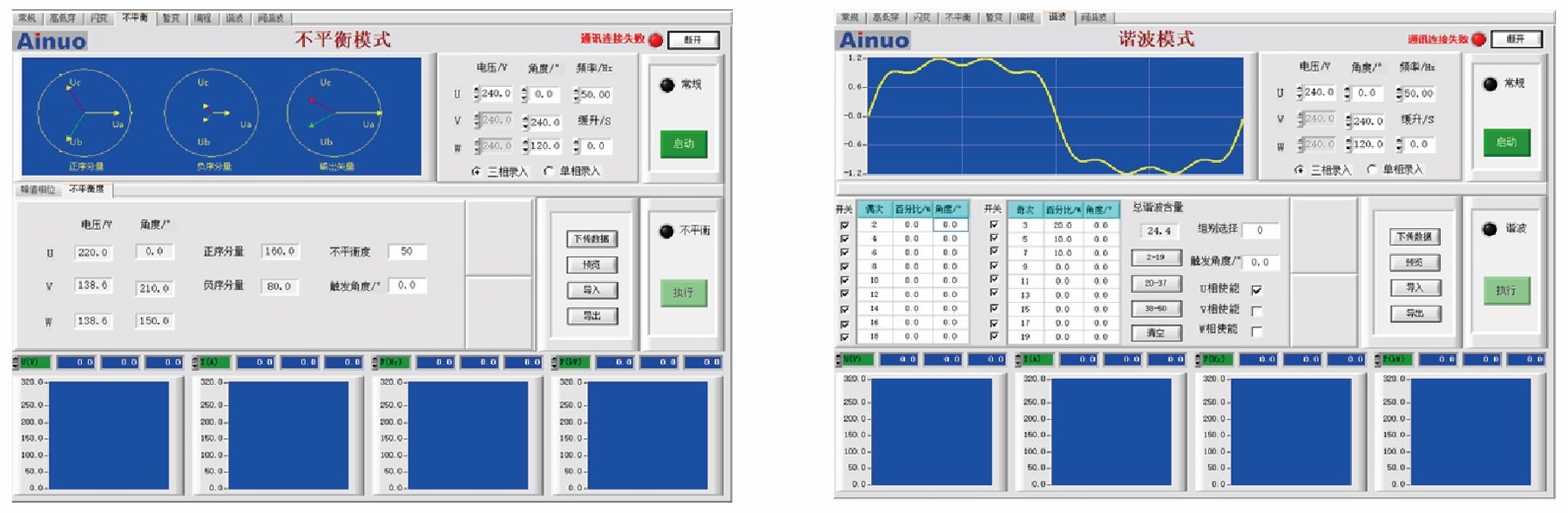

• 三相不平衡模式，可调节三相电压及三相相位差，实现三相不平衡测试
• 3倍额定电流冲击承受2S，带载能力强
• 测量功能齐全：电压、电流、电流峰值、频率、有功功率、视在功率、功率因数、电压峰值因数
• 在线监控功能：输出状态下监控IGBT温度、变压器温度、风机转速、输入电压等参数
• “黑匣子”功能：自动记录报警时的电源状态、报警代码等，极大缩短维护时间
• 风机转速根据电源温度自动调整，降低噪音
• Lock键，人性化设计，5分钟不操作自动锁定，防止误操作

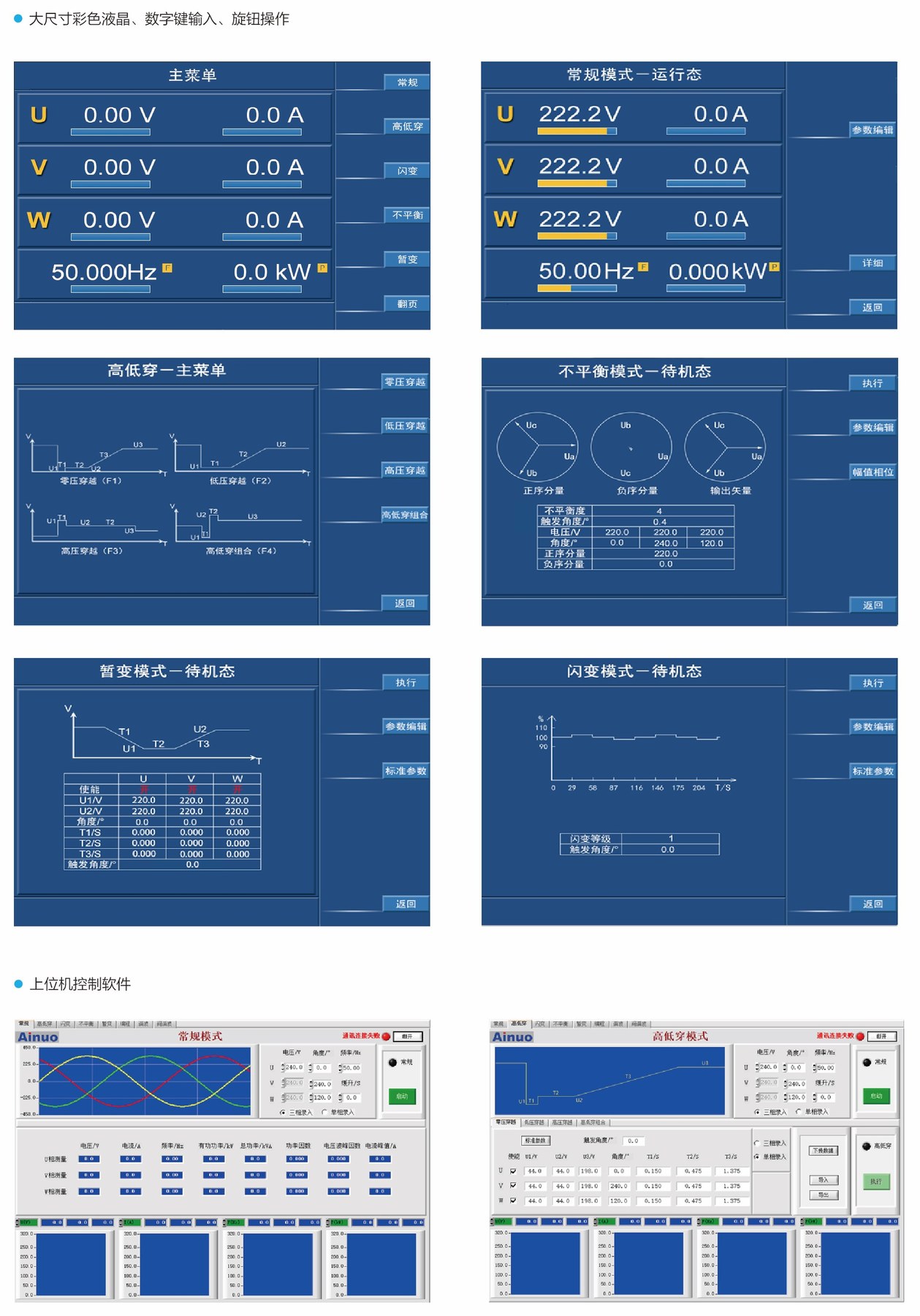

• 机箱采用组合机柜形式，8寸大屏幕彩色液晶显示
• 标配RS232通讯接口：可选配RS485、GPIB、Ethernet通讯接口或模拟控制方式
资源下载
以上内容与指标均取自艾诺仪器（AINUO）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾诺仪器 AINUO · onetest 仪器资源库
艾诺仪器 AINUO
ANGS系列 可编程交流测试电源 详细指标
8 个型号 · 三相 · 15kVA至240kVA · 0.1V至380V电压
详细指标
下表取自艾诺仪器官网该系列产品页的技术规格图，经文字识别整理，个别符号可能与原图存在差异，选型以官网原图与厂商数据手册为准。
技术规格
• 型号参数表
| 指标 | ANGS015T | ANGS030T | ANGS045T | ANGS060T | ANGS090T | ANGS120T | ANGS180T | ANGS240T |
| 电源容量 | 15kVA | 30kVA | 45kVA | 60kVA | 90kVA | 120kVA | 180kVA | 240kVA |
| 输入 电压、频率 | 三相四线+PE；相电压220V±33V，线电压380V±57V， | 频率50/60HZ±3HZ | ||||||
| 输出模式 | 三相四线标准模式、三相不平衡模式 | |||||||
| 电压、频率 | 相电压0.0~300.0V，频率40.00~70.00HZ | |||||||
| 额定电流 220V | 22.7A | 45.4A | 68.2A | 90.9A | 136.3A | 181.8A | 272.7A | 363.6A |
| 电压 | 分辨力：0.1V，精度：0.2%×读数值+0.2%×满量程值 | |||||||
| 设置精度 | ||||||||
| 频率 | 分辨力：0.01HZ，精度：0.05% | |||||||
| 电压 | 分辨力：0.1V，精度：0.2%×读数值+0.2%×满量程值 | |||||||
| 频率 | 分辨力：0.01HZ，精度：0.05% | |||||||
| 测量精度 | ||||||||
| 电流 | 分辨力：0.1A/1A，精度：0.3%×读数值+0.3%×满量程值 | |||||||
| 功率 | 分辨力：0.1kW/0.01kW/0.001kW，精度：0.45%×读数值+0.45%×满量程值 | |||||||
| 交流 | ||||||||
| 输出 频率稳定度 | ≤0.02% | |||||||
| 电压失真度 | 线性负载：THD<1% | |||||||
| 瞬态恢复时间 | 1ms | |||||||
| — | 三相标准模式：120°±2° | |||||||
| 三相相位差 | ||||||||
| — | 三相不平衡模式：0.0°～359.9°，0.1°可调 | |||||||
| 相电压波峰系数 | 1.41±0.1 | |||||||
| 源电压效应 | ≤1% | |||||||
| 负载效应 | ≤1% | |||||||
| — | 105%<输出≤110%15秒关断输出；110%<输出≤200%5秒关断输出； | |||||||
| 过载能力 | ||||||||
| — | 200%<输出≤300%2秒关断输出；300%<输出 | 立即关断输出。 | ||||||
| 保护装置 | IGBT过热、IGBT过流、变压器过热、输入过压、输入欠压、输出过压、输出欠压、输出缺相、输出过流、输出过载、输出短路、母线防回灌 | |||||||
| 显示方式 | 8寸LCD显示，分辨率：800*600 | |||||||
| 输出波形 | 正弦波、谐波（叠加2~50次谐波） | |||||||
| 在线调节功能 | 常规模式下，可在线调节输出电压、输出频率 | |||||||
| 暂变模式 | 具备，实现高压至低压或低压至高压的电压阶跃（暂降） | |||||||
| 功能 闪变模式 | 具备，可调用1～39组中任意一组闪变参数 |
