RI 26系列 覆盖600MHz至8GHz可调谐带阻滤波器|ranatec (在产)

RI 268 – 600-8000 MHz

RI 266 – 600-6000 MHz

RI 264 – 600-2700 MHz

RI 263 – 700-6000 MHz

RI 262 – 600-4200 MHz

RI 261 – 700-3800 MHz

RI 260 – 700-2700 MHz

RI 268

RI 268 是一款高性能数字可调谐带阻滤波器。它配备齐全，符合所有现有的 6 GHz 以下移动频段和所有 7.125 GHz 以下 WiFi 信道。这是通过巧妙的微波设计、数字信号处理和使用最先进的组件来实现的。提供频率扩展选项，用于高达 40 GHz 的一致性测试。

特征

• 组合 5 & 160 MHz 抑制带宽

• 频率可在 600 – 8000 MHz 之间调谐

• 1 kHz 中心频率分辨率

• 2.5 ppm 频率稳定性

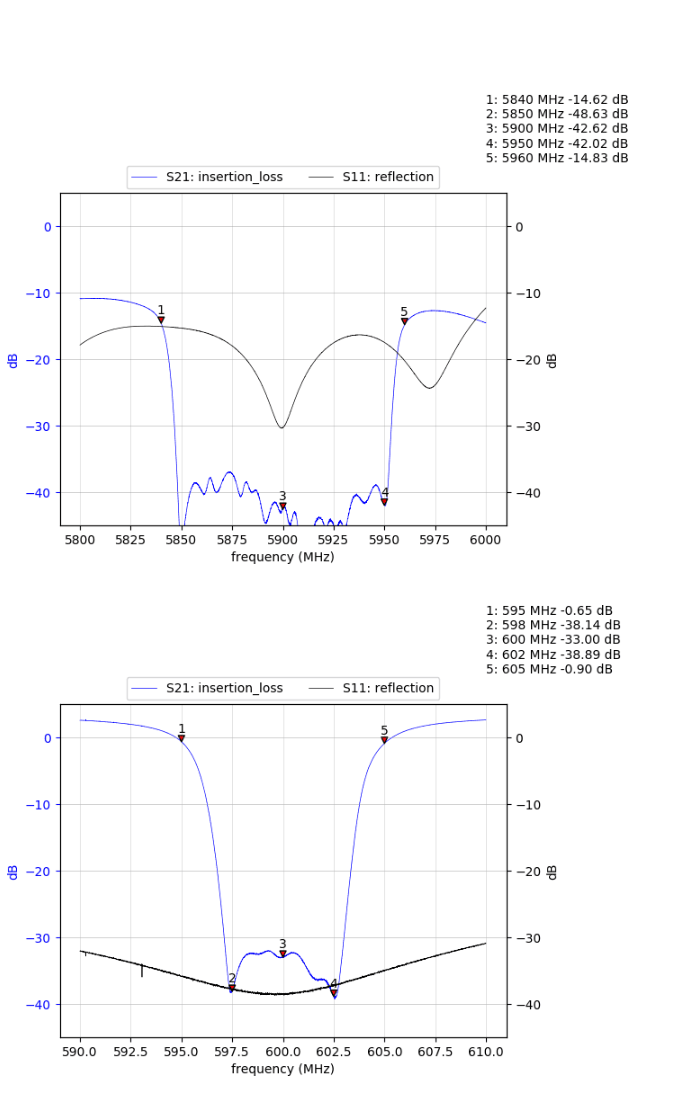

• 35 dB 带阻深度

• 可以在运行时选择过滤器特性

• 通过 LAN 远程控制

• 机架安装

应用

• 根据 TS 136 521-1 （LTE） 和 TS 138 521-1 （5G NR） 进行一致性测试

• 根据 IEEE 802.11 进行 WiFi 测试。

• 杂散发射测量

• 接收机阻塞测量

• 无线电发射器和接收器的设计验证

技术数据

RI 266

产品描述

RI 266 配备齐全，可对所有现有移动频段进行一致性测试。窄带（1.4、3 和 5 MHz 带宽信道）定义为 450 至 2 700 MHz，宽带（10、15、20、25、30、40、50、60、80 和 100 MHz 带宽信道）定义为 600 至 5000 MHz。此外，还有 3GPP V2X 通道，带宽为 10 MHz 和 20 MHz，范围从 5150 MHz 到 5925 MHz。滤波器特性在整个频率范围内保持不变。频率扩展单元作为选件提供，可将通带扩展到 26.5 GHz。

RI 266 的输入和输出均包含可编程衰减器，以允许设置信号电平以获得最佳性能。

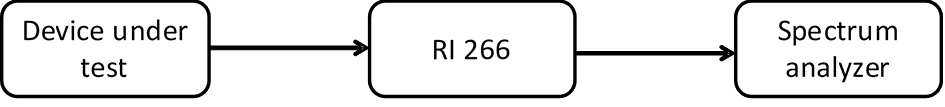

发射机输出杂散发射验证的基本测试设置如下图所示。

被测移动设备可以设置为在任何窄带移动信道上发射，RI 266 带阻滤波器经过编程，可抑制至少 30 dB 的发射信号，而不会影响移动设备的任何杂散发射水平。因此，避免了频谱分析仪动态范围受限的问题。

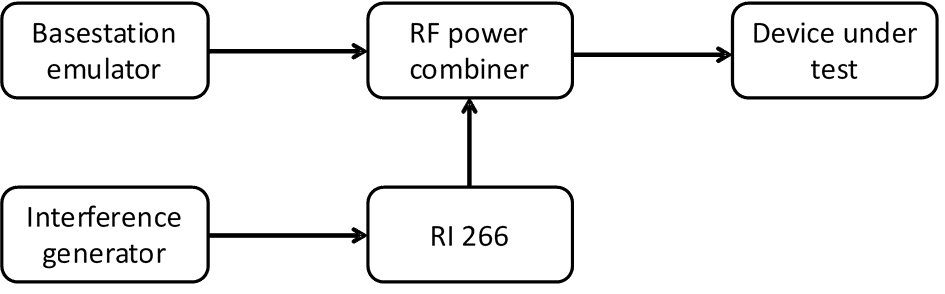

为了验证被测移动设备的接收器阻塞特性，基本测试设置如下图所示。

在这种情况下，RI 266 频段抑制滤波器以用于基站仿真器和被测设备之间链路的信道频率为中心，而干扰信号则位于 RI 266 的抑制频段之外。这样做时，来自干扰发生器的信道频率上的任何过大噪声都会被抑制，而干扰源本身则不会衰减。

特征

• 频率可在 600 – 6000 MHz 之间调谐

• 1 kHz 中心频率分辨率

• 25 ppm 频率稳定性

• 标配 20 MHz 抑制带宽 *

• 标配 35 dB 带阻深度 *

• 过滤器特性可以在运行时选择 **

• 19 英寸，3 U 机架安装

• 通过 LAN 远程控制

• LabView 驱动程序

* 可根据要求提供其他过滤器特性

** 可根据要求提供多种过滤器特性

技术数据

RI 264

5 MHz 可调谐带阻滤波器 600-2700 MHz

特征

• 频率可在 600 – 2700 MHz 之间调谐

• 1 kHz 中心频率分辨率

• 25 ppm 频率稳定性

• 标配 20 MHz 抑制带宽 *

• 标配 35 dB 带阻深度 *

• 过滤器特性可以在运行时选择 **

• 19 英寸，3 U 机架安装

• 通过 LAN 远程控制

• LabView 驱动程序

* 可根据要求提供其他过滤器特性

** 可根据要求提供多种过滤器特性

技术数据

RI 263

100 MHz 可调谐带阻滤波器 700-6000 MHz

特征

• 频率可在 700 – 6000 MHz 之间调谐

• 1 kHz 中心频率分辨率

• 25 ppm 频率稳定性

• 标配 20 MHz 抑制带宽 *

• 标配 35 dB 带阻深度 *

• 过滤器特性可以在运行时选择 **

• 19 英寸，3 U 机架安装

• 通过 LAN 远程控制

• LabView 驱动程序

* 可根据要求提供
其他过滤器特性 ** 可根据要求提供多种过滤器特性

技术数据

RI 262

100 MHz 可调谐带阻滤波器 600-4200 MHz

特征

• 频率可在 600 – 4200 MHz 之间调谐

• 1 kHz 中心频率分辨率

• 25 ppm 频率稳定性

• 标配 20 MHz 抑制带宽 *

• 标配 35 dB 带阻深度 *

• 过滤器特性可以在运行时选择 **

• 19 英寸，3 U 机架安装

• 通过 LAN 远程控制

• LabView 驱动程序

* 可根据要求提供其他过滤器特性

** 可根据要求提供多种过滤器特性

技术数据

RI 261

20 MHz 可调谐带阻滤波器 700-3800 MHz

特征

• 频率可在 700 – 3800 MHz 之间调谐

• 1 kHz 中心频率分辨率

• 25 ppm 频率稳定性

• 标配 20 MHz 抑制带宽 *

• 标配 35 dB 带阻深度 *

• 过滤器特性可以在运行时选择 **

• 19 英寸，3 U 机架安装

• 通过 LAN 远程控制

• LabView 驱动程序

* 可根据要求提供其他过滤器特性

** 可根据要求提供多种过滤器特性

技术数据

RI 260 系列

20 MHz 可调谐带阻滤波器 700-2700 MHz

特征

• 频率可在 700 – 2700 MHz 之间调谐

• 1 kHz 中心频率分辨率

• 25 ppm 频率稳定性

• 标配 20 MHz 抑制带宽 *

• 标配 35 dB 带阻深度 *

• 过滤器特性可以在运行时选择 **

• 19 英寸，3 U 机架安装

• 通过 LAN 远程控制

• LabView 驱动程序

* 可根据要求提供
其他过滤器特性 ** 可根据要求提供多种过滤器特性

技术数据

典型测试设置

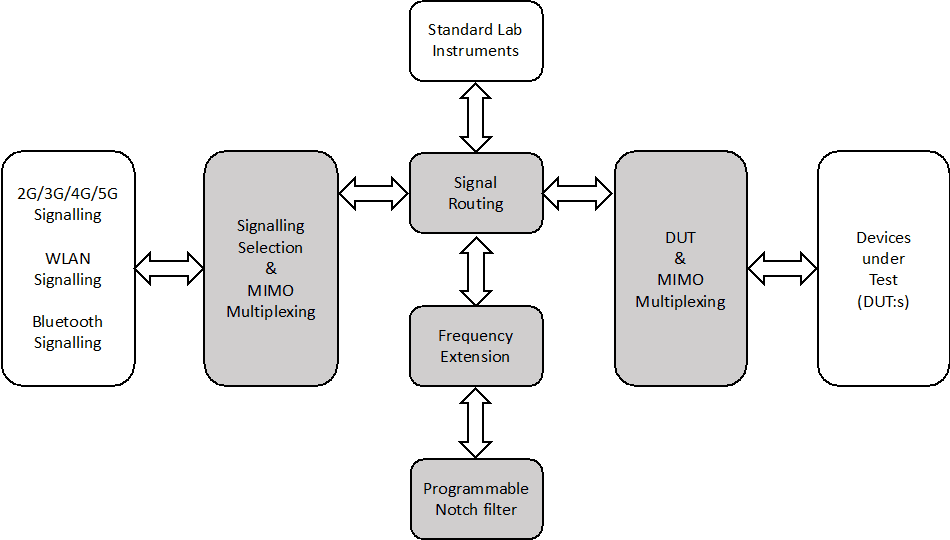

为了对移动设备进行一致性测试，通常会建立通用的自动化测试设置。

信令单元模拟下行链路和上行链路中的无线接入网络基站/接入点。需要一套标准的实验室仪器（通常是功率计、频谱分析仪和信号发生器）来校准各种信号路径以及执行一些实际测量。通用测试设置的所有这些部分通常由无线测试设备中的一级玩家（Anritsu、Keysight或Rohde & Schwarz）提供。

这个通用测试装置的核心是 Ranatec 提供的部件：

1. 信令选择和 MIMO 多路复用包含所需的可编程开关、耦合器和衰减器，以适应上行链路和下行链路中足够的信号星座图

2. 信号路由是测试自动化的核心，通过可编程开关、耦合器和衰减器在整个测试系统中提供灵活的路由和电平设置

3. 频率扩展包含可切换的高通和低通滤波器，允许在高达 26.5 GHz 的整个频率范围内进行杂散发射测量

4. 可编程陷波滤波器是指 Ranatec RI 26X 系列可调谐带阻滤波器

5. DUT 和 MIMO 多路复用是信令选择和 MIMO 多路复用的对应关系，在上行链路和下行链路中为被测设备提供足够的信号星座图

实际的测试设置取决于标准和频段覆盖范围、所用 DUT 的类型和数量、信令单元和实验室仪器的选择，以及自动化水平方面的目标水平。Ranatec 开发了一个灵活且易于使用的测试自动化平台，几乎可以支持任何雄心勃勃的水平，并根据客户需求量身定制。任何此类设置的关键组件都是 RI26X 系列可编程陷波滤波器。

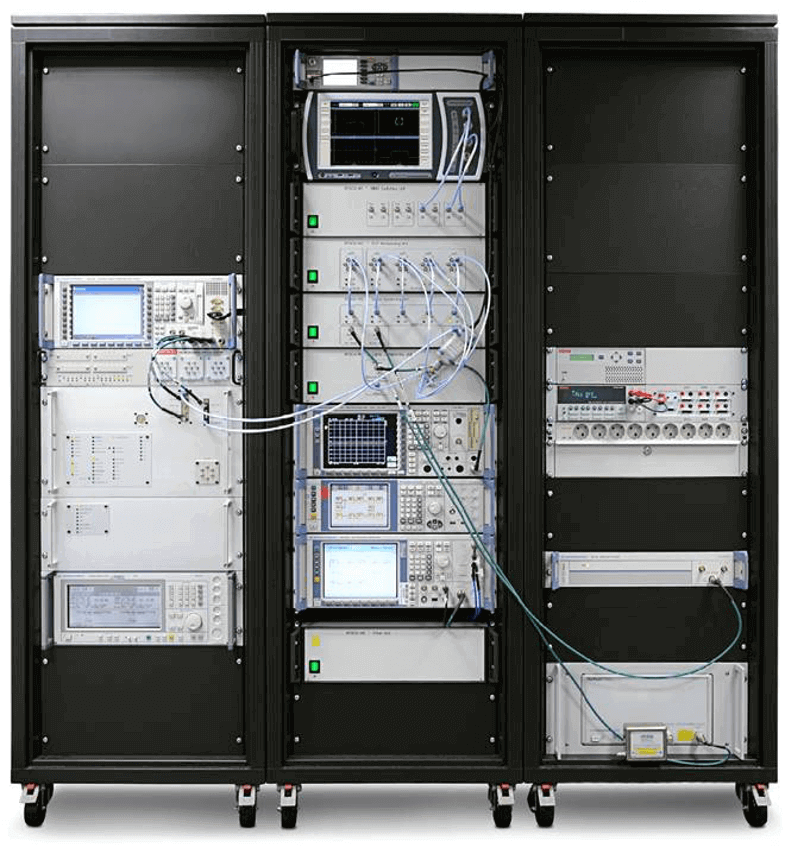

这种测试设置的示例如下图所示。
