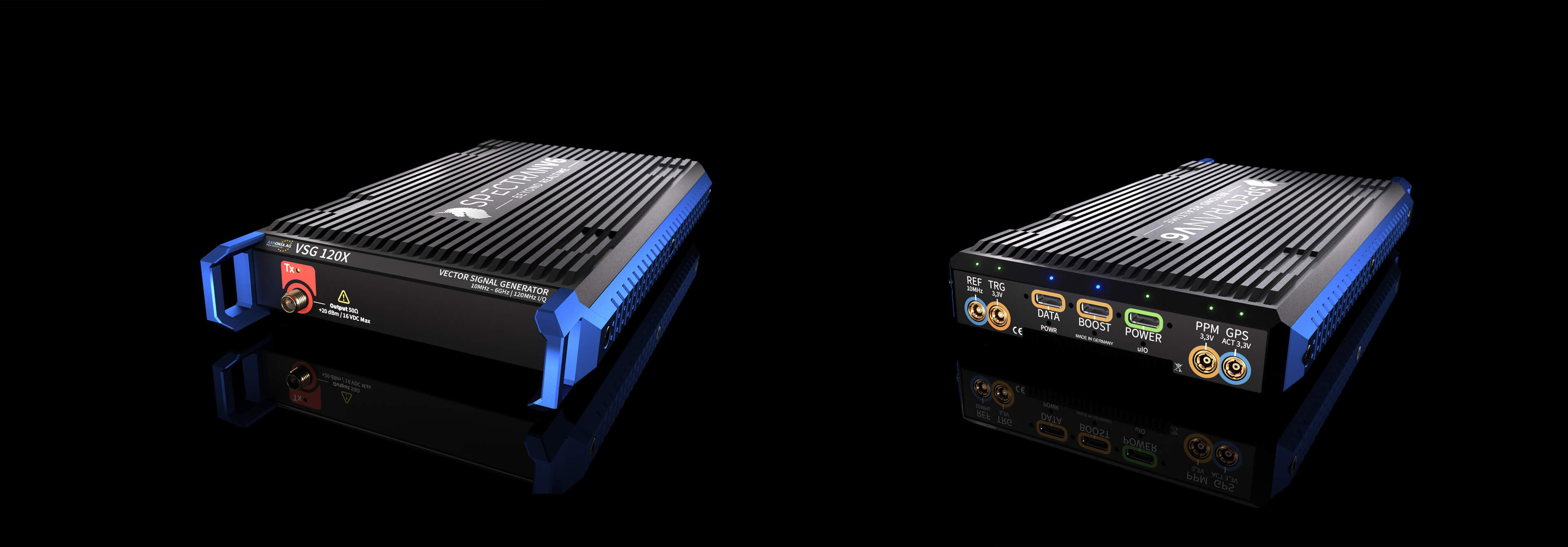

VSG7100A
VSG7100X 系列便携式矢量信号源采用超外差上变频、全数字化中频技术。信号源在跳频速度、功率输出范围、信号调制类型等方面具备超高的性价比，是国内领先的同时具备快速跳频、宽带模拟、特殊信号加载的全功能型便携式宽带信号模拟器。

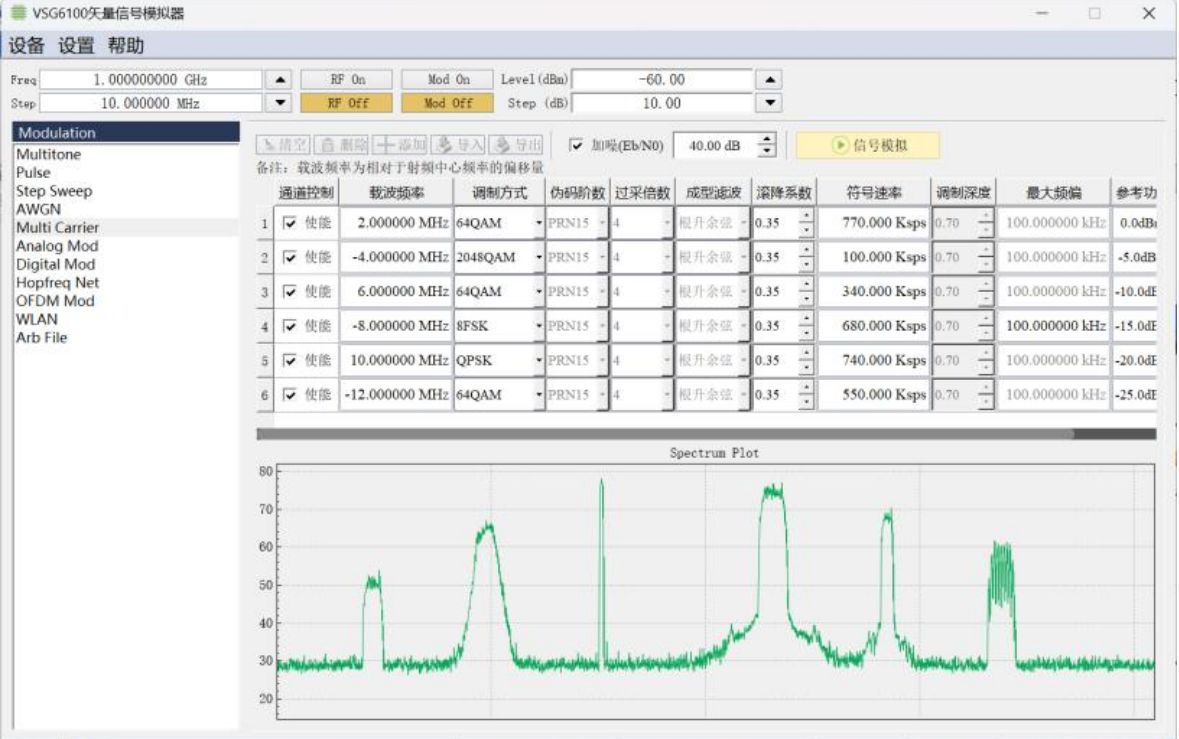

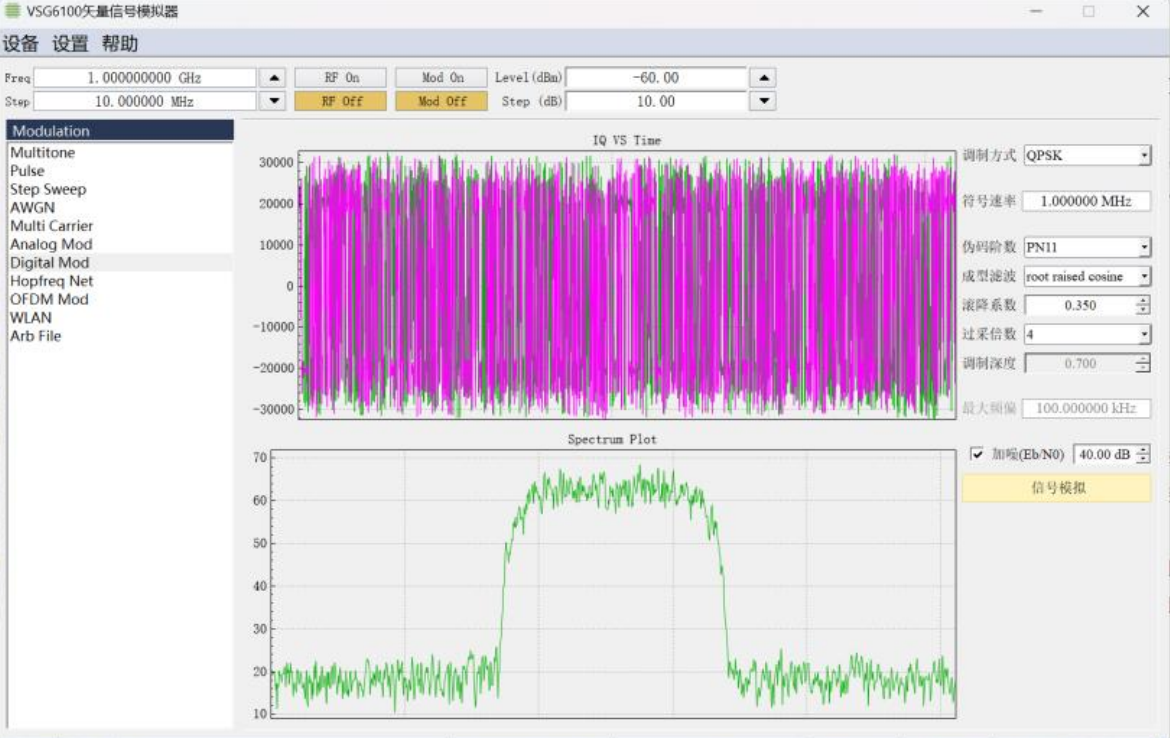

自带软件支持 IQ 数据加载、模拟调制、常见数字信号调制等功能。提供用于二次开发的 SDK，软硬件支持定制。

主要功能特点

最大 100MHz 带宽
USB3.0 通讯、供电接口
常规模拟调制
多种数字调制
具有同步、高精度参考输入输出接口
多种参数一键配置功能
灵活的二次开发 API
根据使用场景提供定制化服务

应用领域

常规信号发生
干扰源
电子对抗
卫星导航
靶标模拟器

射频指标

频率范围：5kHz~7.2GHz
调制带宽：100MHz
SSB 相位噪声：≤-105dBc/Hz @ offset 10kHz,1GHz
输出功率范围：-110dBm~+10dBm (≥30MHz)；-80dBm~-10dBm (<30MHz)
输出功率步进：1dB
频率精度：1Hz
全频段幅度响应：±1.5dB
输出杂波抑制：≤-55dBc (典型值)
输出谐波抑制：≤-30dBc

信号调制

调制类型：模拟、矢量、脉冲
脉冲调制：脉冲宽度：50ns~1s，重复周期：1Hz~20MHz
模拟信号：AM、FM、CW、LSB、USB ……
数字信号：ASK、FSK、MSK、GMSK、BPSK、OQPSK、π/4-DQPSK、8PSK、16APSK、32APSK、8QAM、16QAM、32QAM、64QAM、……1024QAM
常规调制
特殊信号【选件】：WLAN、LORA、Eplrs、Tetra、UFO、HaveQuick、Link xx 等
EVM：≤2% RMS

其他

RF 输入：SMA 型母头，50Ω
触发 / 同步：TTL 3.3V
参考输出：10MHz (+5dBm)
数据接口：USB3.0
供电：DC5.0V/2.5A
体积、重量：216mm x 98mm x 38mm，<0.8kg
