频率范围: 9 kHz to 6 GHz
最大输出功率：9 dBm至16 dBm，25dBm （选件10）
1 GHz 相位噪声: < -134 dBc/Hz@10 kHz（典型值）
分析带宽: 100 MHz标配/320 MHz(选件53）
1 GHz谐波 (0 dBm): <-60 dBc（典型值）
CW，AM/FM模拟调制输出, 功率/频率扫描
数字信号调制输出（选件73）
产品简介

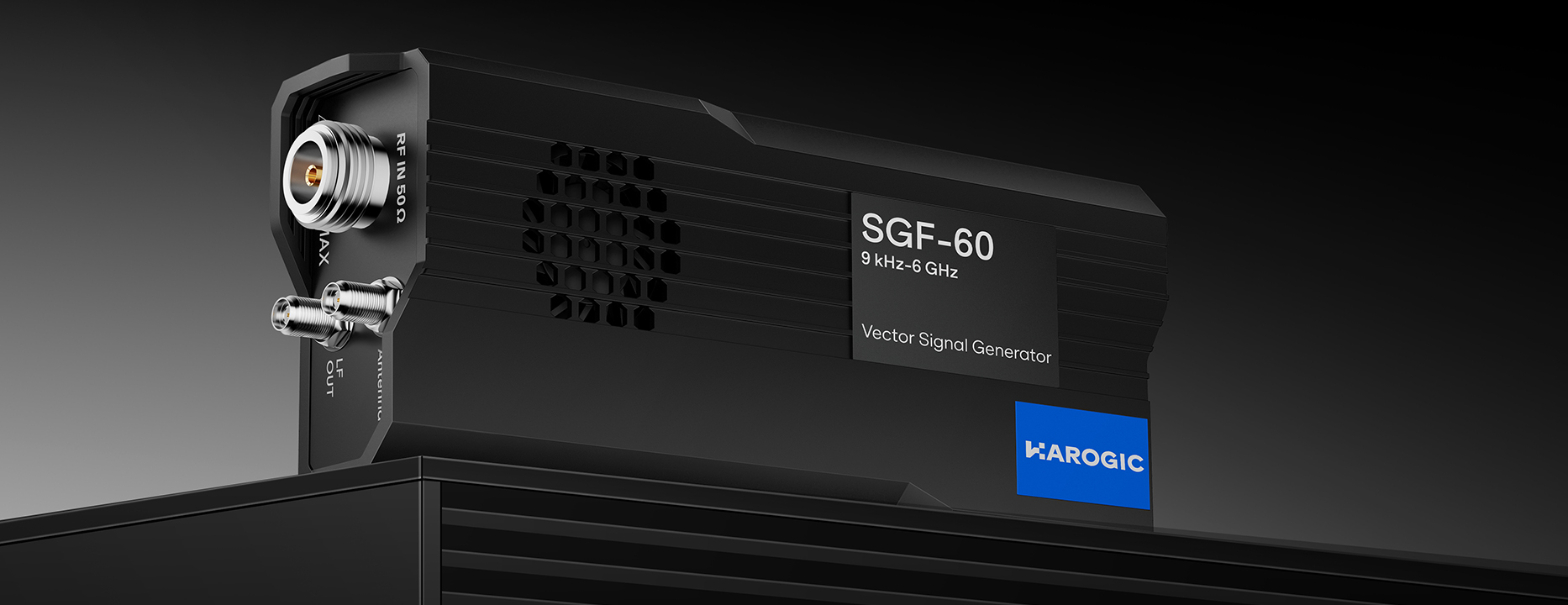

HAROGIC 海得逻捷 SGF-60 USB 矢量信号源的频率范围覆盖 9 kHz 至 6 GHz，提供最大 320 MHz 的实时带宽，最大输出功率为 9 dBm 至 16 dBm。在 1 GHz 载波、10 kHz 偏移条件下，其相位噪声低至 -134 dBc/Hz，能够保证高质量的信号输出品质。同时，该信号源全面支持 AM/FM/PM 模拟调制，并选配 QAM、QPSK、ASK、FSK 等主流数字调制输出功能，满足 Wi-Fi、卫星通信等复杂信号的测试要求。
产品优势
越级相位噪声
1 GHz 载波、10 kHz 频偏下相位噪声低至 -134 dBc/Hz（典型值），相比同系列标准机型实现 10 dB 级提升，为高性能接收机、卫星通信等应用提供接近台式高端信号源的纯净输出。
超低谐波，信号纯净
1 GHz 输出 0 dBm 时谐波典型值 ≤-60 dBc，杂散与失真抑制出色，保证被测件激励信号的质量，降低谐波对测量结果的干扰。
大带宽调制输出
标配 100 MHz 最大回放带宽、50 MHz 实时播放带宽；选件 53 可将调制带宽扩展至 320 MHz（1 GB RAM），支持 Wi-Fi、卫星通信等宽带复杂信号测试。
宽动态范围输出
标配最大输出功率 9 dBm 至 16 dBm，选件 10 中功率输出可达 25 dBm。从微弱信号模拟到功放等大信号测试场景均可覆盖。
全面调制覆盖
标配 CW、AM/FM/PM 模拟调制与功率/频率扫描；选件 73 提供 QAM、QPSK、ASK、FSK 等主流数字调制信号，满足从基础教学到复杂通信系统的测试需求。
USB 紧凑设计
USB 矢量信号源形态，以远小于台式仪器的体积和成本提供实验室级 RF 精度，适合研发调试、产线与便携测试环境。
精准时钟（选件）

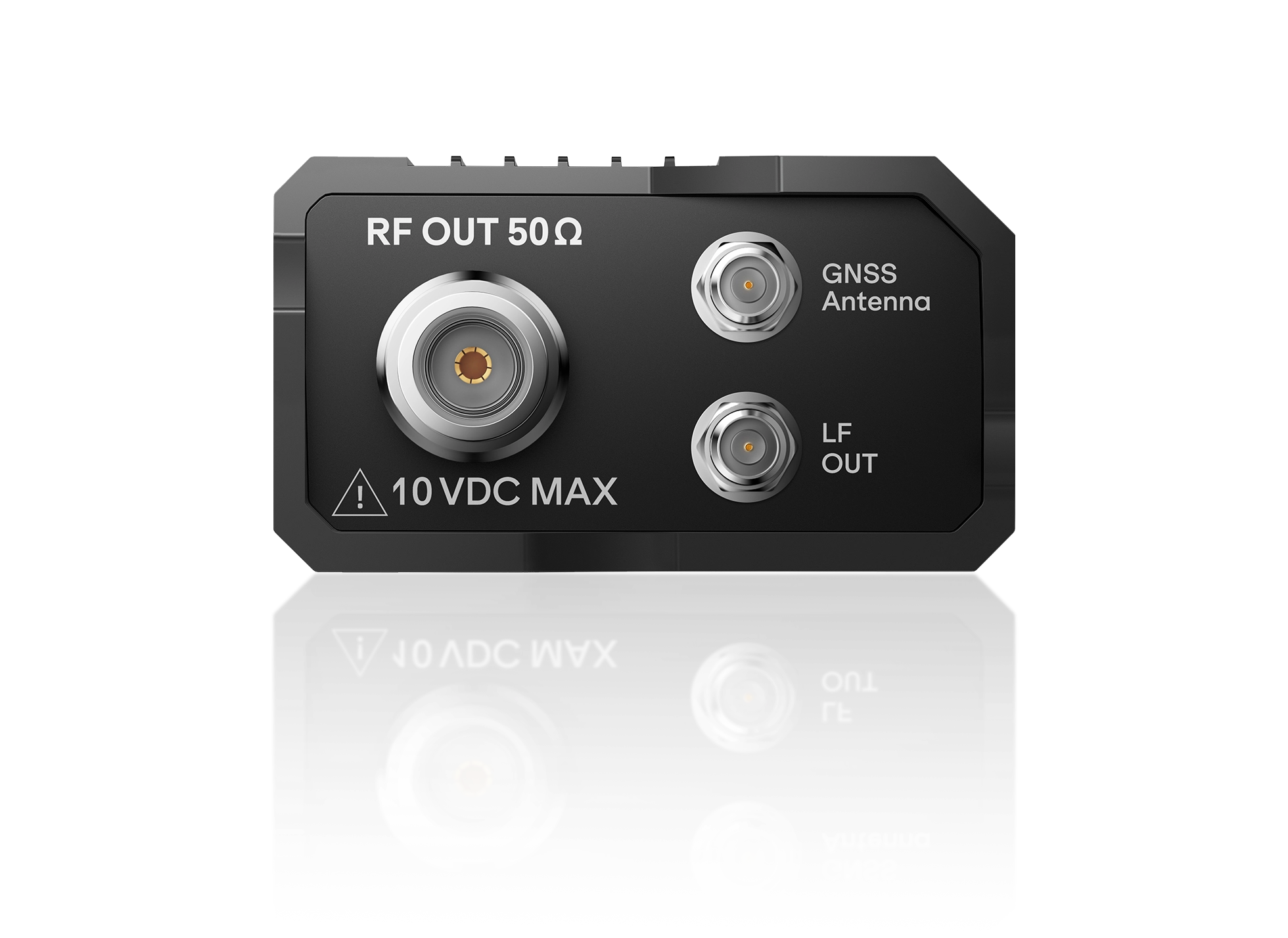

选件 05 内置较高精度 GNSS，支持授时、定位与频率校准，为长期稳定测试与多设备同步提供高精度频率基准。
灵活扩展与长期质保

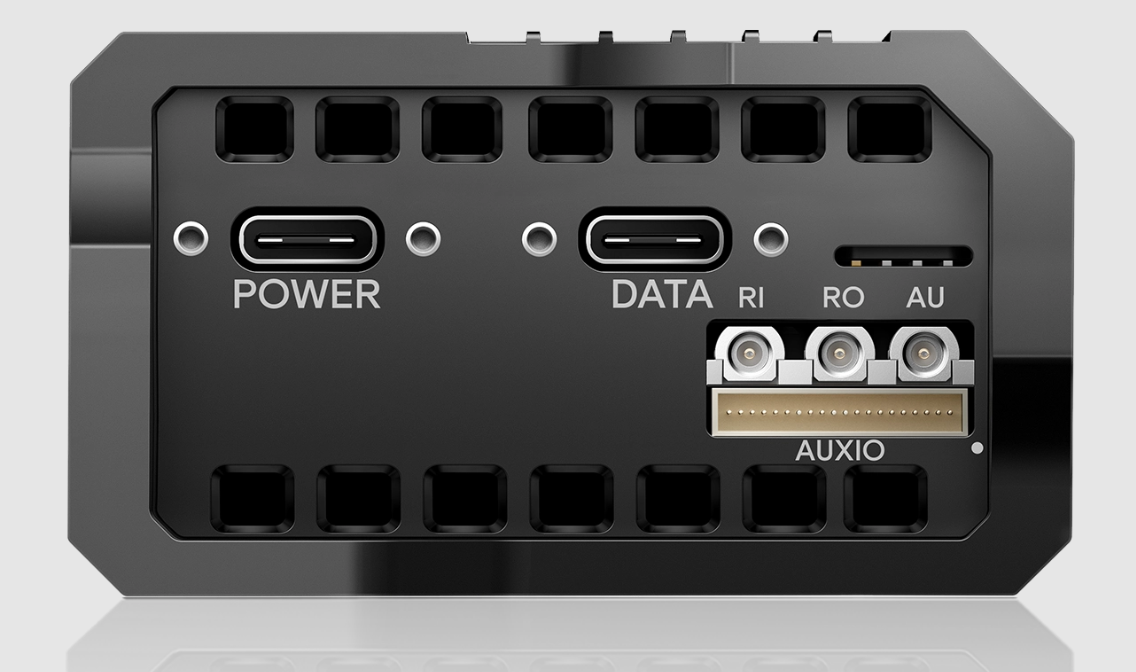

选件 20 IO 扩展板提供外置接口扩展能力；T1/T2 温度等级适配不同工作环境；可选 4 年（选件 80）、5 年（选件 81）超长质保。
选型表
| 型号 | 频率范围 | 1 GHz 相噪（10 kHz 频偏） | 最大输出功率 | 实时播放带宽 | 最大回放带宽 | 价格 |
|---|---|---|---|---|---|---|
| SGF-60 | 9 kHz–6 GHz | -134 dBc/Hz | 9–16 dBm（选件 10 至 25 dBm） | 50 MHz | 100 MHz 标配 / 320 MHz 选配 | ¥19,800 |
信号类型与调制
CW 连续波
AM 调幅
FM 调频
PM 调相
QAM（选件 73）
QPSK（选件 73）
ASK（选件 73）
FSK（选件 73）
频率扫描
功率扫描
选件列表
| 代码 | 选件 | 类型 |
|---|---|---|
| 05 | 内置较高精度 GNSS（授时/定位/频率校准） | 内置硬件 |
| 10 | 中功率输出（最大 25 dBm） | 内置硬件 |
| 20 | IO 扩展板 | 外置硬件 |
| 40 | T1 温度等级 | 内置硬件 |
| 41 | T2 温度等级，仅适用于内核 | 内置硬件 |
| 53 | 320 MHz 调制带宽，1 GB RAM | 内置硬件 |
| 73 | 基础数字调制信号（QAM/QPSK/ASK/FSK 等） | 软件 |
| 80 | 4 年质保 | 服务 |
| 81 | 5 年质保 | 服务 |
