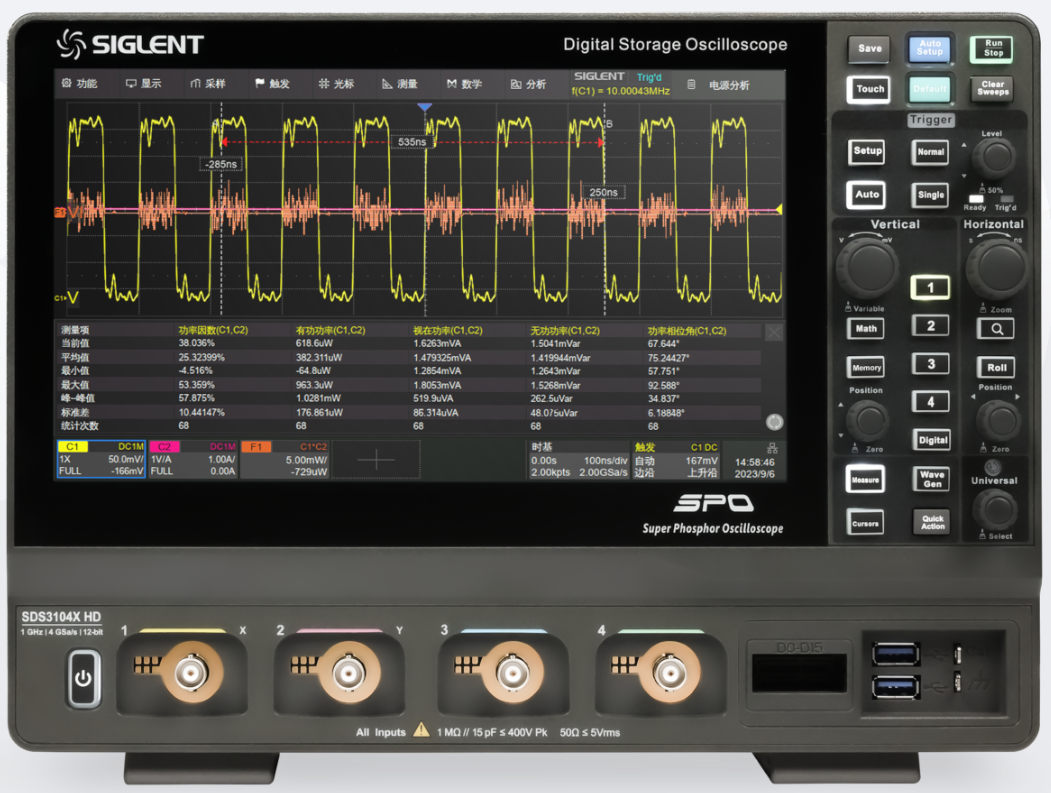

模拟带宽：220 MHz垂直分辨率：12-bit实时采样率： 2 GSa/s存储深度： 100 Mpts/ch（单通道模式）波形捕获率：500 000帧/秒（Sequence 模式）低本底噪声：200 MHz全带宽下低至70 μVrm

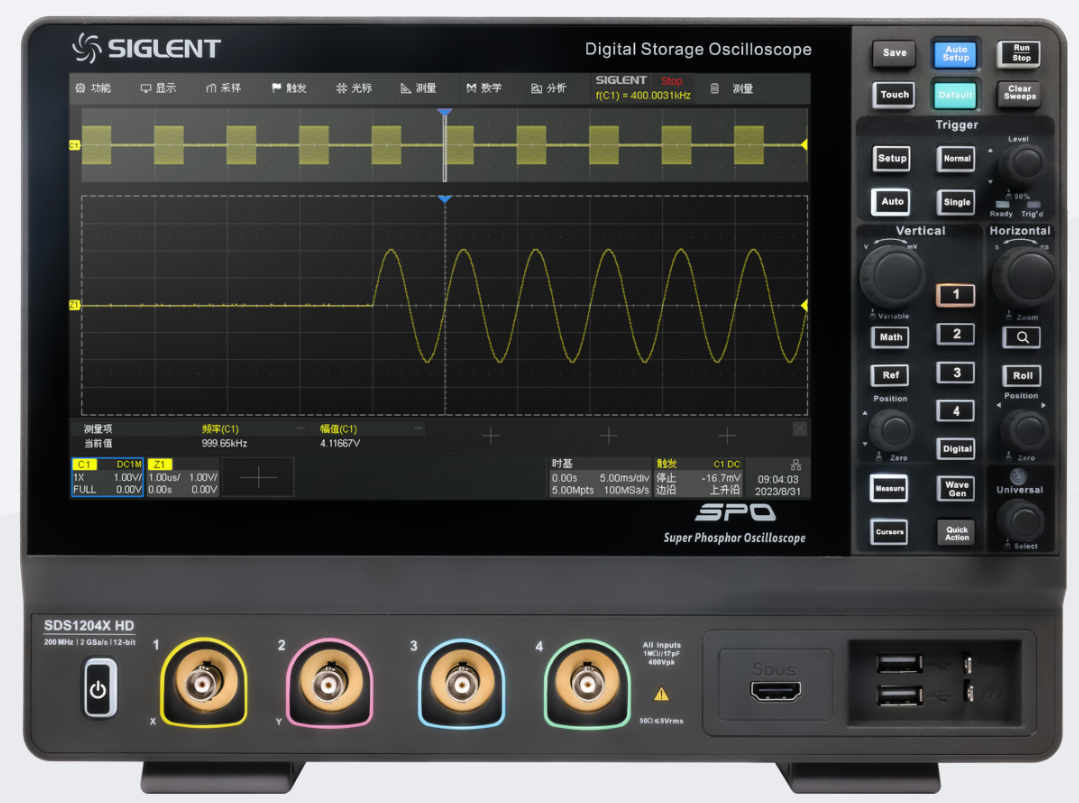

模拟带宽：70MHz，100MHz，200 MHz垂直分辨率：12-bit实时采样率： 2GSa/s存储深度： 100 Mpts/ch（单通道模式）波形捕获率：500 000帧/秒（Sequence 模式）低本底噪声：200 MHz全带宽下低至70 μVrms
带宽：1 GHz、500 MHz、350 MHz存储深度： 最高400 Mpts/ch垂直分辨率：12-bit实时采样率： 最高 4GSa/s波形捕获率：最高 890,000 wfm/s低本底噪声：全带宽下低至 125 μVrms
- «
- 1
- »
SDS5000L系列 350MHz/500MHz /1GHz带宽 高分辨率示波器 5GSa/s 12bit |鼎阳科技 (在产)
存储深度： 最高 2.5Gpts/通道
垂直分辨率：12-bit
实时采样率： 最高 5 GSa/s
波形捕获率：最高 65 万帧/秒
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
产品简介

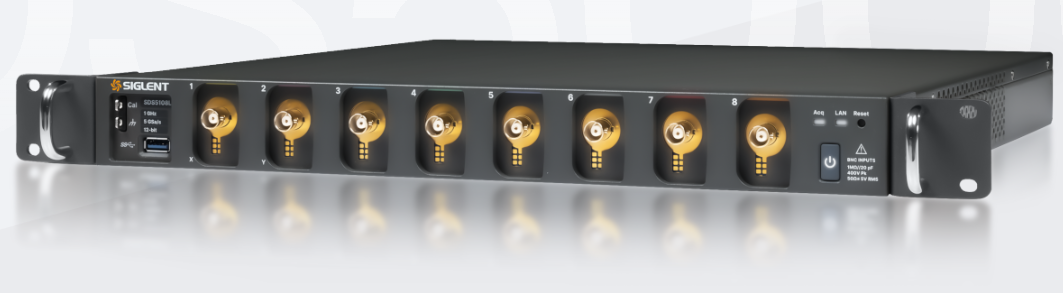

SDS5000L 系列是鼎阳科技最新款八通道紧凑型示波器。SDS5000L 的最大带宽 1 GHz，采样率最高 5 GSa/s，单台提供 8 个模拟通道，可通过多台同步的方式支持最多 512 个模拟通道，能满足更多通道、更高精度的测量需求。
主要特性
带宽：1 GHz, 500 MHz, 350 MHz 产品优势
存储深度： 最高 2.5Gpts/通道
垂直分辨率：12-bit
实时采样率： 最高 5 GSa/s

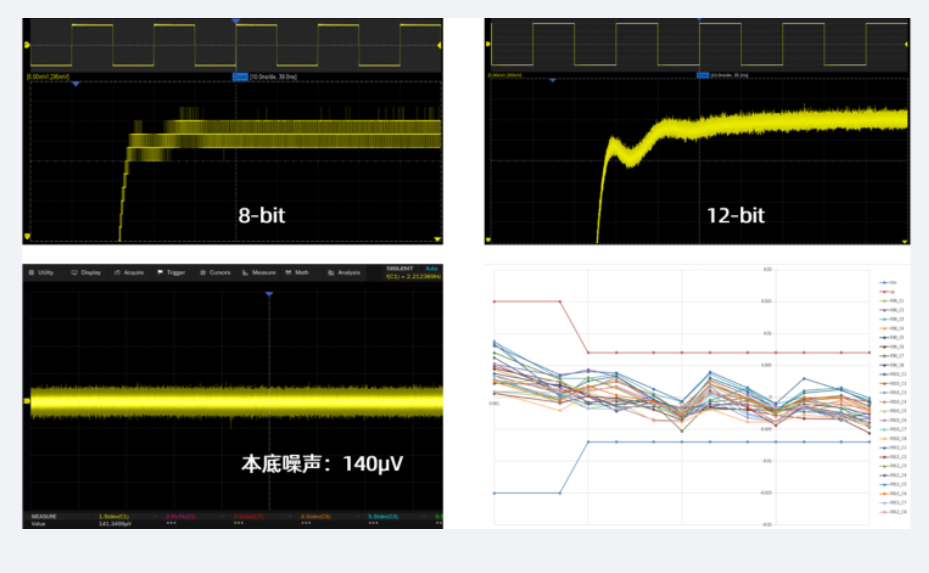

波形捕获率：最高 65 万帧/秒高分辨率，满足更高精度测试需求
优秀的本底噪声，1GHz 全带宽下本底噪声低至140μV
直流增益精度±0.5%

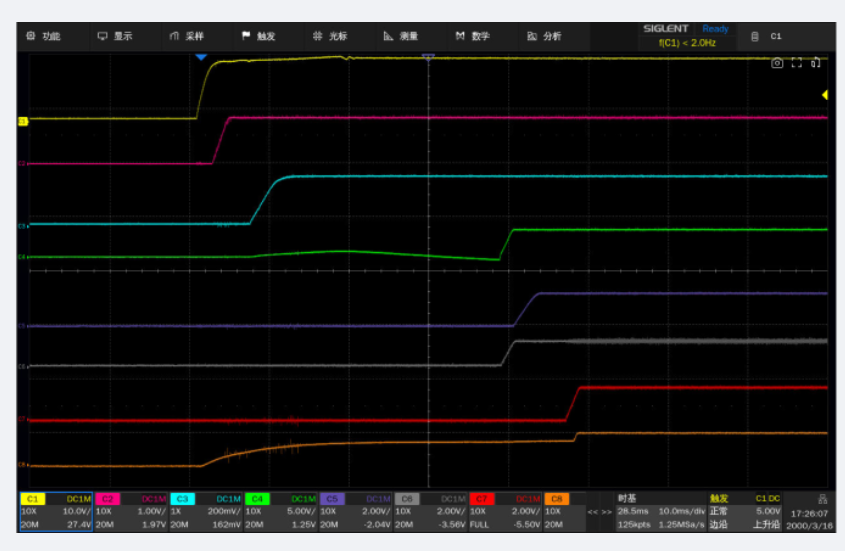

多路信号时序分析，一次完成电源轨测量

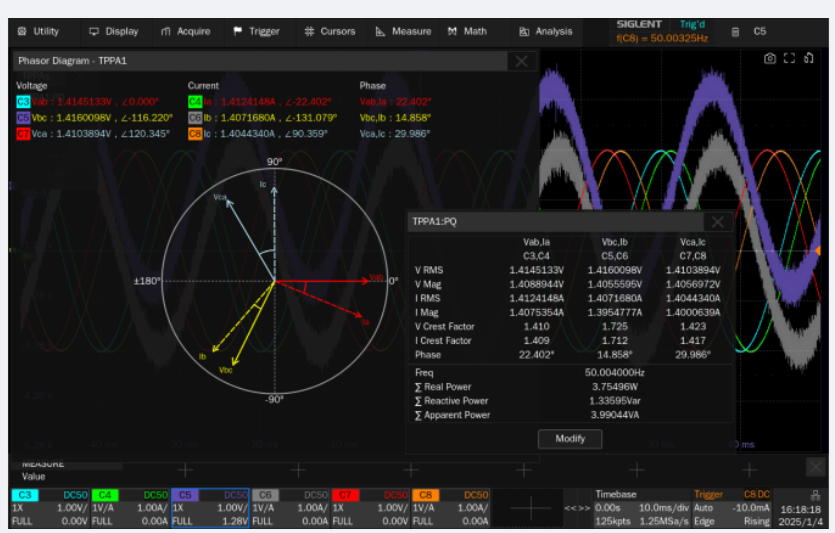

三相电分析
完整的宽禁带半导体解决方案
产品参数
模拟带宽
350 MHz, 500 MHz, 1 GHz
通道数
8 + EXT
最高实时采样率
5 GSa/s
垂直分辨率
12-bit
最大存储深度
2.5 Gpts/ch
最高波形捕获率
650,000 wfm/s
接口

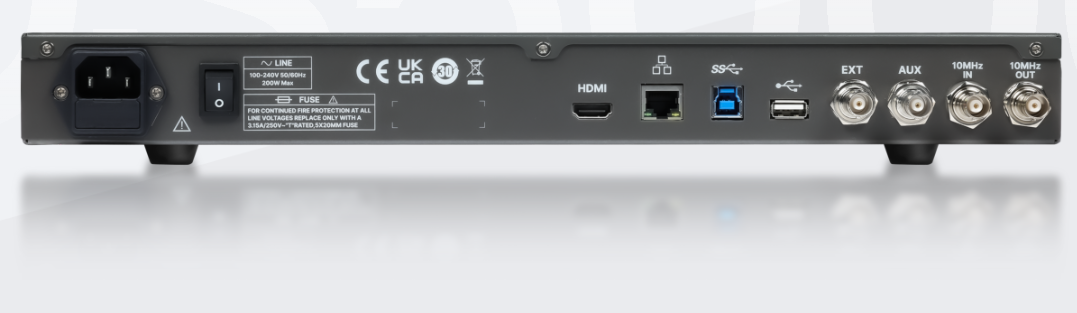

USB 3.0 Host, USB 2.0 Host, USB 3.0 Device, 10M/100M/1000M LAN, 外触发输入, 辅助输出 (TRIG OUT, PASS/FAIL), 10MHz In, 10MHz Out, HDMI 输出
测量
超过50 种参数测量，并支持直方图和趋势图统计
数据分析和数据处理工具
搜索、导航、历史、模板测试、数字万用表、波特图、电源分析 (选配)、三相电分析、波形直方图、计数器、双脉冲自动测量
触发类型
边沿、斜率、脉宽、窗口、欠幅、间隔、超时、码型、视频、前提边沿、第N边沿、延迟、建立/保持时间、串行触发
串行触发和解码
标配：I2C, SPI, UART, CAN, LIN
选配：CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (仅解码), ARINC429
选配：CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (仅解码), ARINC429
信号发生器（选配）
外置单通道USB 隔离信号发生器, 最高输出频率50 MHz, 采样率125MSa/s, 波形长度16 kpts
探头
500 MHz 无源探头, 每通道1 套
产品型号
| 产品型号 | 模拟带宽 | 通道数 | 垂直分辨率 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 价格 | ||
|---|---|---|---|---|---|---|---|---|---|
| SDS5038L | 350 MHz | 8 + EXT | 12-bit | 5 GSa/s | 2.5 Gpts/ch | 650,000 wfm/s | ¥82880.00 | ||
| SDS5058L | 500 MHz | 8 + EXT | 12-bit | 5 GSa/s | 2.5 Gpts/ch | 650,000 wfm/s | ¥94680.00 | ||
| SDS5108L | 1 GHz | 8 + EXT | 12-bit | 5 GSa/s | 2.5 Gpts/ch | 650,000 wfm/s | ¥127680.00 |
