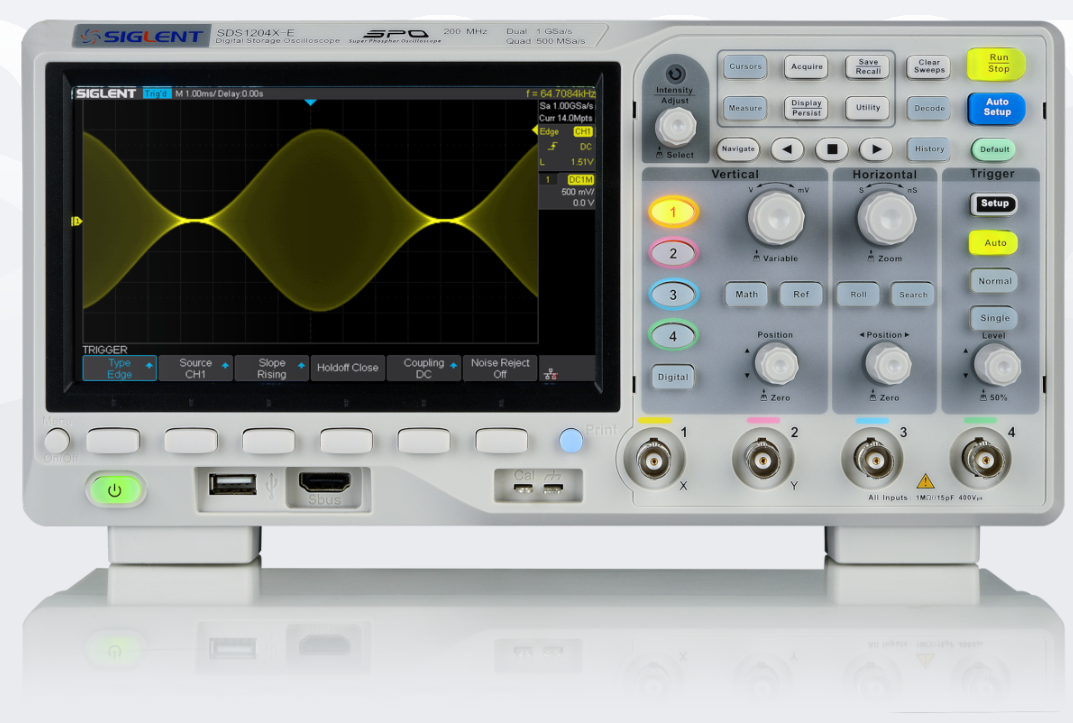

2/4通道，1 GSa/s采样率70 M/100 M/200 MHz带宽1 M点 FFT 分析14 M全采样点测量运算标配IIC/SPI/UART/CAN/LIN串行触发和解码选配MSO，16路数字通道

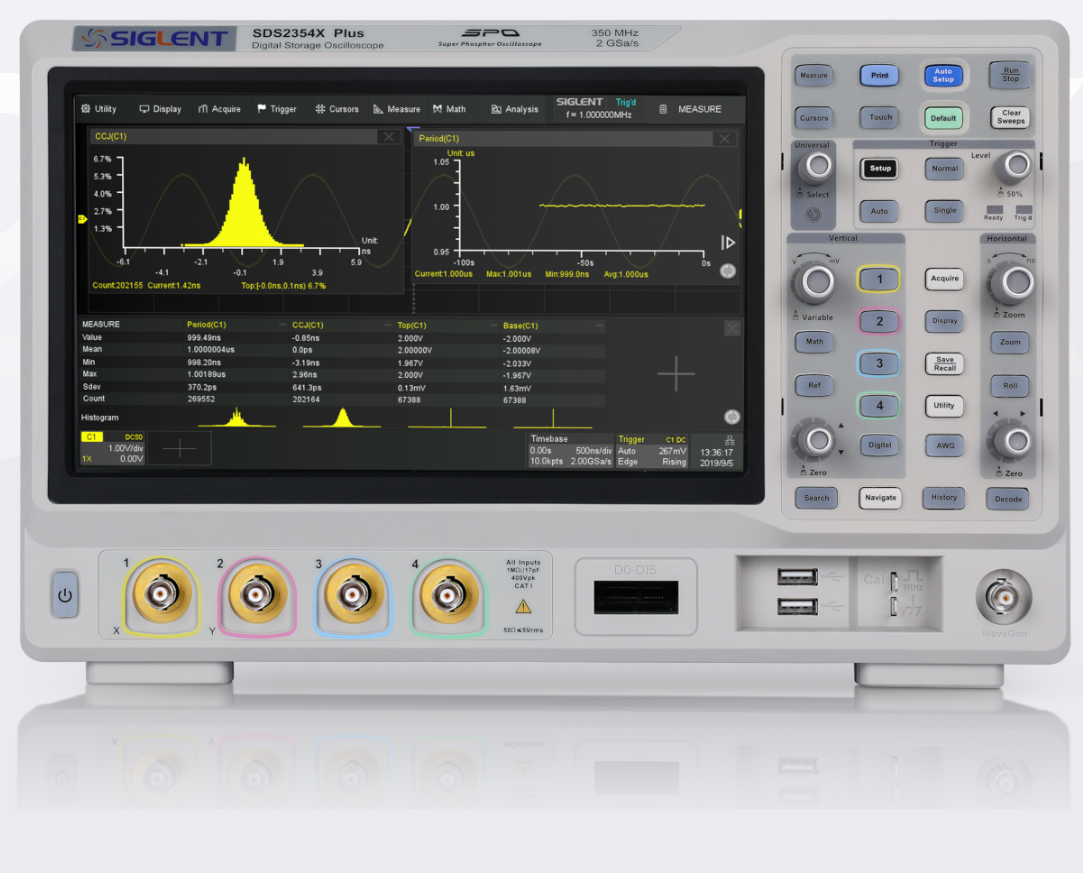

模拟带宽70 MHz，100 MHz，200 MHz，350 MHz，500 MHz实时采样率最高2 GSa/s存储深度可达200 Mpts/ch波形捕获率达500,000 wfm/s
带宽：120/220 MHz垂直分辨率：12-bit实时采样率：2 GSa/s存储深度：100 Mpts/ch（单通道模式）波形捕获率：500 000帧/秒（Sequence 模式）7英寸触摸屏，支持外接鼠标键盘
- «
- 1
- »
SDS1000X EDU系列 220MHz 带宽 高分辨率示波器 2GSa/s 12bit |鼎阳科技 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
产品简介
SDS1000X EDU系列示波器专为教育市场设计，带宽覆盖220 MHz，提供2或4通道选项。其易于上手的设计和合理的价格，使得学生能够轻松掌握示波器的使用。丰富的教育资源和学习模式，助力学生深入了解电子测量原理，培养实际操作能力。
主要特性
模拟带宽：220 MHz
垂直分辨率：12-bit
实时采样率： 2 GSa/s
存储深度： 100 Mpts/ch（单通道模式）
波形捕获率：500 000帧/秒（Sequence 模式）
低本底噪声：200 MHz全带宽下低至70 μVrm
产品优势

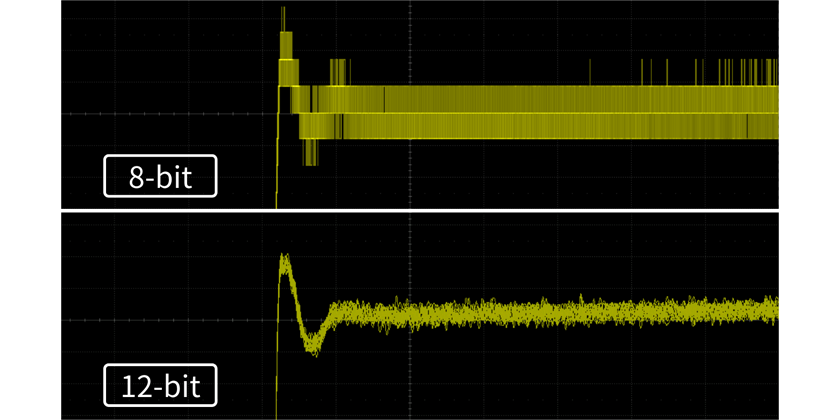

12-bit高分辨率采样：更好呈现波形细节
SDS1000X EDU采用了12位模数转换器，可实现4096量化等级，是传统8-bit示波器信号分辨能力的16倍，再结合优异的本底噪声，能够使捕获到的波形更加“干净清晰”地呈现在屏幕上，有利于观察以及精准测量。

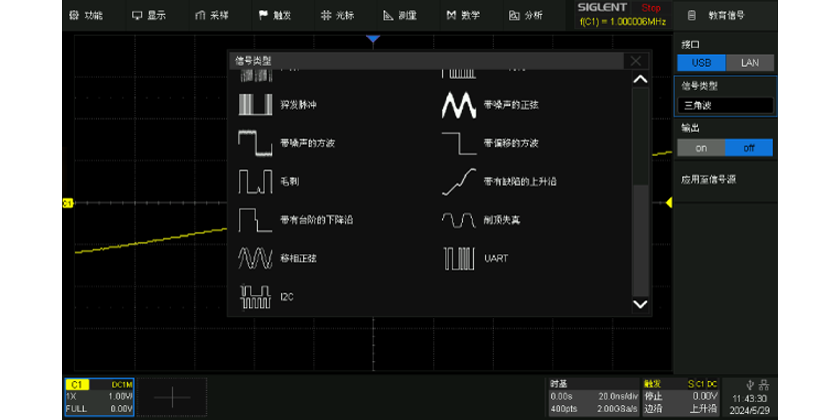

教学和实验波形
教育工作者和学生们能够借助SAG1021I或SIGLENT的其它信号源产品，快速生成多样化的教学波形和实验信号，无论是基础的波形理解还是复杂的实验分析，都能轻松实现，让教学与实验更加得心应手。

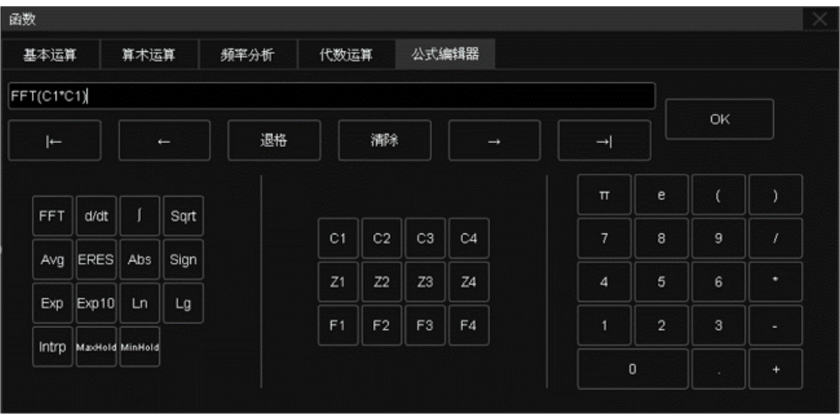

数学运算：4路并行提高效率
4条独立的Math波形，支持20多种常用数学运算，除基本数学运算外，示波器还提供导数、积分、对数等代数运算，此外还支持公式编辑器自定义运算表达式，用于实现复杂的嵌套运算，数学运算波形和测量结果可用作其他数学运算的参数。
FFT：时域与频域的完美结合
通过硬件加速的FFT 功能，最大运算点数为2M点，在提供优越的频谱分辨率的同时，仍然能够保持较高的频谱刷新率。支持多种窗函数，支持普通、平均、最大值保持等模式，支持自动标记峰值点并形成列表。

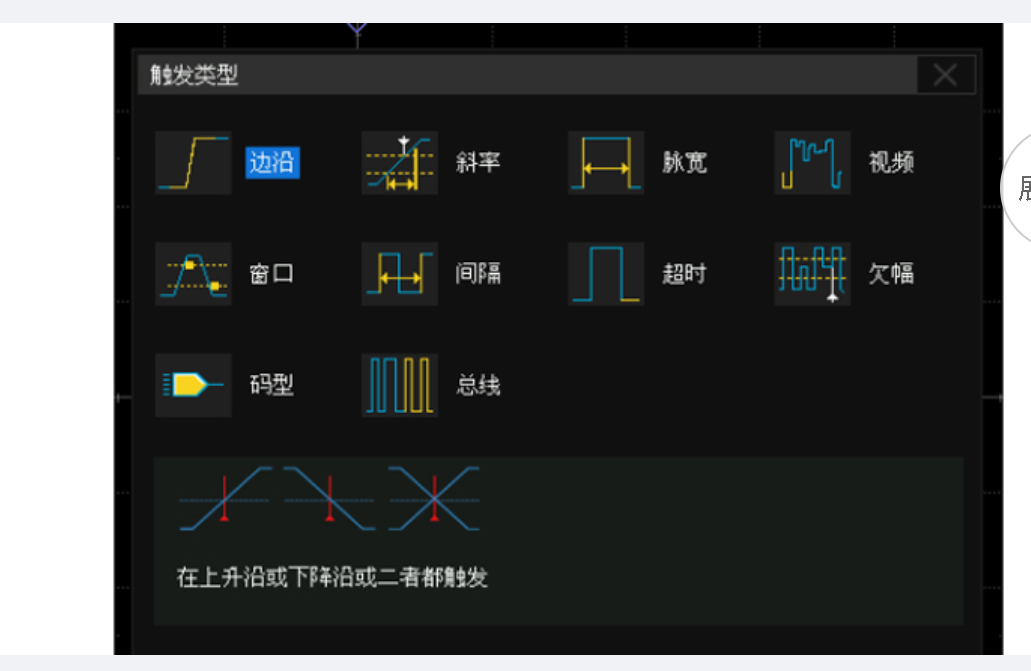

丰富的触发功能：精准定位触发事件
SDS1000X EDU 系列提供多种触发模式，可用于精确隔离相关信号事件,除边沿、斜率、脉宽和欠幅等简单的触发外，还支持复杂的触发条件，例如码型触发和视频触发，此外，还标配丰富的总线协议触发，包含I2C、SPI、UART、CAN、LIN 、CAN FD、FlexRay，能够帮助使用者在繁杂的采样信息中快速锁定感兴趣事件。

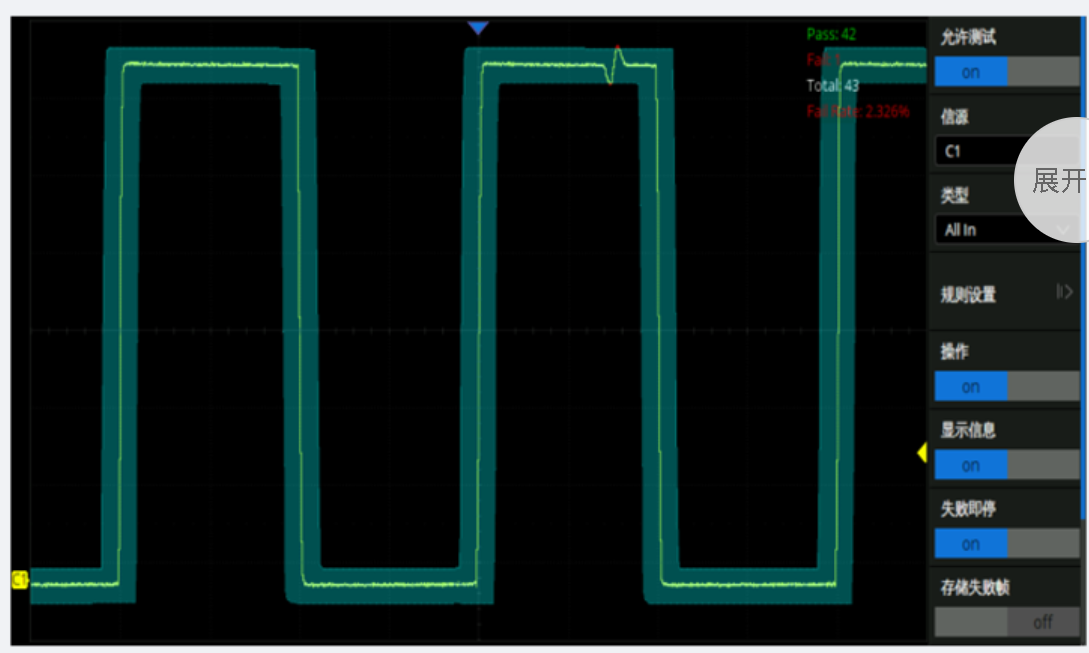

模板测试：高速验证产品质量
基于硬件的模板测试功能，最高每秒可执行70 000次测试。根据用户自定义的垂直和水平容限生成模板，通过比较被测信号是否触碰模板判断测试是否失败，不仅可以预先设定测试失败时采集停止以及蜂鸣器告警，还可以将失败帧自动截图或存入历史帧，非常适用于长期无人值守时监测异常信号。

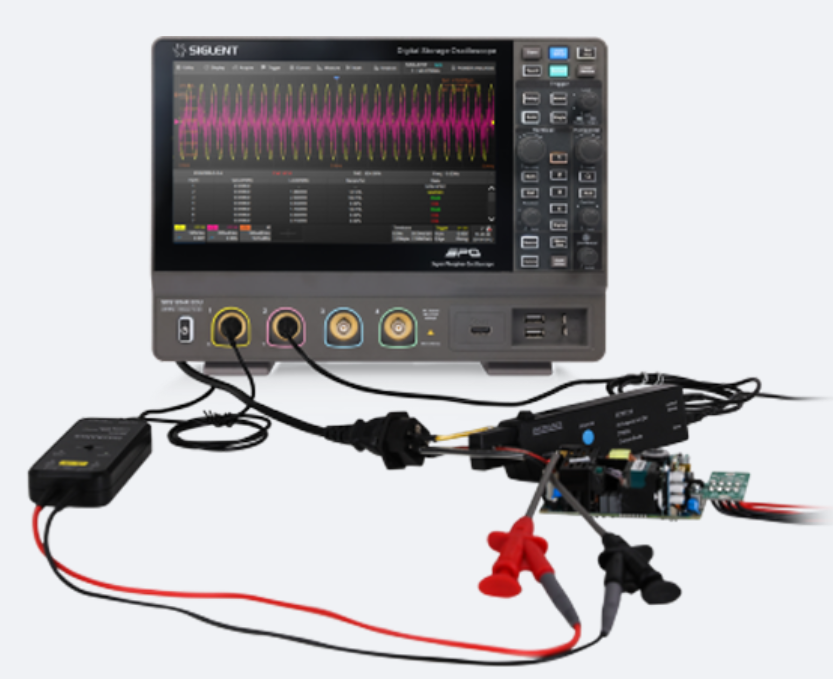

电源分析：助力电源设计与评估
电源分析功能能够帮助用户快捷测量和分析电力电子领域中的多个项目，如电源质量, 谐波, 浪涌电流, 开关损耗, 输出纹波, 瞬变响应等，选择电源分析功能后，可根据连接指南正确连接电压和电流探头，此外，和波特图软件相配合还可以对电源环路响应进行测量分析，在一定情况下可取代昂贵的网络分析仪，可广泛应用在开关功率器件参数测量、电源控制回路调制特征分析和线路功率谐波分析等领域。
数字逻辑信号分析：实现混合信号采集与分析
通过16路逻辑分析仪探头可为仪器增加16路数字通道，同时不影响其他测试功能，可以快速解决模数混合信号设计与分析等问题。
产品参数
模拟带宽
220 MHz
通道数
2+EXT, 4+EXT
最高实时采样率
2 GSa/s
垂直分辨率
12-bit
最大存储深度
100 Mpts/ch
最高波形捕获率
500,000 wfm/s
屏幕尺寸
10.1 英寸电容式触摸显示屏，分辨率1024*600
触发类型
边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、串行触发、前提边沿（Qualified）、第N边沿（Nth edge）、延迟（Delay）、建立/保持时间（Setup/Hold time）、视频（Video）
串行解码数据类型
标配：I2C、SPI、UART、CAN、LIN、CAN FD（仅解码）、FlexRay（仅解码）
数字通道（标配）
16路，1 GSa/s采样率, 10 Mpts/ch存储深度
数学运算
4路；2M点FFT频谱分析；加、减、乘、除、积分、微分、平方根、平均、ERES、绝对值、符号、等价、取反、对数、指数、插值、最大保持、最小保持等时域运算；支持公式编辑器实现复杂的嵌套运算
数据分析和处理工具
搜索、导航、历史、模板测试、波特图、电源分析（选配）、计数器
接口
SBUS（Siglent逻辑分析仪接口），USB 2.0 Host x3，USB 2.0 Device，10M/100M LAN，外触发输入，辅助输出（TRIG OUT，PASS/FAIL）
USB任意波形发生器（选配）
单通道，最高输出频率25MHz，采样率125MSa/s，波形长度16kpts，隔离输出
产品型号
| 品型号 | 模拟带宽 | 通道数 | 垂直分辨率 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 价格 | ||
|---|---|---|---|---|---|---|---|---|---|
| SDS1204X EDU | 220 MHz | 4+EXT | 12-bit | 2 GSa/s | 100 Mpts/ch | 500,000 wfm/s | - | 询价 | |
| SDS1202X EDU | 220 MHz | 2+EXT | 12-bit | 2 GSa/s | 100 Mpts/ch | 500,000 wfm/s | - | 询价 |
