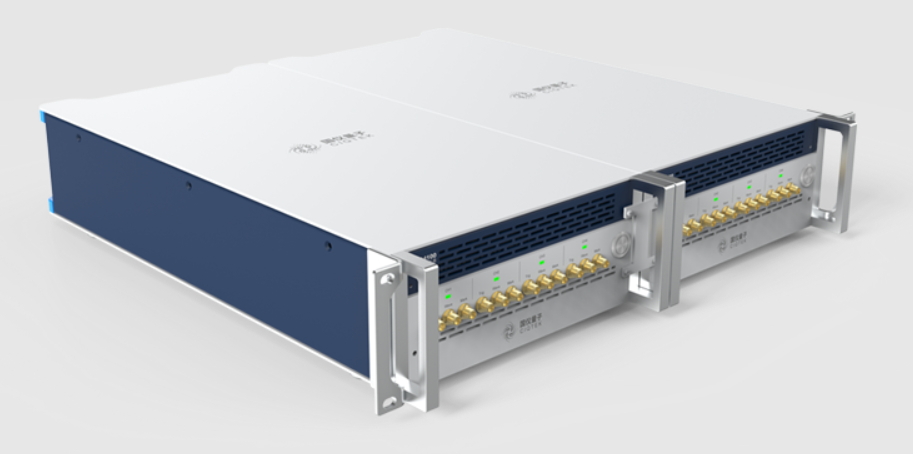

最大 2.5 GHz 模拟带宽，带内平坦度 ≤0.5 dB。最高可达每通道 2 GSa 任意波形存储器，支持高级序列功能。兼容多种信号数据格式，支持主流信号及场景模拟软件，支持多设备级联扩展频率和通道数。
同厂商产品
2/4/8通道，带宽2GHz6.16 GS/s采样率、16位垂直分辨率最小上升/下降时间<110 ps，最大输出幅度±5 Vpp（50Ω）最大存储深度：每通道4 Gpts同步生成32数字通道；串行码型信号产生最多4台仪器级联同步

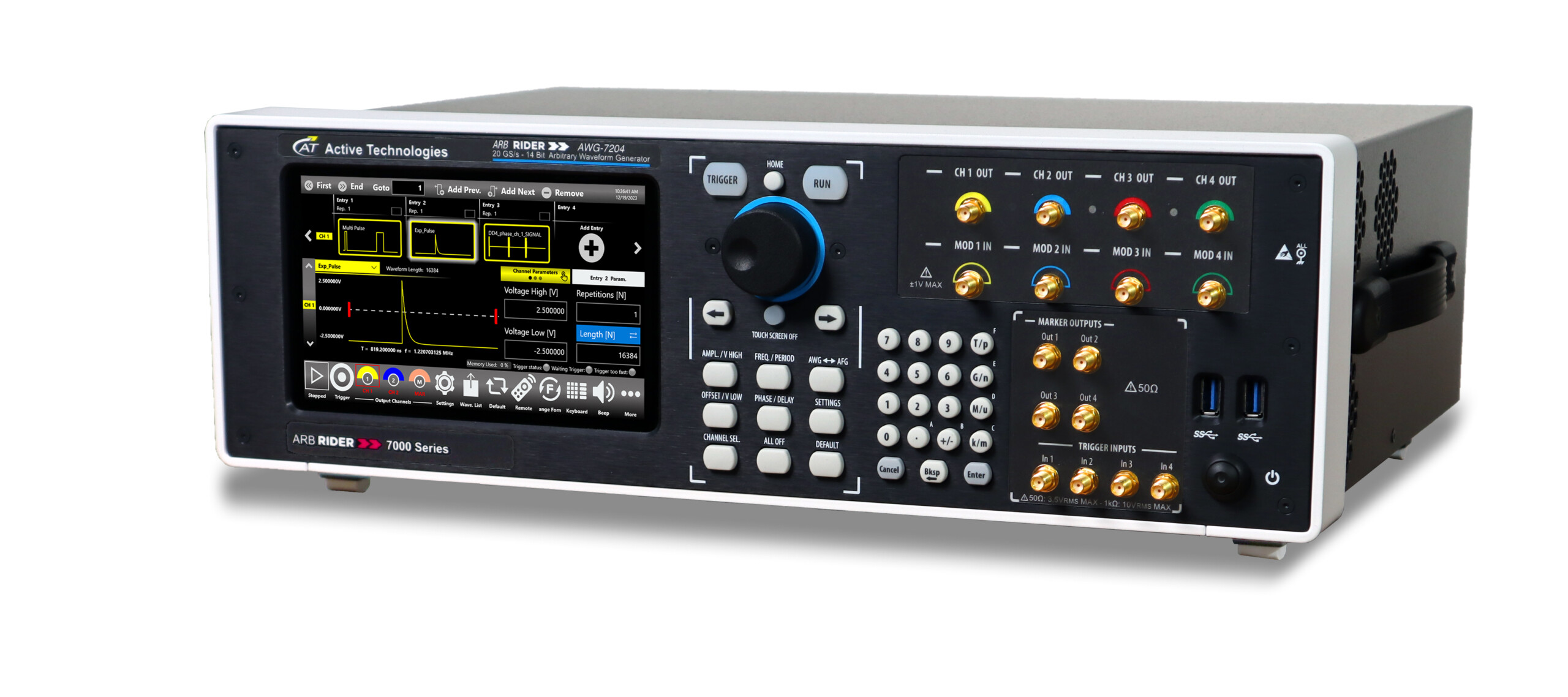

10GHz 输出带宽1 Sa/s 至 20 GS/s 采样率14 位垂直分辨率最小边沿时间低至 50 ps最大动态范围可达 5Vpp 于 50 欧姆最大 9 Gpts 每通道（部分型号）最多 32 个数字通道可同步于模拟生成可以产生最高 6.5 Gbps 二进制信息流，支持多电平脉冲、PAM 和 PRBS 信号（SPG 选件）SW 用户接口：Simple True Arb 可用于 AWG 模式，Simple Rider 可用于 AFG 模式
AWG4000高性能任意波形发生器300MHz带宽 1.2GS/s 2/4/8通道 16位|Active Technologies (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Arb Rider AWG-4000 任意波形发生器
产品概述
Arb Rider AWG-4000 系列是 Active Technologies 推出的一款功能强大的多通道设备，包含 2 通道、4 通道和 8 通道型号，兼具任意函数发生器（AFG）和任意波形发生器（AWG）功能。该系列输出电压范围最高达 24Vpp，存储深度最高达 1024 Msample（兆样本），是汽车、航空航天与国防、大型物理实验及半导体测试等领域的理想选择。
每台设备最多可配置 8 个模拟通道和 32 条数字线（支持 TTL 或 LVDS 标准），能构建混合信号生成系统，同步生成模拟和数字激励信号，是多通道任意波形发生器的优选方案。
技术参数
| 型号 | 模拟通道 | 数字通道 | 采样率 | 记录长度 | 垂直分辨率 | 最高频率 | 最大输出电压 | 输出电压范围 |
|---|---|---|---|---|---|---|---|---|
| AWG-4012 | 2 | 8（可选） | 1 Sa/s 至 1.2 GSa/s | 2 至 1024 Mpts | 16 位 | 300 MHz | 6Vpp，12Vpp（可选） | 24Vpp |
| AWG-4014 | 4 | 8 或 16（可选） | 1 Sa/s 至 1.2 GSa/s | 2 至 1024 Mpts | 16 位 | 300 MHz | 6Vpp，12Vpp（可选） | 24Vpp |
| AWG-4018 | 8 | 8、16 或 32（可选） | 1 Sa/s 至 1.2 GSa/s | 2 至 1024 Mpts | 16 位 | 300 MHz | 6Vpp，12Vpp（可选） | 24Vpp |
核心功能亮点
- 4 合 1 多功能仪器：整合函数发生器、任意波形发生器、数字模式发生器和串行数据模式发生器四大功能，硬件灵活性极强。采用两种技术：AFG 模式下的改进型 DDS（直接数字合成）技术，以及 AWG 模式下的可变时钟真任意技术。
AFG 模式：支持波形参数动态调整（无毛刺），保持波形形状稳定，快速生成所需波形。
AWG 模式：可创建复杂的模拟和数字模式波形，支持序列嵌套、循环、跳转及条件分支。
串行数据模式：生成二进制信息流，最多 8 通道，内置 PRBS（伪随机二进制序列）、调制功能和跃迁整形，适配高难度应用。
- 性能优势：每通道高达 1024 M 点波形存储；16384 个序列条目；模拟与数字信号完全同步；支持串行数据模式生成。
- 多仪器同步：支持最多 4 台设备同步，可扩展为 32 个模拟通道和 128 个数字通道，与 True-Arb 软件深度集成，满足多通道复杂应用需求（如多量子比特量子计算系统）。
典型应用领域
航空航天与国防
适配雷达、声纳系统驱动的电子战信号，可用于无线电数字调制系统或 I/Q 信号调制。轻松生成脉冲电子束、X 射线源、闪光 X 射线成像、雷电脉冲模拟器、高功率微波调制器等应用所需脉冲。
亮点：生成具有优异杂散性能的雷达测试信号；构建含 16384 个序列条目及条件 / 无条件跳转的电子战复杂场景；50Ω 负载下最高 12Vpp 脉冲幅度（支持 ±2.5V 硬件偏移）；最快 900 ps 上升 / 下降时间脉冲。
汽车、物联网与工业 4.0
现代汽车配备大量复杂电子控制单元（ECU）及敏感电子元件，16 位垂直分辨率结合高采样率和 12Vpp（高阻抗负载下 24Vpp）输出幅度，使该系列成为应对汽车测试新挑战的必备工具。无线技术推动工业革命，对可靠性、延迟和安全性要求严苛，该系列可模拟复杂 RF I/Q 调制，用于无线设备测试或工业 4.0 物联网应用。
亮点：支持 CAN、CAN-FD、LIN、Flexray、SENT 协议仿真与故障排查；100BASE-T1、1000BASE-T1、BroadR-Reach 协议仿真及抗干扰测试；汽车低压电子元件电源完整性测试；传感器信号生成（仿真理想信号或基于高分辨率示波器采集的真实世界信号）；MOSFET 栅极驱动信号仿真（用于特性分析与优化）；最高 24V 电气标准仿真；MEMS 传感器测试（24V 输出，2.5ns 上升 / 下降时间）。
半导体测试与研究中心
研究中需精确、可控地模拟含幅度和时序变化的信号，该系列直观的用户界面和硬件灵活性可惠及物理、电子、化学、机械等多学科。助力 IC、元件、电路和传感器的高可靠性测试，扩展其工作范围。
亮点：生成含噪声或失真的复杂信号，用于元件合规性测试；时钟生成（用于元件超频行为、工作范围极限及应力测试）；IC 上电序列生成（支持 5Ω 低输出阻抗）；激光二极管调制与驱动（精确波形生成）；基于示波器采集信号的真实世界信号回放；快速搭建双脉冲测试（用于测量 MOSFET 和 IGBT 功率器件的开关参数及动态特性）；SPG 选件支持长 PRBS 序列、多电平及多边沿脉冲长波形生成。
软件与操作界面
用户界面：配备 7 英寸电容式触摸屏和软键盘，支持触控手势，操作直观（优化自平板电脑 / 智能手机的现代触控技术）。提供 Simple Rider AFG（函数发生器模式）和 Expert Rider（任意波形发生器模式）两种界面，便于快速生成波形和脉冲。
多仪器控制：通过 True-Arb 软件实现便捷的多设备协同控制，适配多通道现代应用。
