AWG4100 是一款多通道的高性能任意波形发生器。该产品拥有四个相互独立的波形输出通道，每个通道可以提供高达 1.2 GSa/s 采样率、16 位垂直分辨率的单端波形输出。每通道拥有最大 512 MSa 的存储深度，配合灵活的用户自定义波形编辑以及序列播放功能，能够轻松应对各种不同场景的复杂波形需求。

功能特点

支持多台设备同步，扩展更多通道
灵活的播放模式，支持独立和组合播放
每通道独立 Marker 信号输出，独立 Trigger 信号输入
每通道拥有 1.2 GSa/s 采样率，330 MHz 的带宽
4 通道独立输出
最大输出幅度 1 Vpp
高达 16 位的分辨率
支持复杂波形序列化播放

应用领域

量子计算（超导、离子阱、激光冷却等）
激光雷达
核磁共振波谱
半导体测试

特色波形展示

Measure value status C1：P1:freq(C1) 99.96MHz；P6:960 mV
X DC50，DC50
时基：-722 ns 触发；200 mV/div；1.000 V/div；100 ns/div 自动；600mV；2kS；2 GS/s；边沿正；0 mV offset；P2:pkpk (C1)；P3:--；P4:--；P5:--；-10 mV offset

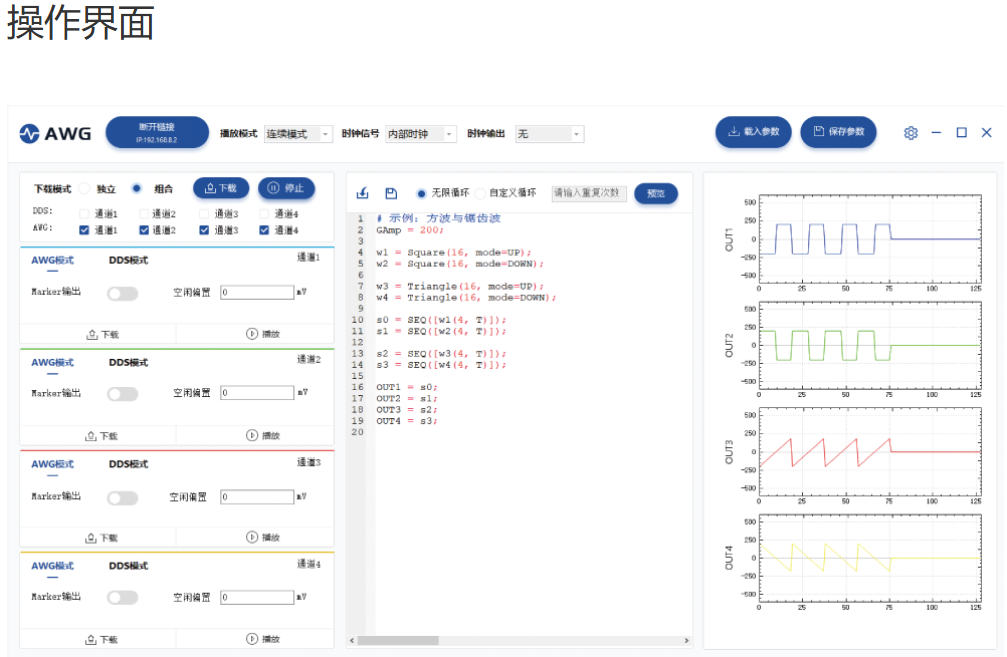

操作界面

播放模式：连续模式、独立、组合
时钟信号：内部时钟；时钟输出：无
载入参数、保存参数、下载模式
通道设置：通道 1-4 可分别设置，支持 AWG 模式、DDS 模式、Marker 输出、空闲偏置等
示例波形编辑：方波与锯齿波，如 “GAmp =200; w1 = Square (16, mode=UP); w2=Square (16, mode=DOWN); w3= Triangle (16, mode=UP); w4= Triangle (16, mode=DOWN); s0=SEQ ( [w1 (4, T)]); s1=SEQ ( [w2 (4, T)]); s2 = SEQ ([w3 (4, T)]); s3 =SEQ ( [w4 (4, T)]); OUP1=s0; OUT2=s1; OUT3=s2; OUT4=s3;”
输出控制：播放、停止、下载等

产品参数

核心参数

通道数：4
垂直分辨率：16 位
每个通道的波形存储深度：512 MSa
模拟带宽：330 MHz @1Vpp；150 MHz @5Vpp
波形粒度：8 个样本（部分参数显示为 4 个样本）
最小波形长度：56 个样本（部分参数显示为 8 个样本）
序列编程器时钟频率：采样率除以 4
标记输出：1 个标记 / 通道，SMA 连接器（前面板）

波形输出通道

连接器类型：SMA
输出阻抗：50 Ω
输出耦合：DC
输出模式：直接输出、放大输出（部分参数显示为直接输出）
输出范围：直接输出：1 Vpp（into 50 Ω）；放大输出：1 Vpp（into 50 Ω）
过冲：上升沿过冲≤6%@1Vpp&1MHz；≤10%@5Vpp&1MHz；下降沿过冲≤8%@1Vpp&1MHz；≤10%@5Vpp&1MHz
偏移电压：< 1 mV（into 50 Ω）
相位噪声：< -110 dBc/Hz @100 MHz
电压噪声：< 20 nV/√Hz @100 kHz

输入

触发输入：1 路 / 通道，SMA 连接器（前面板）
触发输入阻抗：50 Ω
触发输入幅值范围：3.3 V (into 50 Ω)
参考时钟输入：BNC 连接器（后面板）
参考时钟输入频率：10/100 MHz

时域和频域特性

采样率：1.2 GSa/s 或 1GSa/s
上升时间（20% 到 80%）：< 1.1ns（± 500 mV）（部分参数显示为 < 1 ns）
通道间偏差：< 150 ps

连接及其他

主机连接：LAN / 以太网，1 Gbit/s
尺寸：258 mm * 291.88 mm * 93 mm
重量：2.9kg
