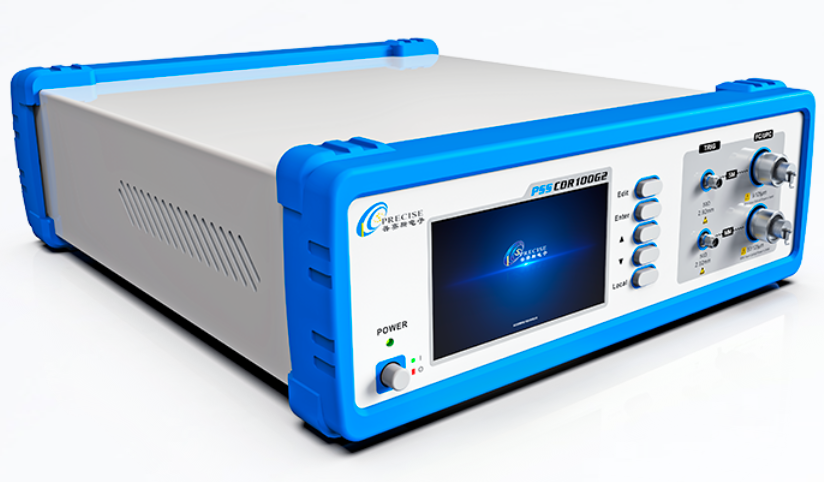

    普赛斯时钟数据恢复系列是高性能、高性价比CDR产品，它可以从光模块或背板等环境数据信号中提取出低抖动时钟信号，系列产品覆盖24.33~28.05GBd NRZ/PAM4，49.76~56GBd NRZ/PAM4速率，支持800~1650nm全波段使用，操作简易便利，为高速光器件、光模块的信号完整性分析提供支持

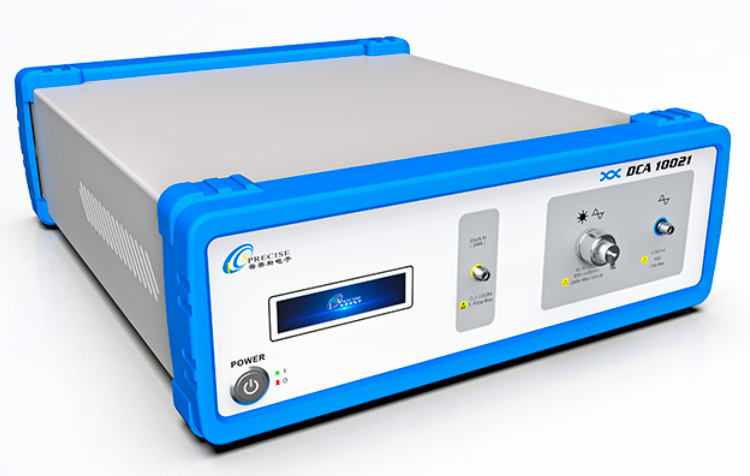

    DCA10021 光采样示波器用于发射机性能指标测试支持光、电接口输入光通道具备 10Gbps 及以下光口典型滤波器电通道带宽高达 20GHz采用最佳垂直分辨率、高采样率 ADC 实现连续等效采样技术优异的电路设计保证系统噪声低至 3uw 以下

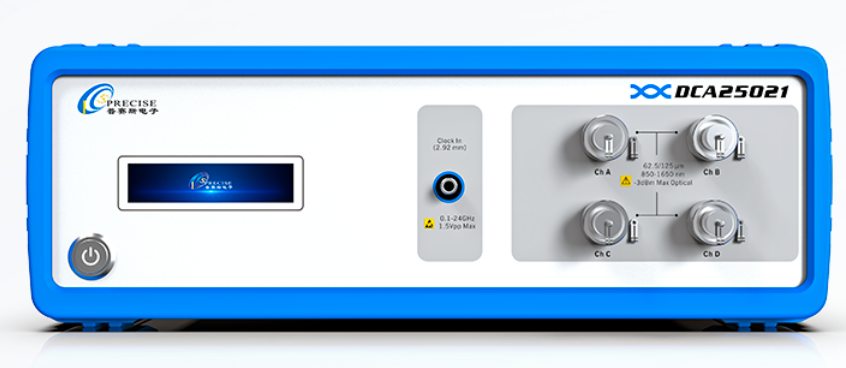

    PSS DCA25021 25G采样示波器 |普赛斯 (在产)

    4 路光信号输入；NRZ 和 PAM4 信号测试

    电通道带宽 35GHz；光通道带宽 30GHz

    750nm~1650nm 波长

    DCA25021 光采样示波器用于发射机性能指标测试

    支持光、电接口输入；支持 NRZ 和 PAM4 信号测试

    光通道带宽 30GHz 配备多种典型滤波器；电通道带宽高达 50GHz

    采用最佳垂直分辨率、高采样率 ADC 实现连续等效采样技术

    优异的电路设计保证系统噪声低至 3uw 以下

    参考价格 ：

    厂家：普赛斯|武汉普赛斯电子股份有限公司 （收录37个产品）

    产地：中国

    点击访问厂家官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    • 采样示波器

    • image.png

    • image.png

    • 描述: 4 路光信号输入，NRZ 和 PAM4 信号测试 ，电通道带宽 35GHz， 光通道带宽 30GHz，750nm~1650nm 波长。DCA25021 光采样示波器用于发射机性能指标测试，支持光、电接口输入，支持 NRZ 和 PAM4 信号测试，光通道带宽 30GHz 配备多种典型滤波器，电通道带宽高达 50GHz。采用最佳垂直分辨率、高采样率 ADC 实现连续等效采样技术，结合自研算法完成眼图重构，优异的电路设计保证系统噪声低至 3uw 以下，搭配经过校准的参考接收机（符合行业容限标准），完美满足业内精确测试数字波形的需求。高精度、低噪声、低成本，快速采样示波器为客户提供光电性能测试一站式解决方案。

    应用

    1. 光模块眼图参数测试；

    2. 光发射机性能测试；

    特点

    1. 高分辨率、高采样率 ADC；

    2. 电通道带宽高达 35GHz；

    3. 光通道支持多种标准速率滤波器选件；

    4. 光接收器支持单模和多模接口；

    5. 支持 NRZ 和 PAM4 眼图测试；

    6. NRZ 快速测试眼图全参数只需 1 秒；

    7. SSPRQ 码型锁定只需 6 秒；

    测试相关数据

    1. 4 路 25.78Gbps NRZ 光信号眼图测试

    • 平均光功率：1A 为 - 4.15dBm，1B 为 - 3.83dBm，1C 为 - 3.95dBm，1D 为 - 3.87dBm

    • 消光比：1A 为 5.190dB，1B 为 5.161dB，1C 为 5.216dB，1D 为 5.170dB

    • RMS 抖动：1A 为 1.172ps，1B 为 1.137ps，1C 为 1.182ps，1D 为 1.219ps

    • 上升时间：1A 为 16.59ps，1B 为 16.52ps，1C 为 16.78ps，1D 为 17.16ps

    • 下降时间：1A 为 20.53ps，1B 为 20.19ps，1C 为 19.81ps，1D 为 20.57ps

    • 交叉比：1A 为 48.9%，1B 为 48.6%，1C 为 48.5%，1D 为 48.8%

    • 比特率：1A 为 25.631Gbps，1B 为 25.882Gbps，1C 为 25.807Gbps，1D 为 25.908Gbps

    • 模板测量（通道 1B）：裕量 39.5%，区域 1/2/3 均为 0 hits，共计 0 hits

    2. 4 路 26.5625GBaud PAM4 光信号眼图测试

    • TDECQ：0.74dB、0.86dB、0.78dB、0.63dB

    • 外部 OMA：705.70uW、658.69uW、738.50uW、784.01uW、742.43uW、777.47uW

    • 外部消光比：5.26dB、5.49dB、5.41dB、4.93dB、5.37dB、4.98dB

    • RLM 线性度：0.969、0.963、0.919、0.920、0.959、0.955

    • 平均光功率：-1.51dBm、1.91dBm、-1.45dBm、-1.66dBm

    • Ceq 噪声增益：0.23dB、0.30dB、0.02dB、0.22dB

    规格（表格内容）

    类别参数参考值
    光通道参数光通道带宽30GHz

    		波长范围850nm~1650nm，标准波长：850/1310/1550nm

    		灵敏度-12dBm

    		平均功率（一致性）±0.1dB

    		消光比（一致性）±0.1dB

    		模板裕量（一致性）±2.5%

    		最大输入（不破坏峰值功率）+5dBm

    		最大输入（线性测试范围）0dBm

    		监测平均功率测量范围-17dBm~+3dBm

    		输入回波损耗30dB

    		光纤接入62.5/125um FC/UPC
    电通道参数最大输入带宽50GHz

    		最大输入范围1Vpp

    		RMS 噪声<1mV

    		灵敏度<50mV

    		输入阻抗50Ω

    		回损<-18dB

    		输入接口3.5mm/2.92mm(Female)
    触发参数时钟输入带宽100MHz~24GHz

    		时钟输入灵敏度<50mV

    		触发最大输入信号≤±2V

    		触发输入阻抗50Ω

    		触发输入接口3.5mm/2.92mm(Female)

    		时基间隔精度<50fs
    采样参数采样点数2048 点 / Waveforms

    		累计波形范围1~100000Waveforms（更多可定制）

    		刷新率200Waveforms/S
    整机参数通道数光通道 x1；电通道 x1

    		滤波器NRZ：1.229/1.244/1.25/2.5/10Gb/s，2.458/2.488/2.5Gb/s，3.072/3.125Gb/s，6.144/6.25Gb/s
    PAM4：26.5625 Gbaud、28.9 Gbaud
    25.78 Gb/s (25/50/100 Gb Ethernet)，26.56 Gb/s (400 Gb Ethernet)，27.95 Gb/s (OTU4)，28.05 Gb/s (32× Fiber Channel)（更多可定制）

    		温度监控支持
