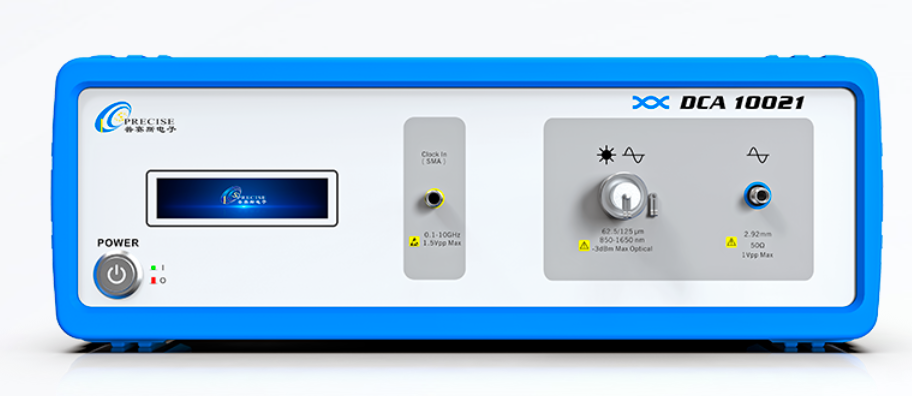

    PSS DCA10021 10G采样示波器 |普赛斯 (在产)

    DCA10021 光采样示波器用于发射机性能指标测试

    支持光、电接口输入

    光通道具备 10Gbps 及以下光口典型滤波器

    电通道带宽高达 20GHz

    采用最佳垂直分辨率、高采样率 ADC 实现连续等效采样技术

    优异的电路设计保证系统噪声低至 3uw 以下

    参考价格 ：

    厂家：普赛斯|武汉普赛斯电子股份有限公司 （收录37个产品）

    产地：中国

    点击访问厂家官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    • 采样示波器

    • image.png

    • image.png

    • 描述: 1 路光信号输入和 1 路电信号输入，NRZ 信号测试， 电通道带宽 20GHz，光通道带宽 10GHz，750nm~1650nm 波长。DCA10021 光采样示波器用于发射机性能指标测试，支持光、电接口输入，光通道具备 10Gbps 及以下光口典型滤波器，电通道带宽高达 20GHz。采用最佳垂直分辨率、高采样率 ADC 实现连续等效采样技术，结合算法完成眼图重构，优异的电路设计保证系统噪声低至 3uw 以下，搭配经过校准的参考接收机（符合行业容限标准），完美满足业内精确测试数字波形的需求。高精度、低噪声、低成本，快速采样示波器为客户提供光电性能测试一站式解决方案。

    应用

    1. 光发射机性能测试；

    2. 电信号质量测试；

    特点

    1. 高分辨率、高采样率 ADC；

    2. 电通道带宽高达 20GHz；

    3. 光通道支持不同速率（1-11Gbps）滤波器选件；

    4. 光接收器支持单模和多模接口；

    5. ER 自校准、暗电流校准；

    6. 支持业内通用 Mask 及 Margin 测试；

    规格

    类别参数参考值
    光通道参数光通道带宽10GHz

    		波长范围750nm~1650nm

    		灵敏度-12dBm

    		最大输入+3dBm

    		光纤接入62.5/125um FC/UPC
    电通道参数最大输入带宽20GHz

    		最大输入范围1Vpp

    		输入阻抗50Ω

    		输入接口3.5mm/2.92mm(Female)
    触发参数时钟输入带宽80MHz~10GHz

    		时钟输入灵敏度<50mV

    		触发最大输入信号≤2V

    		触发输入阻抗50Ω

    		触发输入接口3.5mm(Female)

    		时基间隔精度<64fs
    整机参数通道数光通道 x1 + 电通道 x1

    		刷新率100Waveforms/S

    		温度监控支持

    		通信接口USB&LAN&RS232

    		工作环境温度：0~60℃

    		储存条件温度:-35~80℃

    		输入电源范围AC100~220V,50Hz

    		尺寸 (LWH)366x306x112mm
