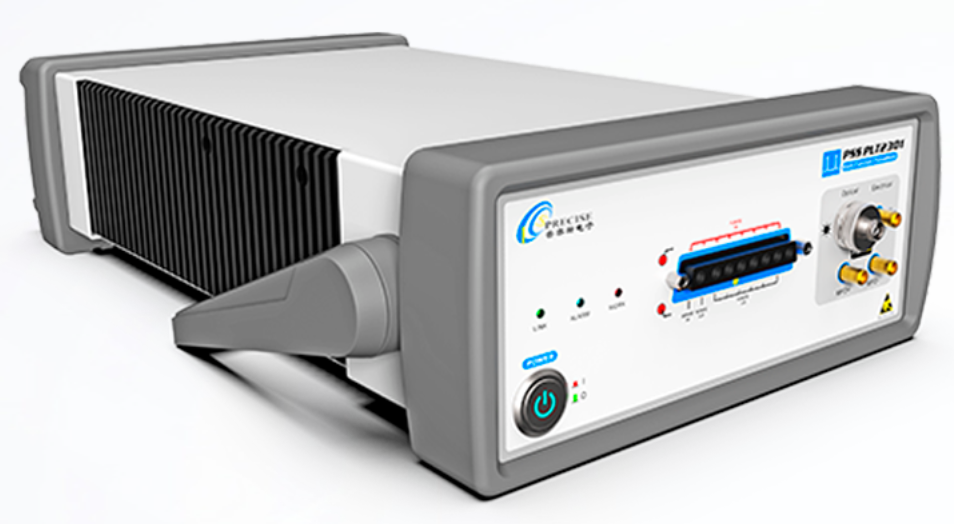

电压 40V，电流 30A，最小脉宽 100ns，光功率 5mw，占空比≤0.5%。PSS PLT1403 窄脉冲源适用于激光雷达 TO、VCSEL 阵列等大功率激光器的测试，支持 ns 窄脉冲、直流 PIV 特性曲线扫描测试和特性参数计算。仪表集脉冲电压源、电流表、电压表和光功率计等功能于一体，具有体积小、测试速度快、使用简单的特点。

应用

大功率激光雷达 TO 测试；
VCSEL 激光器阵列测试；
大功率 BAR 脉冲测试；
大功率 COS/COC 脉冲测试；

特点

支持 ns 级脉冲输出与测试；
支持脉冲 PIV 高速扫描测试；
最小脉宽 100ns，占空比可达 0.5%；
驱动电流可达到 30A；
支持近端、远端电流检测；
支持 ns 脉冲电流波形输出监控；
支持电压四线检测，最大化提升测量精度；
支持输出预检保护功能，确保器件安全工作；
提供外置积分球（选配）用于大功率光检测；
PD 响应波长范围 850~1700nm；
支持本地和远程数据库，支持工业生产 MES 系统；

规格（表格内容）

项目	规格类别	规格名称	规格指标
整机规格	电气规格	电源电压（V）	AC:220
		电源功率（W)	100W
	对外接口	电源输入	220VAC
		驱动输出	8W8
		RS232 串口	1*DB9
		前光功率输入	φ0.5pin 管
		电功率输入	1*SMA
		MPD + 输出	1*SMA
		MPD - 输入	1*SMA
	外观尺寸	产品尺寸 (WxLxH）	38020090mm
		整机质量	3.5Kg
电性能规格	脉冲性能	输出电流	0~30A，精度 0.5% RDG±0.15A（注：其他电流可定制）
		输出电压步进	最小 0.1V
		最小脉宽	100ns~1μs（注：半宽高）
		脉宽分辨率	10ns
		脉冲上升下降时间	≤20%* 脉宽
		脉宽精度	＜10ns
		最大占空比	≤0.5%
		电流检测范围及精度	0~30A，精度 0.5% RDG±0.15A（注：其他电流可定制）
		电压检测范围及精度	范围：0~10V，精度 0.5% RDG±50mV；范围：0~40V，精度 0.5% RDG±200mV
光电性能规格	前光光口功率	光口功率检测范围及精度	0~4mW，精度 0.5% RDG±20uW
	前光电口电压	电口电压检测范围及精度	0~2.5V，精度 0.1% RDG±2.5mV
	MPD	反偏电压	0~5V，精度 0.1% RDG±5mV
		电流检测范围及精度	0~10mA，精度 0.5% RDG±50uA

典型数据

不同电流条件下的脉冲波形：相同负载 (1ohm) 下，电流范围 1A~25A 的波形数据。
典型 905nm 激光器 TO 测试数据：脉宽 100ns，光功率 78.195W，电流 33.994A，电压 15.014V，阈值电流 0.74A，支持测试数据另存。
100ns 驱动电流与 PD 光波形：包含 LD 电流波形（30A,100ns）和 PD 光电流波形，由 KEYSIGHT 示波器测试，涉及峰 - 峰值、平均值等参数。

其他支持功能

支持 4 线电压检测；
支持输出预检保护功能；
支持外置积分球选配；
支持完整驱动波形采集；
提供外置积分球（选配）用于大功率光检测。
