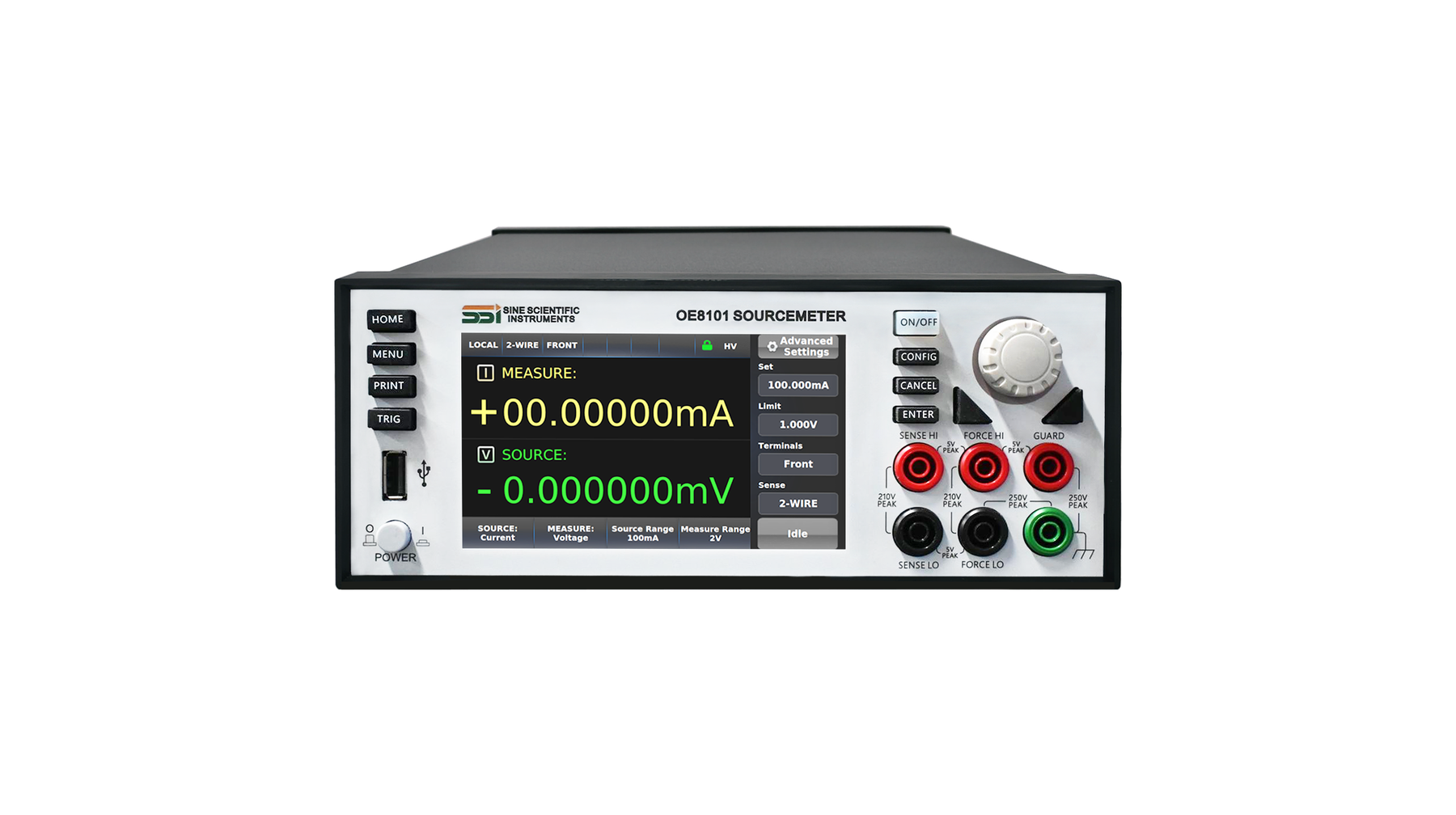

    OE8101是一款高精度源测量单元（SMU）仪器，即源表，其适用于各种应用场合，如：现代半导体器件，纳米器件，电池材料，有机半导体，精密传感器等。OE8101拥有低噪声，高精度和高准确性，助力用户创新。同时，OE8101集成了易于操作的触摸屏，交互直观，使用简便，入门迅速。

    同厂商产品

    USM3301 300V/1A/30W数字源表 0.012%|优利德 (在产)

    USM3301 是优利德推出的数字源表（源测量单元），集精密可编程电压、电流输出与高精度电压、电流、电阻同步测量于一体。仪器支持四象限工作，既能作为激励源对外供电，也可充当负载吸收电能；具备宽量程、高分辨率、低噪声的特点，可实现 I-V 曲线扫描等功能；
    参考价格 ：

    厂家：优利德|优利德科技（中国）股份有限公司 （收录71个产品）

    产地：中国

    点击访问厂家官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    优利德 · UNI-T

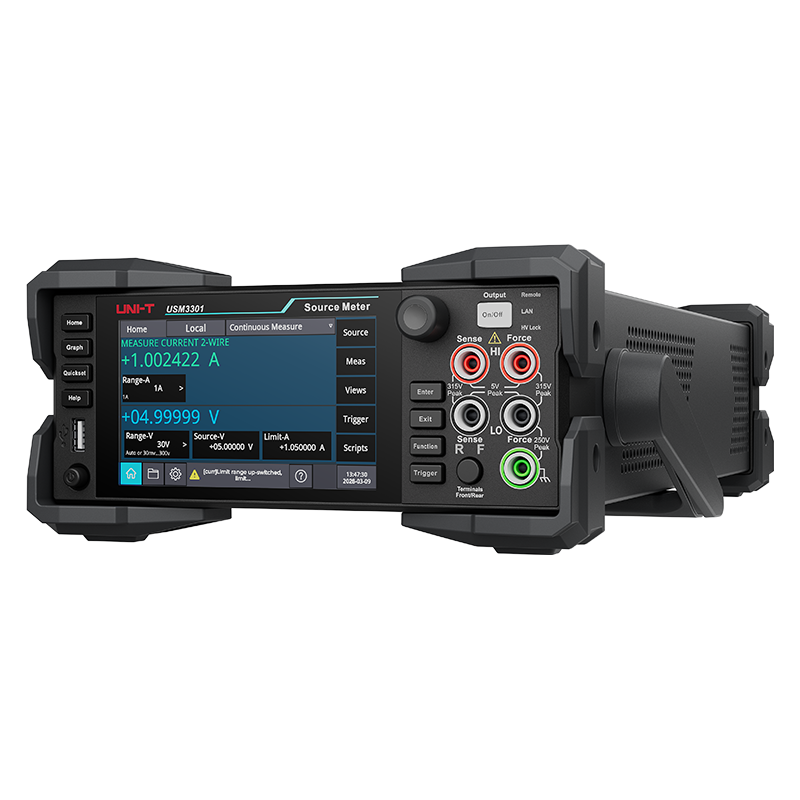

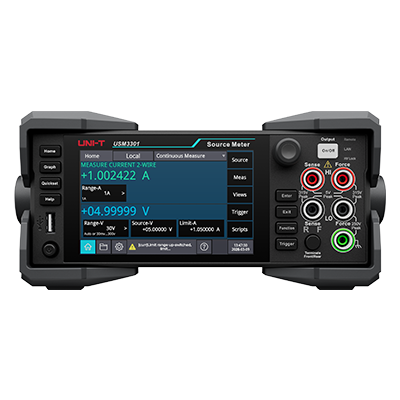

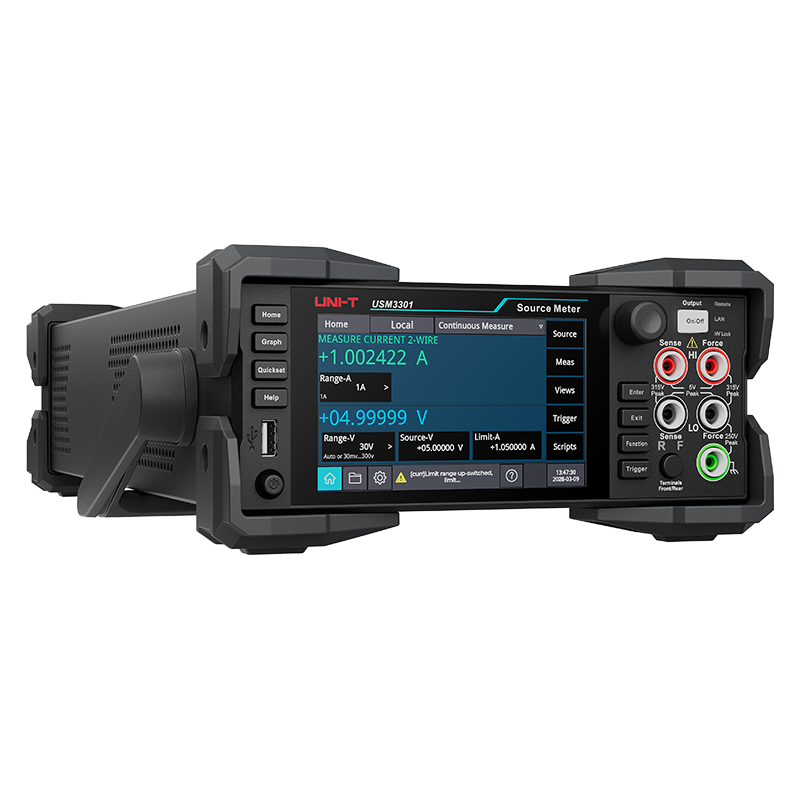

    USM3301 数字源表
    6½ 源 + 6½ 表 · 基本测试精度 0.012% · 最小编程及测量分辨率 10 fA/10 nV · 最大输出 300 V/1 A/30 W · 四象限源与阱 · 电压量程 30 mV 至 300 V · 电流量程 10 nA 至 1 A · 5 英寸真彩 LCD 触摸屏
    产品简介
    USM3301 是优利德推出的数字源表（源测量单元），集精密可编程电压、电流输出与高精度电压、电流、电阻同步测量于一体。仪器支持四象限工作，既能作为激励源对外供电，也可充当负载吸收电能；具备宽量程、高分辨率、低噪声的特点，可实现 I-V 曲线扫描等功能；单台即可替代多种传统电学仪器，广泛应用于半导体（如集成电路 / 光器件光模块 / 分立器件）、材料科学、储能、光伏、物联网等多个领域的研发及生产测试。
    仪器实现六机合一：集成电压源、电流源、电子负载、电压表、电流表、电阻表六大核心功能，一台即可满足电源输出、负载模拟、多参数测量等测试需求。源与测量分辨率达 6½ 位，基本测试精度 0.012%，最小编程及测量分辨率 10 fA/10 nV；电压量程 30 mV 至 300 V，电流量程 10 nA 至 1 A，最大输出 300 V/1 A/30 W，支持 SENSE 与 SOURCE 自动量程与 NPLC 0.001 至 10。
    仪器配备 5 英寸高清触摸屏与 2U 标准机箱高度，前面板香蕉头适配快速测试、后面板三同轴满足高精度测量需求；标配 USB Host、USB Device、LAN、GPIB、Digital I/O 等接口并兼容 SCPI 标准协议，还支持 1 主机 + 6 从机同步触发，可搭建多通道并行测试系统，兼顾手动操作的便捷性与自动化测试的扩展性。
    核心参数
    • 分辨率：6½ 源 + 6½ 表，SENSE 精度达 6½ 位、6½ 位测量分辨率
    • 基本测试精度：0.012%
    • 最小编程及测量分辨率：10 fA/10 nV
    • 最大输出：300 V/1 A/30 W；最大输出功率 30 W；最大输出电压 315 V（senseI 量程 100 mA）/31.5 V（senseI 量程 1 A）；最大输出电流 1.05 A（senseV 量程 30 V）/105 mA（senseV 量程 300 V）
    • 电压量程：30 mV、300 mV、3 V、30 V、300 V；电流量程：10 nA、100 nA、1 μA、10 μA、100 μA、1 mA、10 mA、100 mA、1 A
    • 工作方式：源和阱（4 象限）工作；支持 SENSE 和 SOURCE 自动量程；支持 2W/4W 模式；NPLC 范围 0.001 至 10
    • 采样与缓冲：最大采样速率 50 kS/s（官方产品页）；SENSE 采样高达 1 MSa/s；单个读数缓冲最大容量 4M 个读数；命令处理时间 ＜ 10 ms
    • 扫描能力：支持线性扫描、对称线性扫描、log 扫描、对称 log 扫描、用户自定义 list 扫描；单个扫描最大点数 1M 个配置点数
    • 显示与形态：5 英寸真彩 LCD 显示屏（触摸屏）；2U 标准机箱高度；前面板和后面板输出端子
    • 接口与协议：USB Host、USB Device、LAN、GPIB、Digital I/O；LAN（LXI）、USB Device、GPIB 遵循标准 SCPI 通信协议；支持上位机控制
    • 同步扩展：支持 1 主机 + 6 从机同步触发功能，实现时间同步、信号同步、测试同步
    产品特性
    六机合一的一体化设计
    • 集成电压源、电流源、电子负载、电压表、电流表、电阻表六大核心功能
    • 全场景覆盖：一台即可满足电源输出、负载模拟、多参数测量等测试需求
    • 高效省成本：简化测试流程，节省空间与成本，适用于研发、生产、质检的一站式解决方案
    全能四象限，覆盖多场景测试

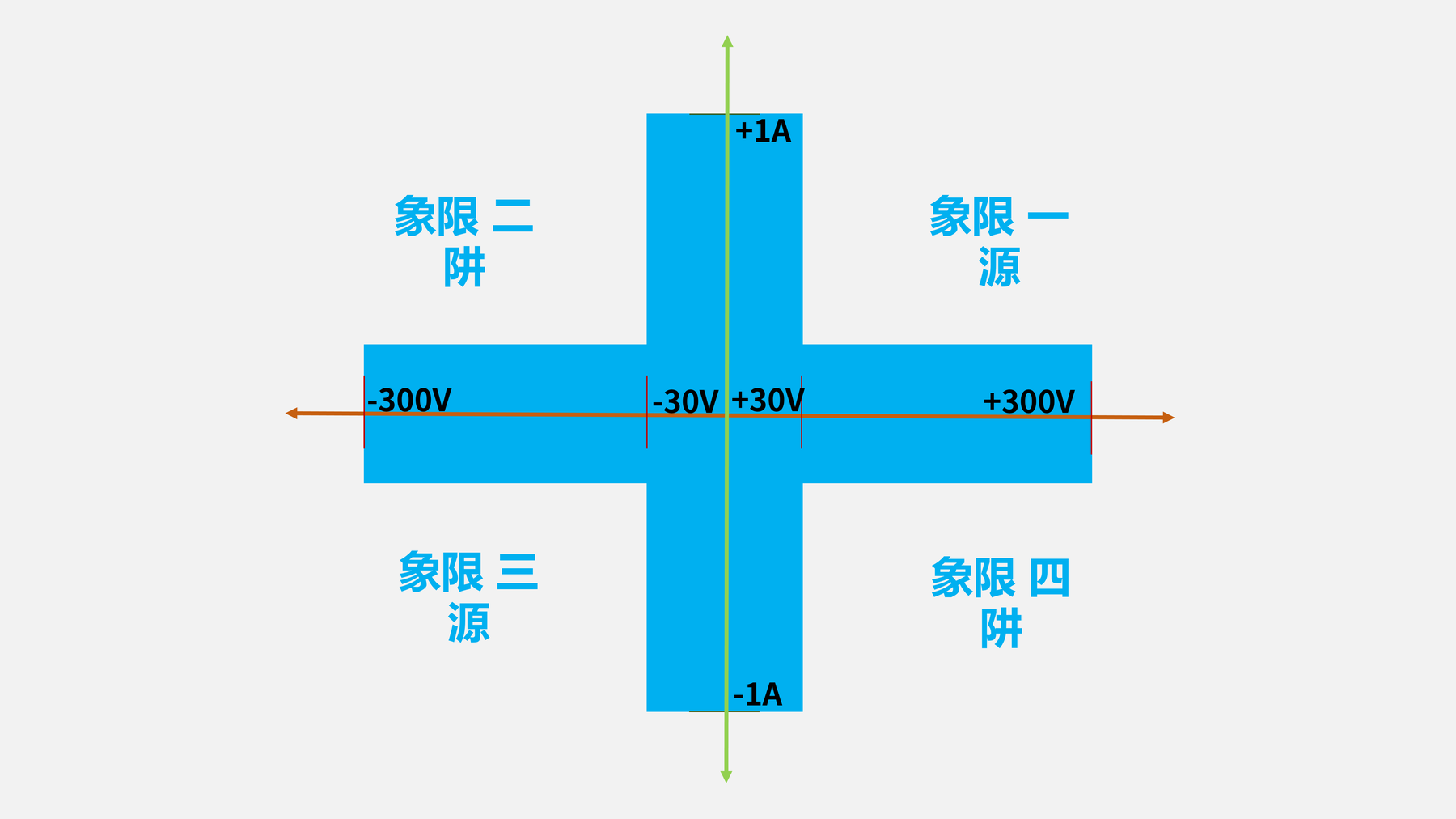

    • 四象限工作，±300 V / ±1 A，源、阱、测量三合一；既能对外供电，也可充当负载吸收电能
    • 一机通测：电源输出、负载模拟、多参数测量全流程覆盖
    • 通过 Function 键快速配置源模式和测量模式，可选择源与测量的组合方式；电阻测量可选择电流源测电阻或电压源测电阻方式
    • 吸电流模式下量程 1 μA 至 100 mA 的准确度为 ±(0.15% + 偏置 ×4)，量程 1 A 的准确度为 ±(1.5% + 偏置 ×8)
    三种专业扫描模式
    • 线性扫描：等步长均匀测试，适合常规元器件 IV 特性分析
    • 对数扫描：宽范围非线性扫描，精准覆盖高低阻、宽电压等多量程场景
    • 列表扫描：自定义任意测试点，灵活模拟复杂工况，满足定制化需求
    • 可从前面板或远程接口生成线性阶梯、对数阶、线性双阶梯波以及对数双阶梯的扫描；生成扫描时仪器会创建源配置列表和触发模型，按前面板 Trigger 键即可启动
    内置三重核心数学运算功能

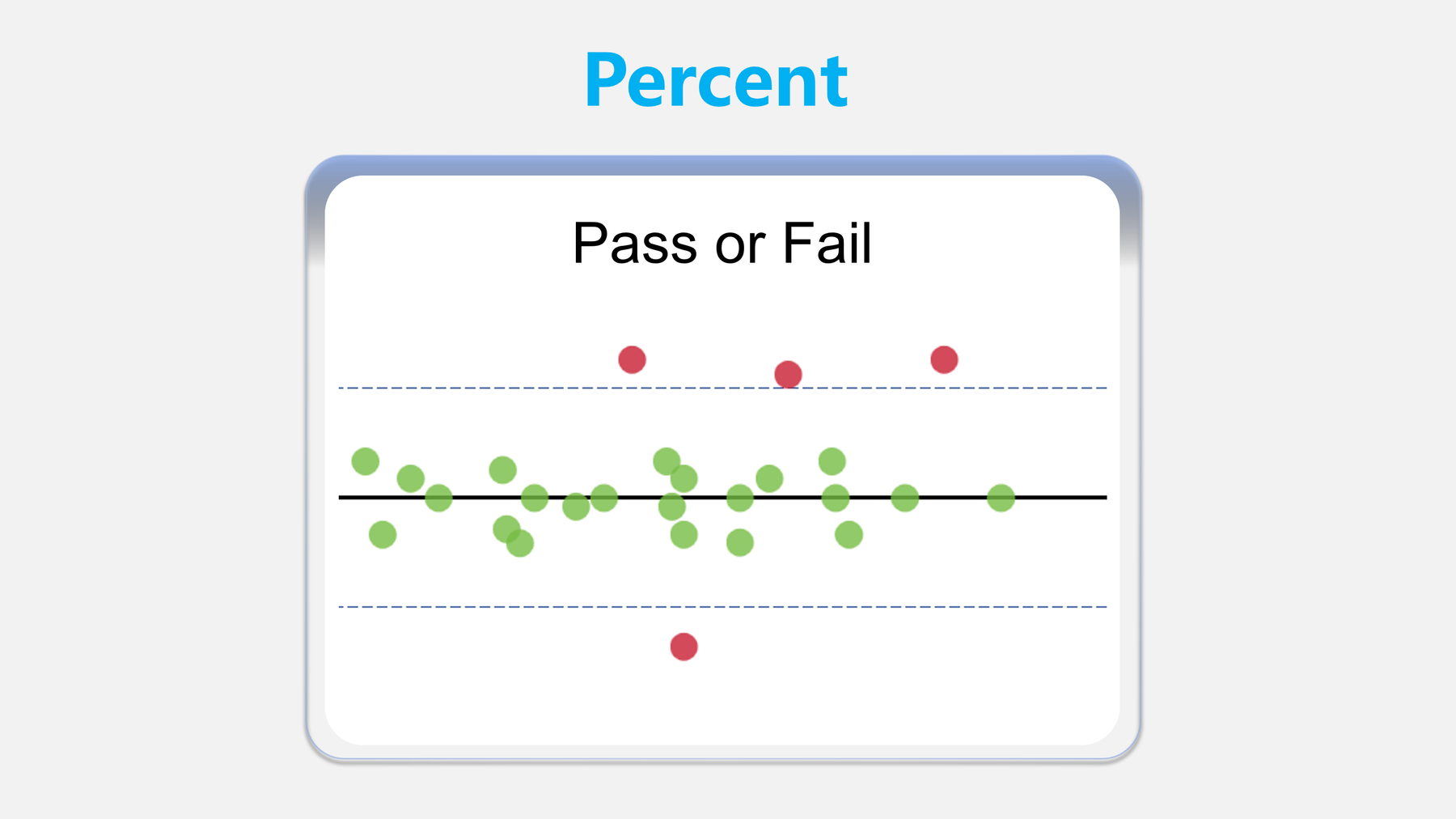

    • Percent 百分比运算：快速完成 Pass/Fail 判定，直观呈现测试结果；百分比 =（输入 − 参考值）/ 参考值 × 100%
    • Reciprocal 倒数运算：直接实现电阻 R 到电导 G（G=1/R）的转换
    • mx+b 线性变换：实现电压（U）到温度（℃/℉）的精准换算，mx+b=Y 中 m 为比例系数、b 为偏移量
    • 支持滤波处理（滑动平均滤波器、批处理平均滤波器）与极限测试，可在仪器本地进行数据实时转换，无需额外计算
    保护与测量配置
    • 过压保护：用于限制仪器可输出的最高电压电平，源电流或源电压模式下均有效；一旦设置将始终生效，优先级高于源限值设置，输出被钳位时主界面日志区显示 OVP 警告
    • 源限值：防止源输出的电压或电流超过设定数值，避免被测器件（DUT）受损；限值受测量量程限制，若指定测量量程则限值须大于该量程的 10%
    • 源延时：为源信号提供稳定时间，延迟仅应用于首次源输出并且仅在源输出幅度发生变化时才再次应用
    • 快速设置：提供电压表、电流表及电源等预定义设置，可自行选择源和测量的组合方式以及显示分辨率
    • 触发与分选：支持连续测量、手动触发模式与触发模型三种方式；内置配置列表、逻辑触发、简单循环、持续时间循环、循环直到事件、等级分选、分类分选等触发模型模板
    极致的人性化交互体验

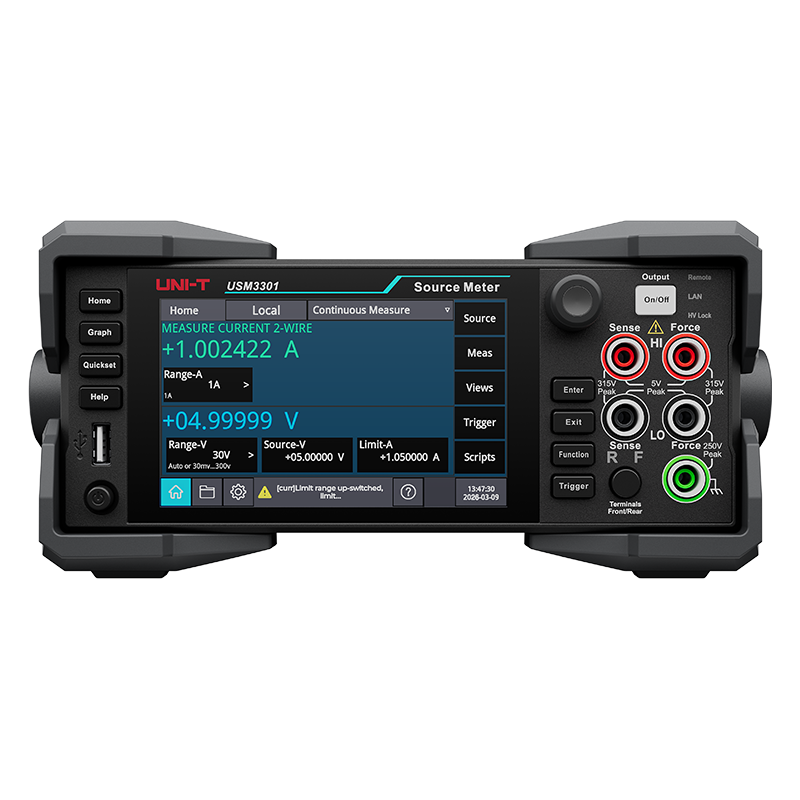

    • 5 英寸高清触摸屏，操作直观便捷；2U 标准机箱高度，完美适配机柜集成

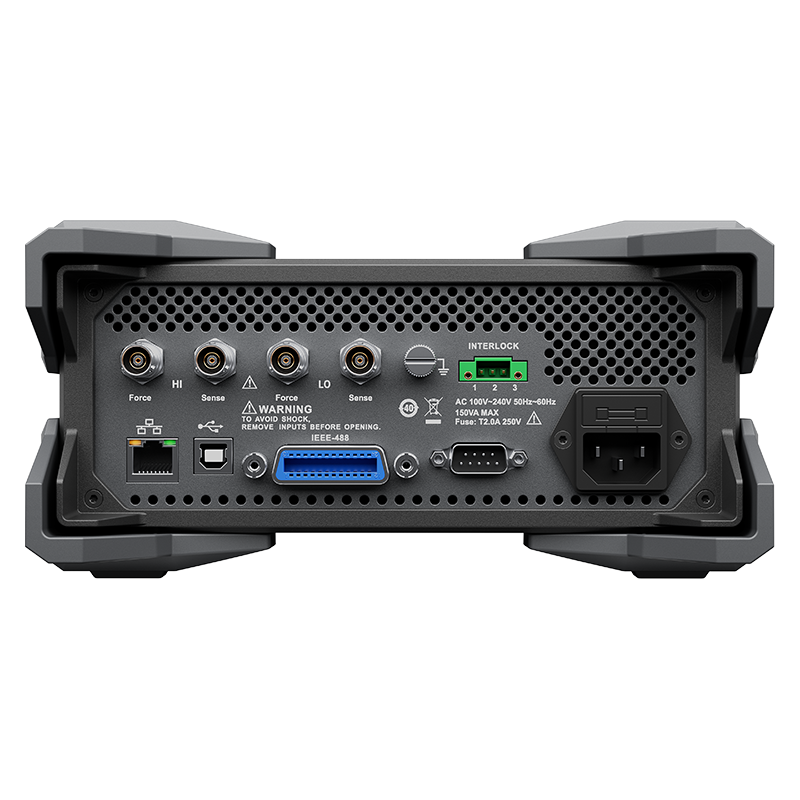

    • 前后面板双输出：前香蕉头适配快速测试，后三同轴端子（Force_HI、Sense_HI、Force_LO、Sense_LO）满足高精度测量需求
    • 配备 USB、LAN、数字 I/O、GPIB 等丰富接口，兼容 SCPI 标准协议，轻松实现自动化测试与系统集成
    • 提供绘图显示界面与直方图显示界面，支持多缓冲区迹线显示与标尺（箱与边界）设置；前面板 USB 3.0 Host 接口可插入 U 盘导出数据或截屏
    支持 1 主机 + 6 从机同步触发
    • 一台主机可统一管控 6 台从机，实现时间同步、信号同步、测试同步
    • 轻松搭建多通道并行测试系统，大幅提升多器件、多工位的批量测试效率
    • 完美适配自动化产线与多通道并行测试场景
    典型应用
    • 半导体：面向集成电路、光器件光模块、分立器件等器件的研发及生产测试
    • 材料科学：宽量程、高分辨率、低噪声的源与测量能力，适合材料电学特性研究
    • 储能与光伏：四象限源与阱工作，可对外供电也可吸收电能，满足相关器件测试需求
    • 物联网：低功耗器件的小电流测量与 I-V 曲线扫描
    • 研发、生产与质检：单台替代多种传统电学仪器，适合研发、生产、质检的一站式解决方案
    型号与选件
    • USM3301：6½ 源 + 6½ 表 · 基本测试精度 0.012% · 最小编程及测量分辨率 10 fA/10 nV · 最大采样速率 50 kS/s · 最大输出 300 V/1 A/30 W · 价格咨询（未税）
    • 标配附件：USM3301 源表 1 台、3C 电源线 1 条、出厂校准报告 1 份、合格证和保用证 1 份、用户手册 1 份（电子档）、USB 数据线 1 条、两线制红黑测试线缆 1 幅
    资源下载
    本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
    详细指标请见 USM3301 详细指标页。
    onetest仪器资源库 · 优利德 USM3301 数字源表





    优利德 · UNI-T
    USM3301 数字源表 · 详细指标
    按官方用户手册分组收录全部关键技术指标 · 6½ 源 + 6½ 表 · 0.012% · 10 fA/10 nV · 电压 30 mV 至 300 V · 电流 10 nA 至 1 A · 最大输出 300 V/1 A/30 W · 四象限工作
    产品简介
    USM3301 是优利德推出的数字源表（源测量单元），集精密可编程电压、电流输出与高精度电压、电流、电阻同步测量于一体。支持四象限工作，既能作为激励源对外供电，也可充当负载吸收电能；具备宽量程、高分辨率、低噪声的特点，可实现 I-V 曲线扫描等功能。电压量程 30 mV 至 300 V，电流量程 10 nA 至 1 A，最大输出功率 30 W。
    本页按官方中文用户手册（REV.0）分组收录全部关键技术指标（产品简介与规格、电压规格、电流规格、电阻测量准确度、测量量程及最大限值、保护与源限值、源与测量量程、源延时、快速设置、扫描操作、计算操作与数学公式、配置列表、绘图与直方图显示、测量模式与触发模型、包装内容）。产品定位、特性与应用场景请见 USM3301 产品介绍页。
    技术指标
    产品简介与规格
    • 源表电压量程：30 mV、300 mV、3 V、30 V、300 V
    • 源表电流量程：10 nA、100 nA、1 μA、10 μA、100 μA、1 mA、10 mA、100 mA、1 A
    • 工作方式：源和阱（4 象限）工作；支持 SENSE 和 SOURCE 自动量程
    • 输出能力：最大输出功率 30 W；最大输出电压 315 V（senseI 量程 100 mA）/31.5 V（senseI 量程 1 A）；最大输出电流 1.05 A（senseV 量程 30 V）/105 mA（senseV 量程 300 V）
    • 显示与交互：5 英寸真彩 LCD 显示屏；NPLC 范围 0.001 至 10
    • 采样与缓冲：SENSE 采样高达 1 MSa/s；最大采样速率 50 kS/s（官方产品页）；单个读数缓冲最大容量 4M 个读数
    • 测量分辨率与精度：SENSE 精度达 6½ 位（6½ 位测量分辨率）；基本测试精度 0.012%
    • 接线与端子：支持 2W/4W 模式；前面板和后面板输出端子（后面板 Force_HI、Sense_HI、Force_LO、Sense_LO 为三同轴接口）
    • 扫描能力：支持线性扫描、对称线性扫描、log 扫描、对称 log 扫描、用户自定义 list 扫描；单个扫描最大点数 1M 个配置点数
    • 接口与协议：USB Host、USB Device、LAN、GPIB、Digital I/O；LAN（LXI）、USB Device、GPIB 遵循标准 SCPI 通信协议；命令处理时间 ＜ 10 ms；支持上位机控制
    电压规格
    • 30.00000 mV：源分辨率 10 nV；源准确度 0.100% + 200 μV（23 ℃ ±5 ℃，1 年，±(%设置值 + 伏特)）；噪声（RMS，＜ 10 Hz，典型值）1 μV；测量分辨率 10 nV；输入阻抗 ＞ 10 GΩ；测量准确度 0.100% + 150 μV（±(%读数 + 伏特)）
    • 300.0000 mV：源分辨率 100 nV；源准确度 0.015% + 200 μV；噪声 1 μV；测量分辨率 100 nV；输入阻抗 ＞ 10 GΩ；测量准确度 0.012% + 200 μV
    • 3.000000 V：源分辨率 1 μV；源准确度 0.020% + 300 μV；噪声 10 μV；测量分辨率 1 μV；输入阻抗 ＞ 10 GΩ；测量准确度 0.012% + 300 μV
    • 30.00000 V：源分辨率 10 μV；源准确度 0.015% + 2.4 mV；噪声 100 μV；测量分辨率 10 μV；输入阻抗 ＞ 10 GΩ；测量准确度 0.015% + 1 mV
    • 300.0000 V：源分辨率 100 μV；源准确度 0.015% + 24 mV；噪声 1 mV；测量分辨率 100 μV；输入阻抗 ＞ 10 GΩ；测量准确度 0.015% + 10 mV
    电流规格
    • 10.00000 nA：源分辨率 500 fA；源准确度 0.100% + 100 pA（±(%设置值 + 安培)，23 ℃ ±5 ℃，1 年）；噪声（RMS，＜ 10 Hz，典型值）500 fA；测量分辨率 10 fA；电压负担 ＜ 100 μV；测量准确度 0.10% + 50 pA（±(%读数 + 安培)）
    • 100.0000 nA：源分辨率 5 pA；源准确度 0.060% + 150 pA；噪声 500 fA；测量分辨率 100 fA；电压负担 ＜ 100 μV；测量准确度 0.060% + 100 pA
    • 1.000000 μA：源分辨率 50 pA；源准确度 0.025% + 400 pA；噪声 5 pA；测量分辨率 1 pA；电压负担 ＜ 100 μV；测量准确度 0.025% + 300 pA
    • 10.00000 μA：源分辨率 500 pA；源准确度 0.025% + 1.5 nA；噪声 40 pA；测量分辨率 10 pA；电压负担 ＜ 100 μV；测量准确度 0.025% + 700 pA
    • 100.0000 μA：源分辨率 5 nA；源准确度 0.020% + 15 nA；噪声 400 pA；测量分辨率 100 pA；电压负担 ＜ 100 μV；测量准确度 0.02% + 6 nA
    • 1.000000 mA：源分辨率 50 nA；源准确度 0.020% + 150 nA；噪声 5 nA；测量分辨率 1 nA；电压负担 ＜ 100 μV；测量准确度 0.02% + 60 nA
    • 10.00000 mA：源分辨率 500 nA；源准确度 0.020% + 1.5 μA；噪声 40 nA；测量分辨率 10 nA；电压负担 ＜ 100 μV；测量准确度 0.02% + 600 nA
    • 100.0000 mA：源分辨率 5 μA；源准确度 0.025% + 15 μA；噪声 100 nA；测量分辨率 100 nA；电压负担 ＜ 100 μV；测量准确度 0.025% + 6 μA
    • 1.000000 A：源分辨率 50 μA；源准确度 0.067% + 900 μA；噪声 3 μA；测量分辨率 1 μA；电压负担 ＜ 100 μV；测量准确度 0.03% + 500 μA
    电阻测量准确度
    • ＜ 3.000000 Ω：默认分辨率 1 μΩ；默认测试电流 用户定义；准确度（23 ℃ ±5 ℃，1 年）电流源准确度 + 电压测量准确度；增强准确度 电流测量准确度 + 电压测量准确度
    • 30.00000 Ω：默认分辨率 10 μΩ；默认测试电流 100 mA；准确度 0.098% + 0.003 Ω；增强准确度 0.073% + 0.001 Ω
    • 300.0000 Ω：默认分辨率 100 μΩ；默认测试电流 10 mA；准确度 0.077% + 0.03 Ω；增强准确度 0.053% + 0.01 Ω
    • 3.000000 kΩ：默认分辨率 1 mΩ；默认测试电流 1 mA；准确度 0.066% + 0.3 Ω；增强准确度 0.045% + 0.1 Ω
    • 30.00000 kΩ：默认分辨率 10 mΩ；默认测试电流 100 μA；准确度 0.063% + 3 Ω；增强准确度 0.043% + 1 Ω
    • 300.0000 kΩ：默认分辨率 100 mΩ；默认测试电流 10 μA；准确度 0.065% + 30 Ω；增强准确度 0.046% + 10 Ω
    • 3.000000 MΩ：默认分辨率 1 Ω；默认测试电流 1 μA；准确度 0.110% + 300 Ω；增强准确度 0.049% + 100 Ω
    • 30.00000 MΩ：默认分辨率 10 Ω；默认测试电流 1 μA；准确度 0.110% + 1 kΩ；增强准确度 0.052% + 500 Ω
    • 300.0000 MΩ：默认分辨率 100 Ω；默认测试电流 100 nA；准确度 0.655% + 10 kΩ；增强准确度 0.349% + 5 kΩ
    • ＞ 300.0000 MΩ：默认测试电流 用户定义；准确度 电流源准确度 + 电压测量准确度；增强准确度 电流测量准确度 + 电压测量准确度
    • 电阻测量模式：电流源测量电阻模式 总不确定度 = I 源准确度 + V 测量准确度（4 线制模式）；电压源测量电阻模式 总不确定度 = V 源准确度 + I 测量准确度（4 线制模式）；保护输出阻抗 电阻模式下 0.5 Ω（直流）
    规格适用条件与注释
    • 温度系数：±(0.15 × 准确度规格)/℃，适用于 0 ℃ 至 18 ℃ 和 28 ℃ 至 40 ℃
    • 注释 1：速度 = 10 PLC
    • 注释 2：在输出开启状态下所有技术规格均能得到保证
    • 注释 3：正确调零后，精度适用于二线制和四线制模式；6½ 位测量分辨率
    • 注释 4：对于吸电流模式，量程 1 μA 至 100 mA 的准确度为 ±(0.15% + 偏置 ×4)；量程 1 A 的准确度为 ±(1.5% + 偏置 ×8)
    • 注释 5：只有后面板端子为三同轴端子；增强准确度与部分规格仅限源电流测电阻或源电压测电阻模式，为获得最佳测量结果请使用后面板三同轴连接器
    • 其他前提：增强准确度对应源回读功能开启、偏置补偿开启
    测量量程及最大限值
    • 电压量程与最大限值：30 mV 对应 ±31.5 mV；300 mV 对应 ±315 mV；3 V 对应 ±3.15 V；30 V 对应 ±31.5 V；300 V 对应 ±315 V
    • 电流量程与最大限值：10 nA 对应 ±10.5 nA；100 nA 对应 ±105 nA；1 μA 对应 ±1.05 μA；10 μA 对应 ±10.5 μA；100 μA 对应 ±105 μA；1 mA 对应 ±1.05 mA；10 mA 对应 ±10.5 mA；100 mA 对应 ±105 mA；1 A 对应 ±1.05 A
    • 量程组合限制：电压量程与电流量程的组合不得超过仪器的功率限值，例如在 300 V 的源量程下最高电流测量量程为 100 mA（300 V × 100 mA = 30 W）
    • 测量量程可选条件：仅当仪器源输出的物理量与测量的物理量不同时才能选择测量量程；若设置为源输出电压并测量电压，测量量程与源量程保持同步且不可更改
    保护与源限值
    • 保护措施：过压保护（仪器端子处的电压）与源限值（施加到被测器件上的源输出值）
    • 过压保护：用于限制仪器可输出的最高电压电平，无论源电流模式还是源电压模式均有效；设定值优先级高于源限值设置，一旦设置将始终生效。当源输出电压超过设定值时，输出将被钳位在过压保护设定值上，并在主界面日志区域显示 OVP 警告提示；在测试中应在开启源输出之前完成过压保护值的设置
    • 源限值：用于防止仪器源输出的电压或电流超过设定数值，从而避免被测器件（DUT）受损；可设置的限值必须低于过压保护限值的设定值
    • 源限值受量程限制：如果指定了某个测量量程，则限值必须大于该量程的 10%；若不满足，仪器在日志窗口显示并将限值自动设置为所选量程的 10%。若将测量量程设置为自动选择，则测量量程不会影响限值
    • 最低允许限值：取决于负载和源输出值，例如向 1 kΩ 电阻源输出 1 V 电压时，最低允许的电流限值为 1 mA（1 V/1 kΩ = 1 mA），设置低于 1 mA 的限值将会限制源输出
    源与测量量程
    • 源量程：决定源输出值能够设定的精度；固定的电流源量程包括 10 nA、100 nA、1 μA、10 μA、100 μA、1 mA、10 mA、100 mA、1 A；固定的电压源量程包括 30 mV、300 mV、3 V、30 V、300 V
    • 测量量程：决定测量的满量程输入范围，同时影响测量精度以及可测量的最大信号
    • 自动量程：对于大多数情况，用户可以选择自动源量程，仪器会将源量程设置为当前设置下的最佳范围；对于精度要求较高且需要减少测试时间的情况，指定源量程可以省去自动选择量程所需的时间
    • 过量程处理：当出现过量程情况时，主界面下方日志区域会显示相应的事件信息，并且对设定值的更改将被设定为当前量程的输出最大值
    源延时与快速设置
    • 源延时：当使用该仪器进行源信号的获取和测量时，源开启与测量之间存在时间延迟，为源信号提供稳定时间；延迟时间的长短取决于为源延迟所设定的参数，用户可以设置一个手动值根据需要调整延时长短
    • 延迟应用规则：当设置了源延迟时，延迟仅应用于首次源输出，并且仅在源输出幅度发生变化时才再次应用；对于高阻抗和高容性负载，源需要更长的建立时间，对于纯阻性负载以及在较高电流水平下，源延迟可设置较短
    • 快速设置：允许用户选择预定义的设置，可自行选择源和测量的组合方式以及显示分辨率；内部设有可用的快速设置选项包括电压表、电流表及电源。运行快速设置前先连接到被测设备，电压表和电流表选项使用 2 线连接
    扫描操作
    • 扫描方式：USM3301 可以从前面板或远程接口生成线性阶梯、对数阶、线性双阶梯波以及对数双阶梯的扫描
    • 工作方式：通过扫描操作，用户可设置仪器为被测设备（DUT）提供特定的电压或电流值，每个值进行一次测量
    • 扫描执行：生成扫描时，仪器会创建一个源配置列表和一个触发器模型，其中包含用户为扫描所选定的设置；用户可按前面板 Trigger 键启动命令，运行扫描
    • 扫描点数：单个扫描最大点数 1M 个配置点数
    计算操作与数学公式
    • 可执行的运算：滤波处理、数学公式以及极限测试
    • 滤波处理：滑动平均滤波器（持续将测量值添加到数据堆栈中，按「先进先出」原则用新的测量值替换存储栈中最早的测量值）；批处理平均滤波器（对一组测量值进行平均处理，然后清除数据，在对一组新的测量数据进行平均之前先从存储区中取出这些数据）
    • mx+b（函数运算）：mx+b = Y，其中 m 为用户定义的比例系数、x 为测量读数（若使用了相对偏移，则为应用相对偏移后的测量值）、b 为用户定义的偏移量、Y 为显示的计算结果；激活时前面板上测量值显示为计算后的运算值
    • Percent（百分比）：百分比 =（输入 − 参考值）/ 参考值 × 100%；输入为测量值（若使用相对偏移量则此为相对偏移量值），参考值为用户指定的常数；结果为正数当输入值大于参考值时为如此，结果当输入值小于参考值时为负；激活状态时前面板电压和电流读数的单位为百分比
    • 1/X（倒数）：显示某个读数的倒数，倒数为 1/X，其中 X 为读数；如果启用相对偏移，则 1/X 计算会使用已施加相对偏移的输入信号。例如正常显示读数 2.5000 欧姆时，启用倒数运算后显示导电率读数 0.400000，前面板读数的度量单位为 1/x
    配置列表与显示界面
    • 配置列表：配置列表是存储源功能设置的列表，用户可以通过配置列表恢复仪器原有设置或更改仪器现有使用的设置；该仪器还可以使用配置列表来管理扫描的设置，并可从前面板或使用远程命令作为触发模型的一部分从前面板调用配置列表
    • 绘图显示界面：显示测量数据的迹线在缓冲区名称后标记为 .meas，例如 defbuffer1.meas；显示源数据的迹线在缓冲区名称后标记为 .src；可移除缓冲区图形（缓冲区中的数据不受影响），也可清除读数缓冲区中的数据
    • 直方图标尺：可选择箱和边界的自动缩放或特定值；智能缩放功能可以自动缩放直方图，仪器确定最佳的数据分箱方式；「自动箱」选项根据当前的最小和最大边界将数据均匀地重新分布到箱中；「拟合」选项调整 Y 轴标尺使所有箱的顶部可见；自动缩放方法可设置为「关闭」，此时可手动设置最小和最大边界；「箱数」确定将数据分类到多少个箱中
    • 用户界面：上半部分为测量显示部分，下半部分为源显示部分；功能选择集成于主界面右侧的功能导航窗口，分为源、测量、视图、触发、脚本五大功能
    测量模式与触发模型
    • 连续测量：仪器持续进行测量，并将读数存储在活动读取缓冲区中
    • 手动触发模式：按下前面板的 Trigger 键以触发单次测量，仪器会将读数存储在活动读取缓冲区中
    • 触发模型：仪器根据触发模型的设置进行测量；本仪器内包含预存部分触发模型，用户也可以自己设置触发模型。触发方法的切换在主界面上方，默认状态下为连续测量模式
    • 触发模型可设置的选项：等待某个事件发生后再进行下一次测量；通知其他设备和定时器某个事件已发生；等待另一台设备发出完成信号；使用测量配置列表在触发模型运行期间动态应用不同的测量设置；在事件和测量之间指定延迟；使用源配置列表来扫描源设置和值；通过可编程延迟打开和关闭源以创建脉冲；将测量存储到给定的缓冲区直到某个事件发生然后切换到另一个缓冲区；根据测量值是否在设定限值内有条件地执行操作
    • 触发模型块类型：缓冲区清除块、测量 / 数字化块、等待 / 通知块、动作块、分支块、动态延迟块、日志事件块、重置分支计数、配置列表索引块、配置列表下一个块、配置列表上一个块、数字输入 / 输出块、循环计数器块、事件块、恒定限值块、动态限值块、差值块、总是块、单次块、排除单次块
    • 触发模型模板：空、配置列表、逻辑触发、简单循环、持续时间循环、循环直到事件、等级分选、分类分选；等级分选和分类分选模板的设置共享，在两者之间切换时设置会被保留
    • 限值与分选：有两个用户定义的限值（限值 1 和限值 2），两者都包含自己的高值和低值；限值测试结果会记录在伴随每个存储读数的读取缓冲区中；限值存储在测量配置列表中，因此可以使用配置列表来逐步执行不同的限值
    型号与选件
    • USM3301：6½ 源 + 6½ 表 · 基本测试精度 0.012% · 最小编程及测量分辨率 10 fA/10 nV · 最大采样速率 50 kS/s · 最大输出 300 V/1 A/30 W · 价格咨询（未税）
    • 包装内容：USM3301 源表 1 台；3C 电源线 1 条；出厂校准报告 1 份（出厂前本机器的测试报告）；合格证和保用证 1 份；用户手册 1 份（电子档，从官网上下载）；USB 数据线 1 条；两线制红黑测试线缆 1 幅
    • 使用提示：关机后若再次开机，请保证两次的开机时间间隔大于 5 s；更换保险丝前请切断电源，并确认仪器已经正确接地
    资源下载
    本页技术指标整理自上述官方资料，实际配置以厂商最新规格书为准。
