普源精电 · RIGOL

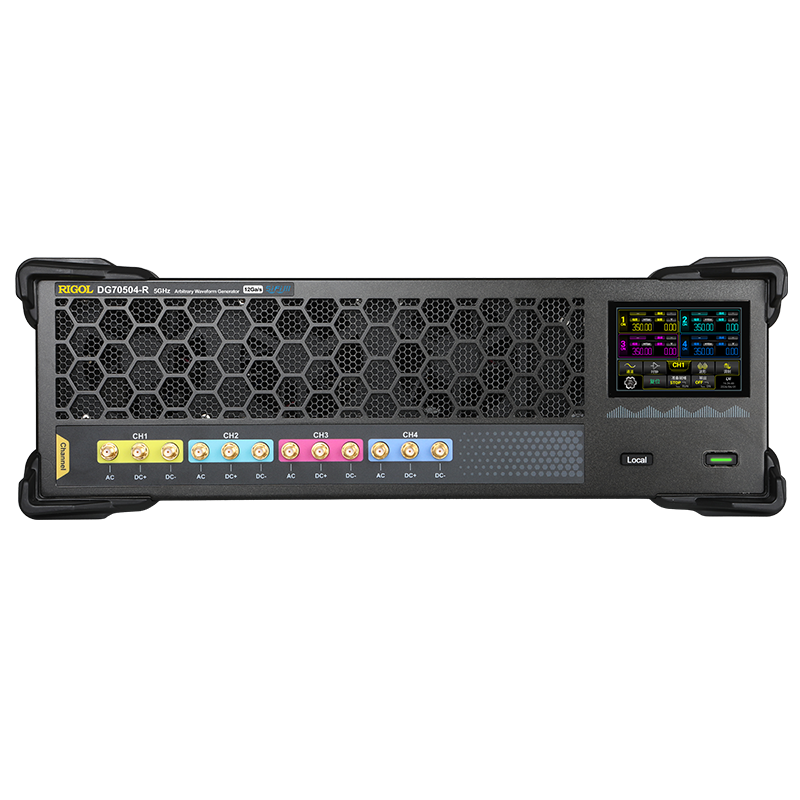

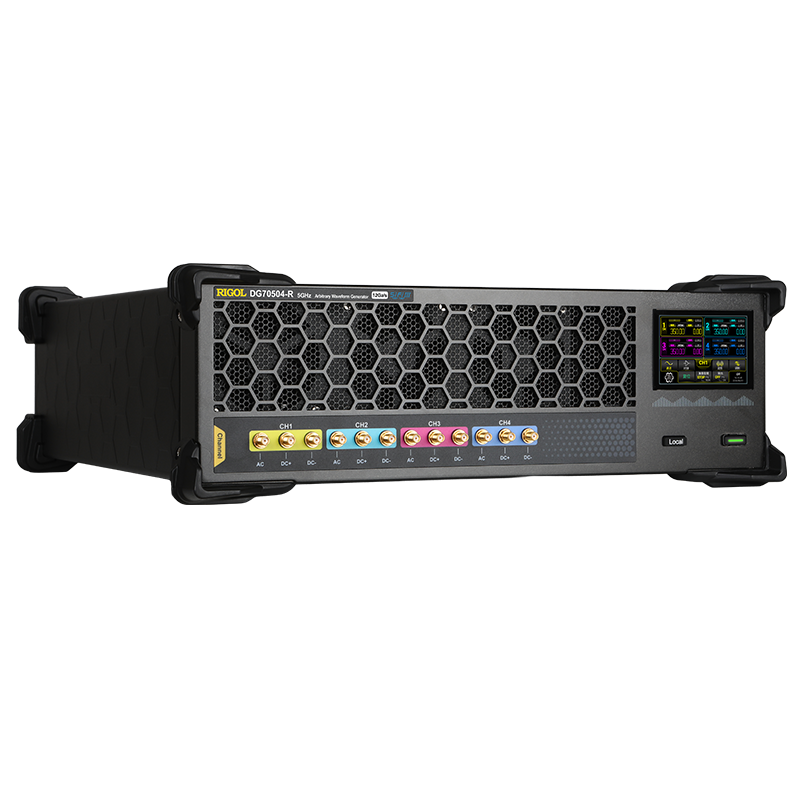

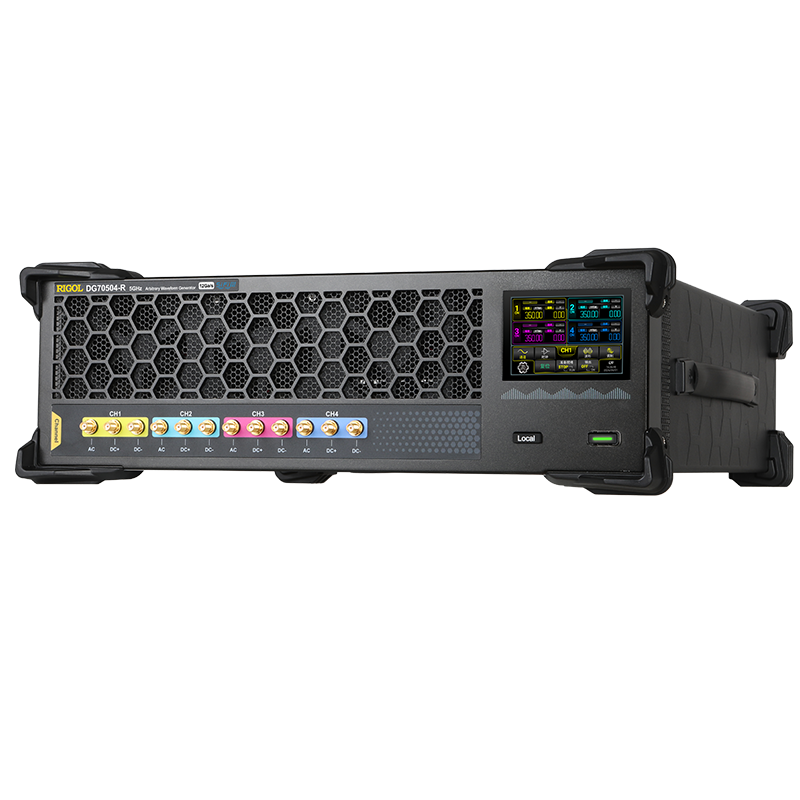

DG70000-R 系列任意波形发生器
SiFi III 技术平台 · 最高 12 GSa/s 采样率（数据速率 5 GSa/s，内插最高 12 GSa/s）· 2 GHz 模拟带宽（–3 dB）· 16 bit 垂直分辨率 · 单通道最高 1.5 G 样本点 · 直接生成载波高达 5 GHz · SFDR 低至 –70 dBc · 总抖动 10 ps(p-p) · 3U 机架式
产品简介
DG70000-R 系列是普源精电的 高性能任意波形发生器，基于独创的 SiFi III 技术平台与 Android 操作系统，具备采样率精确可调、输出逐点生成任意波、不失真还原信号细节等能力，3U 高度的工业化设计满足机架式需求。系列含 DG70504-R（4 通道，5 GHz 带宽，12 GSa/s 数据速率，1.5 Gpts）、DG70502-R（2 通道，5 GHz 带宽）、DG70204-R（4 通道，2 GHz 带宽，5 GSa/s，500 Mpts）与 DG70202-R（2 通道，2 GHz 带宽）四个型号。
信号质量是这一系列的核心。16 位垂直分辨率（1 Marker/通道时为 15 位、2 Marker/通道时为 14 位）配合逐点生成任意波，能不失真还原信号细节；直接生成的载波频率可达 5 GHz，无杂散动态范围（SFDR）在带内低至 –80 dBc、邻带低至 –72 dBc（2.5 GSa/s、100 MHz 条件，典型值）。时域上总抖动低至 10 ps(p-p)、随机抖动低至 350 fs(rms)；多通道间 skew 偏移重复性为 –10 ps，时延校正分辨率 3 ps；采样率精确可调、可变范围 100 Sa/s ~ 12 GSa/s。
输出侧提供三类输出通道：DC 高带宽输出（DC HBW，幅度 350 mVpp~700 mVpp 单端 / 700 mVpp~1400 mVpp 差分，模拟带宽 2 GHz @ –3 dB、4 GHz @ –6 dB）、DC 放大输出（DC AMP，选件，25 mVpp~1000 mVpp 单端 / 50 mVpp~2000 mVpp 差分，带宽 1.3 GHz @ –3 dB）、AC 耦合输出（AC，–20 dBm~+10 dBm，带宽 10 MHz~2 GHz @ –3 dB，最高覆盖到 4.8 GHz @ –18 dB）。功能上支持创建高级序列、定义多种复杂波形输出，支持外部波形文件导入；接口配备 LAN（支持 LXI-C 与 Web 远程控制）、USB 3.0 Host ×2 / Device ×1、HDMI 1.4b 与多台同步控制接口（MDR-26）。仪器尺寸 462.2 mm × 158 mm × 511 mm，不含包装重量<11.9 kg="">
核心参数
• 型号与通道数：DG70504-R（4 通道）、DG70502-R（2 通道）、DG70204-R（4 通道）、DG70202-R（2 通道）
• 采样率：100 Sa/s ~ 12 GSa/s；DG702xx-R 默认最高 5 GSa/s 数据速率（可通过选件升级至 12 GSa/s），实数波形输出支持内插至 10 GSa/s，DG705xx-R 复数 IQ 波形输出支持内插至 12 GSa/s
• 垂直分辨率：16 bit（0 Marker/通道）；15 bit（1 Marker/通道）；14 bit（2 Marker/通道）
• 波形存储深度：DG70502-R / DG70504-R 为 1.5 Gpts；DG70202-R / DG70204-R 为 500 Mpts（1.5 Gpts 选配）
• 模拟带宽：DC HBW 输出 2 GHz（–3 dB）、4 GHz（–6 dB）；DC AMP 输出 1.3 GHz（–3 dB）、2.6 GHz（–6 dB）；AC 输出 10 MHz~2 GHz（–3 dB）、~3.8 GHz（–6 dB）、~4.8 GHz（–18 dB）
• 有效频率输出：最大值通过「采样率/2.5」确定；5 GHz 带宽型号最高 2 GHz（实数模式），直接生成载波最高可达 5 GHz
• 无杂散动态范围：DC HBW 输出带内典型值低至 –80 dBc（2.5 GSa/s、100 MHz）、邻带典型值低至 –72 dBc
• 抖动与同步：随机抖动 350 fs(rms)，总抖动 10 ps(p-p)；多通道同步 skew 偏移 –10 ps，时延校正分辨率 3 ps
• 相位噪声（典型值）：fc=100 MHz 为 –126 dBc/Hz @10 kHz；fc=1 GHz 为 –112 dBc/Hz @10 kHz；fc=2 GHz 为 –106 dBc/Hz @10 kHz；fc=4 GHz 为 –100 dBc/Hz @10 kHz
• Marker 输出：数量 0、1 或 2（默认 0）；最小脉冲宽度 3.2 ns；最大数据速率 2.5 GSa/s；单端 50 Ω
• 序列发生器：主序列每序列 1~16,384 条目，子序列每序列 1~16,383 条目；波形片段支持 2.4 k~500 M 采样点（选配 1.5 G 采样点），最小颗粒度 1 个采样点

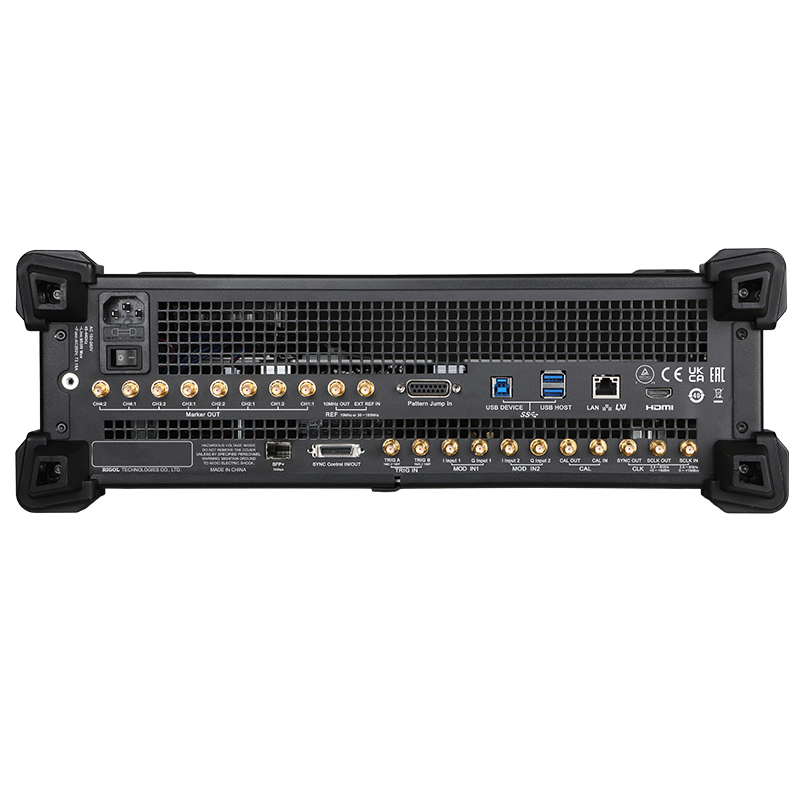

• 接口：LAN ×1（RJ-45，10/100/1000BASE-T，支持 LXI-C 与 Web 远程控制）、USB 3.0 Host ×2、USB 3.0 Device ×1（支持 TMC）、HDMI 1.4b ×1、同步控制接口 ×1（MDR-26）
• 机械规格：462.2 mm（宽）× 158 mm（高）× 511 mm（深）；不含包装重量 <11.9 kg，含包装 <17.9 kg；3U 机架式
产品特性
信号质量与逐点生成
• 16 位垂直分辨率（无 Marker）与逐点生成任意波，不失真还原信号细节

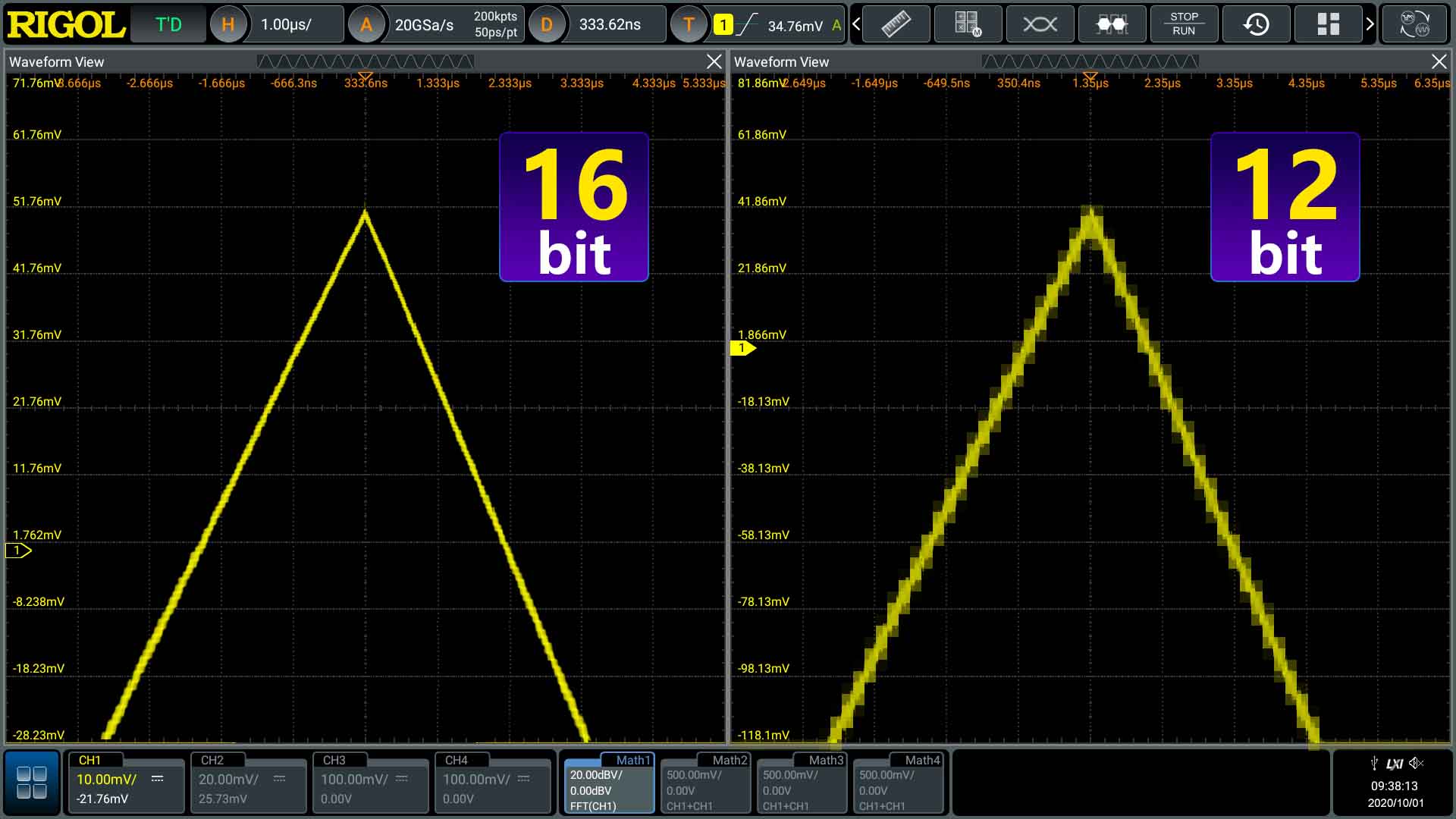

16bit垂直分辨率，电平量化更精细化，波形质量更高

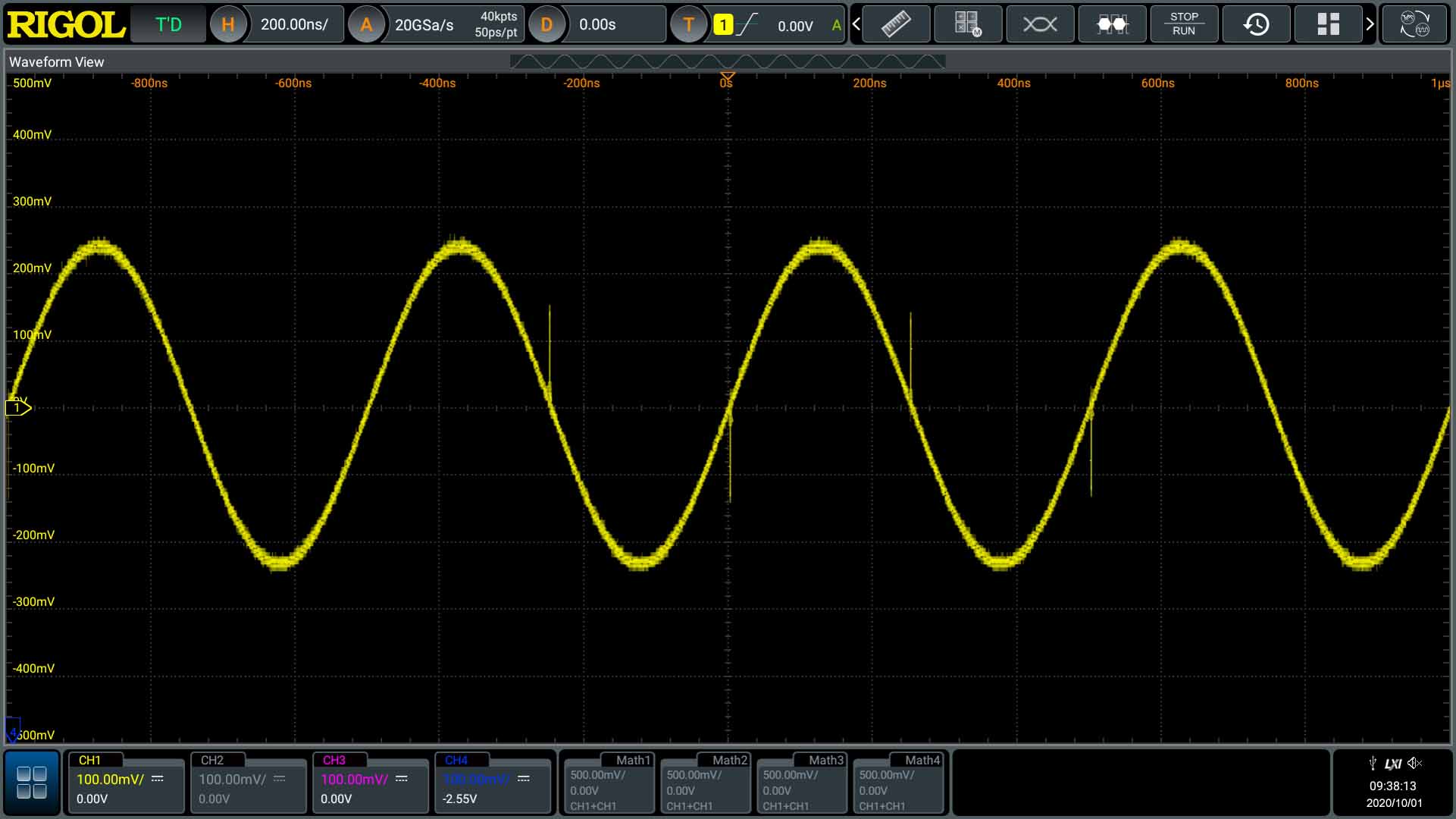

100Sa/s~12GSa/s可变采样率，真实还原信号细节
• 直接生成载波高达 5 GHz 的信号；有效频率输出由「采样率/2.5」决定
• –70 dBc（邻带）/ –80 dBc（带内，2.5 GSa/s、100 MHz 条件）的无杂散动态范围，提供更清晰、更纯净的信号
• 总抖动低至 10 ps(p-p)、随机抖动低至 350 fs(rms)，高带宽低抖动的波形输出满足多种工业和通信领域应用
三类输出通道
• DC 高带宽输出（DC HBW）：350 mVpp~700 mVpp（单端，50 Ω 端接）或 700 mVpp~1400 mVpp（差分，100 Ω 端接），偏置 –20 mV（50 Ω 到地），偏置分辨率 50 μV（标称值）；上升/下降时间 <120 ps @700 mVpp 单端
• DC 放大输出（DC AMP，选件）：25 mVpp~1000 mVpp（单端）或 50 mVpp~2000 mVpp（差分），偏置 –1 V（50 Ω 到地）/~–2 V（到 DC 端接电压）；上升/下降时间 <160 ps @1.0 Vpp 单端
• AC 耦合输出（AC）：–20 dBm ~ +10 dBm，幅度精度 –0.5 dB（典型值），偏置 –2 V/70 mA
• 每通道 3 个 SMA 接口（前面板），输出类型为 DC HBW / DC AMP（选件）/ AC

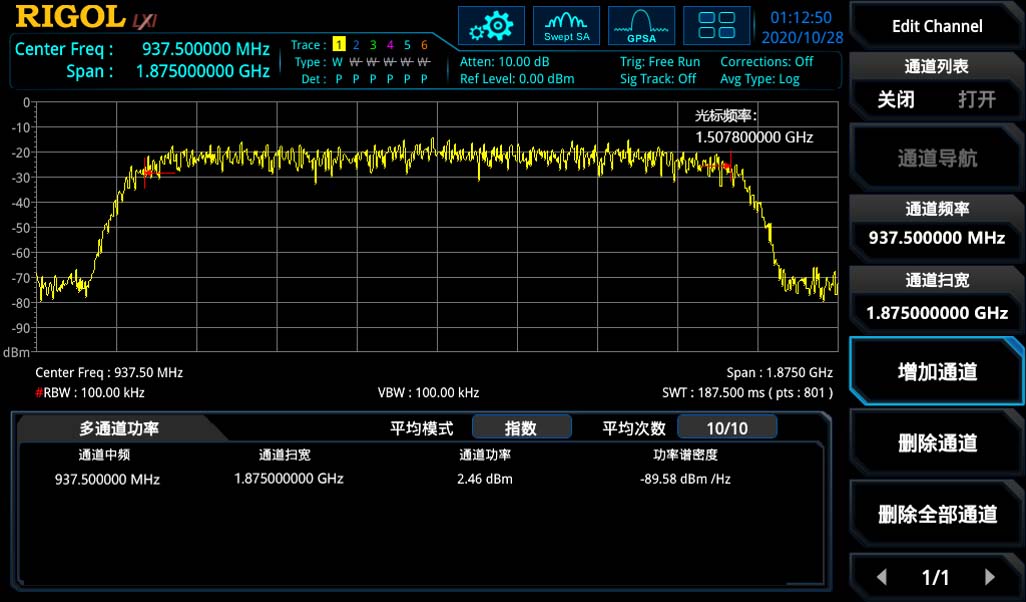

支持1.5GHz调制带宽，满足多种宽带新型无线标准

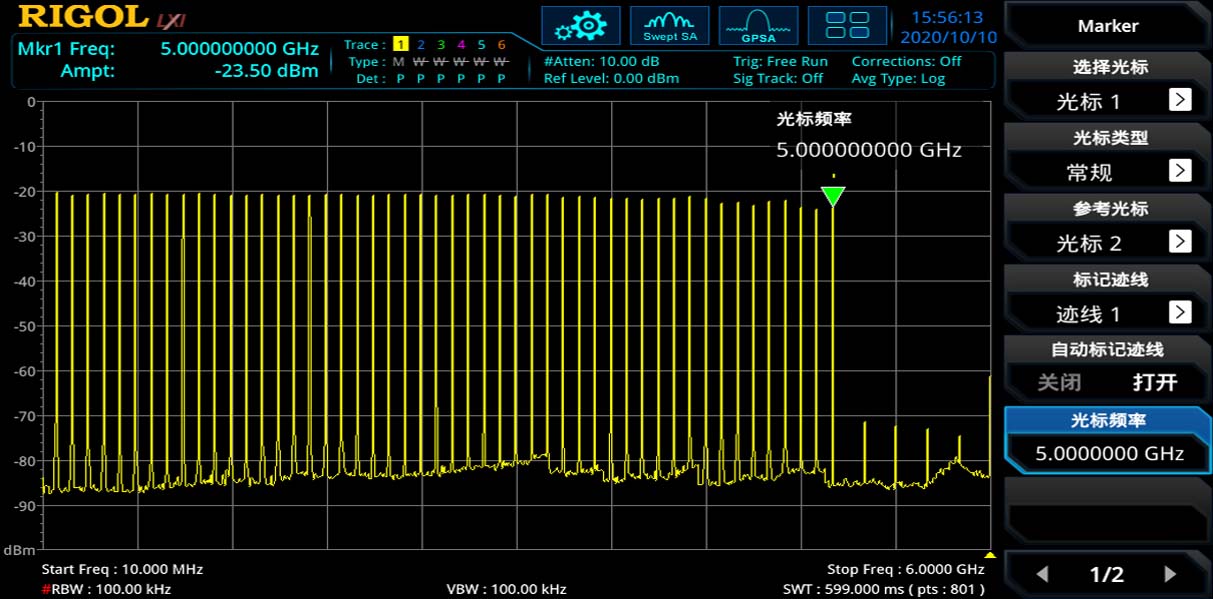

DC~5GHz输出频率范围，满足更多场景应用
序列与同步
• 支持创建高级序列，定义多种复杂波形输出：主序列每个支持 1~16,384 条目，子序列每个支持 1~16,383 条目
• 跳转执行支持等待（Wait 事件）、同步跳转、异步跳转、GoTo 跳转与动态跳转（支持 256 个动态跳转目的地址）
• 循环执行支持 1 ~ 2³²−1 次或无限循环
• 多通道高精度同步：skew 偏移重复性 –10 ps，时延校正分辨率 3 ps；同步控制接口（MDR-26）支持多台同步
• 动态跳转码型输入：256 个跳转，3.3 V LVCMOS，选通建立/保持时间 5 ns，选通最小脉宽 64 ns，DB15 母头连接器
波形文件与交互
• 支持外部波形文件导入与导出：*.txt 波形数据文件（支持电压值、归一化值）、*.wfm 波形数据文件（RIGOL AWG 波表数据）、*.seq 序列文件

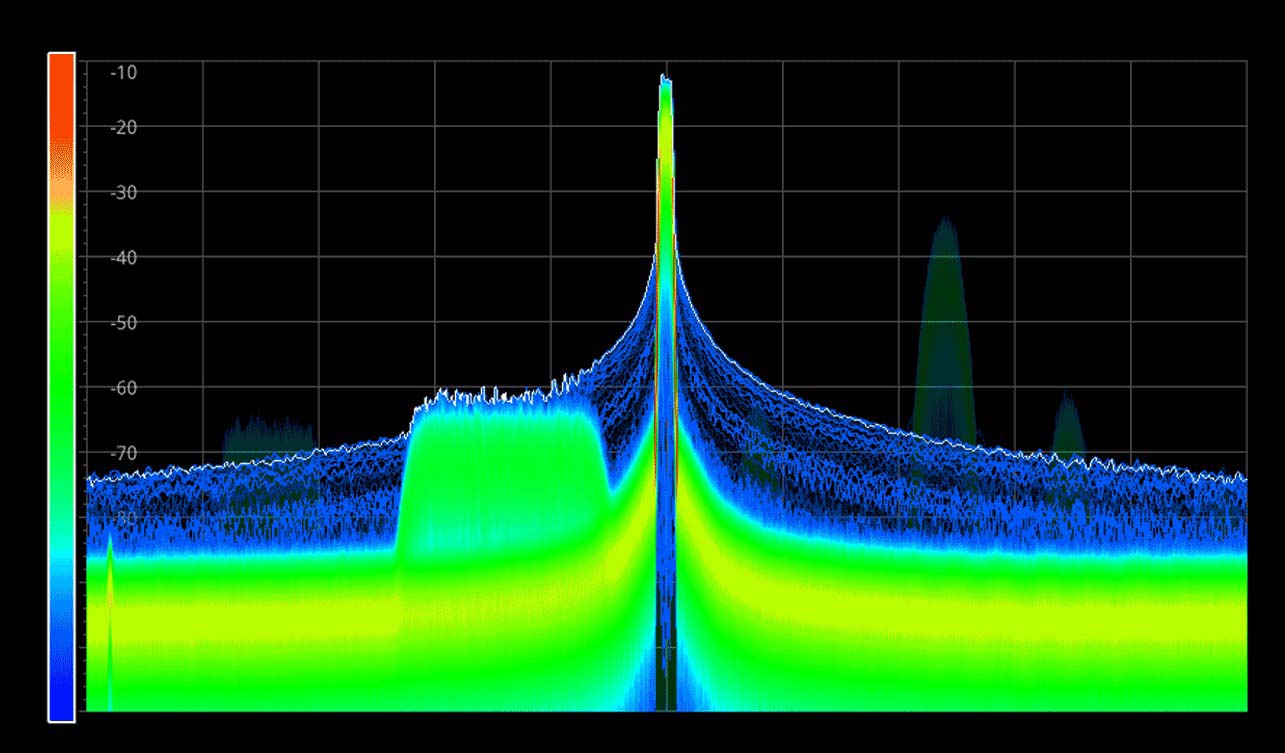

单通道1.5Gpts波表长度，保证在高采样率下的长信号输出
• 独创 SiFi III 技术平台和 Android 操作系统；触摸辅助屏 3.5 英寸
• 全新的 UI 与交互体验：主屏通过 HDMI 显示的界面支持多窗口高清显示，子屏可满足基本的功能设置
• 丰富的标准配置接口可轻松实现仪器远程控制；支持 Web Control 界面（在浏览器输入仪器 IP 地址即显示操作界面）
典型应用
• 高速数字与光通信信号仿真与激励
• 雷达、电子对抗与宽带复杂调制信号生成
• 量子计算与半导体器件的精密脉冲激励
• 汽车电子与功率器件的动态波形测试
• 多通道相干信号生成与相控阵验证
• 需要超低抖动、高 SFDR 的科研级测试场景
高速接口接收测试
复杂电磁场景模拟
型号与配置
• DG70504-R：4 通道，5 GHz 带宽，12 GSa/s 数据速率（内插），1.5 Gpts 样本点
• DG70502-R：2 通道，5 GHz 带宽，12 GSa/s 数据速率（内插），1.5 Gpts 样本点
• DG70204-R：4 通道，2 GHz 带宽，5 GSa/s 数据速率，500 Mpts 样本点
• DG70202-R：2 通道，2 GHz 带宽，5 GSa/s 数据速率，500 Mpts 样本点
• 标配附件：符合所在国标准的电源线、USB 数据线、SMA 端接接头（每通道 3 个，50 Ω，18 GHz）、机架安装套件 RM3061
• 功能升级选件：复杂序列功能 DG70000R-SEQ、高速串行波形功能 DG70000R-PJ、直流放大输出 DG70000R-DC、多音调和线性调频 DG70000R-MTONENL、5 GHz 带宽升级选件 DG70200R-BW2T5、1.5 G 存储深度升级选件 DG70200R-WTM15、全功能选件包 DG70000R-BND
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 DG70000-R 系列任意波形发生器 详细指标页。
onetest仪器资源库 · 普源精电 DG70000-R 系列任意波形发生器
普源精电 · RIGOL
DG70000-R 系列任意波形发生器 · 详细指标
技术指标综述 · 模拟输出 · 时域指标 · 频域指标 · 谐波及相噪 · 输入指标 · 波形功能 · Marker 输出 · 序列发生器 · 时钟指标 · 一般技术规格 · 接口规格 · 电源 · 环境 · 法规标准 · 机械规格 · 保修与校准间隔 · 订货信息
产品简介
本页收录 DG70000-R 系列任意波形发生器的全部技术参数，数据整理自普源精电官方数据手册。系列含 DG70504-R、DG70502-R、DG70204-R、DG70202-R 四个型号，通道数 2 或 4，带宽 5 GHz 或 2 GHz。
技术指标基于 DG70504-R（对于 DG702xx-R 型号可通过带宽升级选件达到），适用条件为：仪器处于校准周期内，在 0℃ 至 50℃ 温度环境下存放至少 2 小时，并且预热 40 分钟。手册中若无另行说明，数据均为包含测量不确定度的技术指标。
技术指标
技术指标综述
• DG70202-R：2 通道，采样率 100 Sa/s~12 GSa/s，输出类型 DC HBW / DC AMP（选件）/ AC；波形存储深度 500 Mpts（1.5 Gpts 选配）
• DG70204-R：4 通道；波形存储深度 500 Mpts（1.5 Gpts 选配）
• DG70502-R：2 通道；波形存储深度 1.5 Gpts
• DG70504-R：4 通道；波形存储深度 1.5 Gpts
• 垂直分辨率（marker 位数）：16 bit（0 Marker/通道）、15 bit（1 Marker/通道）、14 bit（2 Marker/通道）
• 多通道同步：skew 偏移 –10 ps；时延校正分辨率 3 ps
• 有效频率输出：最大值通过「采样率/2.5」来确定；2 GHz（实数模式）
模拟输出 — DC 高带宽输出（DC HBW）
• 幅度范围：350 mVpp ~ 700 mVpp（单端模式，50 Ω 端接阻抗）；700 mVpp ~ 1400 mVpp（差分模式，100 Ω 端接阻抗）
• 幅度精度：–2% 的设置值
• 偏置：–20 mV（50 Ω 到地），–40 mV（到 DC 端接电压）；偏置分辨率 50 μV（标称值）；偏置精度 –2 mV
• 模拟带宽：2 GHz（–3 dB），4 GHz（–6 dB）
• 上升/下降时间（20%~80%）：<120 ps @700 mVpp 单端
• 注：不使用的输出端口建议用 50 欧负载端接到地
模拟输出 — DC 放大输出（DC AMP，选件）
• 幅度范围：25 mVpp ~ 1000 mVpp（单端模式，50 Ω 端接阻抗）；50 mVpp ~ 2000 mVpp（差分模式，100 Ω 端接阻抗）
• 幅度精度：–2% 的设置值（≥100 mVpp）；–5% 的设置值（<100 mVpp）
• 偏置：–1 V（50 Ω 到地），–2 V（到 DC 端接电压）
• 偏置精度：共模 –（2% 的偏置 + 10 mV）((OutP+OutN)/2)；差分模式 –20 mV (OutP − OutN)
• 模拟带宽：1.3 GHz（–3 dB），2.6 GHz（–6 dB）
• 上升/下降时间（20%~80%）：<160 ps @1.0 Vpp 单端
模拟输出 — AC 耦合输出（AC）
• 幅度范围：–20 dBm ~ +10 dBm
• 幅度精度：–0.5 dB（典型值）
• 偏置：–2 V / 70 mA；偏置精度 –(2% 的偏置 + 20 mV)，到开路（零负载电流）
• 模拟带宽：10 MHz ~ 2 GHz（–3 dB），10 MHz ~ 3.8 GHz（–6 dB），10 MHz ~ 4.8 GHz（–18 dB）
• 通道数：2/4 通道，每通道 3 个 SMA 接口（前面板）
时域指标（基于 1 GHz 频率的正弦波输出测得）
• 比特率（采样率/每个周期 4 点）：最大 1.25 Gb/s
• 抖动：随机抖动 350 fs(rms)；总抖动 10 ps(p-p)
频域指标
• 输出电压驻波比：DC HBW 在 DC~4 GHz 时 <1.8:1；DC AMP 在 DC~2.6 GHz 时 <1.8:1；AC 在 DC~5 GHz 时 <2.0:1
• 互调失真：100 MHz –1 MHz 为 –70 dBc；1 GHz –1 MHz 为 –60 dBc
无杂散动态范围 — DC HBW 输出（典型值，输出幅度 500 mVpp，使用巴伦测得）
• 2.5 GSa/s：100 MHz 载波带内 DC~500 MHz 为 –80 dBc、邻带 DC~1.25 GHz 为 –72 dBc；DC~625 MHz 带内 –70 dBc、邻带 –62 dBc；DC~1 GHz 带内 –60 dBc、邻带 –58 dBc
• 5 GSa/s：100 MHz 载波带内 DC~1 GHz 为 –80 dBc、邻带 DC~2.5 GHz 为 –72 dBc；DC~1.25 GHz 带内 –70 dBc、邻带 –62 dBc；DC~2 GHz 带内 –60 dBc、邻带 –58 dBc
• 10 GSa/s：100 MHz 载波带内 DC~1 GHz 为 –80 dBc、邻带 DC~5 GHz 为 –60 dBc；DC~1.25 GHz 带内 –68 dBc、邻带 –50 dBc；DC~2 GHz 带内 –60 dBc、邻带 –48 dBc；2~3.5 GHz 带内 –42 dBc、邻带 –42 dBc；3.5~4 GHz 带内 –55 dBc、邻带 –40 dBc
• 12 GSa/s：与 10 GSa/s 档相同的带内与邻带指标口径
无杂散动态范围 — DC AMP 输出（典型值）
• 2.5 GSa/s：100 MHz 载波带内 DC~500 MHz 为 –80 dBc、邻带 DC~1.25 GHz 为 –72 dBc；DC~625 MHz 带内 –70 dBc、邻带 –62 dBc；DC~1 GHz 带内 –60 dBc、邻带 –58 dBc
• 5 GSa/s：100 MHz 载波带内 DC~1 GHz 为 –80 dBc、邻带 DC~2.5 GHz 为 –72 dBc；DC~1.25 GHz 带内 –70 dBc、邻带 –62 dBc；DC~2 GHz 带内 –60 dBc、邻带 –58 dBc
• 10 GSa/s 与 12 GSa/s：100 MHz 载波带内 DC~1 GHz 为 –80 dBc、邻带 DC~5 GHz 为 –60 dBc；DC~1.25 GHz 带内 –68 dBc、邻带 –50 dBc；DC~2 GHz 带内 –60 dBc、邻带 –48 dBc；2~2.6 GHz 带内 –44 dBc、邻带 –44 dBc
无杂散动态范围 — AC 输出（典型值）
• 2.5 GSa/s：100 MHz 载波带内 DC~500 MHz 为 –80 dBc、邻带 DC~1.25 GHz 为 –72 dBc；DC~625 MHz 带内 –70 dBc、邻带 –62 dBc；DC~1 GHz 带内 –60 dBc、邻带 –58 dBc
• 5 GSa/s：100 MHz 载波带内 DC~1 GHz 为 –80 dBc、邻带 DC~2.5 GHz 为 –72 dBc；DC~1.25 GHz 带内 –70 dBc、邻带 –62 dBc；DC~2 GHz 带内 –58 dBc、邻带 –58 dBc
• 10 GSa/s 与 12 GSa/s：100 MHz 载波带内 DC~1 GHz 为 –80 dBc、邻带 DC~5 GHz 为 –60 dBc；DC~1.25 GHz 带内 –68 dBc、邻带 –50 dBc；DC~2 GHz 带内 –58 dBc、邻带 –46 dBc；2~3.5 GHz 带内 –46 dBc、邻带 –42 dBc；3.5~4 GHz 带内 –46 dBc、邻带 –40 dBc
谐波失真测量（@500 mVpp）
• 二次谐波（差分或接巴伦）：10 MHz~500 MHz <–62 dBc；500 MHz~1 GHz <–50 dBc；1 GHz~4 GHz <–30 dBc
• 二次谐波（单端）：10 MHz~500 MHz <–42 dBc；500 MHz~1 GHz <–40 dBc；1 GHz~4 GHz <–25 dBc
• 三次谐波：10 MHz~750 MHz <–55 dBc；750 MHz~1 GHz <–50 dBc；1 GHz~2 GHz <–35 dBc
谐波失真测量（@1000 mVpp）
• 二次谐波（差分或接巴伦）：10 MHz~500 MHz <–55 dBc；500 MHz~1 GHz <–45 dBc；1 GHz~2.6 GHz <–35 dBc
• 二次谐波（单端）：10 MHz~500 MHz <–38 dBc；500 MHz~1 GHz <–30 dBc；1 GHz~2.6 GHz <–25 dBc
• 三次谐波：10 MHz~500 MHz <–33 dBc；500 MHz~1 GHz <–30 dBc；1 GHz~2.6 GHz <–25 dBc
相位噪声指标（典型值）
• fc = 100 MHz：–126 dBc/Hz @ offset 10 kHz
• fc = 1 GHz：–112 dBc/Hz @ offset 10 kHz
• fc = 2 GHz：–106 dBc/Hz @ offset 10 kHz
• fc = 4 GHz：–100 dBc/Hz @ offset 10 kHz
• 测试条件：5 GHz 采样时钟，10 GSa/s 采样率
输入指标 — 触发输入
• 数量：2；极性：正或负；阻抗：1 MΩ（标称值）
• 范围：1 MΩ 时 –8 Vrms
• 门限电平范围 –5.0 V ~ 5.0 V，分辨率 0.1 V（标称值）
• 触发脉宽 20 ns；最小触发间隔 10 μs；触发灵敏度 500 mVpp
• 连接器：SMA（后面板）；触发脉宽为 5 GHz 采样时钟下标称值，参考公式 48/Sample Clock + 10 ns
输入指标 — 调制信号输入与动态跳转码型输入
• 调制信号输入：数量 4 个；接口复用调制输入或基带 IQ 输入；频率范围 DC~100 MHz；输入电平 1 Vpp（满量程）；阻抗 50 kΩ（标称值）；连接器 SMA（后面板）
• 动态跳转码型输入：输入阻抗 1 kΩ 下降到接地；输入电平 3.3 V LVCMOS；跳转数量 256；选通极性上升沿或下降沿可选；选通建立时间 5 ns、保持时间 5 ns、最小脉宽 64 ns；模拟输出通道时延 <12,500/采样频率；连接器 DB15 母头（后面板）
• 动态跳转接口针脚排列：1 接地、2 数据位 0（输入）、3 数据位 1（输入）、4 数据位 2（输入）、5 数据位 3（输入）、6 接地、7 选通（输入）、8 接地、9 接地、10 数据位 4（输入）、11 数据位 5（输入）、12 数据位 6（输入）、13 数据位 7（输入）、14 接地、15 接地
波形功能
• 波形文件导入：*.txt 波形数据文件（数据支持电压值、归一化值）、*.wfm 波形数据文件（RIGOL AWG 波表数据文件）、*.seq 序列文件（RIGOL AWG 波表数据文件）
• 波形文件导出：同上三种格式
Marker 输出指标
• 数量：0、1 或 2，默认 0
• 最小脉冲宽度：3.2 ns
• 最大数据速率：2.5 GSa/s
• 模式：单端；阻抗 50 Ω（典型值）
• 输出至 50 Ω：窗口 –0.5 V ~ 1.75 V；幅度 400 mV ~ 1.75 V（典型值）；分辨率 100 μV（标称值）；上升时间（20%~80%）750 ps；时延调节范围 –2 ns
• 连接器：SMA（后面板）
序列发生器
• 主序列：每个主序列支持条目数 1 ~ 16,384
• 子序列：每个子序列支持条目数 1 ~ 16,383
• 波形片段：支持波形长度 2.4 k ~ 500 M 采样点（选配 1.5 G 采样点）；波形最小颗粒度 1 个采样点
• 顺序执行：支持主序列条目和子序列条目顺序执行
• 循环执行：支持 1 ~ 2³²−1 次或无限循环
• 跳转执行：等待（支持主序列条目执行 Wait 事件等待）、同步跳转（支持主序列条目执行同步事件跳转）、异步跳转（支持主序列条目执行异步事件跳转）、GoTo 跳转（支持主序列条目和子序列条目执行 GoTo 跳转）、动态跳转（支持主序列条目执行动态跳转，支持 256 个动态跳转目的地址）
时钟指标
• 10 MHz 参考时钟输出：输出幅度 +4 dBm –2 dB；输出频率 10 MHz –(1 ppm + 老化)；温度稳定度 <0.5 ppm（0℃~50℃、基准 25℃）；老化率 <1 ppm/年；输出阻抗 50 Ω（标称值）
• 采样时钟输出：输出幅度 +2 dBm ~ +10 dBm；输出频率 2.5 GHz ~ 6 GHz；输出阻抗 50 Ω（标称值）
• 同步时钟输出：输出幅度 1.0 V –150 mVpp 至 50 Ω；输出频率 采样时钟频率/32；输出阻抗 50 Ω（标称值）
• 参考时钟输入：输入幅度 –5 dBm ~ +5 dBm；固定频率 10 MHz –40 Hz；可变频率范围 35 MHz ~ 150 MHz；输入阻抗 50 Ω（标称值）
• 外部采样时钟输入：输入幅度 0 dBm ~ +10 dBm；输入频率 2.5 GHz ~ 6.0 GHz；输入阻抗 50 Ω（标称值）；连接器 SMA（后面板）
一般技术规格与接口规格
• 操作系统：Android
• 触摸显示屏：辅助屏 3.5 英寸
• LAN 接口：1 个，后面板，RJ-45 以太网连接器，10/100/1000BASE-T，支持 LXI-C
• Web 远程控制：支持，Web Control 界面（在网络浏览器输入任意波形发生器的 IP 地址即可显示操作界面）
• HDMI 接口：1 个，后面板，HDMI 1.4b，A 插头；连接外部显示器或投影仪
• USB 3.0 Host 高速接口：后面板两个；USB 3.0 Device 高速接口：1 个，后面板，支持 TMC 协议
• 同步控制接口：1 个，后面板，MDR-26 接口，用于支持多台同步的控制接口
电源
• 输入电压范围：AC 100 V ~ 240 V（标称值）
• AC 频率：45 Hz ~ 440 Hz
• 功耗：300 W（典型值）；500 W（最大值）
环境
• 温度范围 工作：0℃ ~ +50℃；非工作：-30℃ ~ +70℃
• 湿度范围 工作：+30℃ 以下 ≤90% 相对湿度（无冷凝）；+30℃~+40℃ ≤75% 相对湿度（无冷凝）；+40℃~+50℃ ≤45% 相对湿度（无冷凝）；非工作：65℃ 以下 ≤90% 相对湿度（无冷凝）
• 海拔高度 工作：3000 米以下；非工作：15,000 米以下
法规标准
• 电磁兼容：符合 EMC 指令（2014/30/EU），符合或优于 EN 61326-1:2013、EN 61326-2-1:2013、EN IEC 61000-3-2:2019+A1、EN 61000-3-3:2013+A1:2019；CISPR 11:2009+A1 Class A
• EN 61000-4-2:2009：–4.0 kV（接触放电），–8.0 kV（空气放电）；EN 61000-4-3:2006+A1+A2：10 V/m（80 MHz~1 GHz）、3 V/m（1.4 GHz~6 GHz）
• EN 61000-4-4:2004+A1：2 kV 电源线；EN 61000-4-5:2006：1 kV（相-中性点）、2 kV（相-地）、2 kV（中性点-地）
• EN 61000-4-6:2009：10 V，0.15 至 80 MHz；EN 61000-4-11:2004：电压跌落 半周期/1 周期/25 周期内分别降至 0% UT、0% UT、70% UT；短时断电 250 周期内降至 0% UT
• 安全规范：EN 61010-1:2010+A1:2019、IEC 61010-1:2010+A1:2016、UL 61010-1:2012 R7.19、CAN/CSA-C22.2 NO. 61010-1-12 + GI1 + GI2 (R2017) + A1
• 振动：符合 GB/T 6587 2 类随机振动；符合 MIL-PRF-28800F 和 IEC 60068-2-6 3 类随机振动
• 振荡：符合 GB/T 6587-2012 2 类随机振荡；符合 MIL-PRF-28800F 和 IEC 60068-2-27 3 类随机振荡；非工作条件下 30 g、半正弦波、11 ms 持续时间、沿主轴 3 次振荡/轴、共 18 次振荡
机械规格、保修与校准间隔
• 尺寸：462.2 mm（宽）× 158 mm（高）× 511 mm（深）
• 重量：不含包装 <11.9 kg；含包装 <17.9 kg
• 保修：3 年（不包含附件）
• 建议校准间隔期：12 个月
订货信息
• 主机型号：DG70504-R（4 通道，5 GHz 带宽，12 GSa/s 数据速率（内插），1.5 Gpts 样本点）、DG70502-R（2 通道，5 GHz 带宽，12 GSa/s 数据速率（内插），1.5 Gpts 样本点）、DG70204-R（4 通道，2 GHz 带宽，5 GSa/s 数据速率，500 Mpts 样本点）、DG70202-R（2 通道，2 GHz 带宽，5 GSa/s 数据速率，500 Mpts 样本点）
• 标配附件：符合所在国标准的电源线、USB 数据线、SMA 端接接头（每通道 3 个，50 Ω，18 GHz）、机架安装套件 RM3061
• 功能升级选件：复杂序列功能 DG70000R-SEQ、高速串行波形功能 DG70000R-PJ、直流放大输出 DG70000R-DC、多音调和线性调频 DG70000R-MTONENL、5 GHz 带宽升级选件 DG70200R-BW2T5、1.5 G 存储深度升级选件 DG70200R-WTM15、全功能选件包 DG70000R-BND
• 保修期：主机保修 3 年，不包括附件
本页技术指标整理自普源精电 DG70000-R 系列数据手册，实际配置以厂商最新规格书为准。
产品定位、特性与应用请见 DG70000-R 系列任意波形发生器 产品介绍页。
onetest仪器资源库 · 普源精电 DG70000-R 系列任意波形发生器 详细指标
全部
厂家联系方式
客服热线：400 620 0002
Email：info-cn@rigol.com
官网：www.rigol.com
华北区（代理商）
北京神州技测科技有限公司 86-10-84926100
北京神州衡测科技有限公司
北京市华联仪器仪表销售服务有限公司 86-10-66172588
北京兴海联科技开发有限公司 86-10-62612170
北京东方中科集成科技股份有限公司 010-68715566
北京中科浩电科技有限公司
天津市中环科仪科技发展有限公司 86-22-87894922 13920607893
北京嘉兆华明电子科技有限公司
东北区（代理商）
沈阳晶恒永创仪器设备有限公司 86-24-88590871
沈阳贝海瀛科技有限公司 400-071-0031/15942096788
哈尔滨市爱思电子有限公司 0451- 51181673 /51181674 /51181675/ 51181676
上德自动化（大连）有限公司
华东区（代理商）
神州技测（上海）电子科技有限公司 021-50301927
上海广道电子有限公司 021-54357680 13601697484
上海伊测电子科技有限公司 021-53088879 / 53088897 / 53088697
上海昊伦电子科技有限公司 86-021-64262068
上海尼博电子科技有限公司 13818362325
青岛神州衡测科技有限公司 0532-80632739/18653206420
苏州众业电子有限公司 86-512-65090040
南京燎宇电子有限责任公司 025-84893474
南京雷润信息科技有限公司 25-8660 4379
杭州锐进电子有限公司 86-0571-86973891
杭州力禾电子仪器有限公司 86-571-85357135
杭州杨中电子仪器设备有限公司 86-571-88009372
杭州捷孚电子技术有限公司 13958067954
安徽绿扬电子仪器有限公司 0551-63612115
合肥瑞测电子科技有限公司 0551-63660173
合肥新普仪测科技有限公司 0551-65177518,65177528
福州海峡运通电子科技有限公司 0591-87117768 0591-87117758
青岛鲁芯仪器有限公司 0532-80669058
山东中佳浩天科技有限公司 0532-57730288
电计贸易（上海）有限公司
无锡市万测科技有限公司 0510-82711742
南京桔红自动化科技有限公司
南京昊讯拓电子科技有限公司 13675113232
与时（山东）电子有限公司
合肥君普电子设备有限公司 18196526126
Denkei电计贸易（上海）有限公司 021-34293340
华中区（代理商）
曲尺技术(武汉)有限公司 027－87771662 / 15377622261
湖北鑫合欣科技有限公司 86-27-87538900
武汉神州技测科技有限公司 027-63497069
湖南锐格电子科技有限公司 0731-85150838
湖南湘科力创信息科技有限公司 0731-82194331 13297311688
华南区（代理商）
广州市中普电子有限公司 86-20-84228832
神州技测（深圳）科技有限公司 86-755-22200314
深圳市腾瑞达科技有限公司 0755-82909234
深圳市兴力高电子科技有限公司 86-755-29126662
深圳市易星标技术有限公司 0755-86572858
亿佰科技(深圳)有限公司 18923795290
深圳市精睿领先科技有限公司 0755-27889552
广州普庆电子科技有限公司 020-22127899
深圳市仪表世界连锁店有限公司 0755-83014695
深圳市零式未来科技有限公司 132 6717 5598/0755-83014695
深圳市汤鸣科技有限公司 400-8810-816
西南区（代理商）
成都虹威科技有限公司 15828202898 | 028-85363498
成都中科川佳科技有限公司 028-83255232
成都安诚迅飞电子科技有限公司 028-86027579
重庆红华仪器仪表有限公司 86-23-63533830
中科天衡（成都）科技有限公司
西北区（代理商）
陕西成和电子科技有限公司 029-88855108
陕西飞创腾达电子科技有限公司 029-85366100
西安安泰测试设备有限公司 029-88353093
兰州启东科技有限公司 13609356833
0条提问
X
提问
X
回答
暂无视频
0条口碑
X
发表口碑
粤公网安备44030902003758
