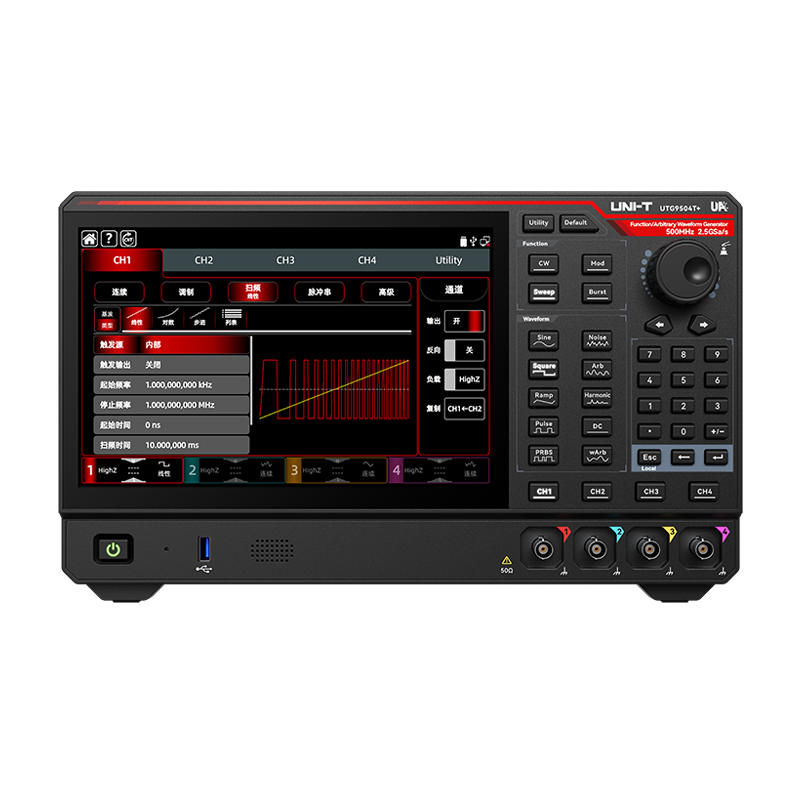

UTG9000T+ 系列是优利德推出的旗舰级函数/任意波形发生器，以极致性能满足严苛测试需求。仪器采用先进 DDS 技术，输出频率高达 500 MHz（UTG9504T+）与 350 MHz（UTG9354T+），满足高速数字与通信应用；
优秀的信号指标最大1 GHz模拟带宽带内平坦度w ±0.5dB无杂散动态范围n 70dBc输出幅度范围150mV ~ 700mV更长的信号长度最高可达每通道1/2GSa任意波形存储器支持高级序列功能
600MHz 最高输出频率2.5GSa/s 最高采样率16bit 垂直分辨率4 通道数64Mpts 最大任意波长度√ 屏幕触控8位 硬件频率计
同厂商产品

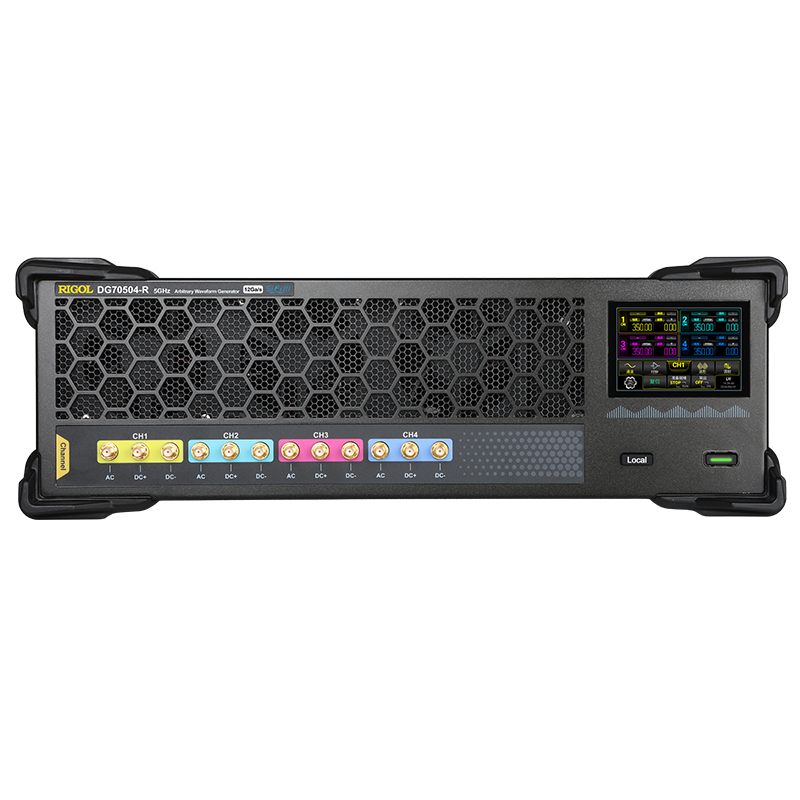

DG70000-R 系列是普源精电基于 SiFi III 技术平台与 Android 操作系统推出的高性能任意波形发生器，含 DG70504-R/DG70502-R（5 GHz 带宽、12 GSa/s 数据速率、1.5 Gpts）与 DG70204-R/DG70202-R（2 GHz 带宽、5 GSa/s、500 Mpts）四个 2/4 通道型号。采样率可变范围 100 Sa/s~12 GSa/s，垂直分辨率 16 bit，直接生成载波高达 5 GHz，SFDR 带内典型值低至 –80 dBc，总抖动 10 ps(p-p)、随机抖动 350 fs(rms)，多通道 skew 偏移重复性 –10 ps，支持高级序列创建、波形文件导入导出与 3U 机架式部署。
DG6000 2/4通道500MHz至1GHz 2.5GSa/s 16bit函数任意波形发生器 全隔离|普源精电 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
普源精电 · RIGOL

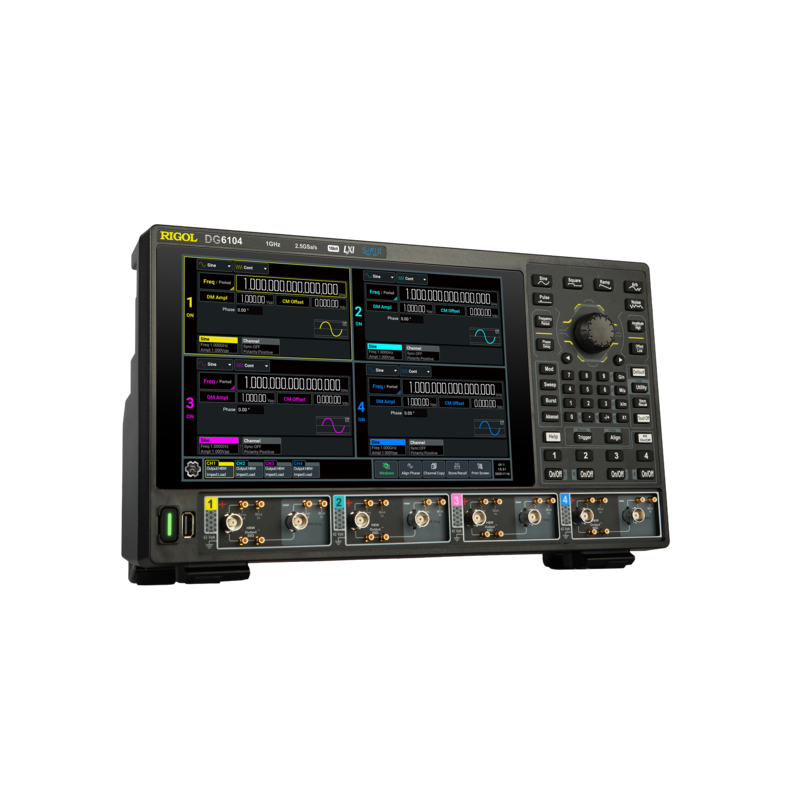

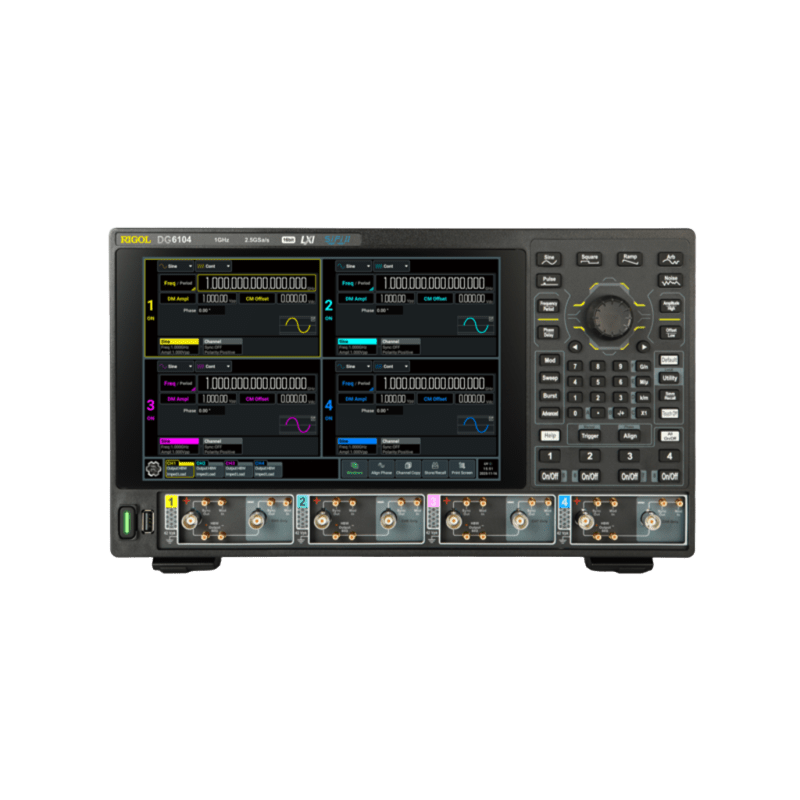

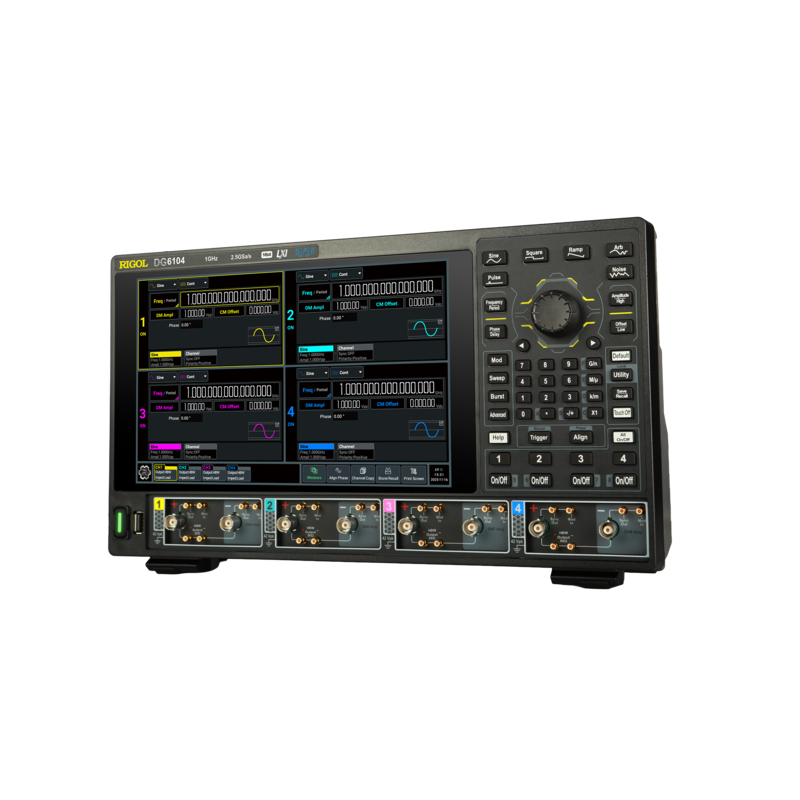

DG6000 系列函数/任意波形发生器
2/4 通道型号 · 支持 2/4 路差分或 4/8 路单端输出 · 最高 1 GHz 带宽（HBW 差分）· 最高采样率 2.5 GSa/s · 16 bit 垂直分辨率 · 最大任意波长度 256 Mpts/CH（选配 512 Mpts/CH）· 全通道隔离 · 内置最高 20 次谐波发生器 · 10.1 英寸触控屏
产品简介
DG6000 系列是普源精电的新一代旗舰级 函数/任意波形发生器，四个型号按带宽与通道数区分：DG6052（500 MHz / 2 通道）、DG6054（500 MHz / 4 通道）、DG6102（1 GHz / 2 通道）、DG6104（1 GHz / 4 通道）。在 1 GHz 带宽与 16 bit 高分辨率的基础上，它具备强悍的 4 通道高压差分直驱能力——无需外接功放与巴伦，即可输出 20 Vpp 强劲信号与 350 ps 极速方波，配合通道全隔离设计，可直接替代传统复杂链路。
系列最高采样率 2.5 GSa/s，最大存储深度标配 256 Mpts/CH、选配 512 Mpts/CH（对应高级模式任意波与序列的波表长度 32 pts/CH~128 Mpts/CH、选配 256 Mpts/CH）。集函数发生器、任意波形发生器、噪声发生器、脉冲发生器、谐波发生器、模拟/数字调制器等功能于一身：连续波形覆盖正弦波、方波、锯齿波、脉冲、噪声、任意波、直流与谐波；调制支持调幅、调频、调相、叠加、ASK、FSK、PSK、脉宽调制；扫频提供线性、对数、步进三种；另标配序列、PRBS、多脉冲、多音、码型、IQ 与高级任意波输出。
输出侧分三类端口：单端（BNC 输出）、AMP 差分（BNC 输出）与 HBW 差分（SMB 输出）。单端与 AMP 差分在 ≤100 MHz 时幅度可达 10 Vpp（至 50 Ω）；HBW 差分在 ≤500 MHz 时为 400 mVpp~2 Vpp、500 MHz~1 GHz 时为 400 mVpp~1 Vpp。通道隔离方面，4 通道型号每通道间相互隔离（单端输出时 CH1/CH5、CH2/CH6、CH3/CH7、CH4/CH8 之间不隔离），2 通道型号通道间相互隔离（单端输出时 CH1/CH3、CH2/CH4 之间不隔离）。人机交互为 10.1 英寸触摸屏（1280×800，16:9），主机内置任意波编辑功能，也支持通过上位机软件 Ultra Station 生成任意波形；标配 Web Control 网页控制功能，接口提供 LAN（支持 LXI-C）、USB 3.0 Host/Device 与 HDMI 高清视频输出。
核心参数
• 型号：DG6052（500 MHz / 2 通道）、DG6054（500 MHz / 4 通道）、DG6102（1 GHz / 2 通道）、DG6104（1 GHz / 4 通道）
• 输出通道：2/4 通道型号，支持 2/4 路差分或 4/8 路单端输出；输出类型为单端 / HBW / AMP
• 最高采样率：2.5 GSa/s（高级模式任意波与序列的采样率为 1 μSa/s~1.25 GSa/s）
• 垂直分辨率：16 bit
• 波形存储深度：标配 256 Mpts/CH，选配 512 Mpts/CH（选件 DG6000-2RL）
• 正弦波频率范围：连续波模式 1 μHz~350 MHz（SND/AMP）、1 μHz~500 MHz（HBW，DG605x）/ 1 μHz~1 GHz（HBW，DG610x）；调制模式 1 μHz~350 MHz；猝发模式 126 μHz~350 MHz
• 方波频率范围：连续波 1 μHz~170 MHz（SND 快沿开）、1 μHz~300 MHz（HBW 快沿开）、1 μHz~120 MHz（快沿关）；上升/下降时间快沿开启 800 ps~1 ns（SND）、350 ps~1 ns（HBW）
• 脉冲波：连续波/调制模式 1 μHz~120 MHz；脉宽 4.2 ns~999.9 ks；脉宽分辨率 100 ps 或 5 位；上升/下降时间 1.4 ns~1 s
• 幅度范围（至 50 Ω）：单端与 AMP 差分 ≤100 MHz 时 1 mVpp~10 Vpp、≤250 MHz 时 1 mVpp~5 Vpp、≤350 MHz 时 1 mVpp~2 Vpp、≤500 MHz 时 1 mVpp~1 Vpp；HBW 差分 ≤500 MHz 时 400 mVpp~2 Vpp、500 MHz~1 GHz 时 400 mVpp~1 Vpp
• 偏置（至 50 Ω）：单端与 AMP 差分为 ±5 Vpk(ac+dc)；HBW 差分为 –200 mVdc~200 mVdc
• 高级模式：任意波、序列、PRBS、多脉冲、多音、码型、IQ；序列条目数 1~512、条目循环数 1~256；PRBS 比特率 1 μbps~300 Mbps
• 谐波输出：谐波次数 ≤20 次，谐波类型为次序谐波与混合谐波，各次谐波幅度与相位均可设置
• 显示与存储：10.1 英寸触摸屏（1280×800，16:9）；内部非易失性存储器 128 GB
• 接口：LAN ×1（10/100/1000 BASE-T，支持 LXI-C 与 Web 远程控制）、USB 3.0 Host ×1（前面板）、USB 3.0 Device ×1（后面板，支持 TMC）、HDMI ×1（A 型）
• 机械规格：358 mm（宽）× 215 mm（高）× 122 mm（深）；机架安装规格 5 U；不含包装重量 DG6054/DG6104 为 5.35 kg、DG6052/DG6102 为 5.28 kg
产品特性
高压差分直驱与通道隔离
• 强悍的 4 通道高压差分直驱能力：无需外接功放与巴伦，即可输出 20 Vpp 强劲信号与 350 ps 极速方波

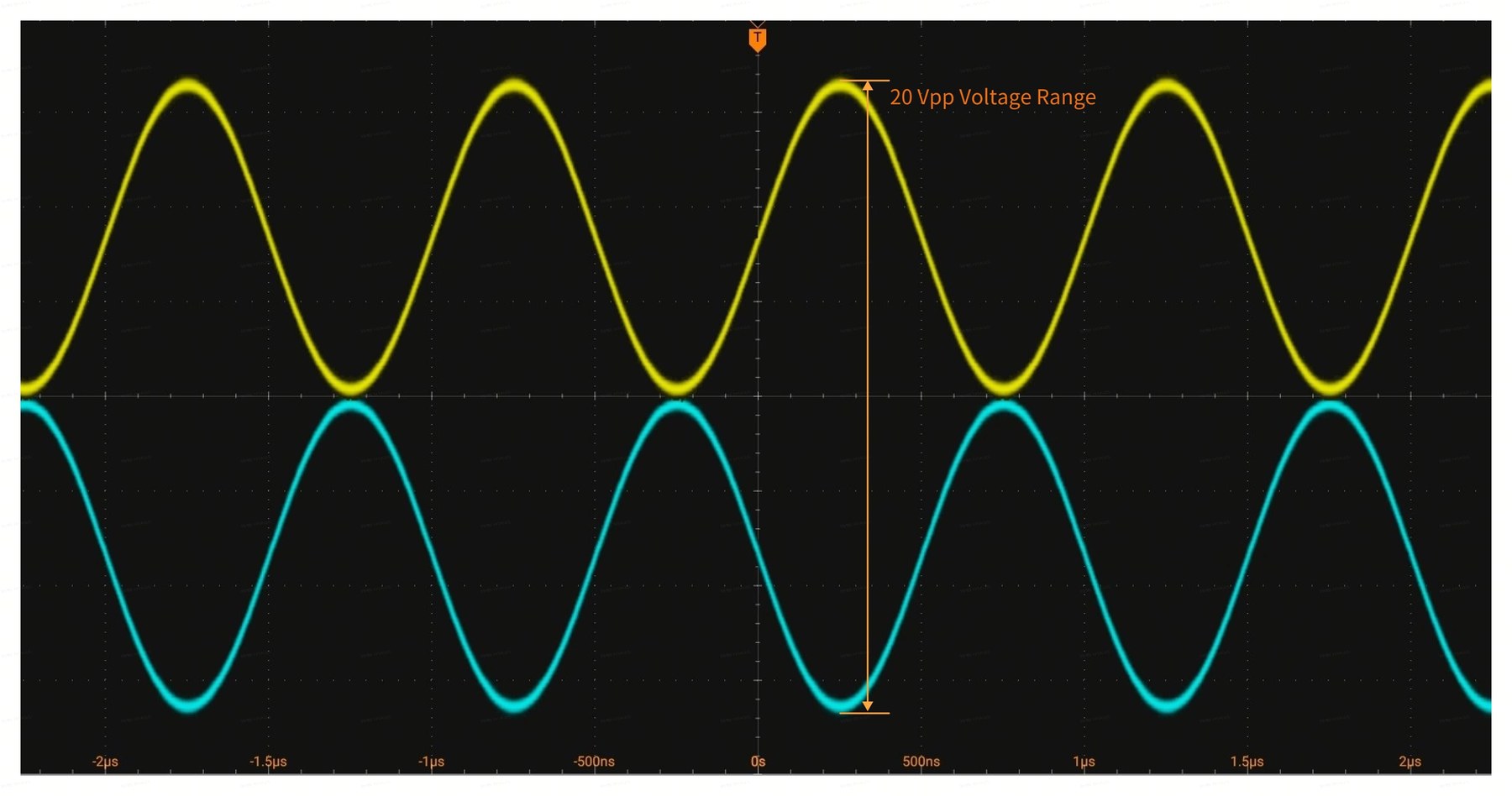

4通道高压差分，原生直驱
• 全通道隔离设计：4 通道型号每通道间相互隔离（单端输出时 CH1 和 CH5、CH2 和 CH6、CH3 和 CH7、CH4 和 CH8 之间不隔离）；2 通道型号通道间相互隔离（单端输出时 CH1 和 CH3、CH2 和 CH4 之间不隔离）

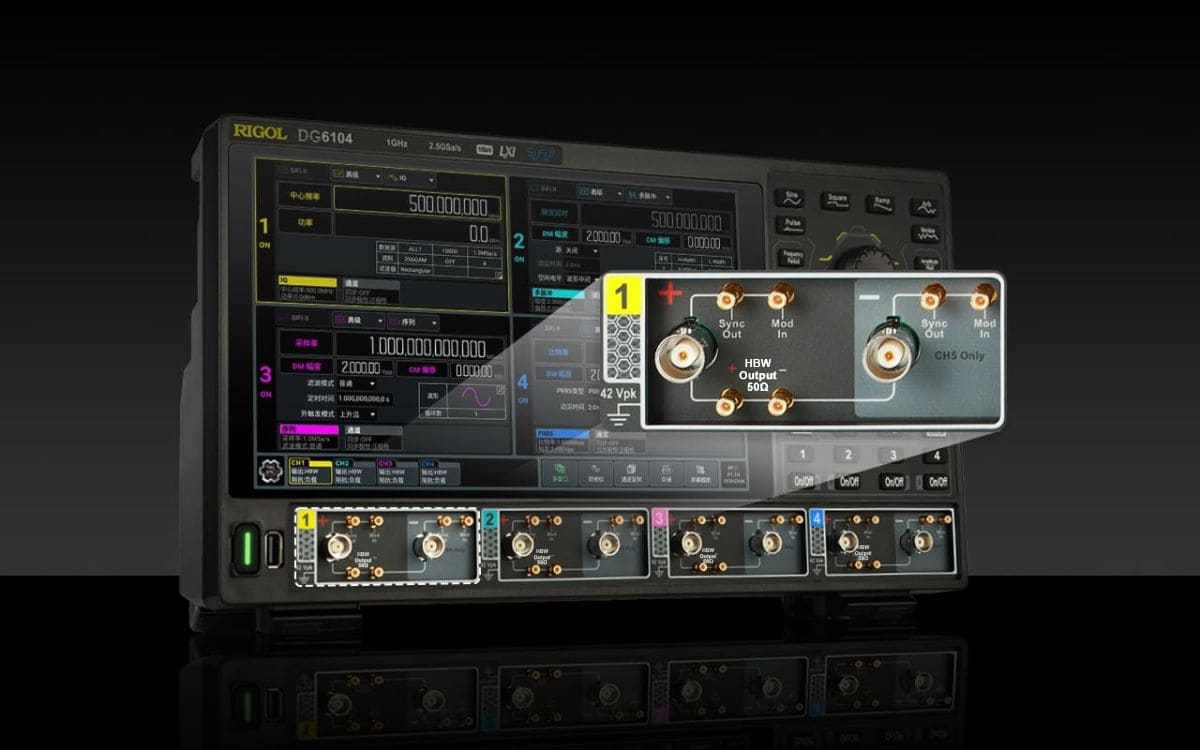

通道全隔离，浮地测试更安全
• 三类输出端口：单端（BNC 输出）、AMP 差分（BNC 输出，≤100 MHz 时可达 10 Vpp）、HBW 差分（SMB 输出，最高 1 GHz）
• 过载自动禁用波形输出；过压保护按幅度设置阈值分两档触发，差分输出端口无法承受超过 ±2 V 的反向灌入电压
七合一的多功能信号源
• 集函数发生器、任意波形发生器、噪声发生器、脉冲发生器、谐波发生器、模拟/数字调制器等功能于一身

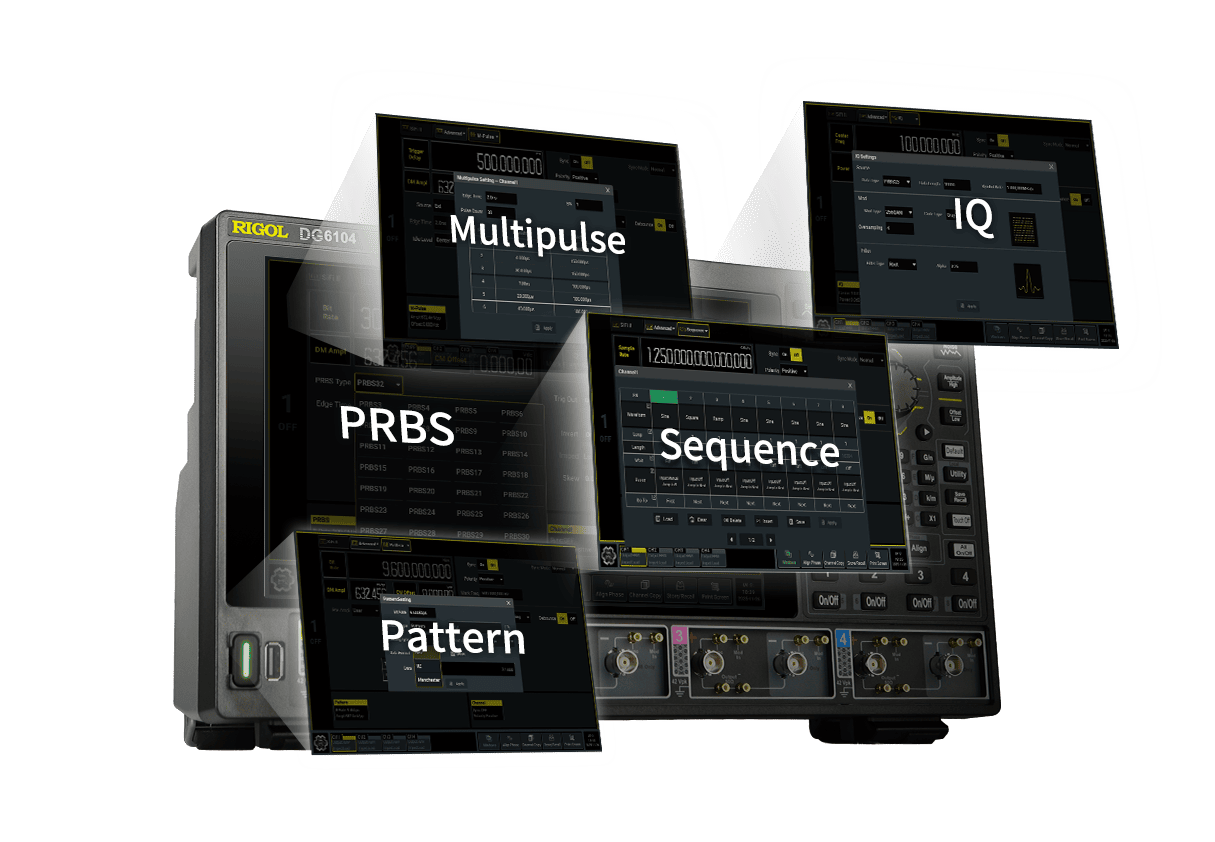

标配高级信号库，一机多用
• 连续波形：正弦波、方波、锯齿波、脉冲、噪声、任意波、直流、谐波
• 调制：调幅（AM）、调频（FM）、调相（PM）、叠加（SUM）、ASK、FSK、PSK、脉宽调制（PWM）；内部调制频率 2 mHz~1 MHz，AM 调制深度 0%~120%
• 扫频：线性扫频、对数扫频、步进扫频，扫描时间 1 ms~250,000 s，保持/返回时间 0 s~3600 s
• 猝发：N 循环与门控两种，猝发循环数 1 至 1,000,000 或无限，内部猝发周期 4 μs~8000 s
高级模式（标配）
• 序列：采样率 1 μSa/s~1.25 GSa/s，波表长度 32 pts/CH~128 Mpts/CH（选配 256 Mpts/CH），条目数量 1~512，条目循环数 1~256，支持等待/事件、事件跳转与 GoTo 跳转

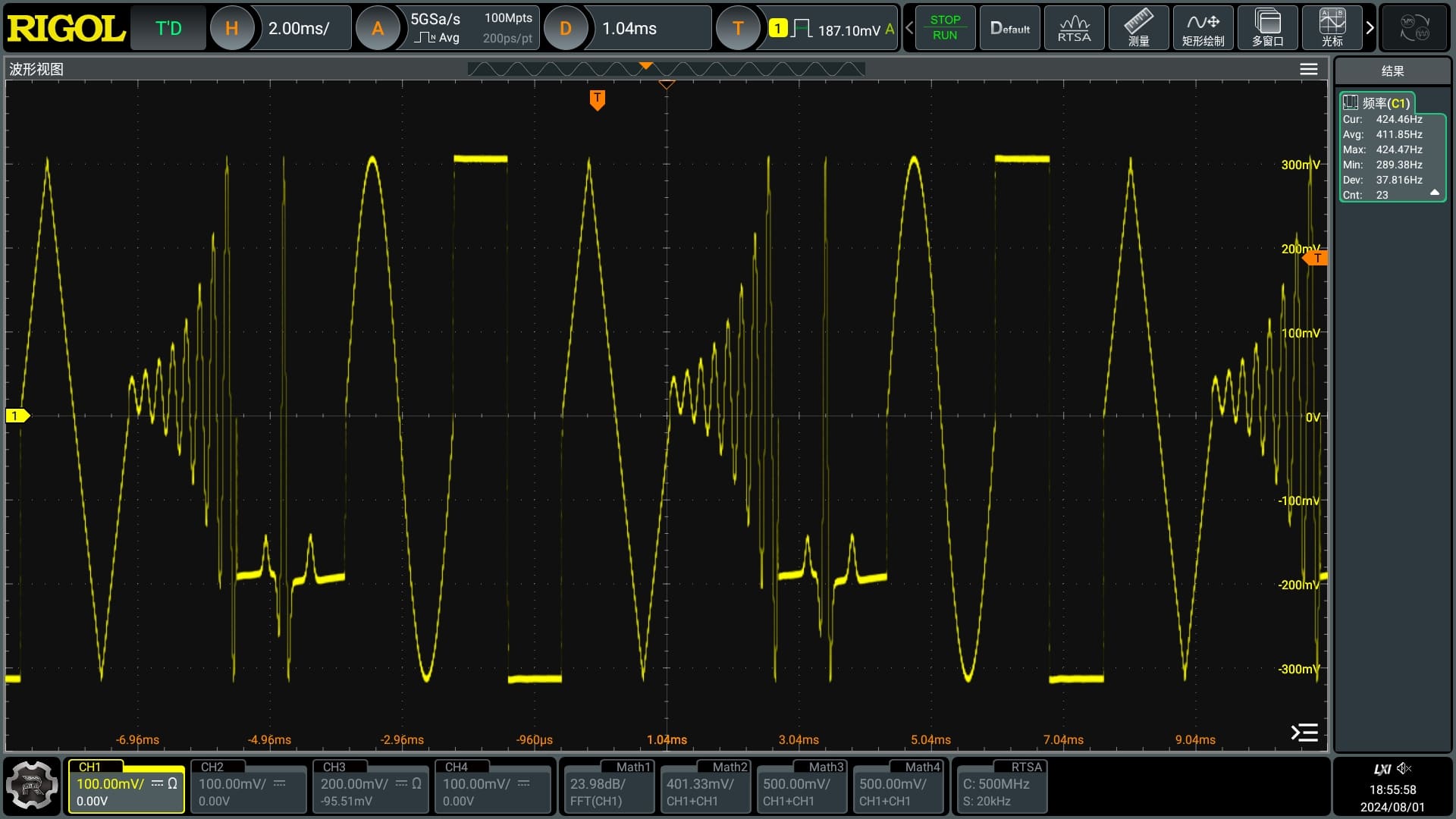

512Mpts 深存储，复现真实长波形
• PRBS：比特率 1 μbps~300 Mbps，序列长度 2ⁿ−1（n=3,4,…,32），边沿时间 2 ns~1 μs
• 多脉冲：脉冲数 2~30，触发延时 5 μs~1 s，高/低电平持续时间 20 ns~150 μs
• 多音：音调数 2~16
• 码型：比特率 1 μbps~300 Mbps，编码类型 NRZ/RZ/Manchester，数据格式支持二进制、十六进制（4B5B）与 KD 符号（8B10B），预设幅度含 TTL、CMOS5.0/3.3/2.5/1.8、ECL、PECL
• IQ：码元速率 100 Sa/s~100 MSa/s，数据长度 10~20 M，调制类型 BPSK/QPSK/8PSK/16QAM/32QAM/64QAM/128QAM/256QAM，中心频率 0 Hz~500 MHz
信号纯度与交互
• 正弦波谐波失真典型值（幅度 0 dBm）：10 Hz~<10 mhz="">
• 杂散（非谐波）典型值（幅度 0 dBm）：10 Hz~<10 mhz="">
• 相位噪声典型值（幅度 0 dBm，偏置 10 kHz）：10 MHz 时 <–125 dbc="">

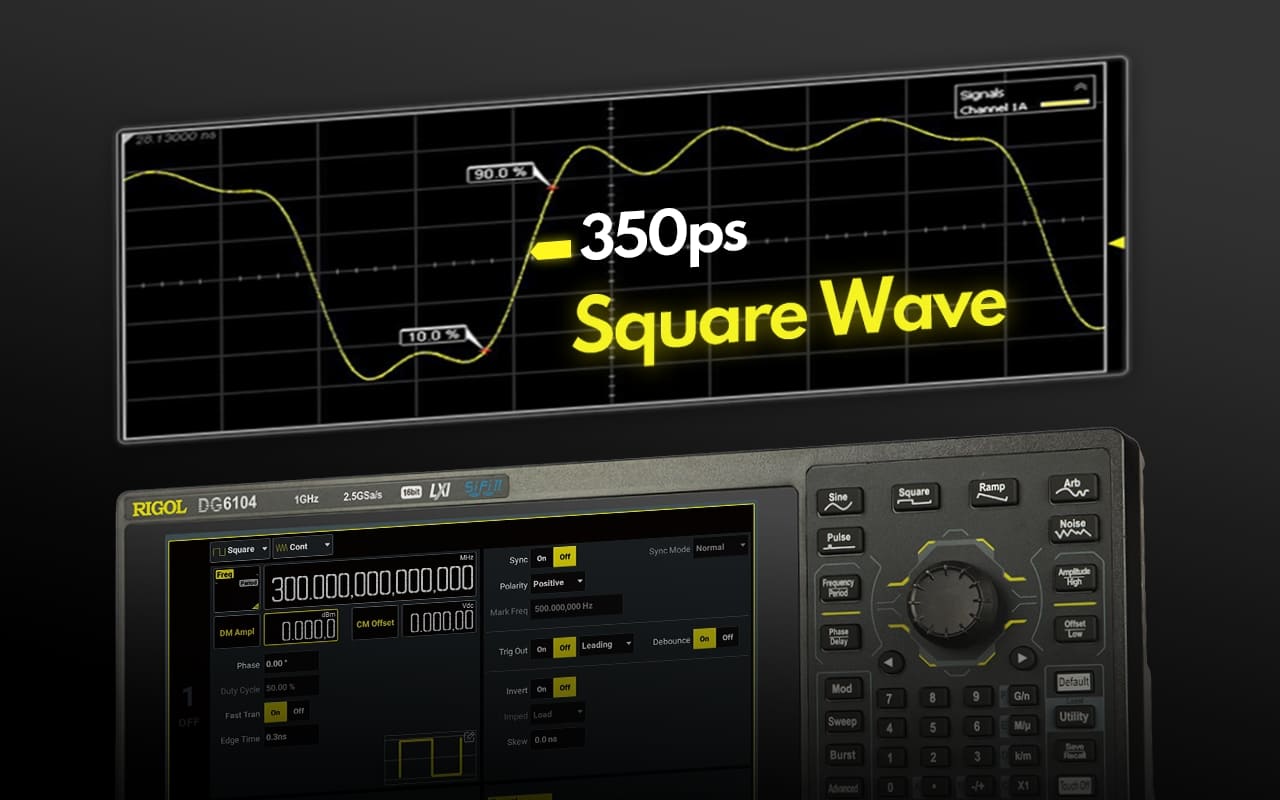

350ps方波快沿，定义时域基准
• 10.1 英寸彩色显示触摸屏（1280×800，16:9），方便同时设置和查看波形参数
• 标配 Web Control 网页控制功能，远程协作更便捷；主机内置任意波形编辑功能，也支持通过上位机软件 Ultra Station 生成任意波形

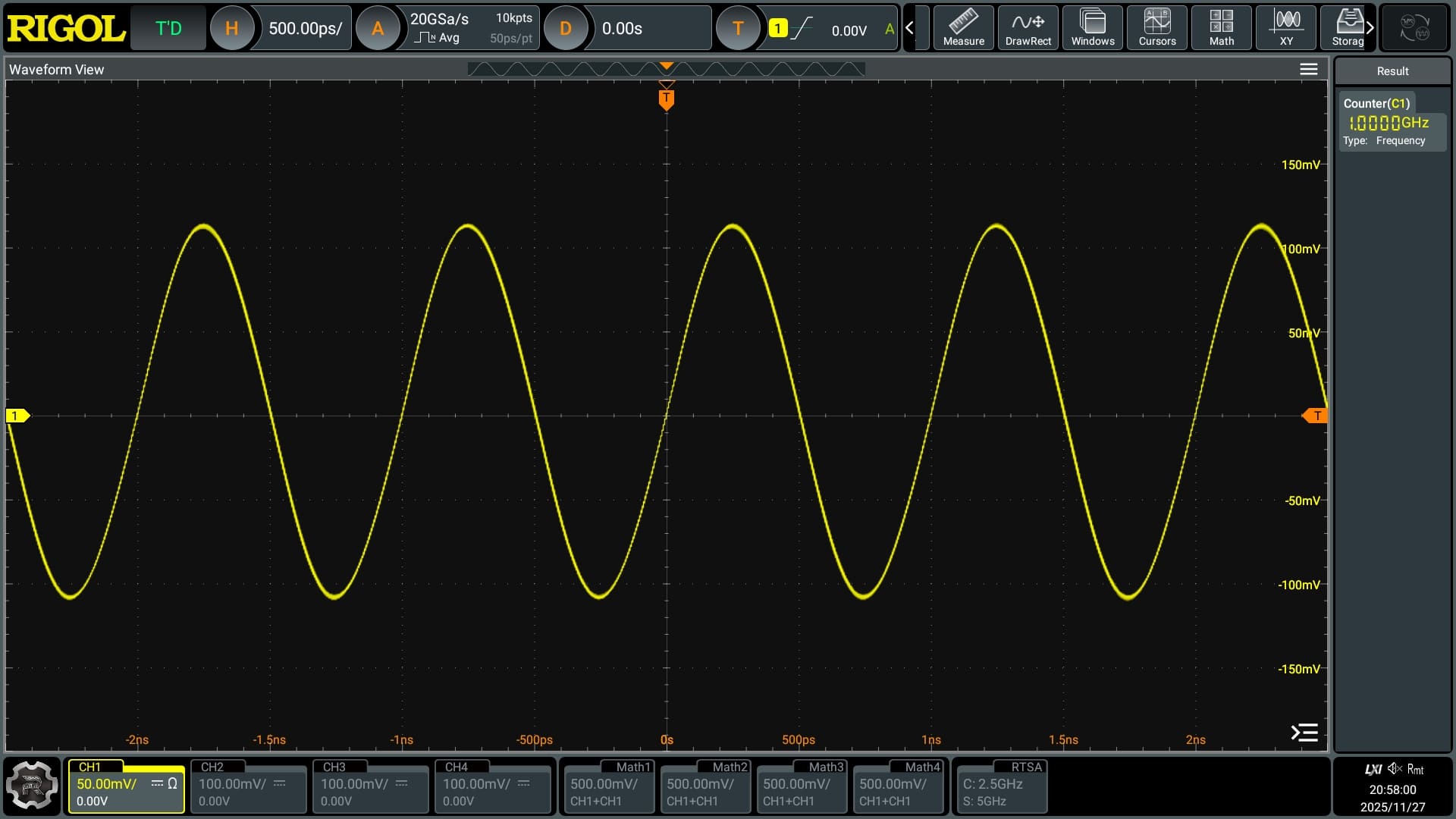

1GHz 带宽与 16bit 高保真
典型应用
• 功率电子与电机驱动的高压差分激励
• 高速数字接口与时钟信号的极速方波激励
• 半导体与器件特性测试的任意波与序列激励
• 通信系统的 IQ 基带与多音信号生成
• 汽车电子传感器仿真与故障注入
• 需要多通道全隔离输出的科研与教学实验
型号与配置
• DG6052：500 MHz 带宽，2.5 GSa/s 采样率，双通道
• DG6054：500 MHz 带宽，2.5 GSa/s 采样率，四通道
• DG6102：1 GHz 带宽，2.5 GSa/s 采样率，双通道
• DG6104：1 GHz 带宽，2.5 GSa/s 采样率，四通道
• 标配附件：符合所在国标准的电源线、SMB 辅助插拔工具、USB 数据线 CB-USBA-USBB-FF-150、4/8 根 BNC 线缆 CB-BNC-BNC-MM-100
• 选件：512 Mpts/CH 最大任意波长度升级选件 DG6000-2RL
• 选配附件：40 dB 衰减器（50 Ω，1 W）RA5040K、SMB(F) 到 SMB(F) 线缆（1 m）CB-SMB-SMB-FF-100、SMB(F) 到 BNC(F) 线缆（1 m）CB-SMB-BNC-FF-100、SMB(F) 到 BNC(M) 线缆（1 m）CB-SMB-BNC-FM-100、BNC 到鳄鱼夹转接线缆 CB-BNC-AC-100-L
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 DG6000 系列函数/任意波形发生器 详细指标页。
onetest仪器资源库 · 普源精电 DG6000 系列函数/任意波形发生器
普源精电 · RIGOL
DG6000 系列函数/任意波形发生器 · 详细指标
技术指标综述 · 波形输出 · 输出特性 · 频率特性 · 连续波特性 · 调制特性 · 猝发特性 · 扫频特性 · 高级模式特性 · 辅助输入/输出特性 · 保护 · 仪器特征 · 电源 · 接口规格 · 机械规格 · 环境 · 法规标准 · 保修与校准间隔 · 订货信息
产品简介
本页收录 DG6000 系列函数/任意波形发生器的全部技术参数，数据整理自普源精电官方数据手册。系列含 DG6052、DG6054（500 MHz）与 DG6102、DG6104（1 GHz）四个型号，通道数 2 或 4，最高采样率 2.5 GSa/s，垂直分辨率 16 位。
技术指标适用条件为：仪器处于校准周期内，并在规定的操作温度（23℃±5℃）下连续运行 30 分钟以上。幅度指标以「至 50 Ω」为基准，仪器稳定时间要求至少 30 分钟预热。
技术指标
技术指标综述
• DG6052：2 通道，最高频率 500 MHz；DG6054：4 通道，最高频率 500 MHz
• DG6102：2 通道，最高频率 1 GHz；DG6104：4 通道，最高频率 1 GHz
• 输出类型：单端 / HBW / AMP
• 最高采样率：2.5 GSa/s；垂直分辨率：16 位
• 波形存储深度：标配 256 Mpts/CH，选配 512 Mpts/CH
波形输出
• 输出模式：连续波、调制、扫频、猝发、高级
• 连续波形：正弦波、方波、锯齿波、脉冲、噪声、任意波、直流、谐波
• 调制：调幅、调频、调相、叠加、幅移键控、频移键控、相移键控、脉宽调制
• 扫频：线性扫频、对数扫频、步进扫频
• 猝发：N 循环、门控
• 高级波形：序列、码型、任意波、PRBS、多脉冲、多音、IQ
输出特性 — 单端（BNC 输出）
• 幅度范围（至 50 Ω）：≤100 MHz 为 1 mVpp~10 Vpp；≤250 MHz 为 1 mVpp~5 Vpp；≤350 MHz 为 1 mVpp~2 Vpp；≤500 MHz 为 1 mVpp~1 Vpp
• 幅度准确度：±（1% 的设置值 + 1 mVpp）；分辨率 0.1 mVpp、0.1 mVrms、1 mV、0.1 dBm 或 4 位，取低值
• 单位：Vpp、Vrms、dBm、V（高电平和低电平）
• 偏置（至 50 Ω）：范围 ±5 Vpk(ac+dc)；准确度 ±（1% 的|设置值| + 1 mV + 0.5% 的幅值 (Vpp)）；分辨率 1 mV 或 4 位
• 输出阻抗 50 Ω ±1%；负载阻抗设置支持负载（可设 1 Ω~10 kΩ）或高阻
输出特性 — AMP 差分（BNC 输出）
• 幅度范围（至 50 Ω）：≤100 MHz 为 1 mVpp~10 Vpp；≤250 MHz 为 1 mVpp~5 Vpp；≤350 MHz 为 1 mVpp~2 Vpp；≤500 MHz 为 1 mVpp~1 Vpp
• 幅度准确度：±（2% 的设置值 + 2 mVpp）；分辨率 0.1 mVpp、0.1 mVrms、1 mV、0.1 dBm 或 4 位，取低值
• 单位：Vpp、Vrms、dBm、V；偏置范围 ±5 Vpk(ac+dc)，准确度 ±（1% 的|设置值| + 1 mV + 0.5% 的幅值 (Vpp)），分辨率 1 mV 或 4 位
• 输出阻抗 50 Ω ±1%；负载阻抗设置为负载，不可设置
输出特性 — HBW 差分（SMB 输出）
• 幅度范围：≤500 MHz 为 400 mVpp~2 Vpp；500 MHz~1 GHz 为 400 mVpp~1 Vpp
• 幅度准确度：±（1% 的设置值 + 1 mVpp）；分辨率 0.1 mVpp、0.1 mVrms、1 mV、0.1 dBm 或 4 位，取低值
• 单位：Vpp、Vrms、dBm、V
• 偏置（至 50 Ω）：范围 –200 mVdc~200 mVdc；准确度 ±（1% 的|设置值| + 5 mV）；分辨率 1 mV 或 4 位
• 输出阻抗 50 Ω ±1%（P/N）、100 Ω ±1%（差分）；负载阻抗设置为负载，不可设置
其它输出特性
• 隔离：2 通道型号通道间相互隔离，但当单端输出时 CH1 和 CH3 之间不隔离、CH2 和 CH4 之间不隔离；4 通道型号每通道间相互隔离，但当单端输出时 CH1 和 CH5、CH2 和 CH6、CH3 和 CH7、CH4 和 CH8 之间不隔离
• 保护：过载自动禁用波形输出
频率特性
• 正弦波（DG6052/DG6054）：连续波模式 1 μHz~350 MHz（SND/AMP）、1 μHz~500 MHz（HBW）；调制模式 1 μHz~350 MHz；猝发模式 126 μHz~350 MHz
• 正弦波（DG6102/DG6104）：连续波模式 1 μHz~500 MHz（SND/AMP）、1 μHz~1 GHz（HBW）；调制模式 1 μHz~350 MHz；猝发模式 126 μHz~350 MHz
• 方波：连续波模式 快沿开启时 1 μHz~170 MHz（SND）、1 μHz~300 MHz（HBW），快沿关闭时 1 μHz~120 MHz；调制模式 1 μHz~120 MHz；猝发模式 126 μHz~120 MHz
• 锯齿波：连续波模式 1 μHz~5 MHz；调制模式 1 μHz~2.5 MHz；猝发模式 126 μHz~2.5 MHz
• 脉冲波：连续波/调制模式 1 μHz~120 MHz；猝发模式 126 μHz~120 MHz
• 任意波：连续波/调制模式 1 μHz~100 MHz；猝发模式 126 μHz~100 MHz
• 谐波：DG605x 为 1 mHz~175 MHz；DG610x 为 1 mHz~250 MHz
• 噪声（–3 dB）：典型值（1 Vpp），500 MHz 带宽
• 输出频率分辨率：1 μHz 或 12 位
• 频率准确度：±10⁻⁶ 的设置值（除任意波）、±10⁻⁶ 的设置值 ±1 μHz（任意波），0℃ 至 50℃；稳定性 ±2×10⁻⁶/年；时钟精度老化 ±1×10⁻⁶/年
连续波特性 — 正弦波（至 50 Ω）
• 幅度平坦度（典型值）：<5 mhz="">
• 谐波失真（典型值，幅度 0 dBm）：10 Hz~<10 mhz="">
• 总谐波失真（THD，典型值，幅度 0 dBm）：10 Hz~20 kHz 为<0.1%<>
• 杂散（非谐波，典型值，幅度 0 dBm）：10 Hz~<10 mhz="">
• 相位噪声（典型值，幅度 0 dBm，偏置 10 kHz）：10 MHz 时 <–125 dbc="">
• 残余时钟噪声（典型值，幅度 0 dBm）：–55 dBm
• 相位：–360°~+360°，0.01° 分辨率
连续波特性 — 方波、锯齿波、脉冲波、噪声、直流、任意波、谐波
• 方波 上升/下降时间（典型值，幅度 0 dBm、10 MHz、50 Ω）：快沿模式开启 800 ps~1 ns（SND）、350 ps~1 ns（HBW），快沿模式开启时的设置精度 ±20% 的设置值；快沿模式关闭（120 MHz）≤1.4 ns（HBW）
• 方波 过冲：典型值（0 dBm、10 MHz）<5%（快沿关闭时）；抖动（rms）200 ps="">
• 锯齿波 线性度（典型值，1 kHz、0 dBm、对称性 99.9%）：≤峰值输出的 0.1%（10%~90% 的幅值范围内）；对称性 0.1%~99.9%（受锯齿波周期限制）
• 脉冲波：脉宽 4.2 ns~999.9 ks（受脉冲周期限制）；脉宽分辨率 100 ps 或 5 位；占空比 0.01%~99.99%；上升/下降时间 1.4 ns~1 s（受脉宽限制）；过冲<5%（典型值）；抖动（rms）200 ps="">
• 噪声：类型为白噪声
• 直流：输出范围 单端 –5 Vdc~+5 Vdc（50 Ω）、–10 Vdc~+10 Vdc（高阻）；精度 ±（|DC 设置值| 的 1% + 1 mVdc），50 Ω
• 任意波：类型为内置波形与存储波形；上升/下降时间（典型值，0 dBm）≤3.5 ns；抖动（rms，典型值，0 dBm、10 MHz）200 ps
• 谐波输出：谐波次数 ≤20 次；谐波类型为次序谐波、混合谐波；各次谐波幅度与相位均可设置
调制特性
• 调制类型：AM、FM、PM、ASK、FSK、PSK、PWM、SUM
• AM / FM / PM：载波为正弦波、方波、锯齿波、任意波；调制源内部或外部；外调制端口为前端口；内部调制波形为正弦波、方波、三角波、上锯齿波、下锯齿波、噪声、任意波；内部调制频率 2 mHz~1 MHz
• AM 调制深度：0%~120%；PM 相位偏差 0°~360°，0.01° 分辨率
• ASK / FSK / PSK：载波为正弦波、方波、锯齿波、任意波；调制源内部或外部；外调制端口为前端口、后端口；内部调制波形为 50% 占空比的方波；内部键控频率 2 mHz~1 MHz；键控数 2
• PWM：载波为脉冲波；调制源内部或外部；外调制端口为前端口；内部调制波形为正弦波、方波、三角波、上锯齿波、下锯齿波、噪声、任意波；内部调制频率 2 mHz~1 MHz；宽度偏差为脉冲周期的 0%~49.99%（受脉宽限制）
• SUM：载波为正弦波、方波、锯齿波、任意波；叠加波形为正弦波、方波、三角波、上锯齿波、下锯齿波、噪声、任意波；叠加频率 2 mHz~1 MHz；叠加范围为幅度（Vpp）设定值的 0%~100%
猝发特性与扫频特性
• 猝发 载波：正弦波、方波、锯齿波、脉冲波、噪声、任意波
• 猝发循环数：1 至 1,000,000 或无限；内部猝发周期 4 μs~8000 s；猝发相位 –360°~+360°，0.01° 分辨率；触发延时 0 ns~85 s（受猝发周期限制）
• 猝发 门控源：外部触发；触发源：内部触发、外部上升沿、外部下降沿、手动触发、定时触发（仅远程模式）
• 扫频 类型：线性、对数、步进；载波为正弦波、方波、锯齿波、任意波；扫描时间 1 ms~250,000 s；保持/返回时间 0 s~3600 s；方向 上/下
• 扫频 触发源：内部触发、外部上升沿、外部下降沿、手动触发；标记为同步信号的下降沿（可编程）
• 扫频开始/结束频率设置范围：正弦波 1 μHz~350 MHz；方波 1 μHz~120 MHz；锯齿波 1 μHz~2.5 MHz；任意波 1 μHz~100 MHz
高级模式特性
• 模式：任意波、序列、PRBS、多脉冲、多音、码型、IQ
• 任意波：采样率 1 μSa/s~1.25 GSa/s；周期-周期抖动（rms，典型值，0 dBm）200 ps；波形长度 32 pts/CH~128 Mpts/CH（选配 256 Mpts/CH）；滤波模式 普通、步进、边沿、内插
• 序列：采样率 1 μSa/s~1.25 GSa/s；波表长度 32 pts/CH~128 Mpts/CH（选配 256 Mpts/CH）；条目数量 1~512；条目循环数 1~256；等待/事件 关闭、外部触发（上升/下降沿）、手动触发、定时器；事件跳转地址 下一个、第一个、最后一个、指定序号；GoTo 跳转地址 下一个、第一个、最后一个、停止、指定序号；定时时间 4 μs~8000 s；滤波模式 普通、步进、边沿、内插
• PRBS：比特率 1 μbps~300 Mbps；序列长度 2ⁿ−1（n=3,4,…,32）；边沿时间 2 ns~1 μs（受比特率限制）；抖动（rms）200 ps
• 多脉冲：脉冲数 2~30；触发源 关闭、外部触发（上升/下降沿）、手动触发、定时；触发延时 5 μs~1 s；定时时间 5 μs~8000 s（受触发延时时间和高、低电平持续时间限制）；高/低电平持续时间 20 ns~150 μs；边沿时间 2 ns~1 μs（受最小高/低电平持续时间限制）
• 多音：音调数 2~16
• 码型：比特率 1 μbps~300 Mbps；输入数据类型 Pattern、File；编码类型 NRZ、RZ、Manchester；数据格式 二进制、十六进制（支持 4B5B 编码）、KD 符号（支持 8B10B 编码）；最大数据长度 Pattern 为 4000 字符（二进制）/ 1000 字符（十六进制/KD 符号），File 为 64 M 字符（二进制）/ 12 M 字符（十六进制/KD 符号）；预设幅度 TTL、CMOS5.0、CMOS3.3、CMOS2.5、CMOS1.8、ECL、PECL
• IQ：码元速率 100 Sa/s~100 MSa/s；数据长度 10~20 M；调制类型 BPSK、QPSK、8PSK、16QAM、32QAM、64QAM、128QAM、256QAM；编码方式 OFF、差分编码、格雷编码、差分 + 格雷编码；中心频率 0 Hz~500 MHz
辅助输入/输出特性
• 外部调制输入 输入范围：ASK、FSK、PSK 为 3.3 V 逻辑电平；AM、FM、PM、PWM 为 ±5 V 全部范围
• 外部调制输入 频率范围：前面板 SMB 为 DC~100 kHz（1 MSa/s）；后面板 BNC 为 DC~10 Mbps；输入阻抗 10 kΩ
• 外部调制输入 连接器：ASK、FSK、PSK 为 BNC（后面板）或 SMB（前面板）可选；AM、FM、PM、PWM 为 SMB（前面板）
• 外部触发/门控猝发输入：电平 TTL 兼容；阻抗 10 kΩ；边沿 上升/下降（可选）；最小脉冲宽度 100 ns；触发延迟范围 0 ns~85 s；触发延迟分辨率 100 ps 或 5 位；抖动（rms，典型值）800 ps；连接器 BNC（后面板）
• 触发输出：电平 3.3 V CMOS；输出阻抗 50 Ω；抖动（rms，典型值）400 ps；连接器 SMB（前面板）
• 同步输出：电平 TTL 兼容；阻抗 50 Ω；连接器 SMB（前面板）
• 10 MHz 参考输入：阻抗 1 kΩ；输入耦合 交流耦合；锁定范围 10 MHz ± 100 Hz；所需输入电压幅值 100 mVpp~5 Vpp；连接器 BNC（后面板）
• 10 MHz 参考输出：阻抗 50 Ω；电平（典型值，50 Ω）1.2 Vpp；输出耦合 交流耦合；连接器 BNC（后面板）
保护与仪器特征
• 过压保护：仪器幅度设置大于 4 Vpp 或输出 AC+DC 大于 |2 Vdc| 时，输入电压大于 ±12×(1±5%) V（<10 khz="">
• 注意：差分输出端口无法承受超过 ±2 V 的反向灌入电压
• 显示屏：10.1 英寸触摸屏，1280×800（屏幕区域），16:9
• 稳定时间：至少 30 分钟预热
• 内部非易失性存储器：128 GB（受系统文件占用等因素影响，实际可使用的存储容量小于 128 GB）
电源与接口规格
• 输入电压：AC 100~240 V，50 Hz/60 Hz；功耗 270 W（最大值）；保险丝 5 A、T 级、250 V
• LAN 接口：1 个，后面板，10/100/1000 BASE-T，支持 LXI-C
• Web 远程控制：支持，Web Control 界面（在网络浏览器上输入仪器的 IP 地址即可显示仪器操作界面）
• HDMI 高清视频输出：1 个，后面板，HDMI（A 型），连接外部显示器或投影仪
• USB 3.0 Host：1 个，前面板；USB 3.0 Device：1 个，后面板，支持 TMC 协议
机械规格与环境
• 尺寸：358 mm（宽）× 215 mm（高）× 122 mm（深）；机架安装规格 5 U
• 重量（不含包装）：DG6054 / DG6104 为 5.35 kg；DG6052 / DG6102 为 5.28 kg
• 温度范围 工作：0℃~+40℃；非工作：-20℃~+60℃
• 湿度范围 工作：0℃~+40℃，≤80% 相对湿度（无冷凝）；非工作：-20℃~40℃ 时 ≤90% 相对湿度（无冷凝），60℃ 以下 ≤80% 相对湿度（无冷凝）
• 海拔高度 工作：3000 米以下；非工作：12,000 米以下
法规标准
• 电磁兼容：符合 EMC 指令（2014/30/EU）；EN IEC 61326-1:2021、EN IEC 61000-3-2:2019+A1、EN 61000-3-3:2013+A1+A2、BS EN IEC 61326-1:2021、BS EN IEC 61000-3-2:2019+A1、BS EN 61000-3-3:2013+A1+A2、FCC Part 15 Subpart B:2021、ICES-001:2020
• 安全规范：EN 61010-1:2010+A1、IEC 61010-1:2010+A1、BS EN 61010-1:2010+A1、UL 61010-1:2012 R6.23、CAN/CSA-C22.2 NO. 61010-1-12 + GI1 + GI2 (R2017) + A1
保修与校准间隔、订货信息
• 保修：3 年（不包含附件）；建议校准间隔期 12 个月
• 主机型号：500 MHz 带宽、2.5 GSa/s 采样率 双通道 DG6052；500 MHz 带宽、2.5 GSa/s 采样率 四通道 DG6054；1 GHz 带宽、2.5 GSa/s 采样率 双通道 DG6102；1 GHz 带宽、2.5 GSa/s 采样率 四通道 DG6104
• 标配附件：符合所在国标准的电源线、SMB 辅助插拔工具、USB 数据线 CB-USBA-USBB-FF-150、4/8 根 BNC 线缆 CB-BNC-BNC-MM-100
• 选件：512 Mpts/CH 最大任意波长度升级选件 DG6000-2RL
• 选配附件：40 dB 衰减器（50 Ω，1 W）RA5040K、SMB(F) 到 SMB(F) 线缆（1 m）CB-SMB-SMB-FF-100、SMB(F) 到 BNC(F) 线缆（1 m）CB-SMB-BNC-FF-100、SMB(F) 到 BNC(M) 线缆（1 m）CB-SMB-BNC-FM-100、BNC 到鳄鱼夹转接线缆 CB-BNC-AC-100-L
• 保修期：主机保修 3 年，不包括附件
测试条件注释
• 幅度准确度指标（单端）：1 kHz 正弦波，幅值 >1 mVpp，偏置 0 V，单位 Vpp
• 单位说明：dBm 单位仅在负载阻抗为非高阻时适用；Vrms 单位不适用于任意波；Vpp、V（高电平和低电平）适用于所有波形类型输出
• HBW 差分幅度准确度指标：1 kHz 正弦波，幅值 >400 mVpp，单位 Vpp
• 频率稳定性：在规定的操作温度（23℃±5℃）下，工厂调整一年后的总参考频率误差
• 幅度平坦度：1 μHz~200 kHz 相对于 1 kHz 正弦波，>200 kHz 相对于 1 MHz 正弦波；幅度 0 dBm
本页技术指标整理自普源精电 DG6000 系列数据手册，实际配置以厂商最新规格书为准。
产品定位、特性与应用请见 DG6000 系列函数/任意波形发生器 产品介绍页。
onetest仪器资源库 · 普源精电 DG6000 系列函数/任意波形发生器 详细指标
全部
厂家联系方式
客服热线：400 620 0002
Email：info-cn@rigol.com
官网：www.rigol.com
华北区（代理商）
北京神州技测科技有限公司 86-10-84926100
北京神州衡测科技有限公司
北京市华联仪器仪表销售服务有限公司 86-10-66172588
北京兴海联科技开发有限公司 86-10-62612170
北京东方中科集成科技股份有限公司 010-68715566
北京中科浩电科技有限公司
天津市中环科仪科技发展有限公司 86-22-87894922 13920607893
北京嘉兆华明电子科技有限公司
东北区（代理商）
沈阳晶恒永创仪器设备有限公司 86-24-88590871
沈阳贝海瀛科技有限公司 400-071-0031/15942096788
哈尔滨市爱思电子有限公司 0451- 51181673 /51181674 /51181675/ 51181676
上德自动化（大连）有限公司
华东区（代理商）
神州技测（上海）电子科技有限公司 021-50301927
上海广道电子有限公司 021-54357680 13601697484
上海伊测电子科技有限公司 021-53088879 / 53088897 / 53088697
上海昊伦电子科技有限公司 86-021-64262068
上海尼博电子科技有限公司 13818362325
青岛神州衡测科技有限公司 0532-80632739/18653206420
苏州众业电子有限公司 86-512-65090040
南京燎宇电子有限责任公司 025-84893474
南京雷润信息科技有限公司 25-8660 4379
杭州锐进电子有限公司 86-0571-86973891
杭州力禾电子仪器有限公司 86-571-85357135
杭州杨中电子仪器设备有限公司 86-571-88009372
杭州捷孚电子技术有限公司 13958067954
安徽绿扬电子仪器有限公司 0551-63612115
合肥瑞测电子科技有限公司 0551-63660173
合肥新普仪测科技有限公司 0551-65177518,65177528
福州海峡运通电子科技有限公司 0591-87117768 0591-87117758
青岛鲁芯仪器有限公司 0532-80669058
山东中佳浩天科技有限公司 0532-57730288
电计贸易（上海）有限公司
无锡市万测科技有限公司 0510-82711742
南京桔红自动化科技有限公司
南京昊讯拓电子科技有限公司 13675113232
与时（山东）电子有限公司
合肥君普电子设备有限公司 18196526126
Denkei电计贸易（上海）有限公司 021-34293340
华中区（代理商）
曲尺技术(武汉)有限公司 027－87771662 / 15377622261
湖北鑫合欣科技有限公司 86-27-87538900
武汉神州技测科技有限公司 027-63497069
湖南锐格电子科技有限公司 0731-85150838
湖南湘科力创信息科技有限公司 0731-82194331 13297311688
华南区（代理商）
广州市中普电子有限公司 86-20-84228832
神州技测（深圳）科技有限公司 86-755-22200314
深圳市腾瑞达科技有限公司 0755-82909234
深圳市兴力高电子科技有限公司 86-755-29126662
深圳市易星标技术有限公司 0755-86572858
亿佰科技(深圳)有限公司 18923795290
深圳市精睿领先科技有限公司 0755-27889552
广州普庆电子科技有限公司 020-22127899
深圳市仪表世界连锁店有限公司 0755-83014695
深圳市零式未来科技有限公司 132 6717 5598/0755-83014695
深圳市汤鸣科技有限公司 400-8810-816
西南区（代理商）
成都虹威科技有限公司 15828202898 | 028-85363498
成都中科川佳科技有限公司 028-83255232
成都安诚迅飞电子科技有限公司 028-86027579
重庆红华仪器仪表有限公司 86-23-63533830
中科天衡（成都）科技有限公司
西北区（代理商）
陕西成和电子科技有限公司 029-88855108
陕西飞创腾达电子科技有限公司 029-85366100
西安安泰测试设备有限公司 029-88353093
兰州启东科技有限公司 13609356833
0条提问
X
提问
X
回答
暂无视频
0条口碑
X
发表口碑
粤公网安备44030902003758
